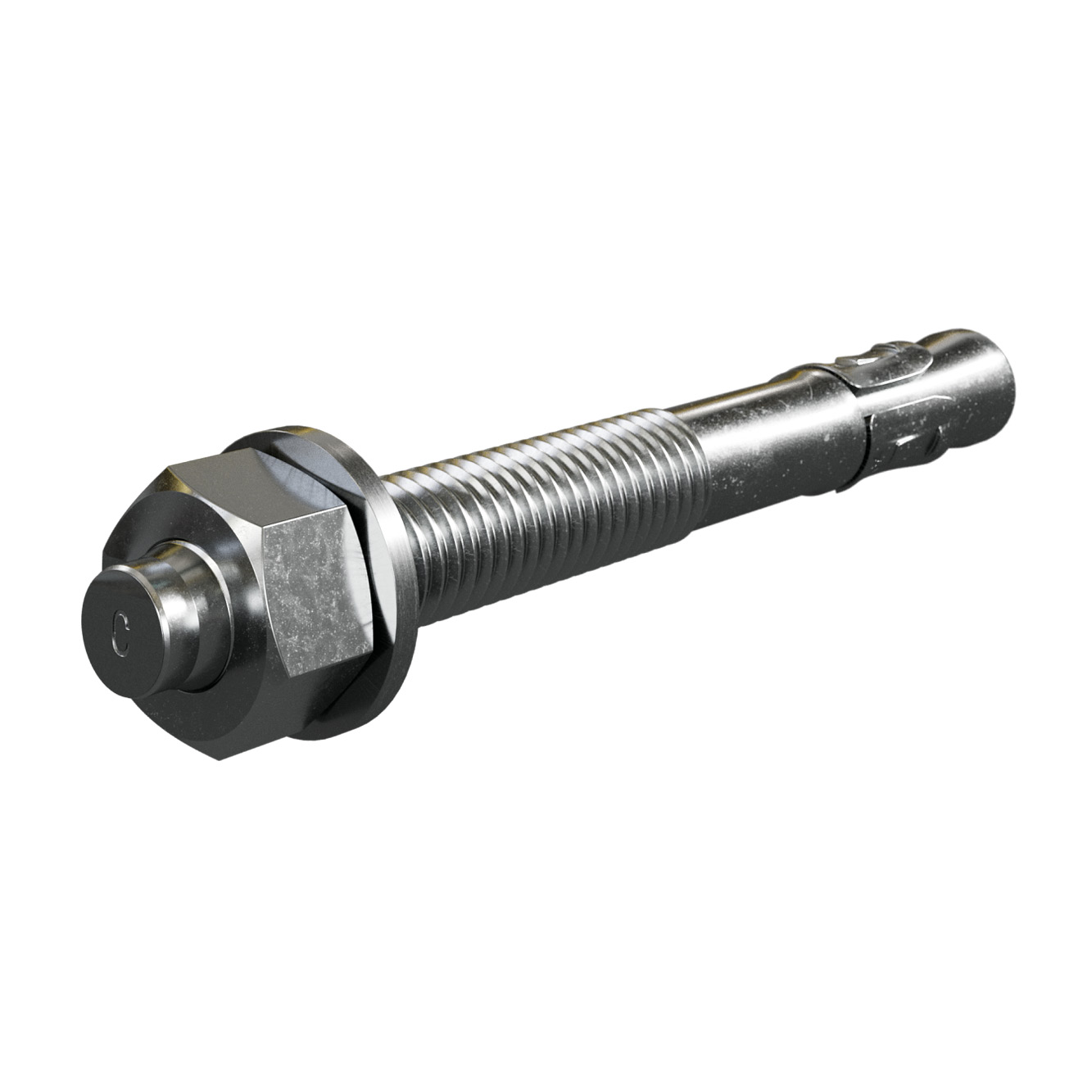

FM 753 evo

Expanderskruv

Det nya ankaret FM 753 evo är en kraftig expanderskruv för medelhöga laster i storlekarna M6-M20. För option 7 klassade montage i osprucken betong C20/20 - C50/60.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Elgalvaniserat stål

Indoor

Fix Calc

Produktinformation

Bilder

Egenskaper

Material

Kallformad kolstål

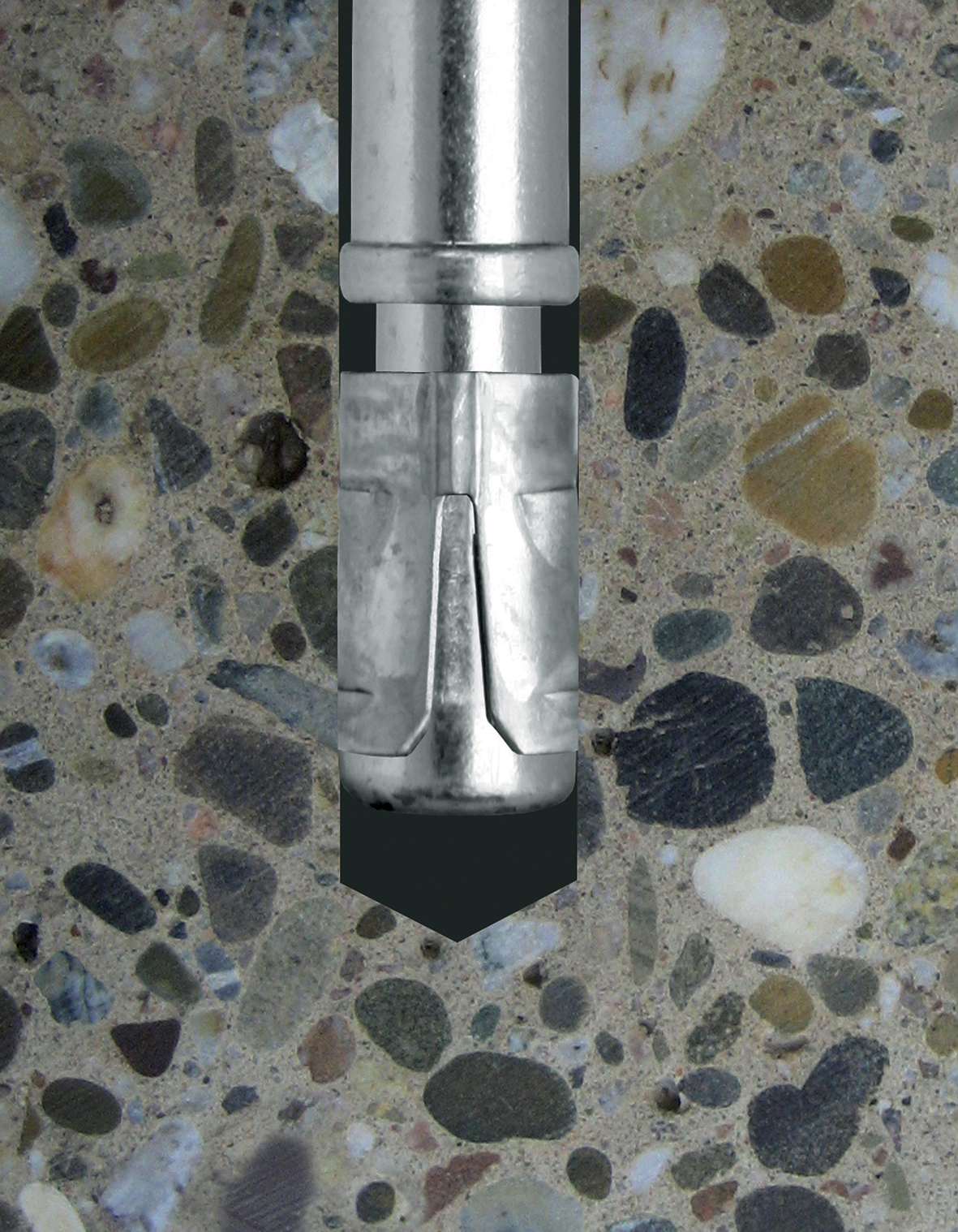

Egenskaper

Optimerad geometri för hög styrka
Clips med hullingar för att motverka glidning vid montage
Höghållfast stål för bästa prestanda
Ytbehandlad för optimal funktion av clipset
ETA godkänd med dokumenterad lastkapacitet

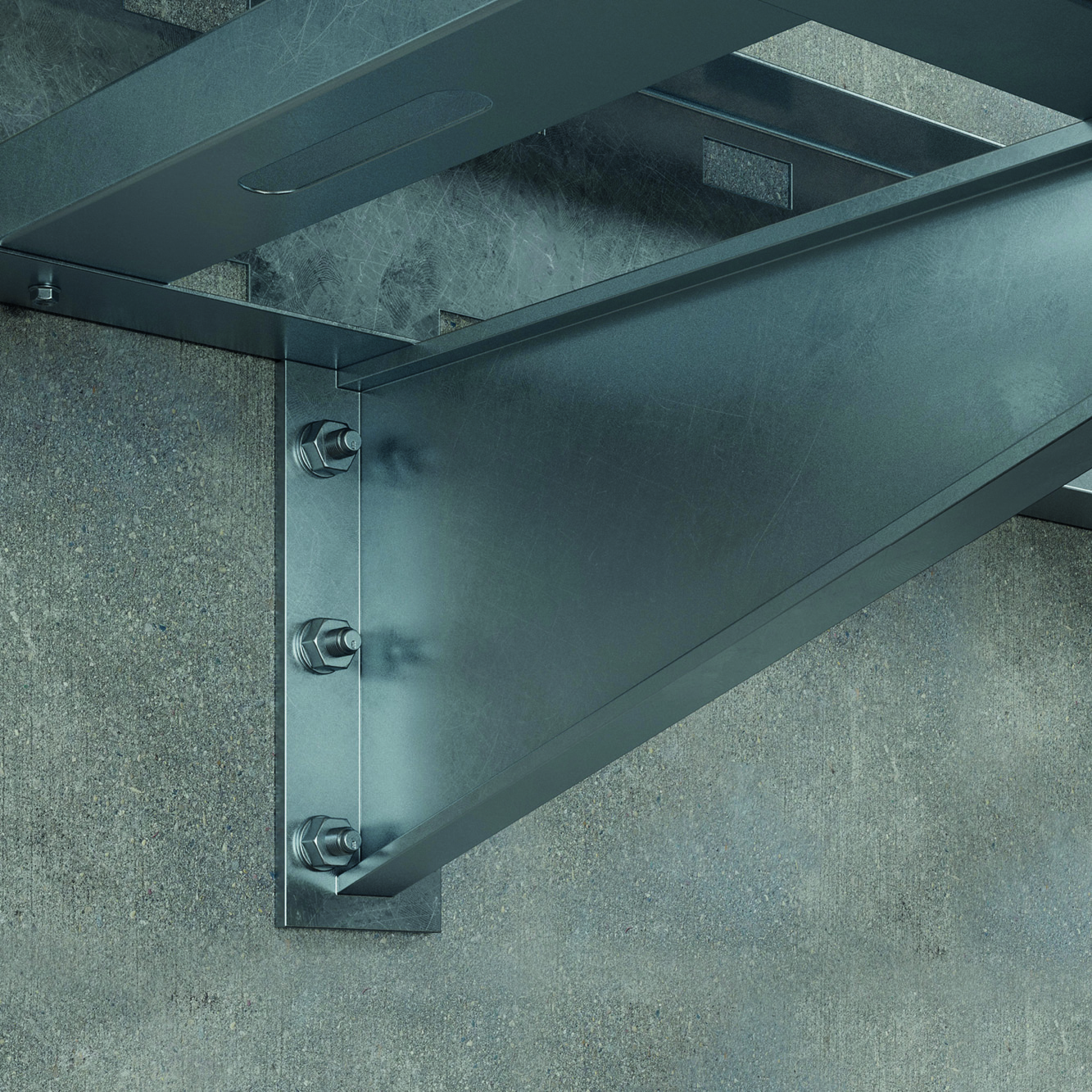

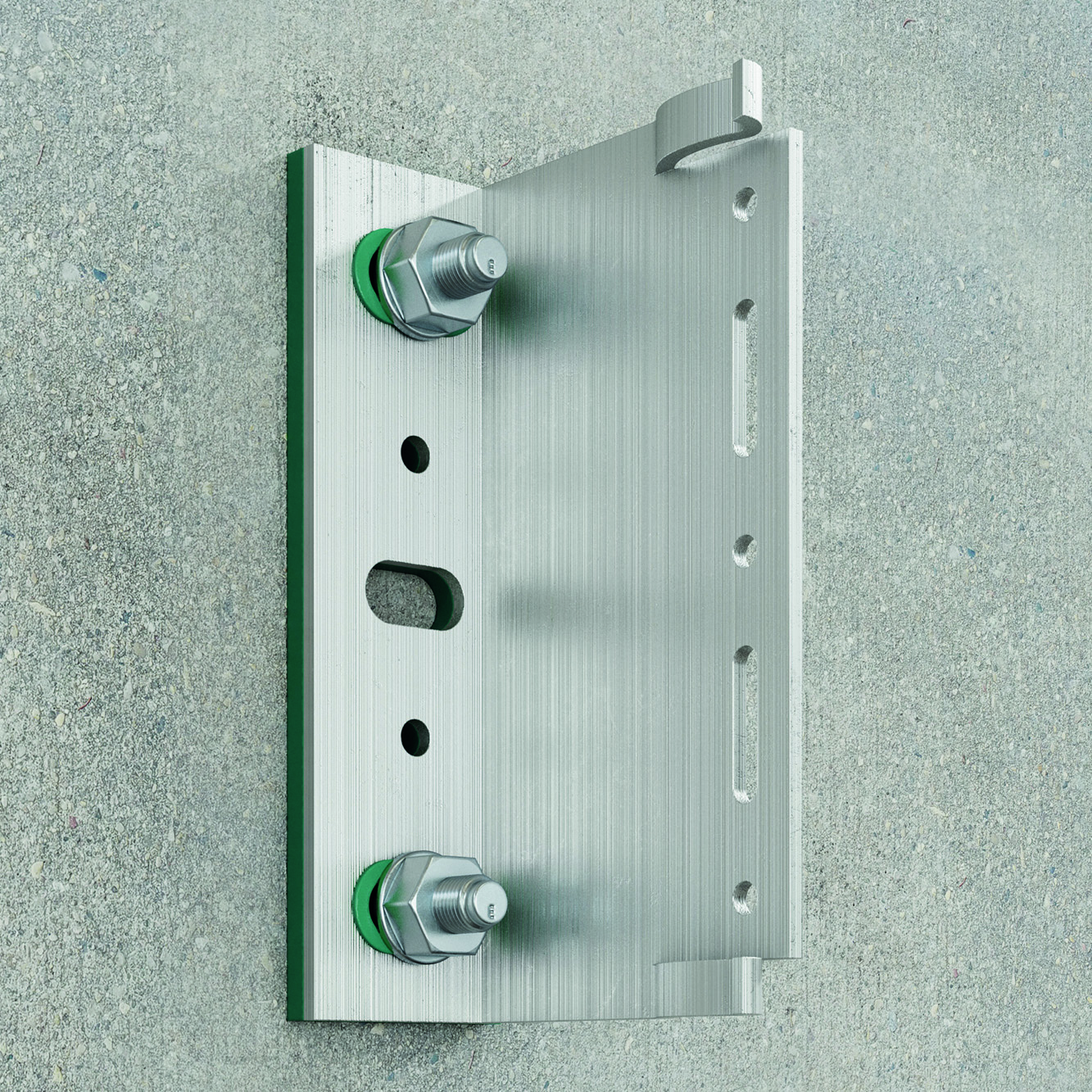

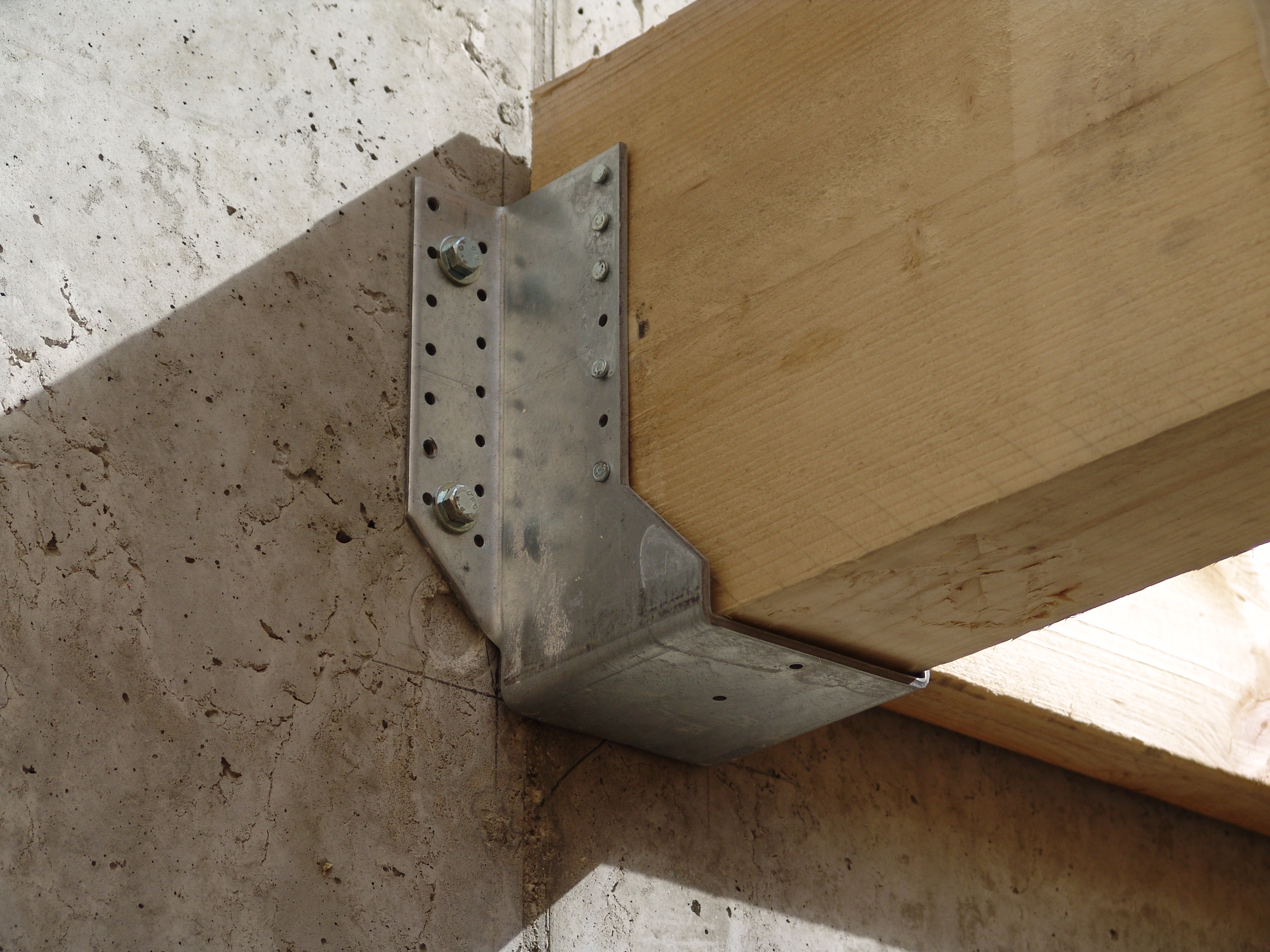

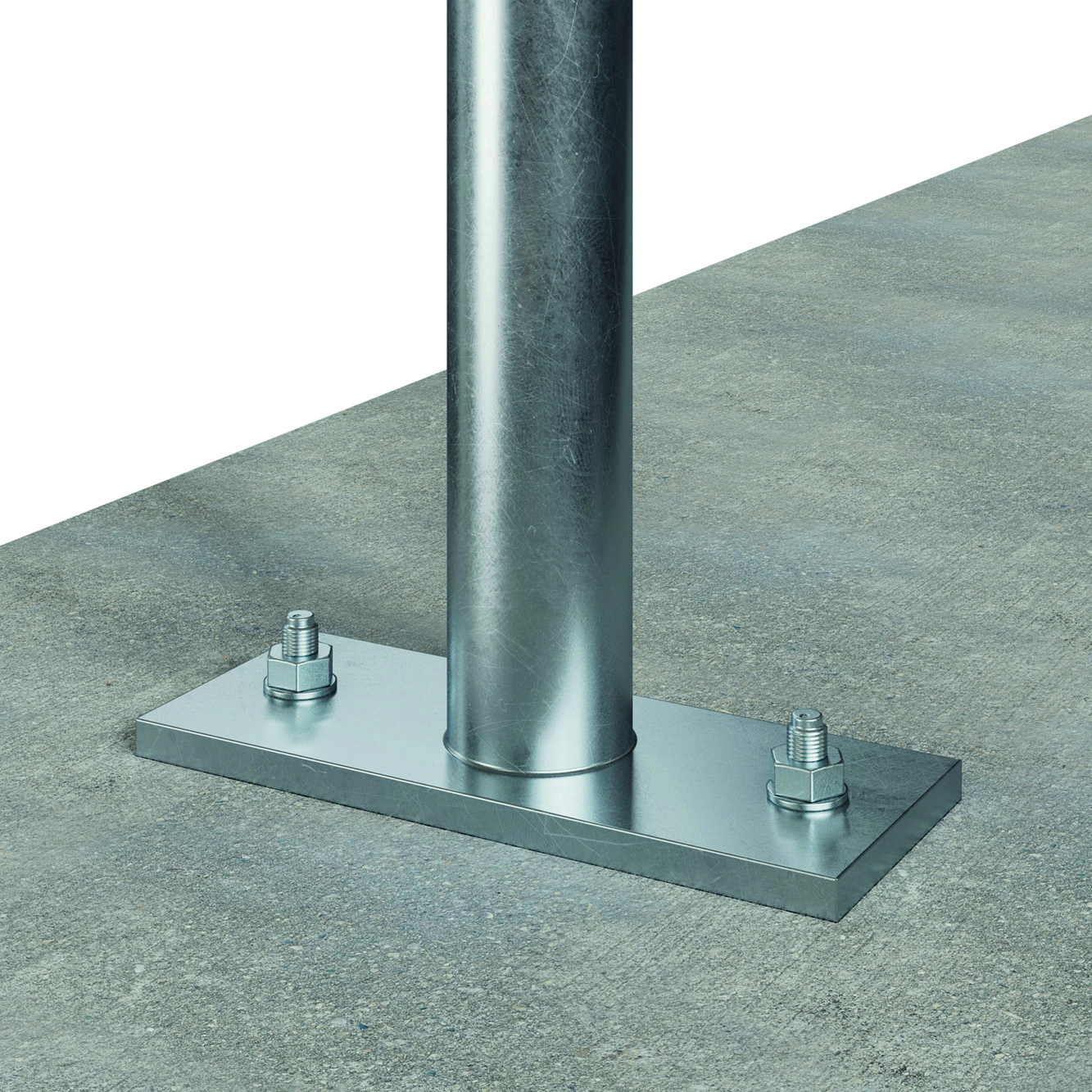

Applikationer

Användningsområden

Räcken
Metall- och träkonstruktion
Fasader

Lämplig för

Osprucken betong
Sten

Teknisk data

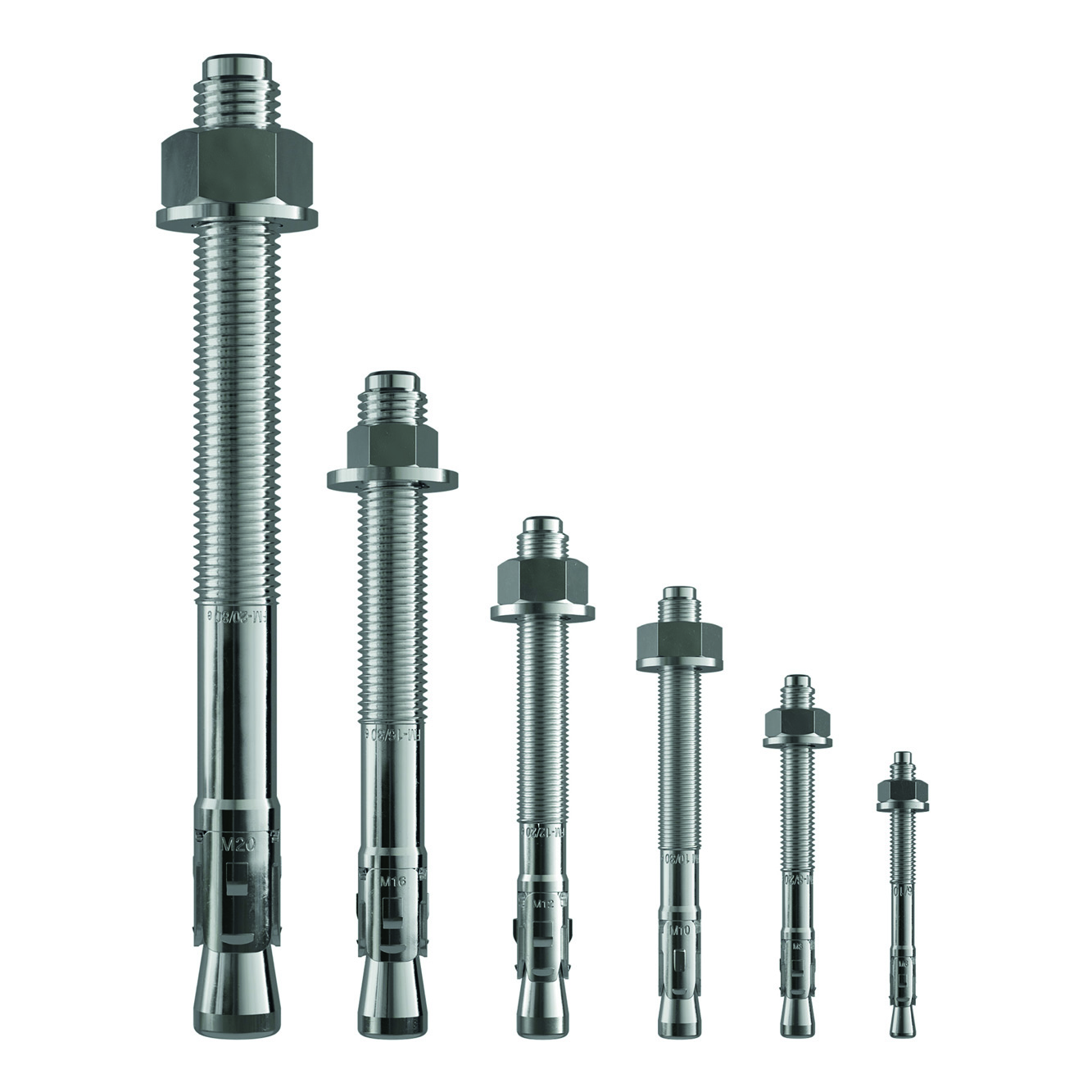

Dimensioner

Dimensioner

Art. nr.	Produktreferens	NOBB nr. [NOBB nr.]	Typ [d x L]	ID¹⁾	Trådlängd	Max. dimension infäst material [t_fix]	Håldiameter [d_o]	Minsta håldjup [h₁]	Sättdjup [h_ef]	Håldiameter fastsatt material [d_f]	Min. betongtjocklek [h_min]	Vridmoment [T_inst]	Nyckelvidd [SW]	Antal per frp.	Antal per ytterförpackning	Vikt [kg]
75340B0604800	FM 753 evo	60743077	M6x48/*	A	18	3	6	45	30	7	90	8	10	150	1500	0.012
75340B0606500	FM 753 evo	60743078	M6x65	B	30	10	6	55	40	7	100	8	10	100	1000	0.015
75340B0811300	FM 753 evo	60743079	M8x113	G	60	50	8	65	45	9	100	15	13	100	400	0.042
75340B1006300	FM 753 evo	60743080	M10x63/*	A	25	5	10	55	35	12	90	30	17	50	200	0.047
75340B1008300	FM 753 evo	60743081	M10x83	C	40	10	10	70	50		100	30	17	50	200	0.056
75340B1010300	FM 753 evo	60743082	M10x103	E	50	30	10	70	50		100	30	17	50	200	0.065
75340B1012300	FM 753 evo	60743083	M10x123	G	60	50	10	70	50		100	30	17	50	200	0.076
75340B1208500	FM 753 evo	60743084	M12x85/*	A	40	5	12	75	50	14	120	50	19	50	200	0.084
75340B1210900	FM 753 evo	60743085	M12x109	C	60	10	12	90	65		130	50	19	50	200	0.1
75340B1212900	FM 753 evo	60843086	M12x129	E	70	30	12	90	65		130	50	19	25	100	0.12
75340B1214900	FM 753 evo	60743087	M12x149	G	100	50	12	90	65		130	50	19	25	100	0.13
75340B1219900	FM 753 evo	60743088	M12x199	I	110	100	12	90	65		130	50	19	25	100	0.17
75340B1611000	FM 753 evo	60743089	M16x110/*	A	50	15	16	89	59	18	140	100	24	20	80	0.19
75340B1615100	FM 753 evo	60743090	M16x151	C	80	30	16	110	80		160	100	24	20	80	0.24
75340B1617100	FM 753 evo	60743091	M16x171	D	80	50	16	110	80		160	100	24	15	60	0.27
75340B1622100	FM 753 evo	60743092	M16x221	F	100	100	16	110	80		160	100	24	15	60	0.34

^*Ankare med reducerat sättdjup.
^**Omfattas inte av CE-certifiering.

¹⁾ Identitetsmärkning, produktlängd.

Dimensioneringsvärden – enkel förankring – inga kantavstånd

Art. nr.	Konstruktionskapacitet – Osprucken betong ⁽³⁾ [kN]
	Typ [d x L]	Dragkraft - NRd ⁽¹⁾				Tvärkrafr- VRd ^(1-2) [kN]				Böjmoment MRd [Nm]
	Typ [d x L]	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	Böjmoment MRd [Nm]
75340B0604800	M6x48/*	4	4	4	4.1	5.1	5.1	5.1	5.1	7.3
75340B0606500	M6x65	4	4	4	4.1	5.1	5.1	5.1	5.1	7.3
75340B0811300	M8x113	8	8.3	8.5	8.7	7.9	7.9	7.9	7.9	21.5
75340B1006300	M10x63/*	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1008300	M10x83	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1010300	M10x103	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1012300	M10x123	11.6	14.2	16.4	18.3	11.6	11.6	11.6	11.6	37.3
75340B1208500	M12x85/*	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1210900	M12x109	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1212900	M12x129	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1214900	M12x149	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1219900	M12x199	17.2	20.8	23.9	26.7	20.1	20.1	20.1	20.1	65.3
75340B1611000	M16x110/*	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3
75340B1615100	M16x151	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3
75340B1617100	M16x171	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3
75340B1622100	M16x221	23.5	27	29.8	32.4	37.5	37.5	37.5	37.5	155.3

1. Beräkningsbelastningarna har beräknats med hjälp av de partiella säkerhetsfaktorerna för motstånd som anges i ETA-godkännandet/godkännandena. Belastningsvärdena gäller för oarmerad betong och armerad betong med ett armeringsavstånd s ≥ 15 cm (valfri diameter) eller med ett armeringsavstånd s ≥ 10 cm, om armeringsdiametern är 10 mm eller mindre.
2. Värdena för skjuvning baseras på en enskild förankring utan påverkan från betongkanter. För förankringar nära kanter (c ≤ max [10 hef; 60d]) ska betongkantens brott kontrolleras enligt ETAG 001, bilaga C, beräkningsmetod A.
3. Betongen anses vara osprickad när dragspänningen i betongen är \sigmaL + \sigmaR ≤ 0. I avsaknad av detaljerad verifiering kan \sigmaR = 3 N/mm² antas (\sigmaL motsvarar den dragspänning i betongen som orsakas av yttre belastningar, inklusive förankringarnas belastningar).

Rekommenderad last – enkel förankring – inga kantavstånd

Art. nr.	Rekommenderad last– Osprucken betong
	Typ [d x L]	Dragkraft - Nrec ^(1-2) [kN]				Tvärkraft - Vrec ^(1-3) [kN]				Böjmoment Mrec ^(1-6) [Nm]
	Typ [d x L]	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	Böjmoment Mrec ^(1-6) [Nm]
75340B0604800	M6x48/*	2.2	2.9	2.9	2.9	2.9	3.6	3.6	3.6	3.6
75340B0606500	M6x65	2.2	2.9	2.9	2.9	2.9	3.6	3.6	3.6	3.6
75340B0811300	M8x113	2.4	5.7	5.9	6.1	6.2	5.6	5.6	5.6	5.6
75340B1006300	M10x63/*	4.7	8.3	10.1	11.7	13.1	8.3	8.3	8.3	8.3
75340B1008300	M10x83	4.7	8.3	10.1	11.7	13.1	8.3	8.3	8.3	8.3
75340B1010300	M10x103	4.7	8.3	10.1	11.7	13.1	8.3	8.3	8.3	8.3
75340B1012300	M10x123	4.7	8.3	10.1	11.7	13.1	8.3	8.3	8.3	8.3
75340B1208500	M12x85/*	7.2	12.3	14.9	17.1	19.1	14.4	14.4	14.4	14.4
75340B1210900	M12x109	7.2	12.3	14.9	17.1	19.1	14.4	14.4	14.4	14.4
75340B1212900	M12x129	7.2	12.3	14.9	17.1	19.1	14.4	14.4	14.4	14.4
75340B1214900	M12x149	7.2	12.3	14.9	17.1	19.1	14.4	14.4	14.4	14.4
75340B1219900	M12x199	7.2	12.3	14.9	17.1	19.1	14.4	14.4	14.4	14.4
75340B1611000	M16x110/*	9.2	16.8	19.3	21.3	23.1	26.8	26.8	26.8	26.8
75340B1615100	M16x151	9.2	16.8	19.3	21.3	23.1	26.8	26.8	26.8	26.8
75340B1617100	M16x171	9.2	16.8	19.3	21.3	23.1	26.8	26.8	26.8	26.8
75340B1622100	M16x221	9.2	16.8	19.3	21.3	23.1	26.8	26.8	26.8	26.8

1. De rekommenderade belastningarna har beräknats med hjälp av de partiella säkerhetsfaktorerna för motstånd som anges i ETA-godkännandet/godkännandena och med en partiell säkerhetsfaktor för påverkningar på γF = 1,4. Belastningsvärdena
gäller för armeringsfri betong och armerad betong med ett armeringsavstånd s ≥ 15 cm (valfri diameter) eller med ett armeringsavstånd s ≥ 10 cm, om armeringsdiametern är 10 mm eller mindre.
2. Värdena för skjuvning baseras på en enskild förankring utan påverkan från betongkanter. För förankringar nära kanter (c ≤ max [10 hef; 60d]) ska betongkantens brott kontrolleras enligt
ETAG 001, bilaga C, beräkningsmetod A.
3. Betongen anses vara osprickad när dragspänningen i betongen är \sigmaL + \sigmaR ≤ 0. I avsaknad av detaljerad verifiering kan \sigmaR = 3 N/mm² antas (\sigmaL motsvarar den dragspänning i betongen som orsakas av yttre belastningar, inklusive förankringarnas belastningar).

Dimensioneringsvärden – enkel förankring – inga kantavstånd – reducerat ingjutningsdjup

Art. nr.	Typ [d x L]	Reducerat sättdjup [h_ef,r]	Karakteristiskt centrumavstånd för h_ef,r⁽⁵⁾ [S_cr,red] [mm]	Karakteristiskt kantavstånd för h_ef,r [C_cr,red] [mm]	Min. kantavstånd för h_ef,r [S_min,red] [mm]	Min. kantavstånd för h_ef,r [C_min,red]	Dimensionerad last – Drag & tvärkraft– N_Rd [kN]
75340B0604800	M6x48/*	30	90	45	30	40	5.2
75340B0606500	M6x65	30	90	45	30	40	5.2
75340B0811300	M8x113	30	90	45	40	40	13.4
75340B1006300	M10x63/*	35	105	55	50	50	26.6
75340B1008300	M10x83	35	105	55	50	50	26.6
75340B1010300	M10x103	35	105	55	50	50	26.6
75340B1012300	M10x123	35	105	55	50	50	26.6
75340B1208500	M12x85/*	50	150	75	70	70	46.6
75340B1210900	M12x109	50	150	75	70	70	46.6
75340B1212900	M12x129	50	150	75	70	70	46.6
75340B1214900	M12x149	50	150	75	70	70	46.6
75340B1219900	M12x199	50	150	75	70	70	46.6
75340B1611000	M16x110/*	59	180	90	90	90	110.9
75340B1615100	M16x151	59	180	90	90	90	110.9
75340B1617100	M16x171	59	180	90	90	90	110.9
75340B1622100	M16x221	59	180	90	90	90	110.9

Skjuvvärdet gäller när avståndet från kanten c > 10 × h_ef,r

Rekommenderade kapaciteter – enkel förankring – inga kantavstånd – reducerat infästningsdjup

Art. nr.	Typ [d x L]	Reducerat sättdjup [h_ef,r]	Karakteristiskt centrumavstånd för h_ef,r⁽⁵⁾ [S_cr,red] [mm]	Karakteristiskt kantavstånd för h_ef,r [C_cr,red] [mm]	Min. kantavstånd för h_ef,r [S_min,red] [mm]	Min. kantavstånd för h_ef,r [C_min,red]	Rekommenderade belastningar – Spänning & skjuvning – N _rec [kN]
75340B0604800	M6x48/*	30	90	45	30	40	1.6
75340B0606500	M6x65	30	90	45	30	40	1.6
75340B0811300	M8x113	30	90	45	40	40	1.7
75340B1006300	M10x63/*	35	105	55	50	50	3.4
75340B1008300	M10x83	35	105	55	50	50	3.4
75340B1010300	M10x103	35	105	55	50	50	3.4
75340B1012300	M10x123	35	105	55	50	50	3.4
75340B1208500	M12x85/*	50	150	75	70	70	5.2
75340B1210900	M12x109	50	150	75	70	70	5.2
75340B1212900	M12x129	50	150	75	70	70	5.2
75340B1214900	M12x149	50	150	75	70	70	5.2
75340B1219900	M12x199	50	150	75	70	70	5.2
75340B1611000	M16x110/*	59	180	90	90	90	6.5
75340B1615100	M16x151	59	180	90	90	90	6.5
75340B1617100	M16x171	59	180	90	90	90	6.5
75340B1622100	M16x221	59	180	90	90	90	6.5

The recommended loads N,V and F derive from the mean ultimate loads and are inclusive of the total safety factor γ=4 (shear γ=3).

Shear value valid with distance from the edge c>10 x hef,r

Produktdimension – D.I.Y

Table "Produktdimension – D.I.Y" cannot be displayed : no references available.

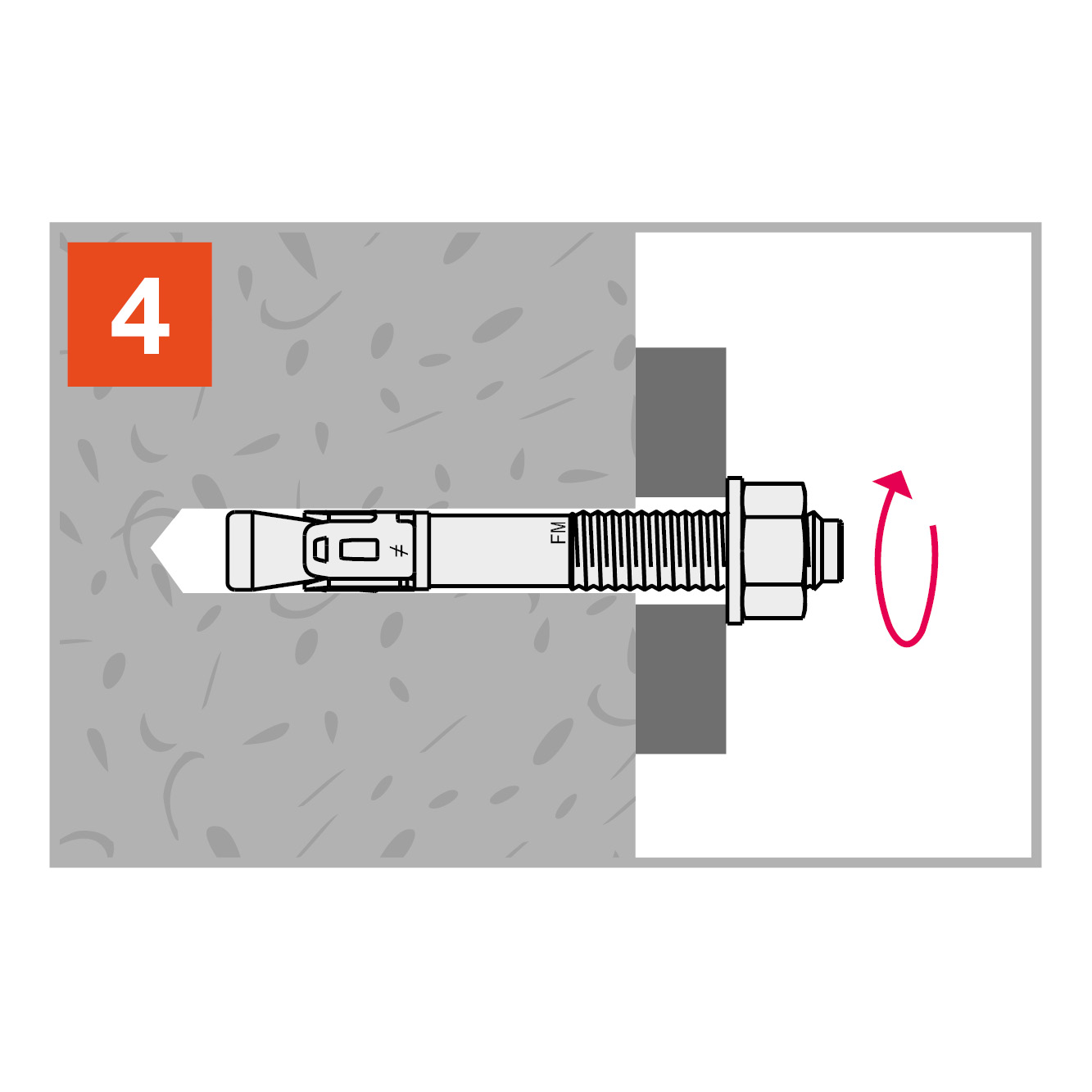

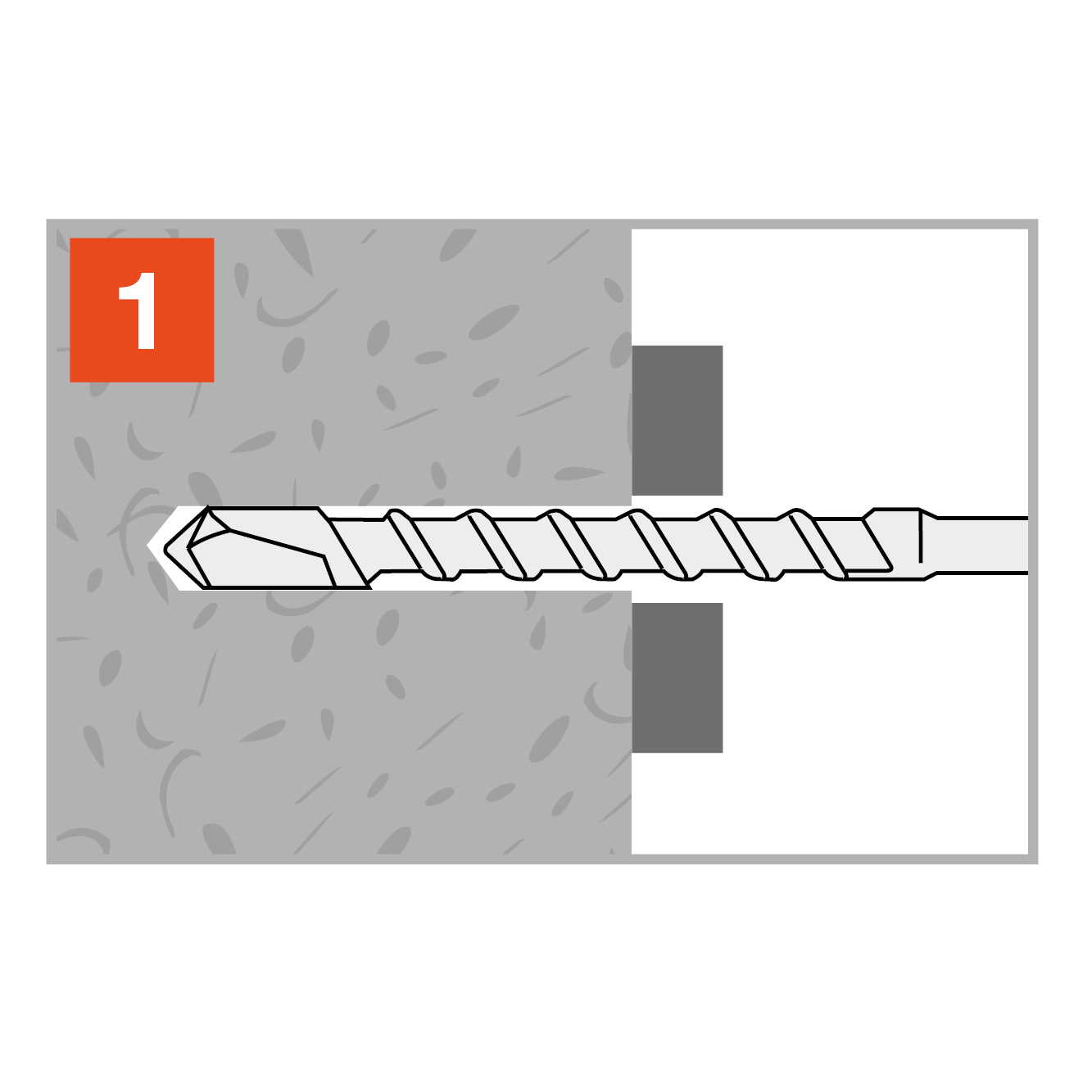

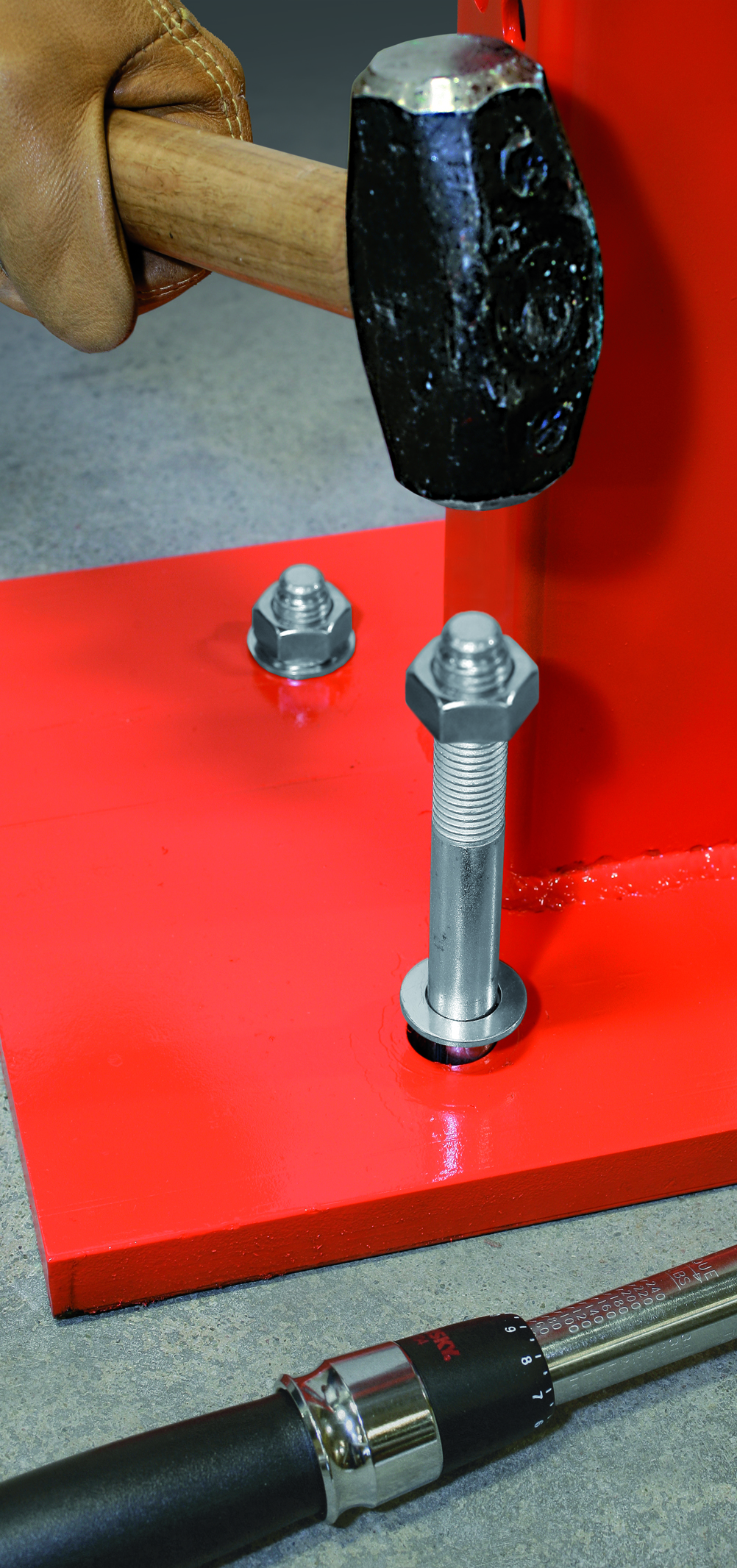

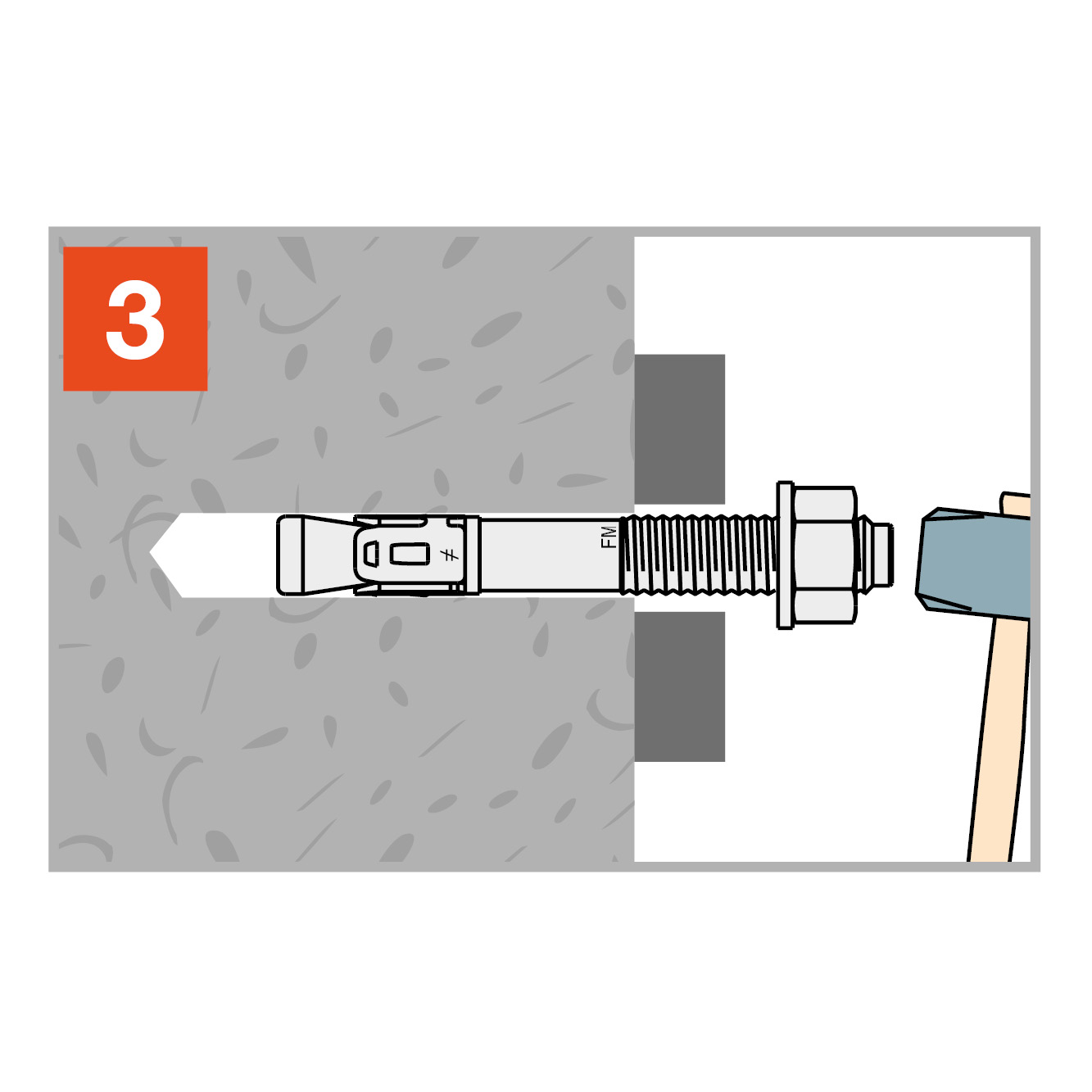

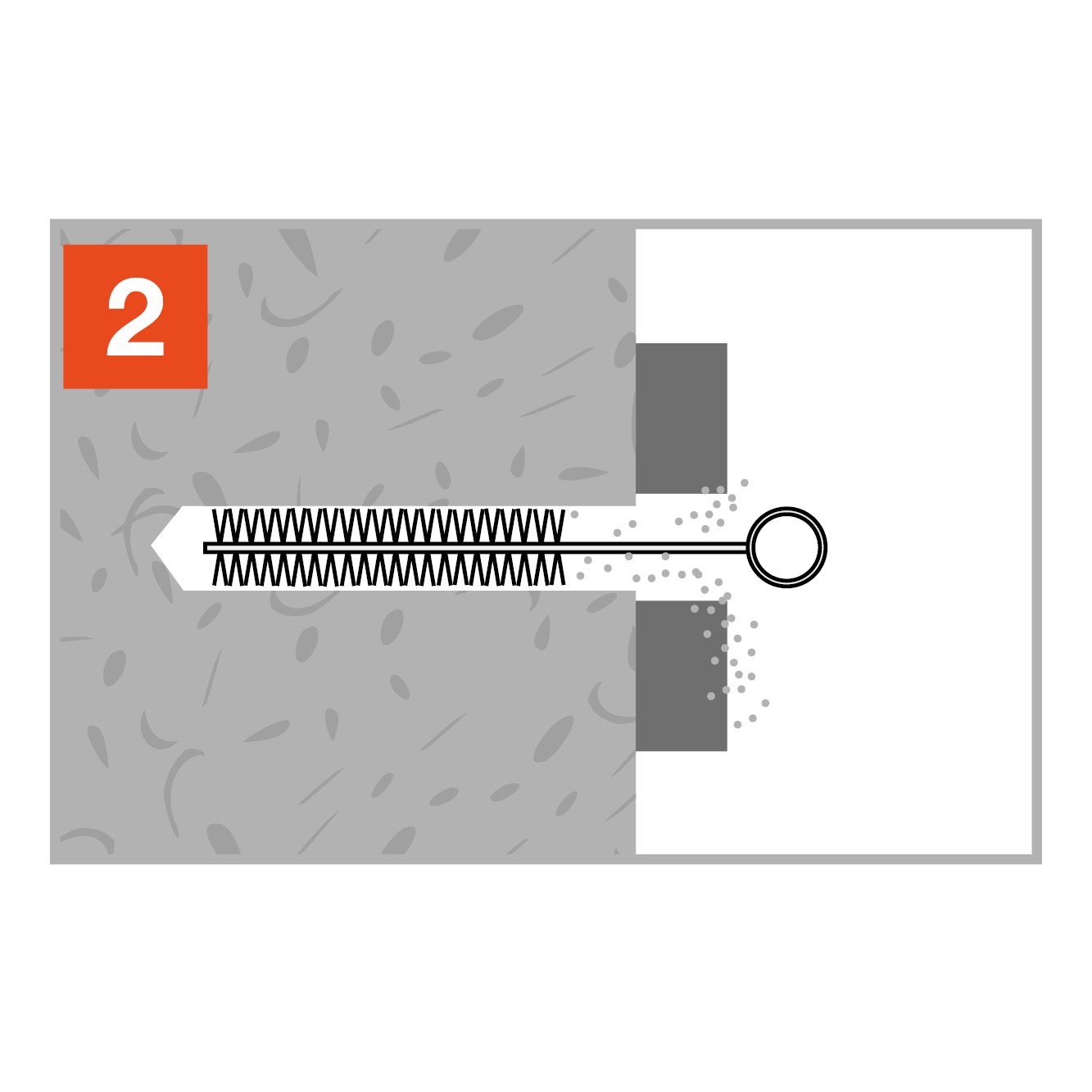

Montage

Avstånd, kantavstånd och materialtjocklek

Art. nr.	Typ [d x L]	Håldiameter [d_o]	Minsta håldjup [h₁]	Håldiameter fastsatt material [d_f]	Nyckelvidd [SW]	Vridmoment [T_inst]	Sättdjup [h_ef]	Min. betongtjocklek [h_min]	Karakteristiskt centrumavstånd⁽⁵⁾ [S_cr,N] [mm]	Karakteristiskt kantavstånd [c_cr,N] [mm]	Minsta centrumavstånd [S_min] [mm]	Minsta kantavstånd [C_min] [mm]
75340B0604800	M6x48/*	6	45	7	10	8	30	90	120	60	30	40
75340B0606500	M6x65	6	55	7	10	8	40	100	120	60	30	40
75340B0811300	M8x113	8	65	9	13	15	45	100	135	68	40	40
75340B1006300	M10x63/*	10	55	12	17	30	35	90	150	75	50	50
75340B1008300	M10x83	10	70	12	17	30	50	100	150	75	50	50
75340B1010300	M10x103	10	70	12	17	30	50	100	150	75	50	50
75340B1012300	M10x123	10	70	12	17	30	50	100	150	75	50	50
75340B1208500	M12x85/*	12	75	14	19	50	50	120	195	98	70	70
75340B1210900	M12x109	12	90	14	19	50	65	130	195	98	70	70
75340B1212900	M12x129	12	90	14	19	50	65	130	195	98	70	70
75340B1214900	M12x149	12	90	14	19	50	65	130	195	98	70	70
75340B1219900	M12x199	12	90	14	19	50	65	130	195	98	70	70
75340B1611000	M16x110/*	16	89	18	24	100	59	140	240	120	90	90
75340B1615100	M16x151	16	110	18	24	100	80	160	240	120	90	90
75340B1617100	M16x171	16	110	18	24	100	80	160	240	120	90	90
75340B1622100	M16x221	16	110	18	24	100	80	160	240	120	90	90
