Vinkelbeslag utan förstärkning

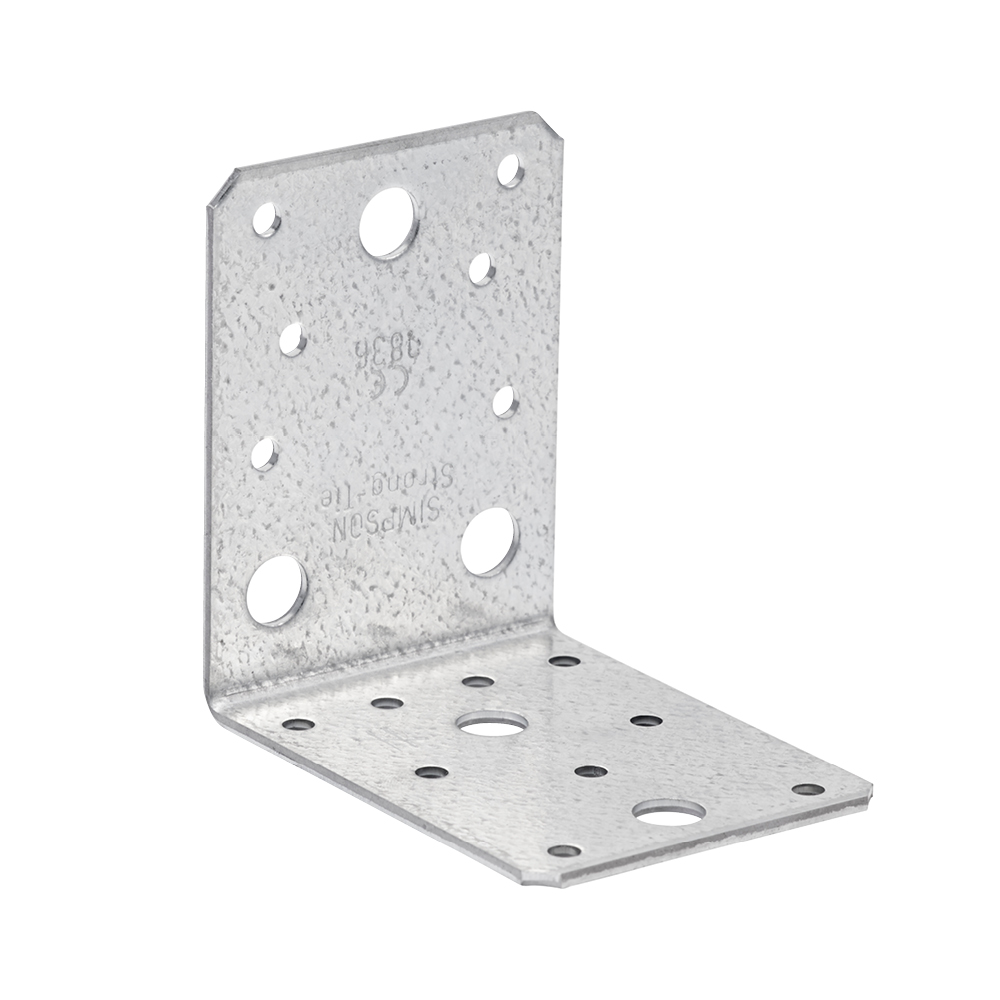

AB70, AB90 och AB105 är traditionella vinkelbeslag utan förstärkning. Beslagen används där det inte ställs så höga krav på bärighet, men där det önskas en stark beslagsfog.

AB finns även för utomhusbruk i ZPRO, rostfritt och svartlackerat.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Full spårningsmöjighet på etikett

Indoor

EPD

Electrogalvanized steel Z275

Användningsklass 2

Tillgänglig i Connector Selector

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
Korrosionsskydd:
275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm
Finns också i en rostfri utgåva: AB90S, AB90S2, AB105S, AB105S2 og AB70S.

Fördelar

Vinkelbeslag till bärande konstruktioner

Applikationer

Monteras på

Trä-trä fogningar

Användningsområden

Används ved trä-trä fogningar

Teknisk data

Mått

Dimensioner

Referens	Mått
	Other		Mått[mm]				Hål, flik A[mm]			Hål, flik B[mm]
	Antal per förp.	Vikt[kg]	A[mm]	B[mm]	C[mm]	Tjocklek[mm]	Rund			Rund
	Antal per förp.	Vikt[kg]	A[mm]	B[mm]	C[mm]	Tjocklek[mm]	Ø5[mm]	Ø8.5[mm]	Bult[mm]	Flik B[mm]	Ø8.5[mm]	Bult[mm]
AB70	100.0	0.11	70	70	55	2	4	2	-	7	1	-
AB90	100.0	0.2	88	88	65	2.5	6	-	3	9	-	2
AB105	50.0	0.38	103	103	90	3	8	-	3	11	-	3

Karakteristisk bärförmåga - Balk-balk fogningar, Fullständig utspikning - 2 vinkelbeslag per fog

Referens	Angle bracket capacity
	Karakteristisk bärförmåga - balk-balk fogningar - Fullständig utspikning
	Karakteristisk bärförmåga - 2 vinkelbeslag per fog[kN]								Utspikning
	R1.k (Tensile)			R₂.ₖ = R₃.ₖ			R₄.ₖ = R₅.ₖ (¹)		Flik A	Flik B
	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	-	-
AB70	3.1/kmod^0.3	3.9/kmod^0.3	-	4.8	5.3	7.5	1.4/kmod^0.3	-	4.0	7.0
AB90	4.2/kmod^0.3	5.1/kmod^0.3	7.5/kmod^0.3, max: 6.9/kmod	6.8	7.1	10.4	1.9/kmod^0.3	2.5/kmod^0.5	6.0	9.0
AB105	7.0/kmod^0.3	8.5/kmod^0.3	12.7/kmod^0.3	12.2	13.3	18.1	3.3/kmod^0.3	4.7/kmod^0.3	8.0	11.0

k_mod är modifikationsfaktorn för den lastgrupp som den sökta bärförmågan tillhör.
1) R_4/5,k är bestämt för balkbredd b = 75 mm och excentricitet e = 130 mm. För andra värden av b och e, se ETA på www.strongtie.se
Om åsen är förhindrad att rotera, blir bärförmågorna R_1,k och R_2/3,k i en fog med bara ett vinkelbeslag hälften av bärförmågan i tabellen. Om åsen kan rotera, se ETA på www.strongtie.se

Karakteristisk bärförmåga - Balk-balk fogningar, Delvis utspikning - 2 vinkelbeslag per fog

Referens	Angle bracket capacity
	Karakteristisk bärförmåga - balk-balk fogningar - Delvis utspikning
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog[kN]
	Flik A	Flik B	R₁,ₖ		R2,k = R3,k		R₄.ₖ = R₅.ₖ(¹)
	-	-	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB70	2.0	3.0	3.9/kmod^0.3	-	3.8	5.6	1.4/kmod^0.3	-
AB90	4.0	4.0	3.1/kmod^0.3	4.4/kmod^0.3	5.5	7.3	1.2/kmod^0.5	1.7/kmod^0.3
AB105	4.0	5.0	5.4/kmod^0.3	7.4/kmod^0.3	4	7.5	2.1/kmod^0.5	2.9/kmod^0.4

Karakteristisk bärförmåga - Balk-betong fogningar - 2 vinkelbeslag per fog

Dimensioner

Referens	Angle bracket capacity
	Karakteristisk bärförmåga - balk-betong fogningar
	Utspikning				Karakteristisk bärförmåga - 2 vinkelbeslag per fog[kN]
	Flik A		Flik B		R₁,ₖ			R2,k = R3,k
	-	Typ	-	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
AB90	5.0	CNA*	2.0	Ø10	5.4/kmod	5.4/kmod	5.4/kmod	4.73	5.03	6.66
AB105	5.0	CNA*	2.0	Ø10	min (12.3 ; 11.3/kmod)	min (13.7 ; 11.3/kmod)	min (19.7 ; 11.3/kmod)	4.8	5.1	6.8

Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions depend on the concrete type, spacing and edge distances.

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bärförmåga - Balk-stolp fogningar - 1 vinkelbeslag per fog

Dimensioner

Referens	Angle bracket capacity
	Karakteristisk bärförmåga - balk-stolp fogningar
	Karakteristisk bärförmåga - 1 vinkelbeslag per fog[kN]						Utspikning
	R₁,ₖ				R₂.ₖ		Flik A	Flik B
	Flik vänd nedåt		Flik vänd uppåt		CNA4.0x40	CNA4.0x60	-	-
	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	-	-
AB90	5.2/ kmod^0.55	5.2/ kmod^0.55	4.0/ kmod^0.5	4.0/ kmod^0.5	0.7/ kmod	0.7/ kmod	4	4
AB105	10,0; max:9,8/ kmod	9.4/ kmod^0.6	8.1/ kmod^0.75	8.1/ kmod^0.75	1.4/ kmod	1.4/ kmod	5	6

k_mod är modifikationsfaktorn för den lastgrupp som den sökta bärförmågan tillhör.

Montage

Fastsättning

För fastsättning används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv

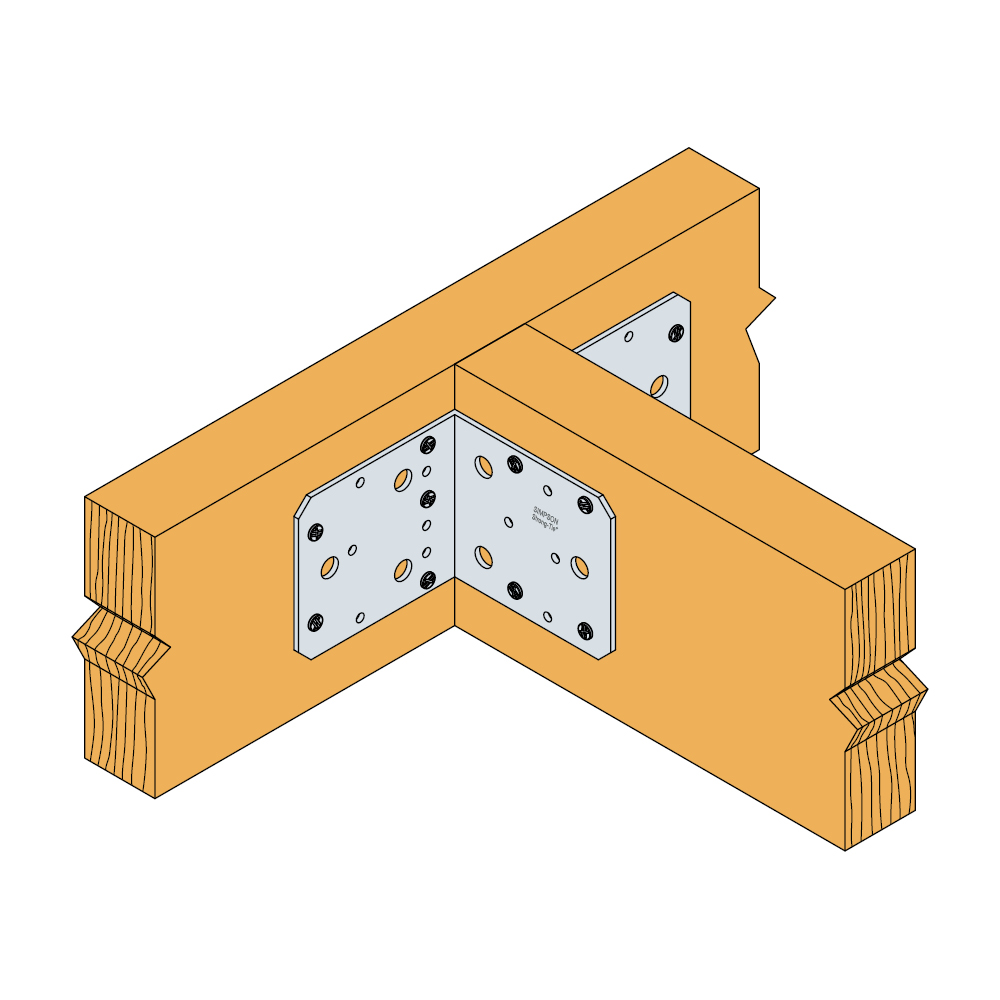

Installation

Varmförzinkat
Stålkvalitet 5.8

Teknisk information

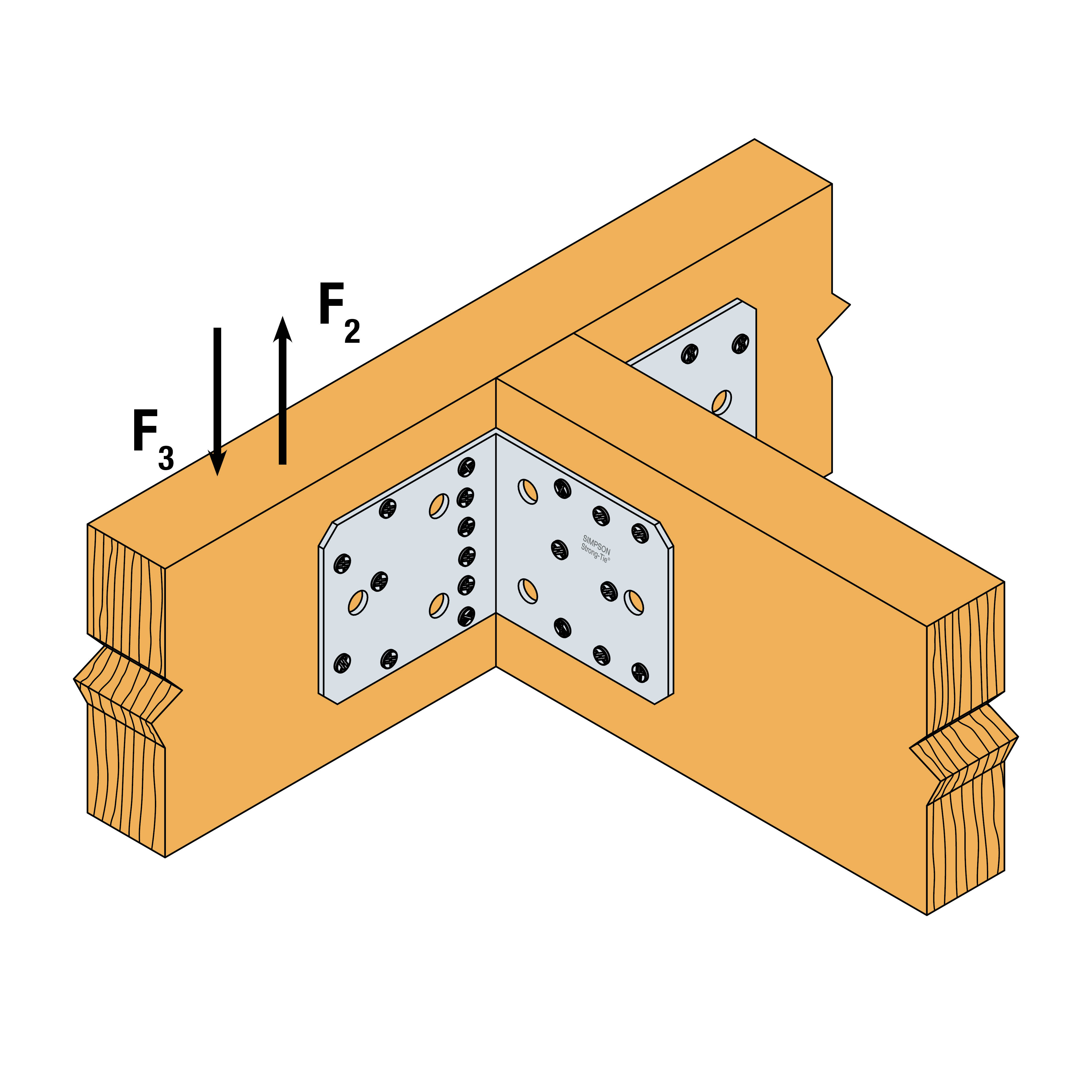

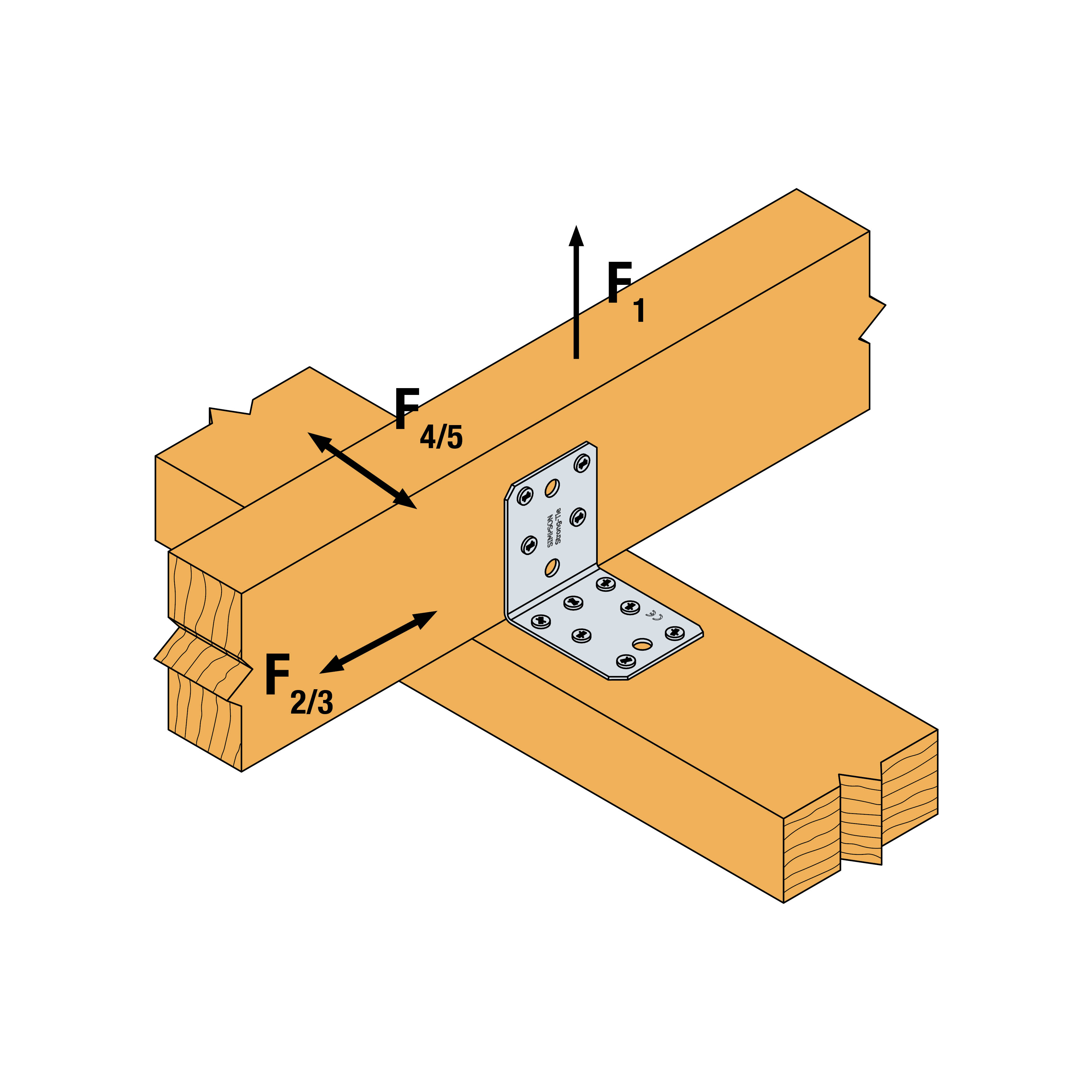

Två vinkelbeslag per fog

Vinkelbeslagen förutsätts placeras precis ovanför varandra.

F1 Lyftande kraft som verkar mitt i takåsen.
F2 och F3 Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4 och F5 Tvärgående kraft som verkar mitt för vinkelbeslagen i balkens riktning i höjden e över balken.

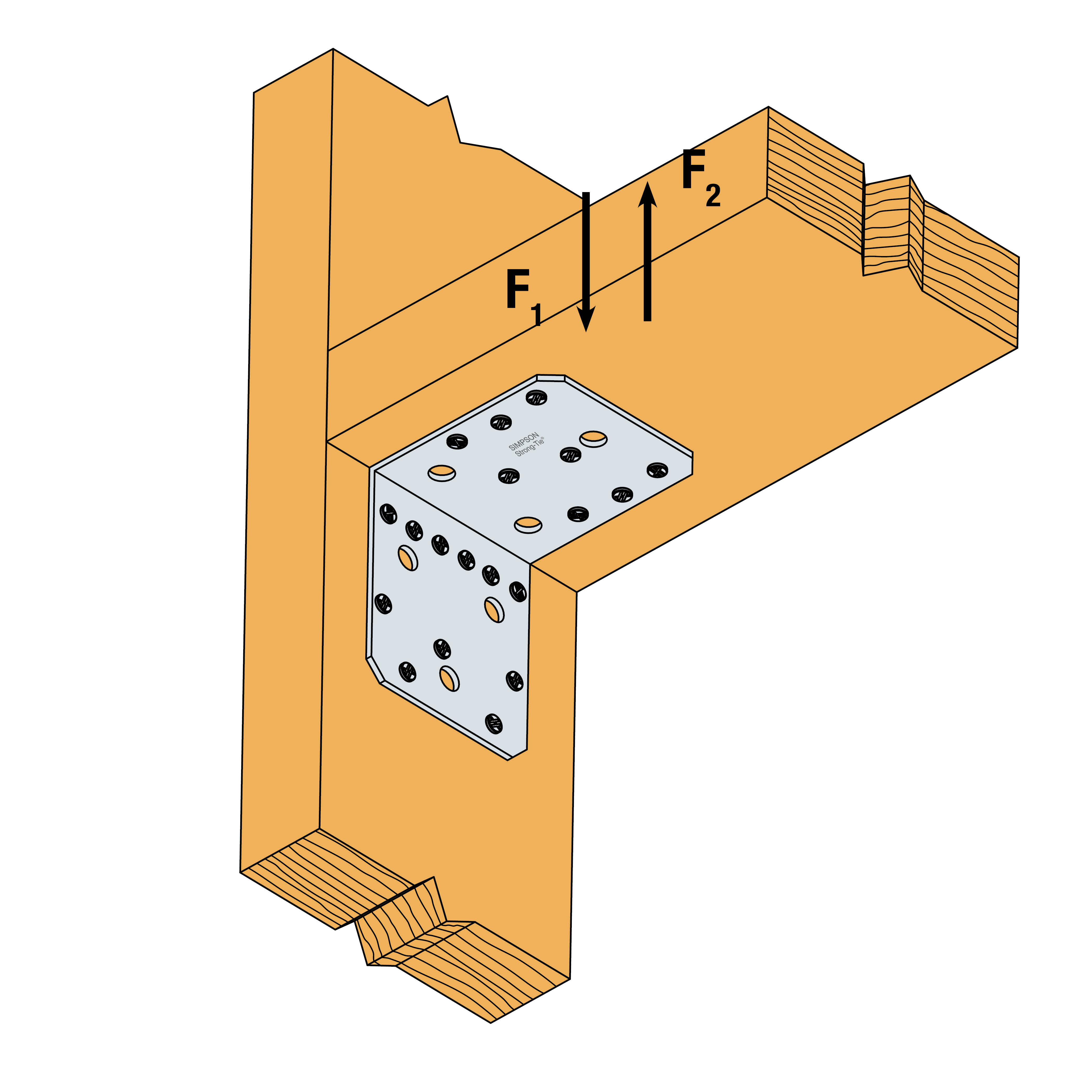

Ett vinkelbeslag per fog

F1 Lyftande kraft som verkar i vinkelbeslagets centrala axel, men på avstånd från vinkelbeslagets vertikala flik. Om åsen är förhindrad att rotera, blir bärförmågevärdet hälften av bärförmågan för en fog med två vinkelbeslag.
F2 och F3 Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4 Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar in mot vinkelbeslaget i höjden e över balken.
F5 Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar bort från vinkelbeslaget i höjden e över balken.
