Beslagsskruv

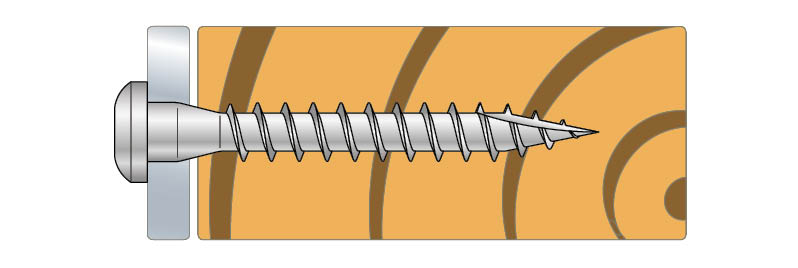

Beslagsskruv CSA är särskilt utvecklad för att sätta fast stålbeslag på trä. Det släta skaftet under huvudet passar precis till hålet i beslaget. Därigenom uppnås en stadig förankring med större tvärbärförmåga än för standardskruvar. Fibercutspetsen ger en enkel och snabb inskruvning.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Indoor

Electrogalvanized steel 12 µm

EPD

Användningsklass 2

Fastener Designer

CSA_SSTBP_homepage_FR_fr

CSA_SSTBP_homepage_ES_es

CSA_SSTBP_homepage_NL_nl

CSA_SSTBP_homepage_PT_pt

CSA_SSTBP_homepage_CZ_cs

Produktinformation

Bilder

Egenskaper

Material

Kolstål

Fördelar

Specialgänga för trä med borrspets för snabb idragning
Träet spricker inte

Applikationer

Monteras på

Huvudbalk / Sekundärbalk: massivt trä, kompositträ, limet lamineret trä

Användningsområden

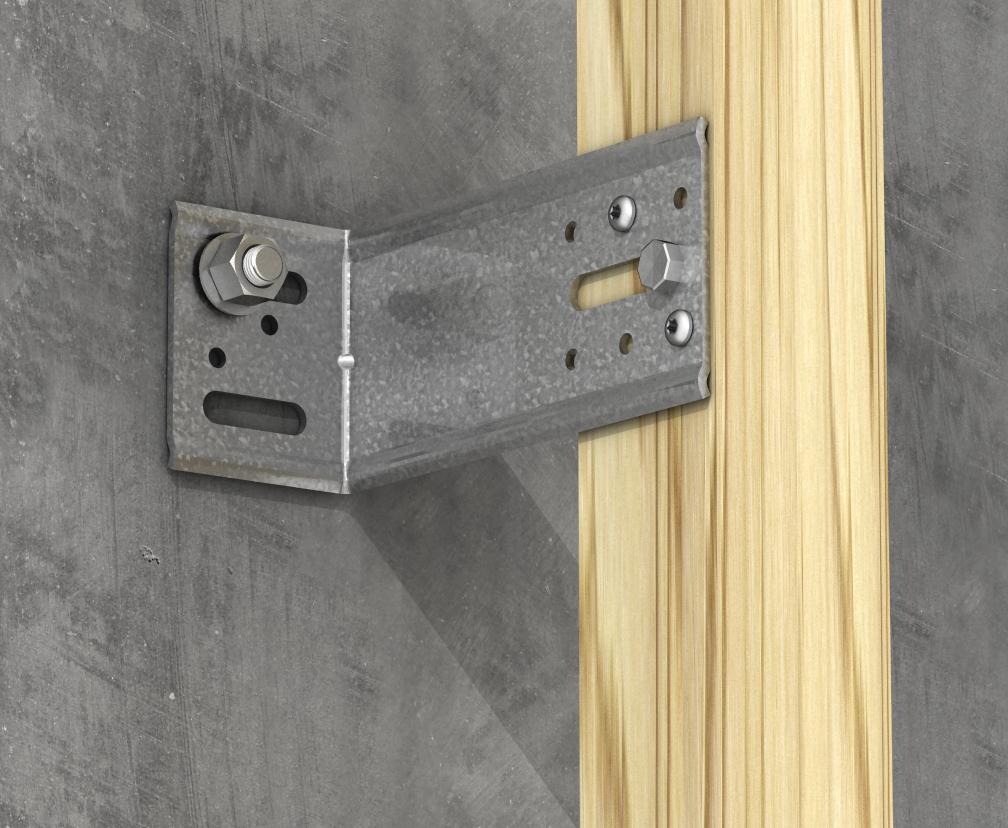

Fastsättning av vinkelbeslag
Balkskor
Vinddragband mv.

Teknisk data

Dimensioner

Referens	Dimensioner
	Other		Gunnebo art.nr	Dimensioner[mm]
	Antal per förpackning	Vikt[kg]	Gunnebo art.nr	L[mm]	lg[mm]	d₁[mm]	d[mm]	dₕ[mm]	Bits[mm]
CSA4.0X30	250.0	0.003	-	30	24	2.5	3.95	7.3	T-15
CSA5.0X25	250.0	0.002	-	25	19	3.15	4.85	8.3	T-20
CSA5.0X35	250.0	0.004	7254	35	29	3.15	4.85	8.3	T-20
CSA5.0X40	250.0	0.004	7255	40	34	3.15	4.85	8.3	T-20
CSA5.0X50	250.0	0.005	76118	50	44	3.15	4.85	8.3	T-20
CSA5.0X80	200.0	0.008	-	80	74	3.15	4.85	8.3	T-20

Kapaciteterna är angivna för en ståltjocklek på 2 mm och C24-trä. För att fastställa kapaciteter för andra ståltjocklekar och/eller träkvaliteter, se ETA-04/0013.

Prestandavärden baseras på en trädensitet av 350kg/m³.

Bärförmågatabell (karakteristiska värden)

Referens	Screw Loads
	Karakteristisk kapacitet - Konstruktionsträ C24 i enlighet med ETA-04/0013[kN]
	Rₐₓ.ₖ[kN]	Rₗₐₜ,ₖ
CSA4.0X30	1.28	1.36
CSA5.0X25	1.38	1.49
CSA5.0X35	2.11	1.99
CSA5.0X40	2.47	2.25
CSA5.0X50	3.2	2.63
CSA5.0X80	5.38	3.5
