E20/3
Höghållfast vinkelbeslag

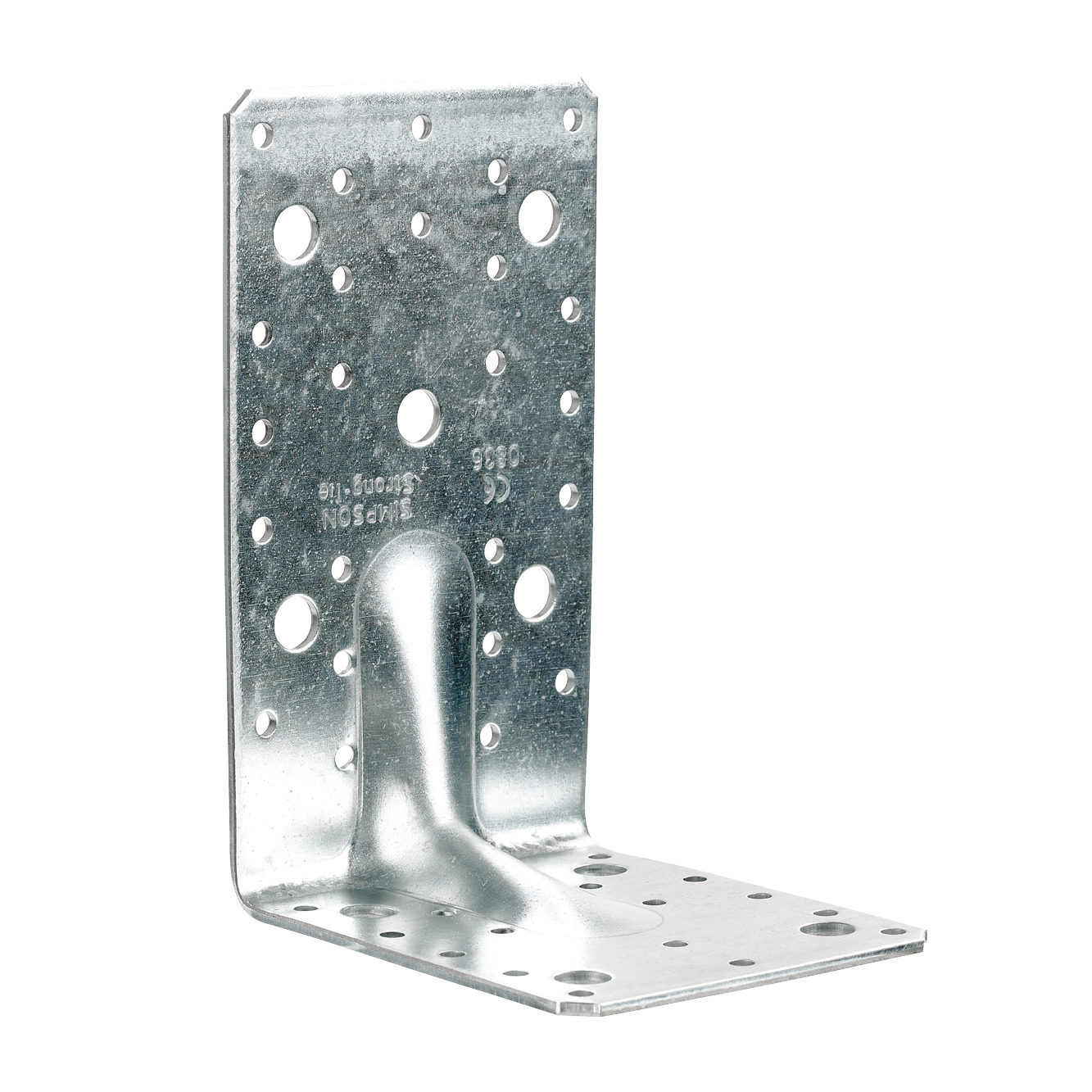

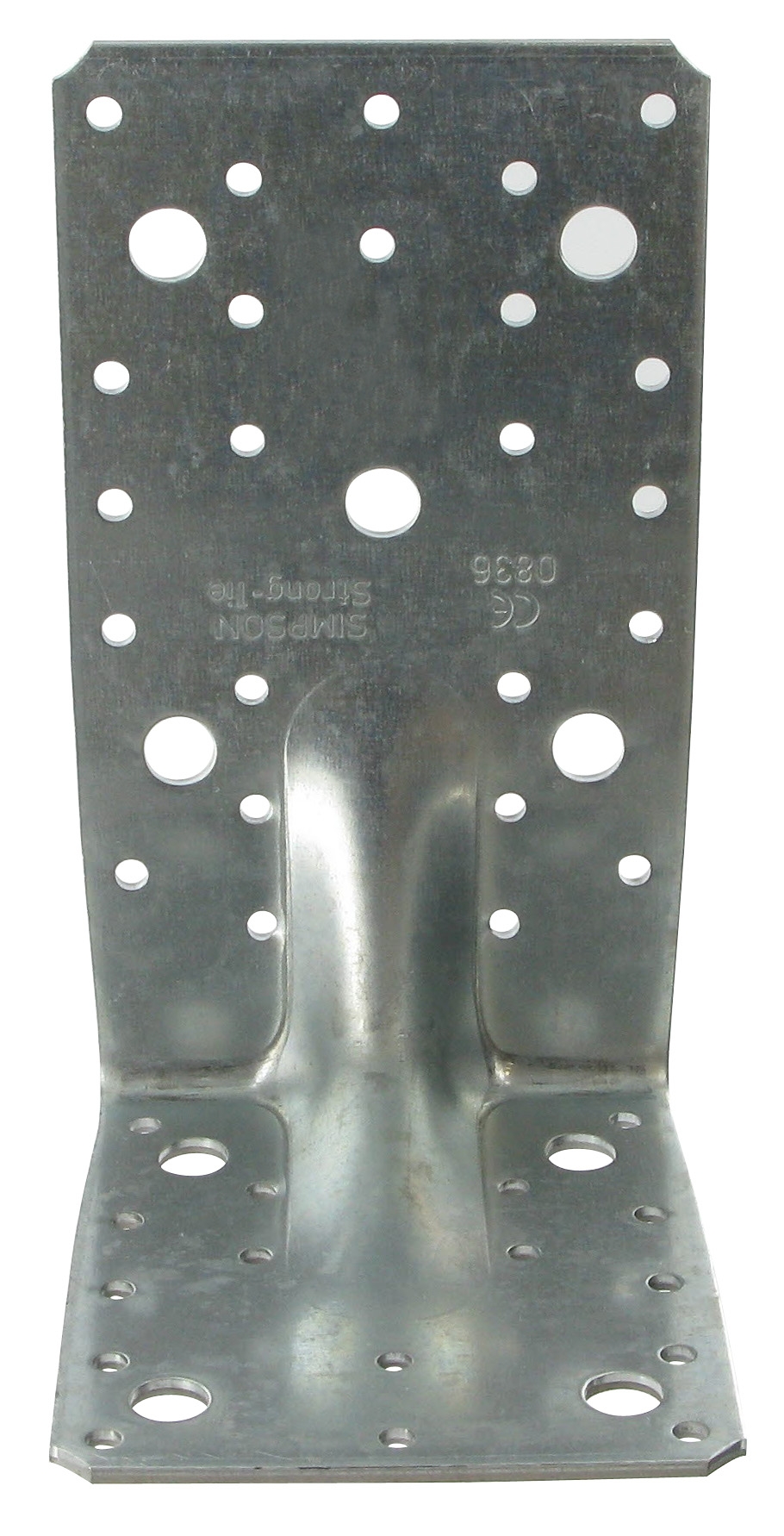

E20/3 är ett kraftigt vinkelbeslag i 3,0 mm stål med ribbförstärkning. Beslaget ger möjlighet för installationer i betong med 4 st bultar, vilket skapar en ytterst stark anslutning med mycket hög bärförmåga.
CE-märkt
Tekniskt avtal
Användningsklass 2
EPD
Electrogalvanized steel Z275
Indoor
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Mått
Dimensioner
| Referens | beslag mått | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| övrigt | produktmått[mm] | balk[mm] | fläns B[mm] | |||||||
| antal per förpackning | vikt[kg] | A[mm] | B[mm] | C[mm] | tjocklek[mm] | rund | rund | |||
| Ø5[mm] | Bult[mm] | Ø5[mm] | Bult[mm] | |||||||
| E20/3 | 25.0 | 0.58 | 170 | 113 | 95 | 3 | 24 | 5 | 16 | 4 |
Karakteristisk bärförmåga - balk-balk fogningar - Fullständig utspikning
Dimensioner
| Referens | vinkelbeslag kapacitet | |||||||
|---|---|---|---|---|---|---|---|---|
| produkt capacities - trä to trä - Beam to beam - Full nailing | ||||||||
| antal of Fasteners | karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN] | |||||||
| balk | fläns B | R₁,ₖ | R2,k = R3,k[kN] | |||||
| antal | antal | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA 4,0x40 | CNA 4,0x60 | |
| E20/3 | 24 | 16 | 7.34 | 8.95 | 14.71 | 19.89 | 21.86 | 28.31 |
För att erhålla hållfasthetsvärdena för ett enskilt beslag bör värdena i tabellen ovan delas med två, förutsatt att den understödda balken är låst mot rotation. Vänligen konsultera vår ETA-06/0106 om balken är fri att rotera.
Karakteristisk bärförmåga - balk-balk fogningar - Delvis utspikning
Dimensioner
| Referens | vinkelbeslag kapacitet | |||||||
|---|---|---|---|---|---|---|---|---|
| produkt capacities - trä to trä - Partial nailing | ||||||||
| antal of Fasteners | karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN] | |||||||
| balk | fläns B | R₁,ₖ | R2,k = R3,k | |||||
| antal | antal | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | |
| E20/3 | 12.0 | 9.0 | 5.56 | 6.78 | 10.97 | 15 | 16.48 | 21.51 |
För att erhålla hållfasthetsvärdena för ett enskilt beslag bör värdena i tabellen ovan delas med två, förutsatt att den understödda balken är låst mot rotation. Vänligen konsultera vår ETA-06/0106 om balken är fri att rotera.
Karakteristisk bärförmåga - stolp-balk fogningar - Delvis utspikning
Dimensioner
| Referens | vinkelbeslag kapacitet | |||||||
|---|---|---|---|---|---|---|---|---|
| produkt capacities - trä post to trä beam | ||||||||
| antal of Fasteners | karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN] | |||||||
| balk | fläns B | R₁,ₖ | R2,k = R3,k | |||||
| antal | antal | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | |
| E20/3 | 13.0 | 8.0 | 5.56 | 6.78 | 10.97 | 11.77 | 12.93 | 16.92 |
För att erhålla hållfasthetsvärdena för ett enskilt beslag bör värdena i tabellen ovan delas med två, förutsatt att den understödda balken är låst mot rotation. Vänligen konsultera vår ETA-06/0106 om balken är fri att rotera.
Karakteristisk bärförmåga - Utväxling - Delvis utspikning - 2 vinkelbeslag per fog
Dimensioner
| Referens | vinkelbeslag kapacitet | ||||
|---|---|---|---|---|---|
| produkt capacities - trä to trä - Trimmer connection | |||||
| antal of Fasteners | karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN] | ||||
| balk | fläns B | R2,k = R3,k | |||
| antal | antal | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | |
| E20/3 | 18.0 | 16.0 | 12.67 | 15.45 | 24.14 |
För att erhålla hållfasthetsvärdena för ett enskilt beslag bör värdena i tabellen ovan delas med två, förutsatt att den understödda balken är låst mot rotation. Vänligen konsultera vår ETA-06/0106 om balken är fri att rotera.

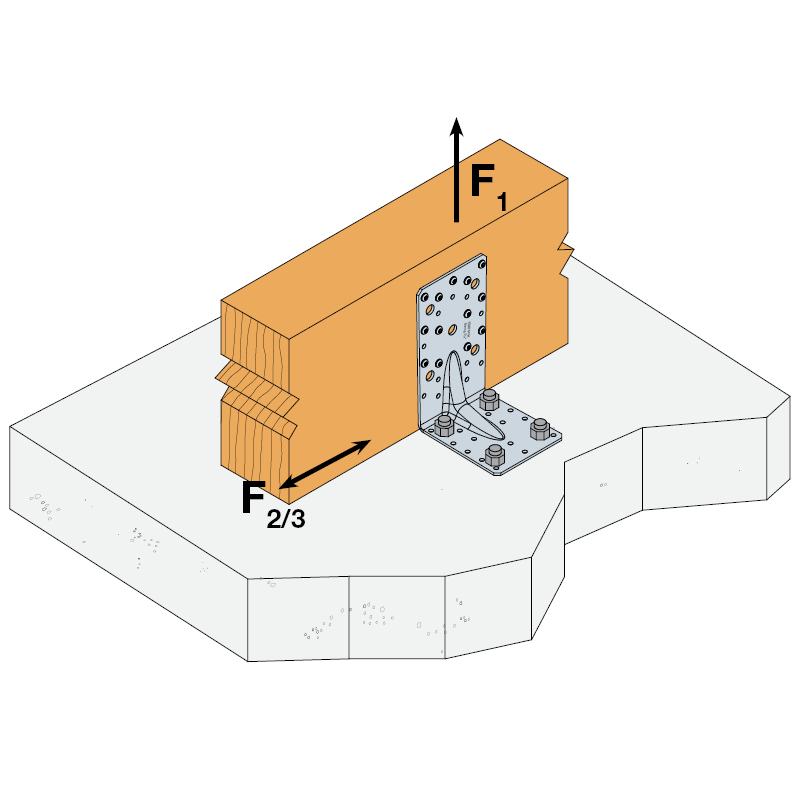

Karakteristisk bärförmåga - balk-betong fogningar - Fullständig utspikning
Dimensioner
| Referens | vinkelbeslag kapacitet | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| produkt capacities - trä to betong | ||||||||||
| antal of Fasteners | karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN] | |||||||||
| balk | fläns B | R₁,ₖ | R2,k = R3,k | |||||||
| antal | typ | antal | typ | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | |
| E20/3 | 24 | CNA | 4 | Ø10 | 53.7 | 65.5 | 88.8 | 39 | 42.9 | 47.5 |
För att erhålla hållfasthetsvärdena för ett enskilt beslag bör värdena i tabellen ovan delas med två, förutsatt att den understödda balken är låst mot rotation. Vänligen konsultera vår ETA-06/0106 om balken är fri att rotera.
Karakteristisk bärförmåga - balk-betong fogningar - Delvis utspikning
Dimensioner
| Referens | vinkelbeslag kapacitet | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| produkt capacities - trä to betong - Partial nailing | ||||||||||
| antal of Fasteners | karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN] | |||||||||
| balk | fläns B | R₁,ₖ | R2,k = R3,k | |||||||
| antal | typ | antal | typ | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | |
| E20/3 | 13.0 | CNA | 4.0 | Ø10 | 30.2 | 36.9 | 50 | 25.4 | 28 | 31 |
För att erhålla hållfasthetsvärdena för ett enskilt beslag bör värdena i tabellen ovan delas med två, förutsatt att den understödda balken är låst mot rotation. Vänligen konsultera vår ETA-06/0106 om balken är fri att rotera.
Montage
Montage
Tekniska anmärkningar
CAD och BIM-bibliotek
2D
E20/3
-
-
-
-
-
-
-
-
3D
E20/3
-
-
-
-
-
3D Simplified
Nailing Pattern
E20/3
-
-
-
-
-
-
-
-
-
-
-
-
-
-
