SSH

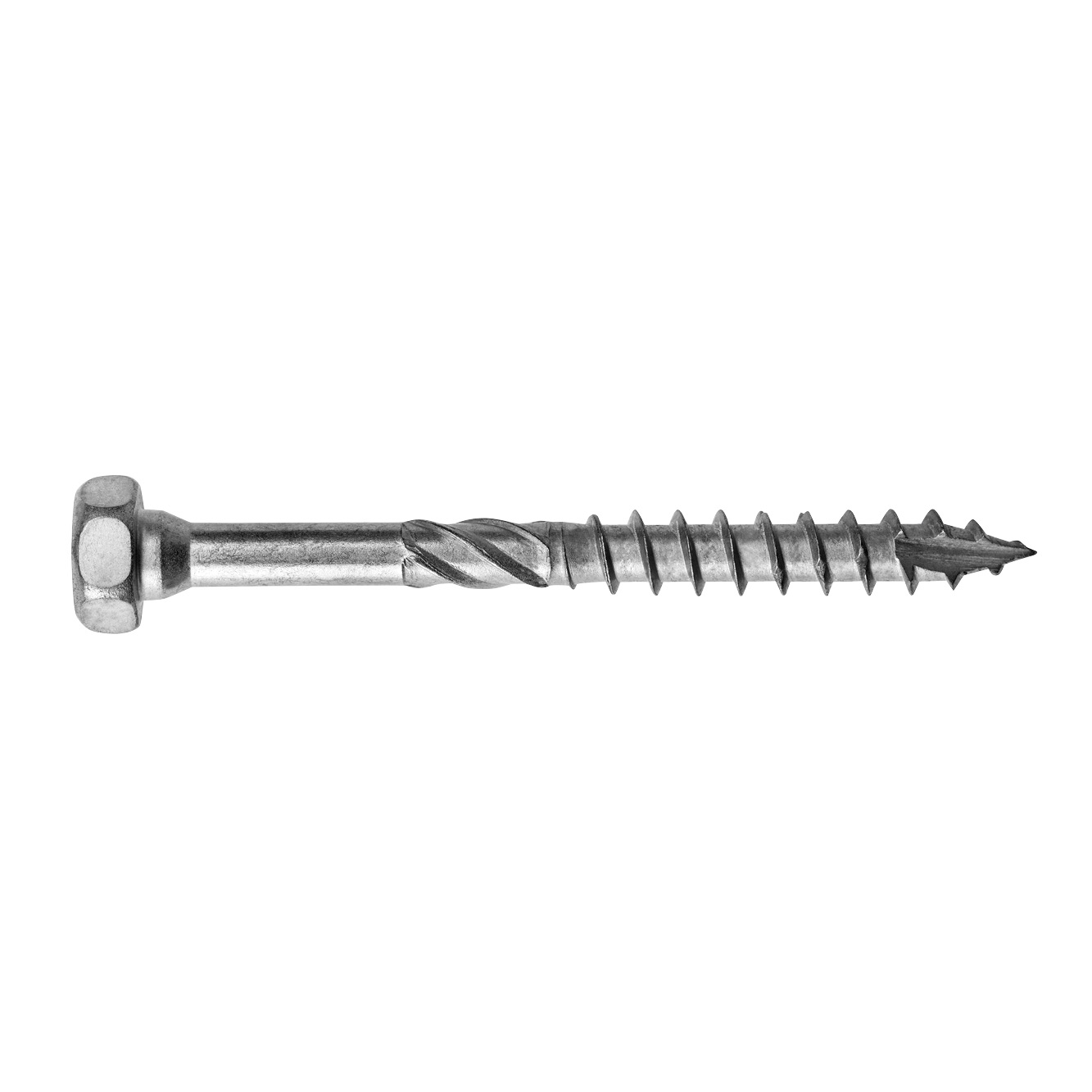

Träskruv sexkant SSH Impreg®+

Träskruv Sexkant SSH används i tunga och bärande konstruktioner- t ex. trappor och limträskonstruktioner. Skruven är ytbehandlad med Impreg®+ (C4) som klarar av normala utomhusmiljöer. Kan även med fördel ersätta fransk träskruv. Konan under huvudet ger perfekt passning i beslagshål.

OBS säljs i Sverige under varumärket Gunnebo Fastening. För mer info besök gunnebofastening.se

CE-märkt
Tekniskt avtal
Användningsklass 3
Impreg® +
Outdoor
Solid Wood

Produktinformation

Egenskaper

Material

  • Impreg®+ ytbehandling (C4)

Fördelar

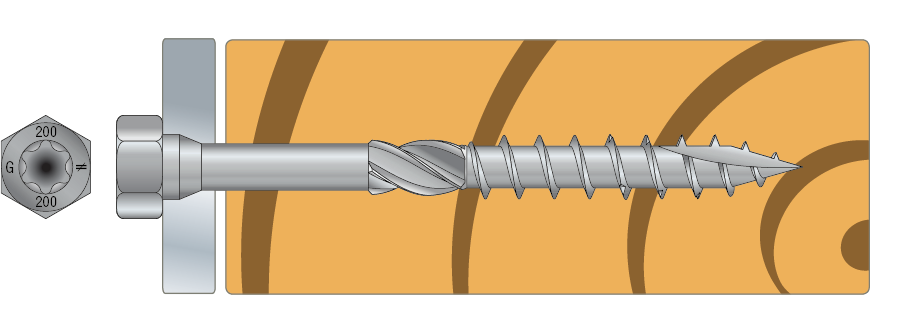

  • Konisk form under huvudet för optimal passform i beslagshål
  • Stamfräs reducerar indrivningsmomentet
  • Skärande spets för reducerat indrivningsmoment och snabb indrivning

Applikationer

Applikationer

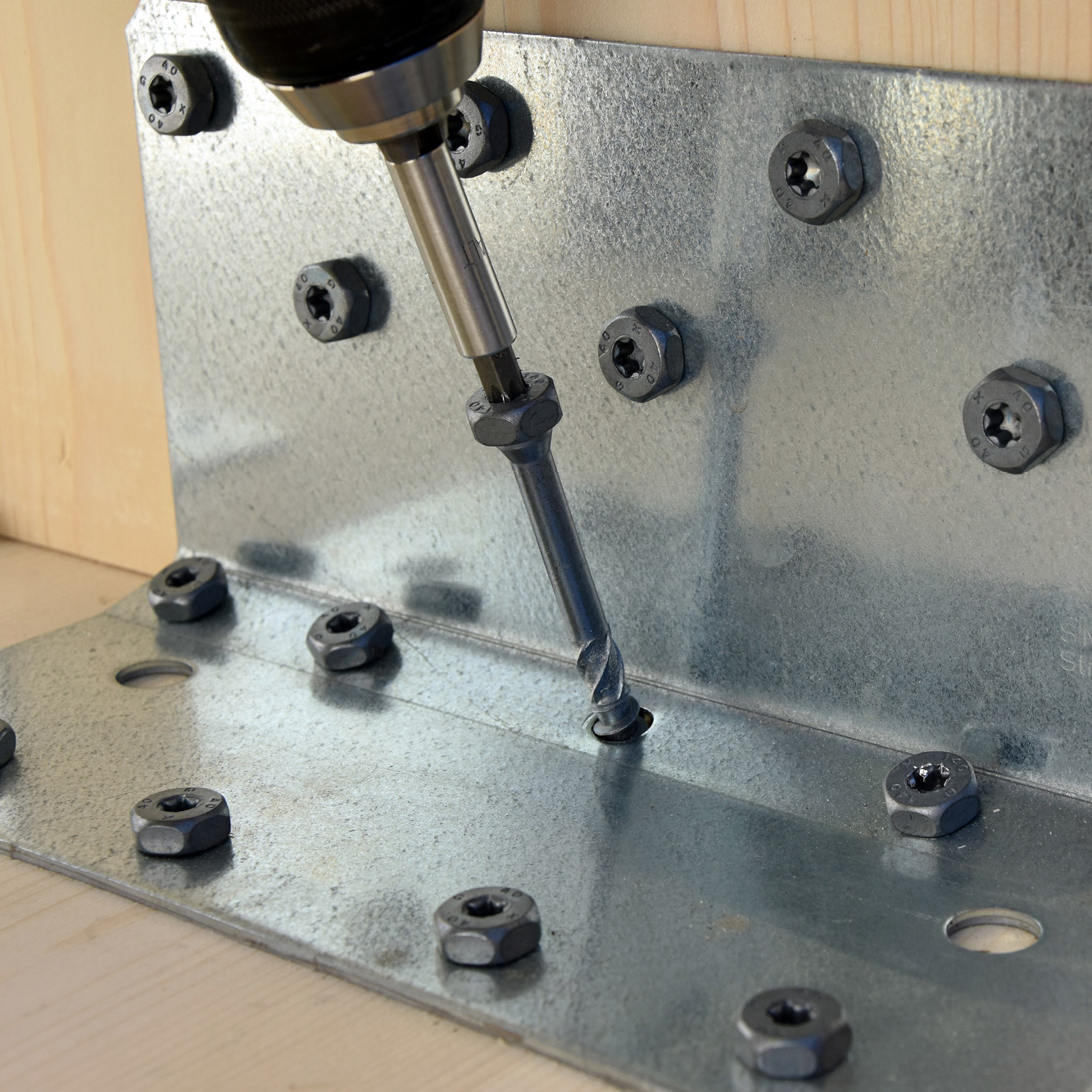

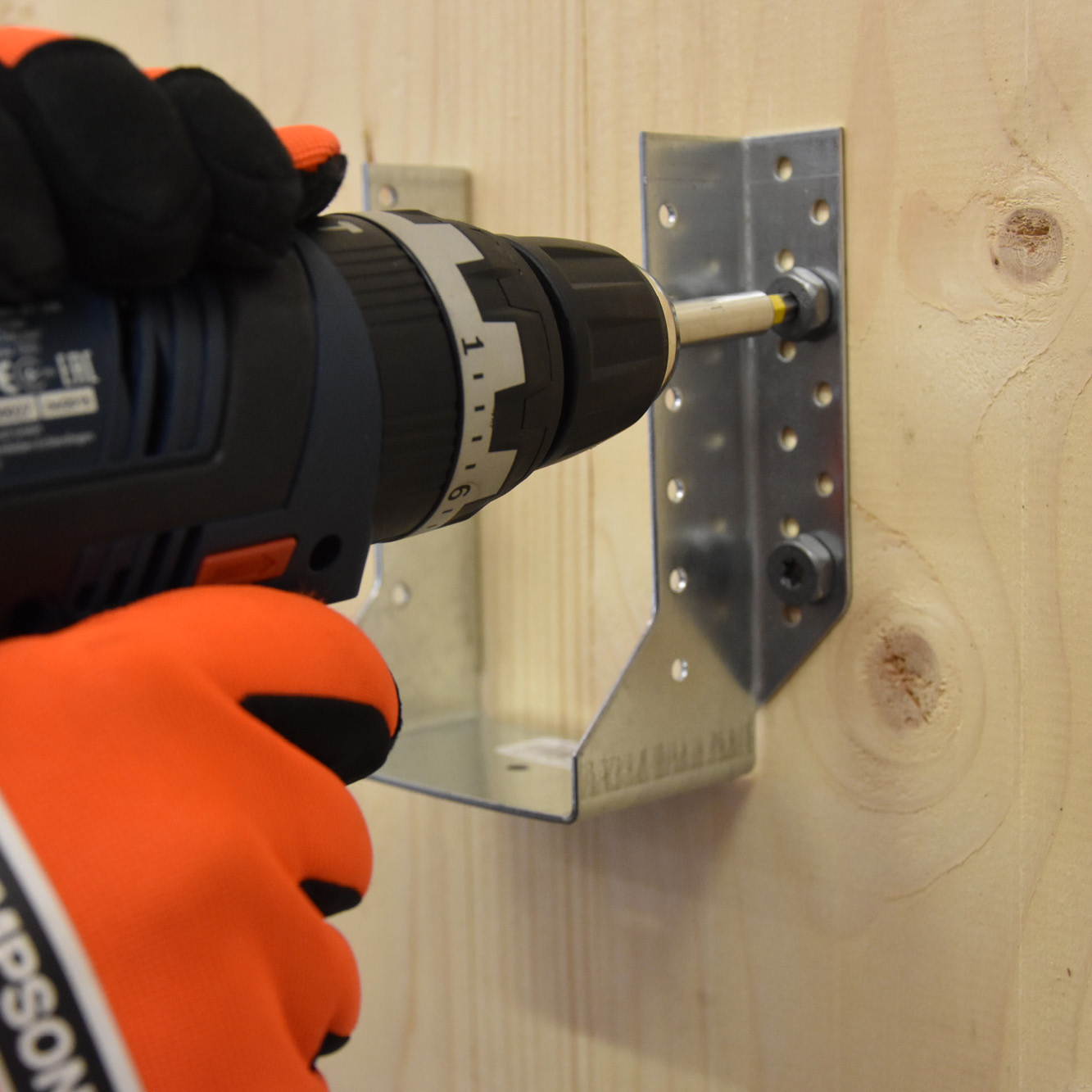

  • Anslutningar mellan stål och trä

Användningsområde

  • Lämplig för utomhusapplikationer

Teknisk data

Dimensioner

Dimensioner

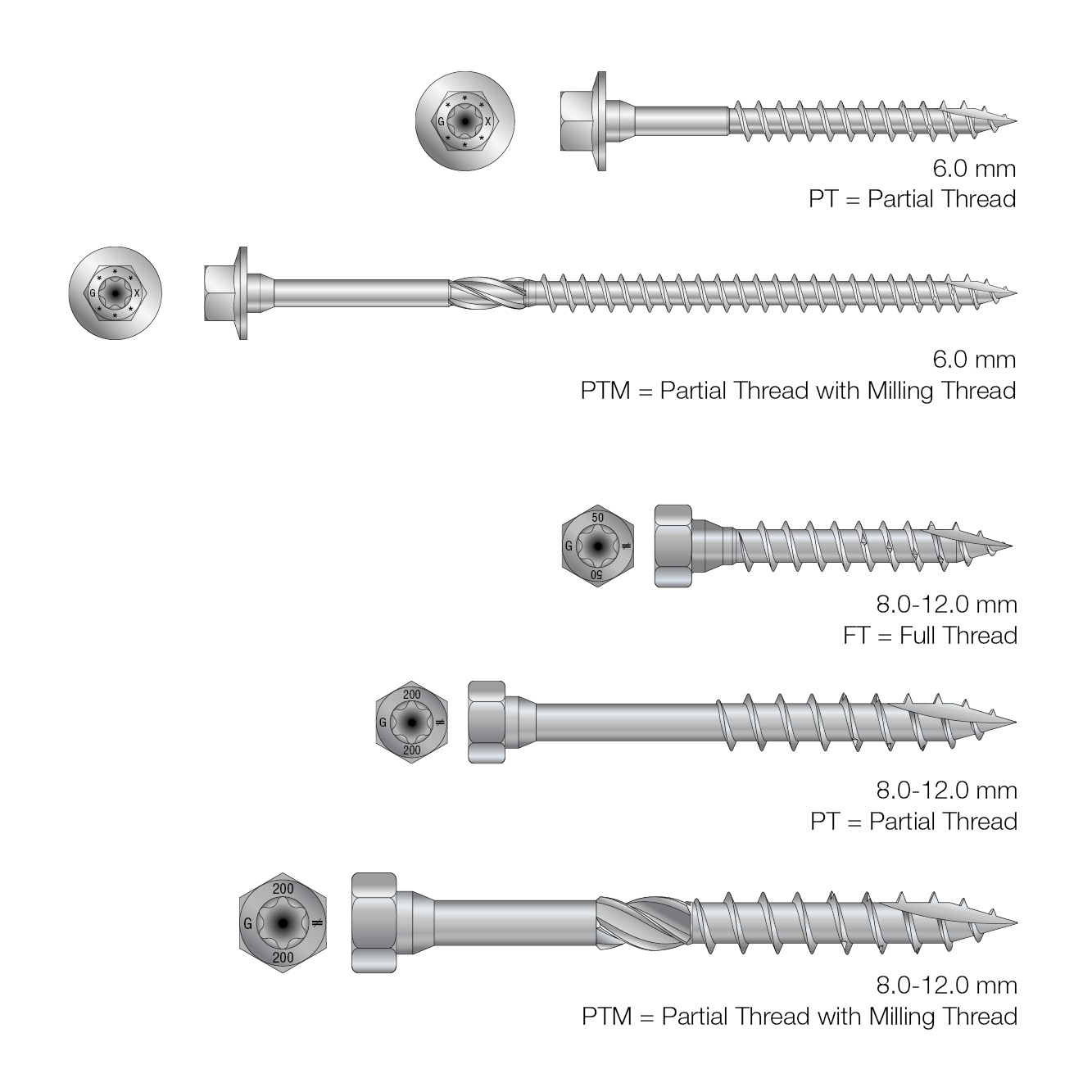

Art. nr. Art.nr Gunnebo art. nr. Dimensioner [mm] Gängtyp bit Antal per påspack Antal per förpackning
d l dh ht duh d1 lg
SSH6.0X40 Blister77183-640104.756.13.724PTT-308-
SSH6.0X40751287164440104.756.13.724PTT-30-100
SSH6.0X50 Blister77184-50104.756.13.733PTT-308-
SSH6.0X50751297164550104.756.13.733PTT-30-100
SSH6.0X60751307164660104.756.13.742PTT-30-100
SSH6.0X75751317164775104.756.13.742PTMT-30-100
SSH6.0X90751327164890104.756.13.742PTMT-30-100
SSH6.0X1207513371649120104.756.13.775PTMT-30-100
SSH8.0x40 Blister77185-840135.758.25.132FTT-408-
SSH8.0X40751347168840135.758.25.132FTT-40-50
SSH8.0x50 Blister77186-50135.758.25.142FTT-408-
SSH8.0X50751357168950135.758.25.142FTT-40-50
SSH8.0x60 Blister77187-60135.758.25.142PTT-408-
SSH8.0X60751367169060135.758.25.142PTT-40-50
SSH8.0x80 Blister77188-80135.758.25.142PTMT-408-

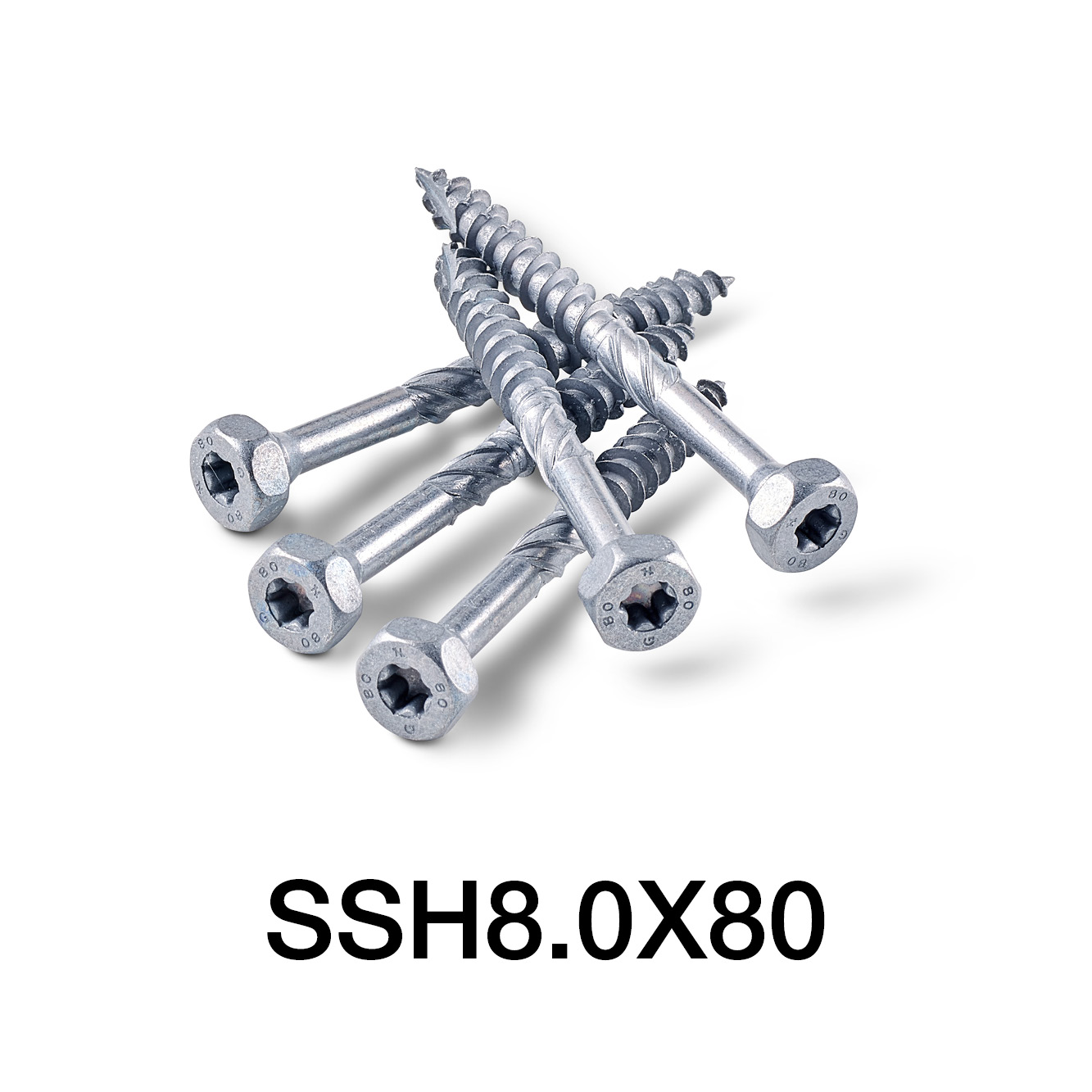

SSH8.0X80751377169180135.758.25.142PTMT-40-50
SSH8.0x90 Blister77189-90135.758.25.142PTMT-408-
SSH8.0X90751387169290135.758.25.142PTMT-40-50
SSH8.0x100 Blister77190-100135.758.25.155PTMT-408-
SSH8.0X1007513971609100135.758.25.155PTMT-40-50
SSH8.0X1207514076762120135.758.25.185PTMT-40-50
SSH8.0X1407514171701140135.758.25.185PTMT-40-50
SSH8.0X1607514273255160135.758.25.1110PTMT-40-50
SSH8.0X1807514373256180135.758.25.1110PTMT-40-50
SSH8.0X2007514473257200135.758.25.1110PTMT-40-50
SSH8.0X2407514573258240135.758.25.1110PTMT-40-50
SSH8.0X2607514673212260135.758.25.1110PTMT-40-50
SSH8.0X2807514773213280135.758.25.1110PTMT-40-50
SSH8.0X3007514873214300135.758.25.1110PTMT-40-50
SSH10.0x40 Blister77191-104015610.26.232FTT-408-
SSH10.0X4075149717074015610.26.232FTT-40-50
SSH10.0x50 Blister77192-5015610.26.242FTT-408-
SSH10.0X5075150717085015610.26.242FTT-40-50
SSH10.0x60 Blister77193-6015610.26.242PTT-408-
SSH10.0X6075151717096015610.26.242PTT-40-50
SSH10.0x80 Blister77194-8015610.26.242PTMT-408-
SSH10.0X8075152717108015610.26.242PTMT-40-50
SSH10.0x90 Blister77195-9015610.26.242PTMT-408-
SSH10.0X9075153717119015610.26.242PTMT-40-50
SSH10.0x100 Blister77197-10015610.26.255PTMT-408-
SSH10.0X100751547171210015610.26.255PTMT-40-50
SSH10.0x120 Blister77198-12015610.26.285PTMT-408-
SSH10.0X120751557171312015610.26.285PTMT-40-50
SSH10.0X140751567171414015610.26.285PTMT-40-50
SSH10.0X160751577171516015610.26.2110PTMT-40-50
SSH10.0X180751587171618015610.26.2110PTMT-40-50
SSH10.0X200751597321520015610.26.2110PTMT-40-50
SSH10.0X240751607321624015610.26.2125PTMT-40-50
SSH10.0X280751617321728015610.26.2125PTMT-40-50
SSH12.0X6075162717211260176.2512.26.748FTT-40-25
SSH12.0X80751637172280176.2512.26.748PTMT-40-25
SSH12.0X90751647172390176.2512.26.748PTMT-40-25
SSH12.0X1007516571724100176.2512.26.755PTMT-40-25
SSH12.0X1207516676761120176.2512.26.785PTMT-40-25
SSH12.0X1407516771726140176.2512.26.785PTMT-40-25
SSH12.0X1607516871727160176.2512.26.7110PTMT-40-25
SSH12.0X1807516971728180176.2512.26.7110PTMT-40-25
SSH12.0X2007517071729200176.2512.26.7110PTMT-40-25

Kompatibla Produkter

Art. nr. Kompatibla Vinklar Kompatibla Balkskor Kompatibla Stolpskor Kompatibla Trädgårdsprodukter
SSH8.0X40EBC---
SSH8.0X50EBC---
SSH8.0X60EBC---
SSH8.0X80EBC---
SSH8.0X90EBC---
SSH8.0X100EBC---
SSH8.0X120EBC---
SSH8.0X140EBC---
SSH8.0X160EBC---
SSH8.0X180EBC---
SSH8.0X200EBC---
SSH8.0X240EBC---
SSH8.0X260EBC---
SSH8.0X280EBC---
SSH8.0X300EBC---
SSH10.0X40E5/1.5, E5/1.5/1.22/11, ABR100, ABR105SBE, SAE(1), S45, S1030, S1530-RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X50-SBE, SAE(1), S45, S1030, S1530-RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X60-SBE, SAE(1), S45, S1030, S1530-RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X80ABR105, E20/3SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X90-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X100-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X120-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X140-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X160-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X180-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X200-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X240-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X280-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH12.0X60-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X80AE116, AG922, ABR255, AKRX3LSAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X90-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X100-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X120-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X140-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X160-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X180-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X200-SAE(2), GLE, GSE, S45PBP60/50-

SAE(1) = SAE200 och SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 och SAE500

Karakteristiska Egenskaper

Art. nr. Produkt Karakteristiska Egenskaper
Flytmoment My,k [Nm] Utdragshållfasthet - fax,k,90° [N/mm²] Genomdragningshållfasthet fhead,k [N/mm²] Dragbärförmåga - ftens,k [kN] Vridhållfasthet - ftor,k [Nm] Indrivningsförhållande Ftor,k / Rtor,k
SSH6.010.413.317.913.111≥ 1,5
SSH8.025.313.919.524.126.4≥ 1,5
SSH10.038.712.119.332.843≥ 1,5
SSH12.052.312.218.840.462.4≥ 1,5

Karakteristiska egenskaper för SSH8.0x40 och SSH10.0x40 finns i produktdatabladen för dessa skruvar (se tabellen ovan).

Vertikala Karakteristiska Kapaciteter - Perpendikulära skruvar - 2 skruvar

Art. nr. Art.nr Vertikala Karakteristiska Kapaciteter - Perpendikulära skruvar - 2 Skruvar
 30° Vinkel  45° Vinkel 60° Vinkel 75° Vinkel 90° Vinkel
Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg]
SSH12.0X100751658.15.627711.47.939013.99.647415.510.75281611.1548
SSH12.0X1207516610.47.235615.510.752820.113.968623.416.280024.617840
SSH12.0X1607516811.78.14001812.561724.416.983529.820.610173222.21096

SSH-skruvar kan användas med specifika krokar avsedda för transport av träelement. Denna tabell visar vertikala karakteristiska kapaciteter för 2 SSH-skruvar installerade vinkelrätt mot ådringen.
(1) Designvärdet beräknas från det karakteristiska värdet med en kmod-koefficient lika med 0,9.
(2) Tillåtet värde beräknas från designvärdet genom att tillämpa en säkerhetsfaktor för lyft och hantering på 1,5 och en säkerhetsfaktor på 1,35.

Detta tillåtna värde måste jämföras med den oviktade lyftbelastningen.

Värdena i denna tabell har kontrollerats genom testning med ett certifierat organ. För yttligare information, vänligen kontakta den tekniska avdelningen.

Vertikala Karakteristiska Kapaciteter - Lutande skruvar - 2 skruvar

Art. nr. Art.nr Vertikala Karakteristiska Kapaciteter - Lutande skruvar - 2 skruvar
45° Vinkel 60° Vinkel 90° Vinkel
Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg]
SSH12.0X1207516615.810.9538---24.617840
SSH12.0X1607516820.514.270126.318.28993222.21096

SSH-skruvar kan användas med specifika krokar avsedda för transport av träelement. Denna tabell visar vertikala karakteristiska kapaciteter för 2 SSH-skruvar installerade vinkelrätt mot ådringen.
(1) Designvärdet beräknas från det karakteristiska värdet med en kmod-koefficient lika med 0,9.
(2) Tillåtet värde beräknas från designvärdet genom att tillämpa en säkerhetsfaktor för lyft och hantering på 1,5 och en säkerhetsfaktor på 1,35.

Detta tillåtna värde måste jämföras med den oviktade lyftbelastningen.

Värdena i denna tabell har kontrollerats genom testning med ett certifierat organ. För yttligare information, vänligen kontakta den tekniska avdelningen.

Vertikala Karakteristiska kapaciteter - Vinkelräta skruvar med fräsning - 2 skruvar

Art. nr. Art.nr Vertikala Karakteristiska Kapaciteter - Vinkelräta skruvar med fräsning - 2 skruvar
45° till 90° Vinkel
Rk [kN] R(1) [kN] Qadm (2) [kg]
SSH12.0X100751651611.1548
SSH12.0X1207516624.617840
SSH12.0X160751683222.21096

SSH-skruvar kan användas med specifika krokar avsedda för transport av träelement. Denna tabell visar vertikala karakteristiska kapaciteter för 2 SSH-skruvar installerade vinkelrätt mot ådringen.
(1) Designvärdet beräknas från det karakteristiska värdet med en kmod-koefficient lika med 0,9.
(2) Tillåtet värde beräknas från designvärdet genom att tillämpa en säkerhetsfaktor för lyft och hantering på 1,5 och en säkerhetsfaktor på 1,35.

Detta tillåtna värde måste jämföras med den oviktade lyftbelastningen.

Värdena i denna tabell har kontrollerats genom testning med ett certifierat organ. För yttligare information, vänligen kontakta den tekniska avdelningen.

Montage

Montage

Lyft och transport av träelement

SSH träskruv med sexkantshuvud är en strukturell skruv optimal för montage i byggbeslag och förborrade stålplåtar till tung träkonstruktion. Dessa delgängade, kraftiga strukturella skruvar i diameter 6, 8, 10 och 12 mm är utvecklade för att klara höga laster, framförallt vid montage av stålplåtar eller vinkelbeslag i trä. Det unika huvudet som kombinerar sexkant och torx tillåter bekvämligheten att använda antingen en sexkantshylsa eller torx-bits vid montering. SSH skruven har en Impreg®+ ytbehandling, stamfräs och en skärande spets för snabb indrivning samt reducerat indrivningsmoment. SS-H är utvecklad för applikationer både inom- och utomhus.

Avstånd och kantavstånd - Skjuvbelastade skruvar

Art. nr. Minsta kantavstånd och avstånd för skjuvbelastade skruvar [mm]
Vinkel mellan last och träfiber = 0° Vinkel mellan last och träfiber = 90°
a1.0 a2.0 a3.t.0 a3.c.0 a4.t.0 a4.c.0 a1.90 a2.90 a3.t.90 a3.c.90 a4.t.90 a4.c.90
SSH6.0301872421818242442424218
SSH8.0402496562424323256565624
SSH10.0504080403030404080704030
SSH12.0604884483636484884844836

a1 och a2 kan multipliceras med 0,85 för panel/trä konstruktion och med 0,7 för stål/träkonstruktion.

Avstånd och kantavstånd - Axiellt belastade skruvar

Art. nr. Minsta kantavstånd och avstånd för axiellt belastade skruvar [mm]
a1 a2 a3.c a4.c
SSH6.042306024
SSH8.056408032
SSH10.0705010040
SSH12.0846012048

Abacus

Stål - Trä Karakteristiska Kapaciteter

Art. nr. Produkt karakteristiska kapaciteter - Stål -Trä C24 [kN]
Axial resistance Skjuvmotstånd - Tunn plåt Skjuvmotstånd - Tjock plåt
Rax,st,k Rv,0,st,k Rv,90,st,k Rv,0,st,k Rv,90,st,k
SSH6.0X402.331.71.72.722.72
SSH6.0X503.352.152.153.343.34
SSH6.0X604.262.62.63.793.79
SSH6.0X754.262.992.993.793.79
SSH6.0X904.262.992.993.793.79
SSH6.0X1207.613.833.834.624.62
SSH8.0X403.992.262.264.294.29
SSH8.0X505.242.872.8755
SSH8.0X605.243.483.485.485.48
SSH8.0X805.244.694.696.186.18
SSH8.0X905.244.754.756.186.18
SSH8.0X1006.865.165.166.586.58
SSH8.0X12010.616.096.097.527.52
SSH8.0X14010.616.096.097.527.52
SSH8.0X16013.736.876.878.38.3
SSH8.0X18013.736.876.878.38.3
SSH8.0X20013.736.876.878.38.3
SSH8.0X24013.736.876.878.38.3
SSH8.0X26013.736.876.878.38.3
SSH8.0X28013.736.876.878.38.3
SSH8.0X30013.736.876.878.38.3
SSH10.0X403.992.262.264.294.29
SSH10.0X505.543.42.346.195.13
SSH10.0X605.544.132.846.685.41
SSH10.0X805.546.314.858.366.98
SSH10.0X905.546.314.358.366.55
SSH10.0X1007.266.744.858.787.41
SSH10.0X12011.227.735.869.778.59
SSH10.0X14011.227.736.869.778.59
SSH10.0X16014.528.567.7210.69.41
SSH10.0X18014.528.567.7210.69.41
SSH10.0X20014.528.567.7210.69.41
SSH10.0X24016.59.058.1811.099.91
SSH10.0X28016.59.058.1811.099.91
SSH12.0X606.974.413.027.726.33
SSH12.0X806.975.984.18.97.03
SSH12.0X906.976.764.639.577.44
SSH12.0X1007.997.555.1710.348.14
SSH12.0X12012.348.986.2411.439.99
SSH12.0X14012.348.987.3111.439.99
SSH12.0X16015.979.898.3912.3310.89
SSH12.0X18015.979.898.8712.3310.89
SSH12.0X20015.979.898.8712.3310.89

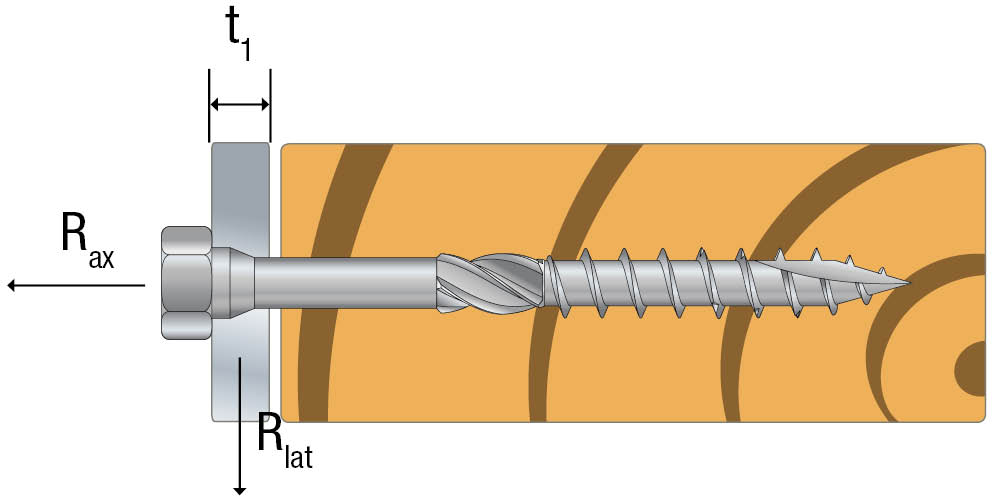

Skjuvhållfastheter anges för tjocka (tst = d) och tunna (tst = 0,5xd) stålplåtar under följande konfigurationer:

  • Lastaxel vid 0° från träfiber Rv.0°.k
  • Lastaxel vid 90° från träfiber Rv.90°.k

Dessa kapaciteter gäller för C24 träkvaliteter eller högre. För mellanliggande stålplåtstjockleker ska kapaciteter beräknas genom linjär interpolation mellan gränsvärdena för tunna och tjocka plåtar. Hypotesen om förborrade hål för kapacitets- och avståndsberäkning är uppfylld.

Certifiering

Teknisk dokumentation DoP

se-dop-e21-0670.pdf (687.73 KB)

European Technical Assessment (ETA)

CAD- och BIM-bibliotek
