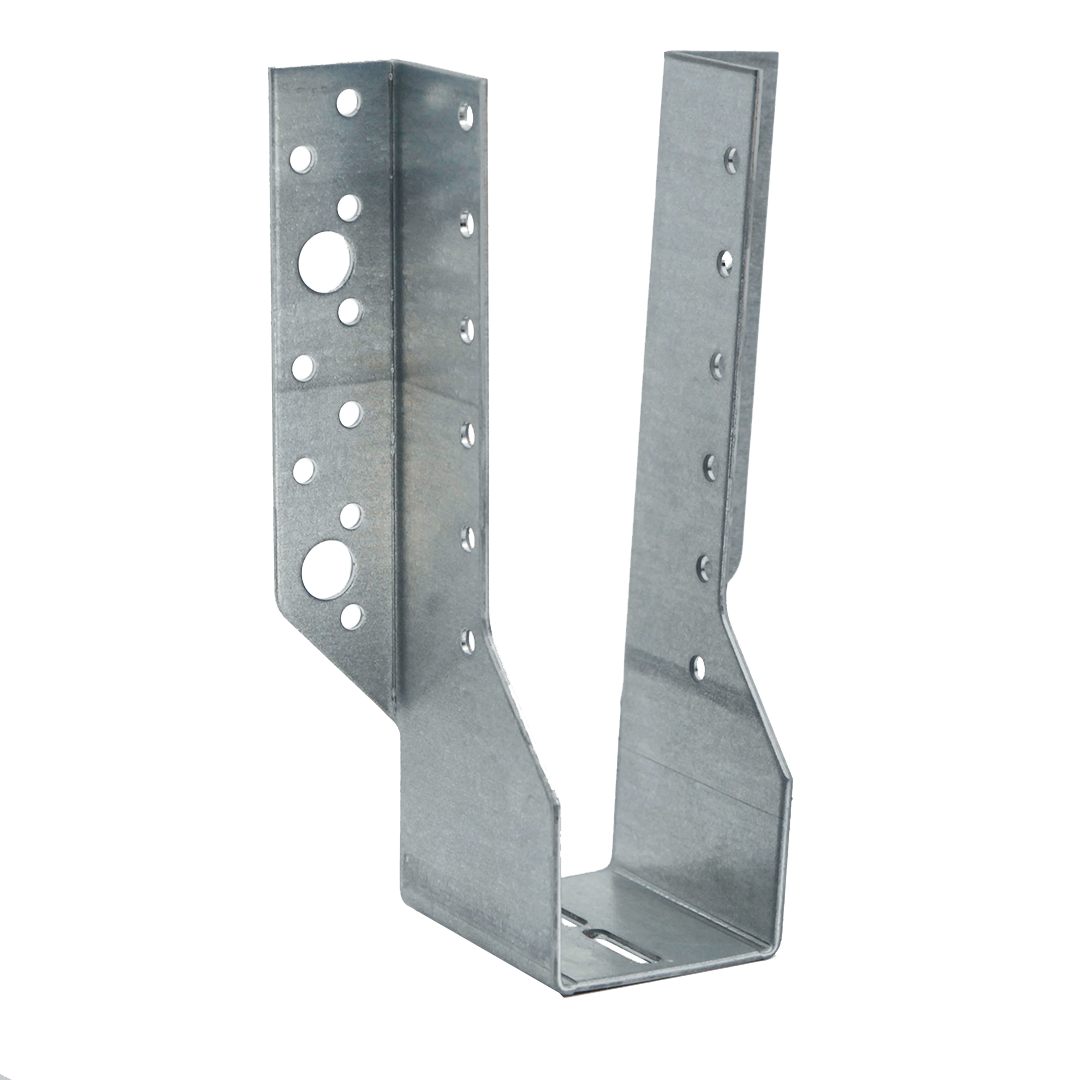

DJH-Z

Delbar balksko med utvändiga flikar ZPRO

DJH-Z balksko med ZPRO ytbehandling är den perfekta kombinationen av hållbarhet och flexibilitet för dina utomhuskonstruktioner. Balkskon kan delas på mitten före montage för att anpassas till virkesbredder på mellan 45 och 160 mm.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 3

Outdoor

ZPRO

EPD

DJH-Z Sabot sécable pour l’extérieur ZPRO

Produktinformation

Bilder

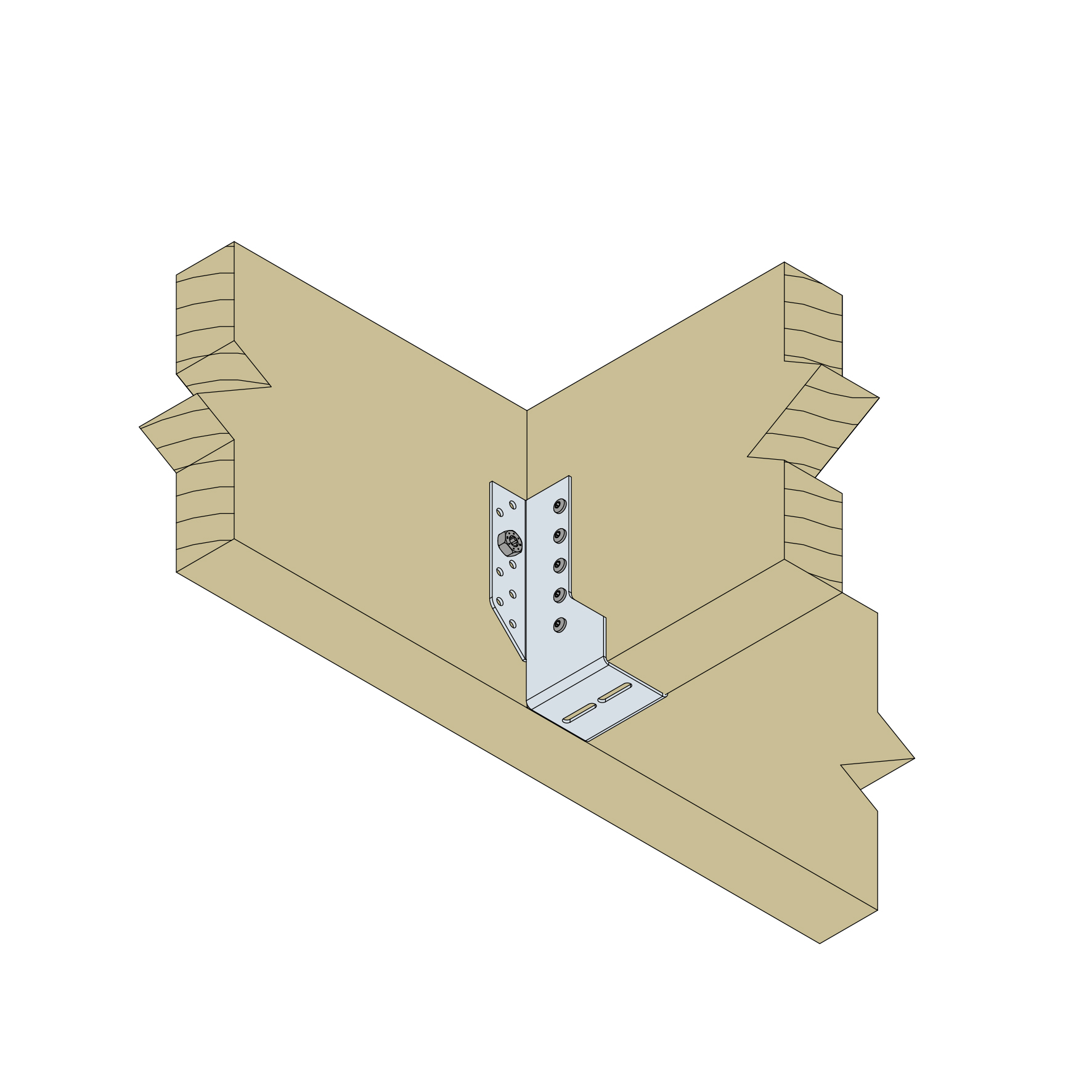

C_DJH_InstIll_Ill_Instld_non-divised_FR_FR_C0_STEP02

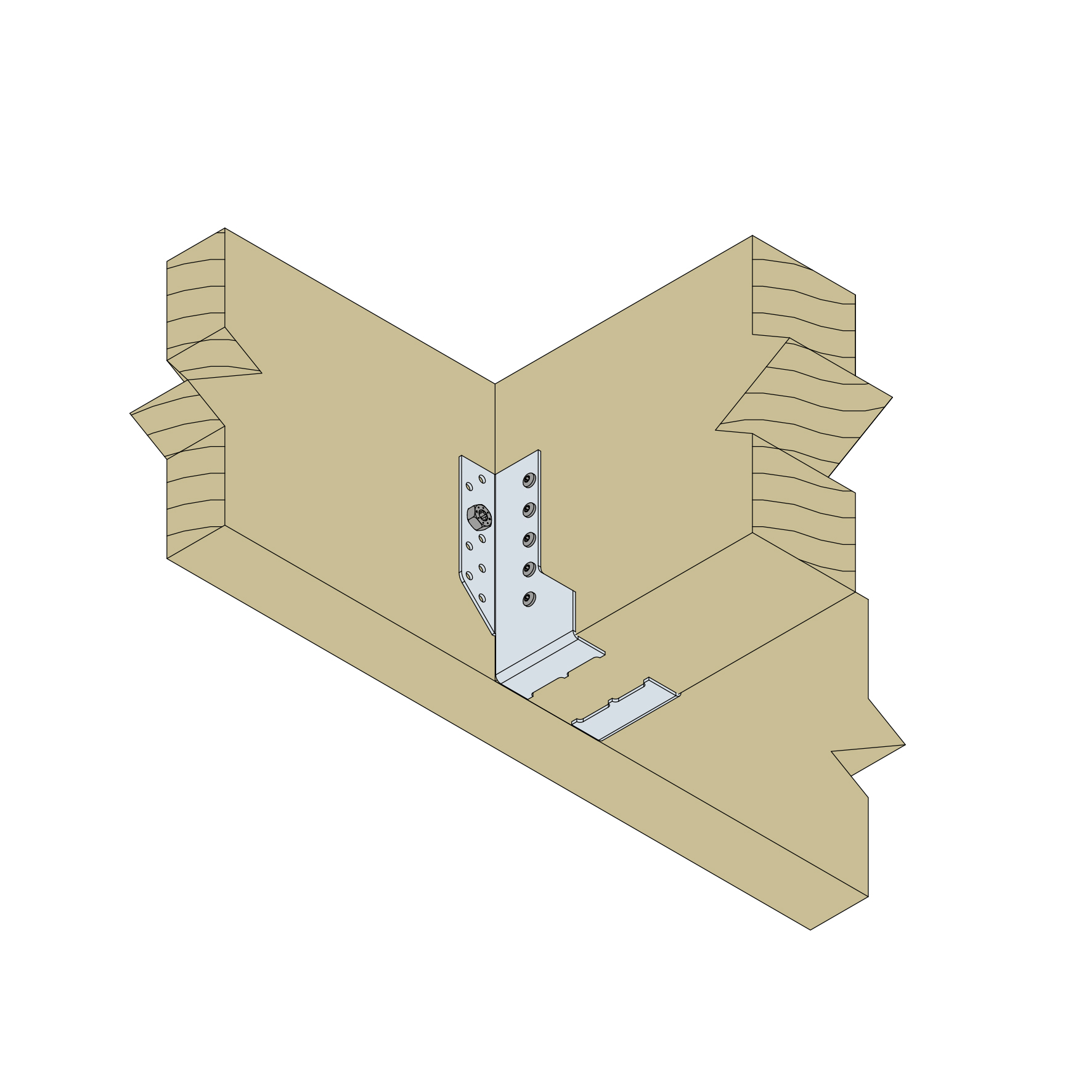

C_DJH_InstIll_Ill_Instld_divised_FR_FR_C0_STEP01

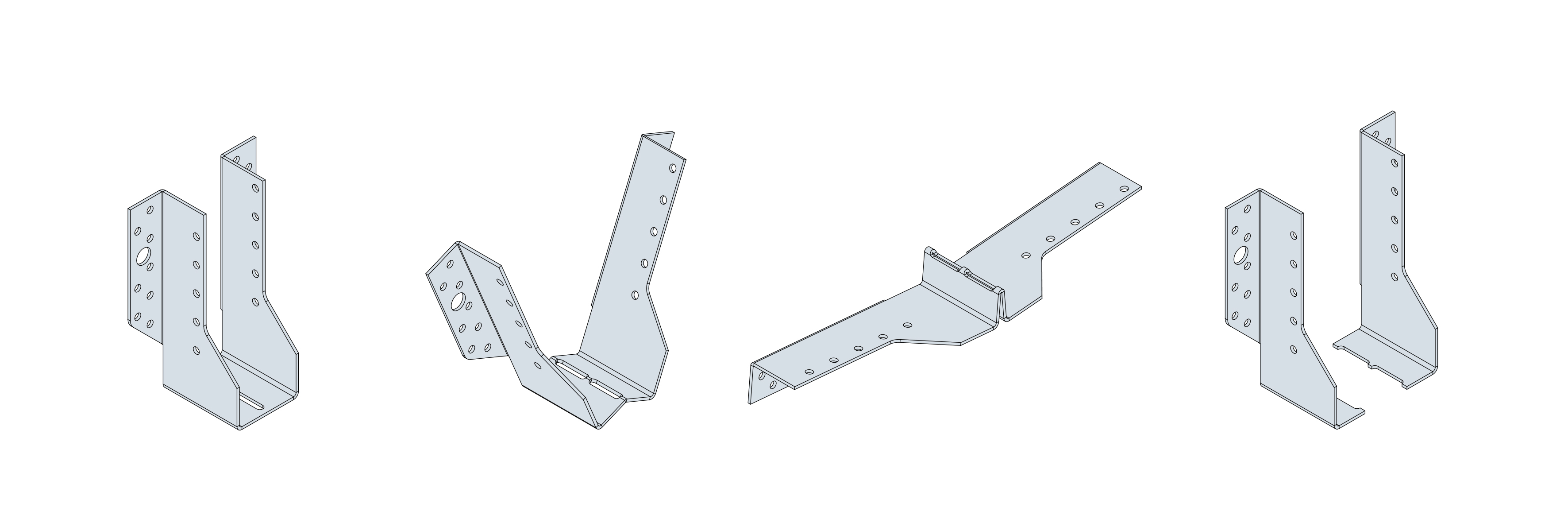

C_DJH_InstIll_Ill_Instld_divising-process_FR_FR_C0

Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346

Korrosionsskydd:
ZPRO coating – motsvarande en zinktjocklek på cirka 55 μm

Fördelar

Denna balksko är även försedd med bulthål med diameter 11 mm till montering på betong, stål eller murverk.

Applikationer

Monteras på

Trä
Betong
Murverk
Stål

Användningsområden

DJH-Z balkskor är lämpliga för utomhusbruk.

Terrasser,
Utomhusanläggningar...

Teknisk data

Dimensioner

Mått

Art. nr.	Mått [mm]					Sekundärbalk storlek [mm]				Hål			Vikt [kg]
	A	B	C	D	Tjocklek t	Bredd		Höjd		Primärbalk		Sekundärbalk
	A	B	C	D	Tjocklek t	Min.	Max.	Min.	Max.	Ø5	Ø11,5	Ø5
DJH92/46Z	46	92	60	28	2	45	160	95	138	8	2	6	0.21
DJH137/46Z	46	137	60	28	2	45	160	147	205	16	2	10	0.3
DJH167/46Z	46	167	60	28	2	45	160	177	250	18	4	12	0.35

Karakteristisk bärförmåga - Trä till trä - full utspikning

Art. nr.	Karakteristiska värden – Trä till trä – Fullständig utspikning
	Fästelement		Karakteristisk bärförmåga - Trä C24 [kN]
	Primärbalk	Sekundärbalk	R_1,k		R_2,k		R_3,k		R_4,k
	Antal	Antal	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	8	6	11.9	13.5	10.3	11.7	1.8	2	10.1	11.5
DJH137/46Z	16	10	19.9	22.5	18.7	21.2	4.4	5	16.9	19.1
DJH167/46Z	18	12	23.9	27	22.3	25.4	5	5.6	20.3	23

Karakteristisk bärförmåga– Trä till trä – Delvis utspikning

Art. nr.	Karakteristiska värden – Trä till trä – Delvis utspikning
	Fästelement		Karakteristisk bärförmåga - Trä C24 [kN]
	Primärbalk	Sekundärbalk	R_1,k		R_2,k		R_3,k		R_4,k
	Antal	Antal	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	6	3	6	6.8	5.5	6.3	1.5	1.7	5.1	5.7
DJH137/46Z	10	6	11.9	13.5	11.2	12.7	2.9	3.3	10.1	11.5
DJH167/46Z	12	6	11.9	13.5	11.6	13.1	3.4	3.9	10.1	11.5

Karakteristisk bärförmåga – Trä till trä – med beslagsskruv SSH

Art. nr.	Karakteristisk bärförmåga – Trä till trä – med beslagsskruv SSH
	Fästelement			Karakteristisk bärförmåga - Trä C24 [kN]
	Primärbalk	Sekundärbalk		R_1,k		R_2,k		R_3,k		R_4,k
	Antal	Antal	Typ	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50
DJH92/46Z	2	6	CSA5.0x35Z	5.8	7.9	5.8	7.7	2.5	3.4	5	5
DJH137/46Z	2	10	CSA5.0x35Z	5.8	8	5.8	8	1.2	1.6	5	5
DJH167/46Z	4	12	CSA5.0x35Z	10.2	14.1	10.2	14.1	2	2.7	10	10

Karakteristisk bärförmåga - trä mot styvt underlag

Art. nr.	Karakteristisk bärförmåga – Trä mot betong, murverk eller stål
	Fästelement				Karakteristisk bärförmåga - Trä C24 [kN]
	Primärbalk		Sekundärbalk		R_1.k		R_2.k		R_3.k		R_4.k
	Antal	Typ	Antal	Type	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	2	Ø10*	6	CSA-Z**	9.4	12.6	9.4	12.6	4.5	6	5	5
DJH137/46Z	2	Ø10*	10	CSA-Z**	14.2	14.2	14.2	14.2	5.7	7.7	5	5
DJH167/46Z	4	Ø10*	12	CSA-Z**	18.9	22.7	18.9	22.7	17.9	24.4	10	10

* Se Simpson Strong-Ties sortiment av förankringsprodukter för lämpliga förankringar. Typiska förankringslösningar beror på betongtyp, avstånd och kantavstånd. Värdena i denna tabell gäller för installation i mitten av en betongplatta. Vid andra installationsförhållanden (nära kanten osv.) måste konstruktören kontrollera förankringen separat (vår kostnadsfria programvara Anchor Designer kan laddas ned från vår webbplats).

** Se kolumnerna i tabellen över karakteristisk kapacitet för typ av fästelement som kan användas i fläns A. Kapaciteten varierar beroende på vilken typ av fästelement som används.
