Byggbeslag
Stolpskor och stolphattar
PPD

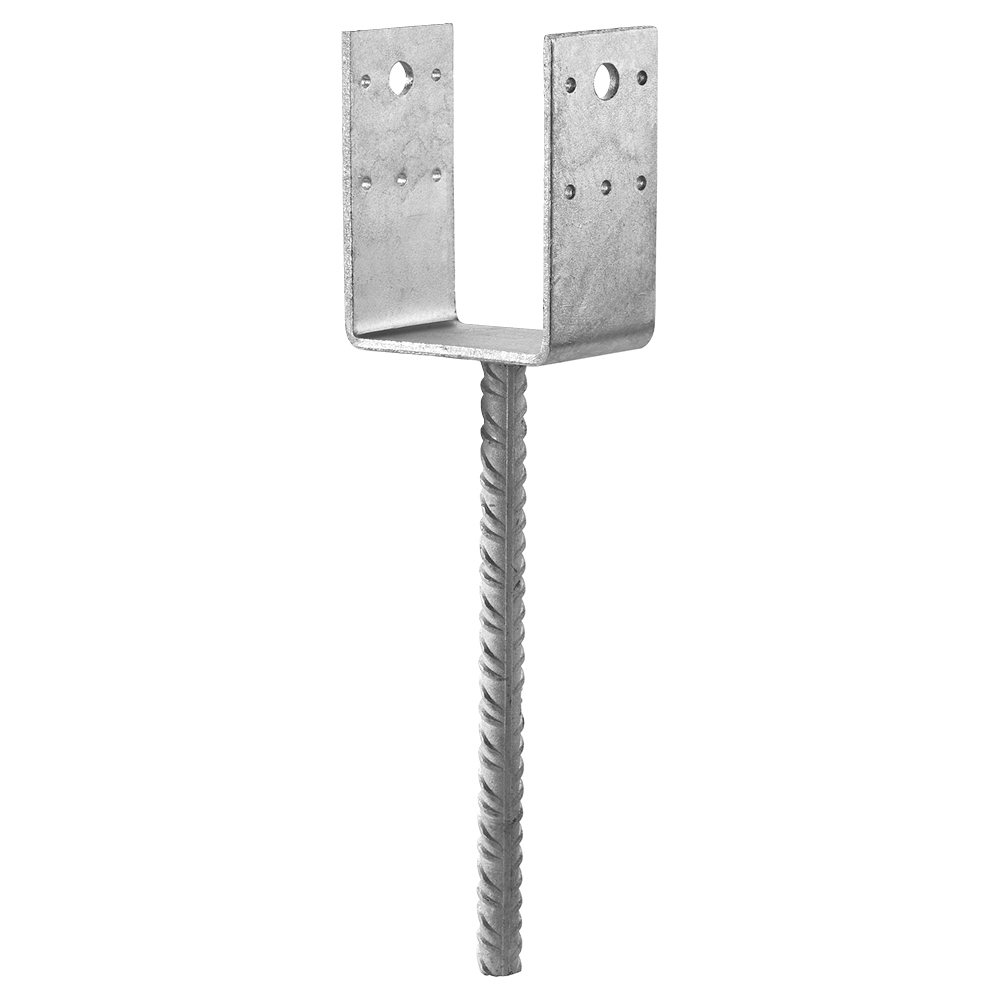

Stolpsko

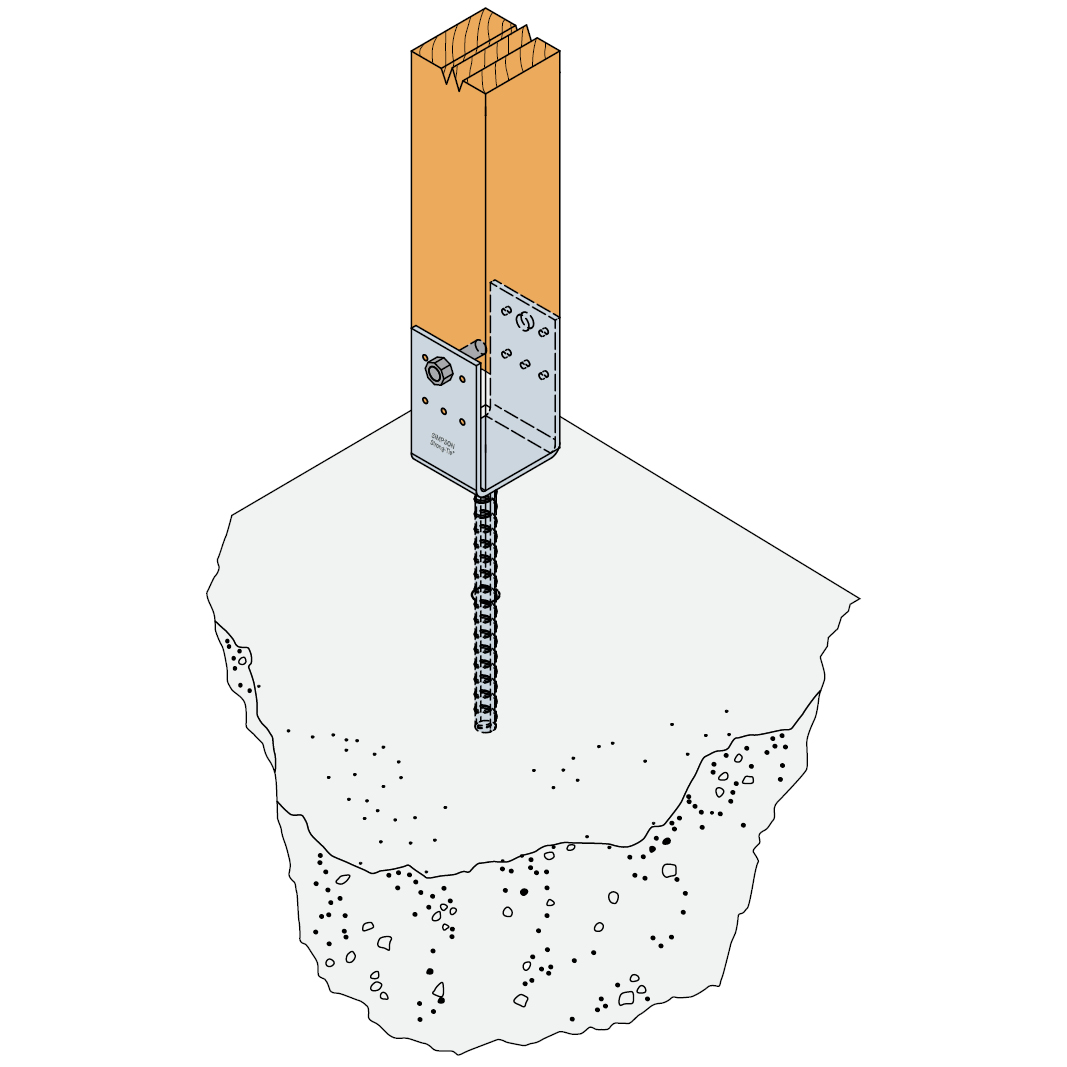

PPD-stolpskon gjuts in i betong. Avståndet från den vågräta plattan och till betongen får vara högst 50 mm.

PPD stolpskor är varmförzinkade efter svetsning och har dokumenterade lastvärden via ETA godkännandet.

Stolpskorna är försedda med Ø5 mm hål för ankarspik/ankarskruv och Ø13,5 mm hål för grövre skruvar som t.ex 12 mm SSH skruv.

Tekniskt datablad
CE-märkt
CE-märkt
Tekniskt avtal
Tekniskt avtal
EPD
EPD
Användningsklass 3
Användningsklass 3
Outdoor
Outdoor
Acier galvanisé à chaud
Acier galvanisé à chaud

Produktinformation

Bilder

PPD installer.jpg

Egenskaper

Material

  • Stålkvalitet:
    Stålplade: S235JR EN10025:2004
    Ribbestål: B550 BR+AC 10080:2006
  • Korrosionsskydd:
    Beslagen varmförzinkas och förses enligt EN/ISO1461 til ett zinkskikt på 55 μm

Teknisk data

Mått

Dimensioner

Mått
Mått
Referensbeslag mått
övrigtproduktmått[mm]Top plate hål
antal per förpackningvikt[kg]A[mm]B[mm]C[mm]F[mm]G[mm]t[mm]rund
Ø5[mm]Ø13.5
PPD48/40G-R200.854840121.525016582
PPD50/40G200.855040120.525016582
PPD73/40G-R140.937340121.525016582
PPD73/70G151.37370125250165102
PPD90/90G101.99090136.5250205124
PPD98/60G-R61.29860122.5250165102
PPD100/70G101.410070121.5250165102
PPD100/90G-R101.910090131.5250205124
PPD115/90G-R81.911590124250205124
PPD120/90G-FR101.912090121.5250205124
PPD123/90G-R41.912390120250205124
PPD140/90G-R10214090121.5250205124
PPD148/90G-R6214890117.5250205124

Karakteristisk bärförmåga

Dimensioner

Karakteristisk bärförmåga
Karakteristisk bärförmåga
Referensstolpfot kapacitet
produkt capacities - trä to betong
antal of FastenersCharacteristic capacities - trä C24[kN]
On postR₂,ₖR3,kR₄.ₖR₁,ₖ
antaltypbetong hållfasthet class
C12/15C20/25
PPD48/40G-R8CNA Ø4,0x40min (14.7 ; 13.0/kmod)3.4/kmodmin (8.3 ; 5.8/kmod)min (40.3 ; 28.0/kmod)min (40.3 ; 40.9/kmod)
PPD50/40G8CNA Ø4,0x40min (14.7 ; 12.2/kmod)3.4/kmodmin (8.3 ; 5.8/kmod)min (42.0 ; 28.0/kmod)40.9/kmod
PPD73/40G-R8CNA Ø4,0x407.3/kmod3.4/kmod5.8/kmodmin (50.8 ; 28.0/kmod)38.6/kmod
PPD73/70G10CNA Ø4,0x40min (18.4 ; 12.8/kmod)3.5/kmodmin (10.9 ; 5.8/kmod)28.0/kmodmin (69.7 ; 40.9/kmod)
PPD90/90G12CNA Ø4,0x40min (22.0 ; 13.4/kmod)6.4/kmodmin (18.7 ; 11.4/kmod)36.9/kmodmin (78.4; 54.5/kmod)
PPD98/60G-R10CNA Ø4,0x407.6/kmod3.6/kmod5.8/kmod28.0/kmodmin (73.7 ; 40.9/kmod)
PPD100/70G10CNA Ø4,0x408.7/kmod3.7/kmod5.8/kmod28.0/kmod40.9/kmod
PPD100/90G-R12CNA Ø4,0x40min (22.0 ; 11.7/kmod)6.6/kmodmin (18.7 ; 11.4/kmod)36.9/kmodmin (99.4 ; 54.5/kmod)
PPD115/90G-R12CNA Ø4,0x409.9/kmod7.0/kmod11.4/kmod36.9/kmod54.5/kmod
PPD120/90G-FR12CNA Ø4,0x409.4/kmod7.2/kmod11.4/kmod36.9/kmod54.5/kmod
PPD123/90G-R12CNA Ø4,0x409.1/kmod7.2/kmod11.4/kmod36.9/kmod54.5/kmod
PPD140/90G-R12CNA Ø4,0x407.8/kmod7.2/kmod11.4/kmod36.9/kmodmin (102.2 ; 54.5/kmod)
PPD148/90G-R12CNA Ø4,0x407.3/kmod7.3/kmod11.4/kmod36.9/kmodmin (99.9 ; 54.5/kmod)

Kombinerad last:

\left(\frac{F_{1,d}} {R_{1,d}}\right)+\left(\frac{H_{i,d}} {R_{H,i,d}}\right)\le1eller

\left(\frac{F_{2,d}} {R_{2,d}}\right)^2+\left(\frac{H_{i,d}} {R_{H,i,d}}\right)^2\le1

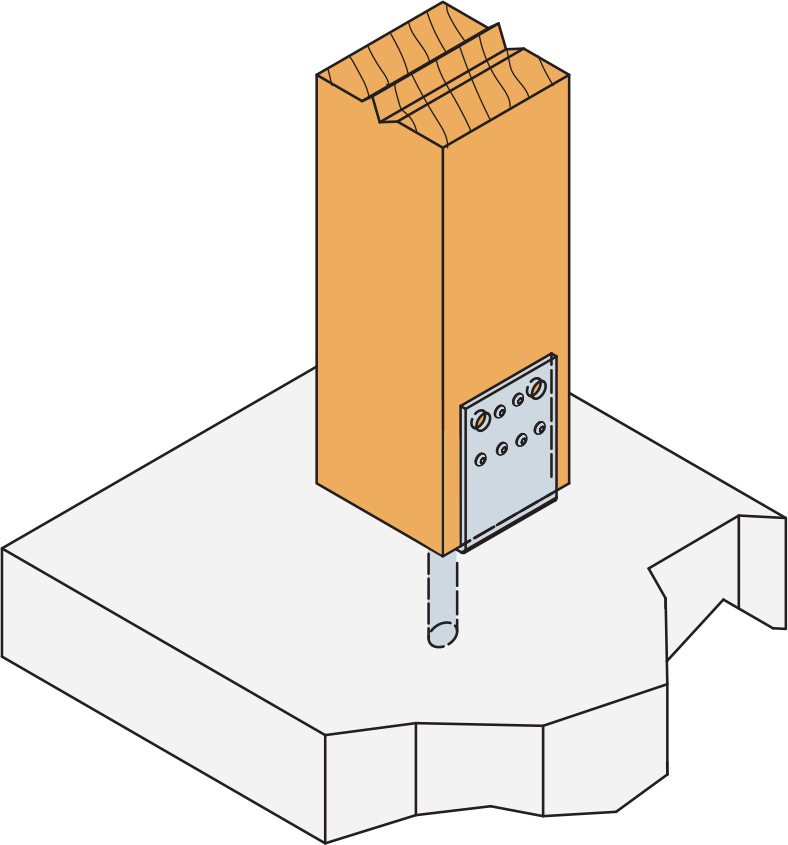

Montage

Montage

Fastsättning

  • Till fastsättning i stolpen används CNA4,0xℓ ankarspik, CSA5,0xℓ beslagsskruv eller alternativt fastsättning med bultar
  • Stolpskorna kan ta upp tryck, drag och vågrät last

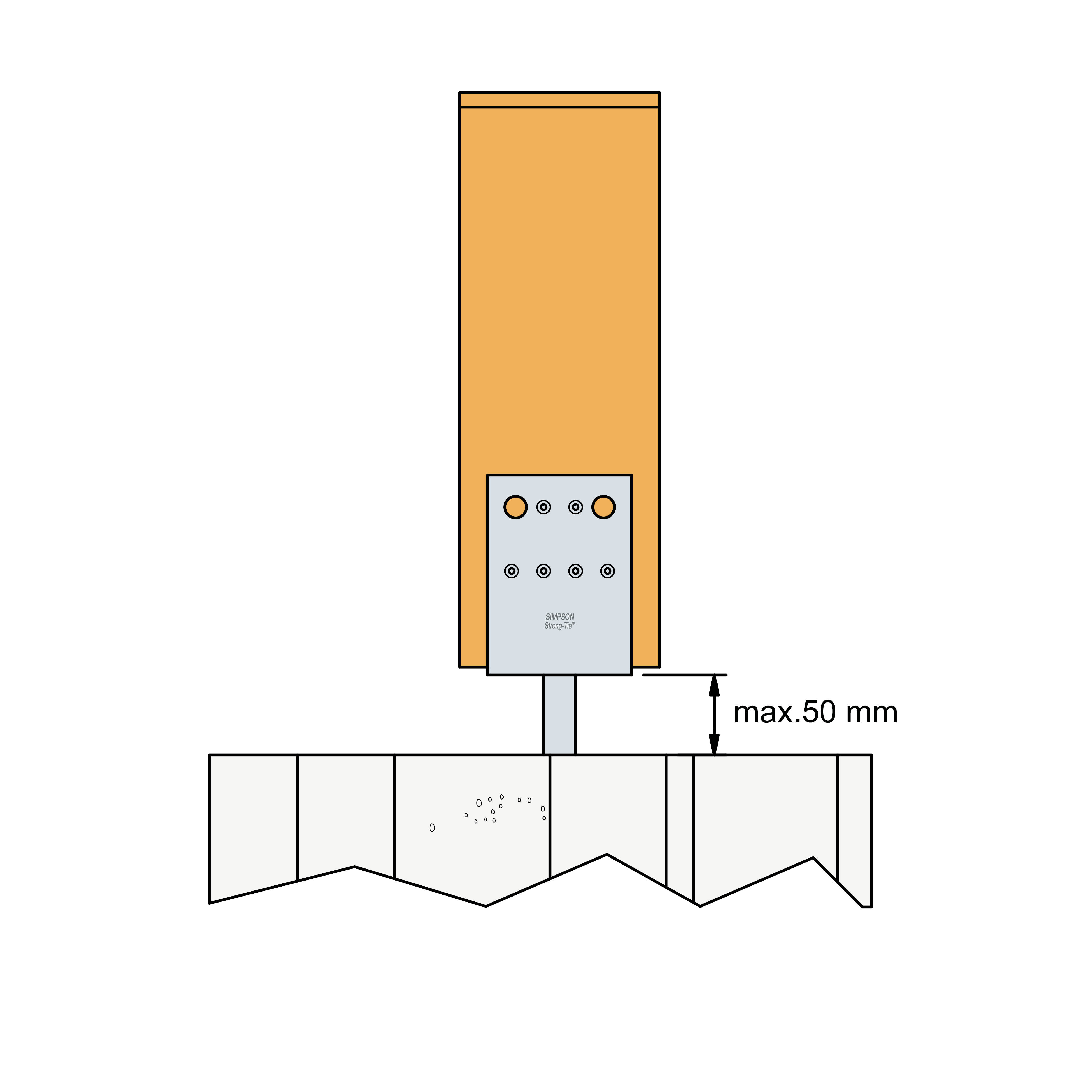

  • Avståndet från den vågräta plattan och till betongöverkanten
    får vara högst 50 mm.
PPD installer.jpg

Certifiering

Prestandadeklaration (DoP)

se-dop-e07-0285-08-s-2.pdf
product.doc.history.show
se-dop-e07-0285-06.pdf
se-dop-e07-0285-issue-5.pdf
se-dop-e07-0285-issue-4.pdf
89896f6e178b3568c92f189fadf9a96dfcb26dfb-pdf.pdf

Europeisk teknisk bedömning (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
