CNA

Ankarspik

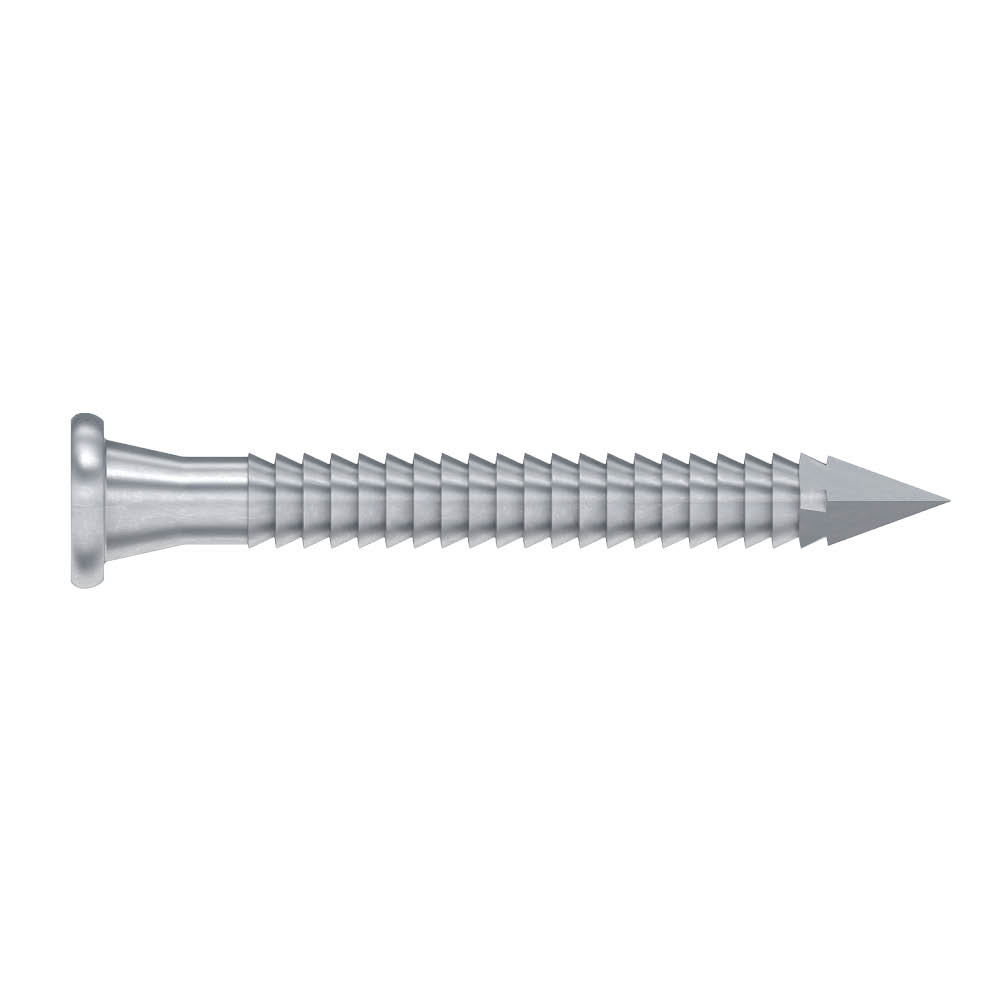

Ankarspik CNA är särskilt utvecklad för att sätta fast stålbeslag på trä. Förspikningen ökar utdragsbärförmågan i trä mycket jämfört med en slät spik. Huvudet är utformat så att det passar perfekt i beslag.

CE-märkt
Tekniskt avtal
Användningsklass 2
Electrogalvanized steel 12 µm
Solid Wood

Produktinformation

Bilder

Egenskaper

Material

  • Kolstål C9D eller C10D

Fördelar

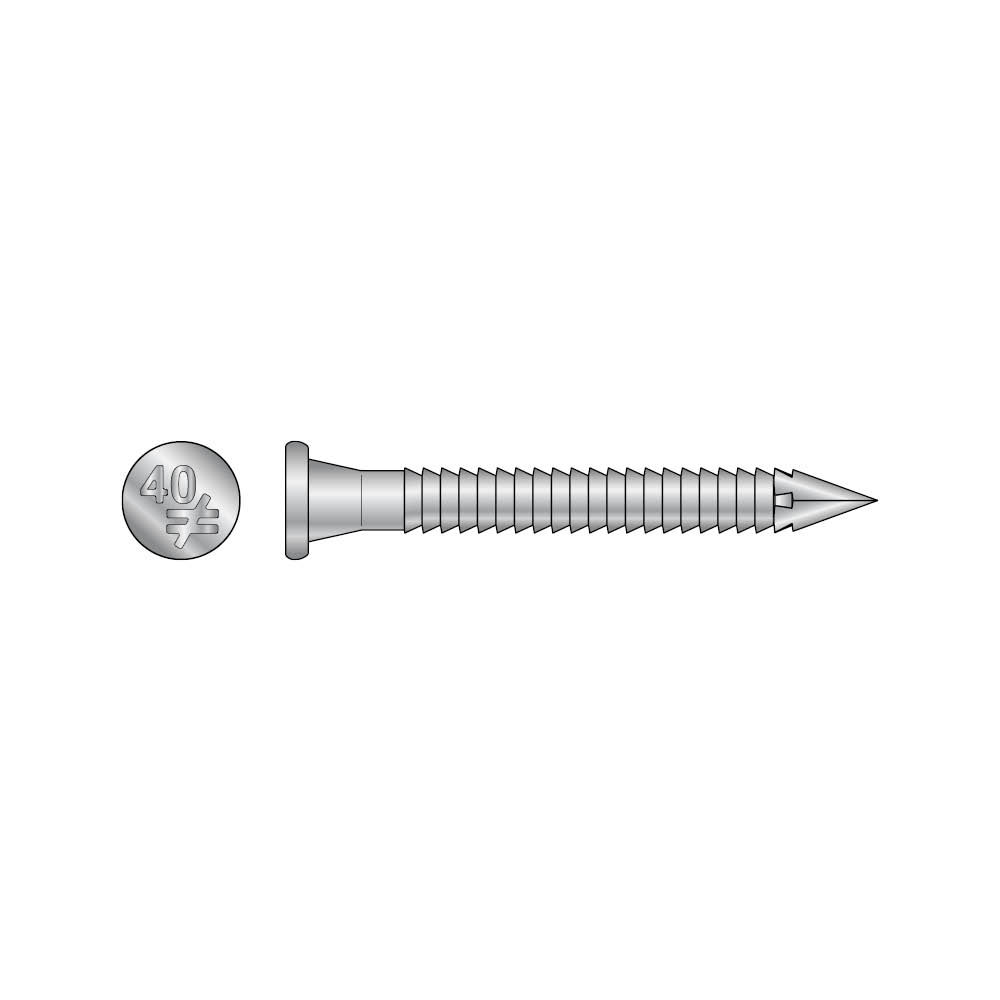

  • Den koniska formen under huvudet ser till att spiken får full kontakt med beslaget
  • Hög utdragsbärförmåga

Applikationer

Monteras på

  • Huvudbalk / sekundärbalk: massivt trä, komposittømmer, limet laminerat trä

Användningsområden

  • Montering av vinkelbeslag

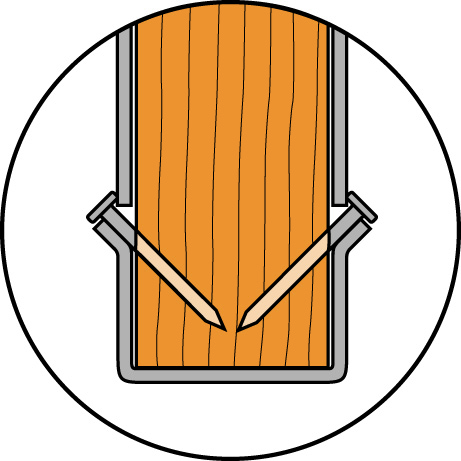

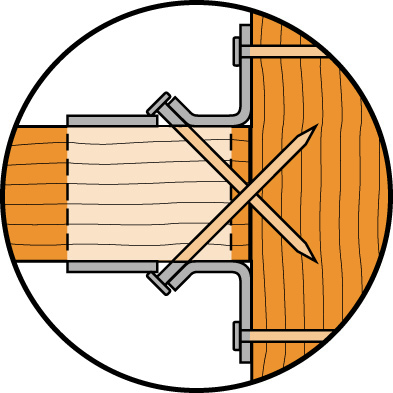

  • Balkskor
  • Vinddragband etc.
  • Hålplåt

Teknisk data

Dimensioner

Mått

Art. nr. Gunnebo art.nr Dimensioner [mm] Antal per förpackning Outerbox
L d dh
CNA2.5x35------
CNA3.4x60-----
CNA3.1x22-223.16.2500-
CNA3.1X60-606.2250-
CNA3.7X50-503.77.4250-
CNA4.0X35Z46493535472502000
CNA4.0X40Z4652374072502000
CNA4.0X50Z4657325072502000
CNA4.0X60Z4663356072502000
CNA4.0X75Z4666367572502000
CNA4.0X100-10072502000

Produktkarakteristisk egenskaper

Art. nr. Characteristic Lateral Capacities Rlat,k
/ Material Thickness [mm] [kN]
Characteristic Axial Capacity Rax,k [kN] Characteristic Capacities [kN]
1,2 mm 1,5 - 2,0 mm 2,5 - 4,0 mm Rax,k Rlat,k
CNA2.5x35------
CNA3.1x22------
CNA3.1X60----0.951.64
CNA3.4x60------
CNA3.7X501.91.91.90.90.911.98
CNA4.0X351.71.71.60.60.611.66
CNA4.0X401.91.91.80.70.741.85
CNA4.0X502.22.22.210.982.22
CNA4.0X602.42.42.41.21.232.36
CNA4.0X752.52.52.51.51.452.5
CNA4.0X1002.52.52.51.41.432.48

Se relevanta ITTR eller ETA för mer information.

Prestandavärden baseras på trädensitet 350 kg/m3.

Certifiering

Teknisk dokumentation DoP

European Technical Assessment (ETA)
