AG922

Massiv vinkel med stor lastförmåga

AG922 är ett nytt massivt vinkelbeslag tillverkat av 2,5 mm galvaniserat stål. De två ribborna ökar beslagets lastförmåga.

Tekniskt datablad
CE-märkt
CE-märkt
Tekniskt avtal
Tekniskt avtal
Indoor
Indoor
Electrogalvanized steel Z275
Electrogalvanized steel Z275
Användningsklass 2
Användningsklass 2
EPD
EPD
Tillgänglig i Connector Selector
Tillgänglig i Connector Selector

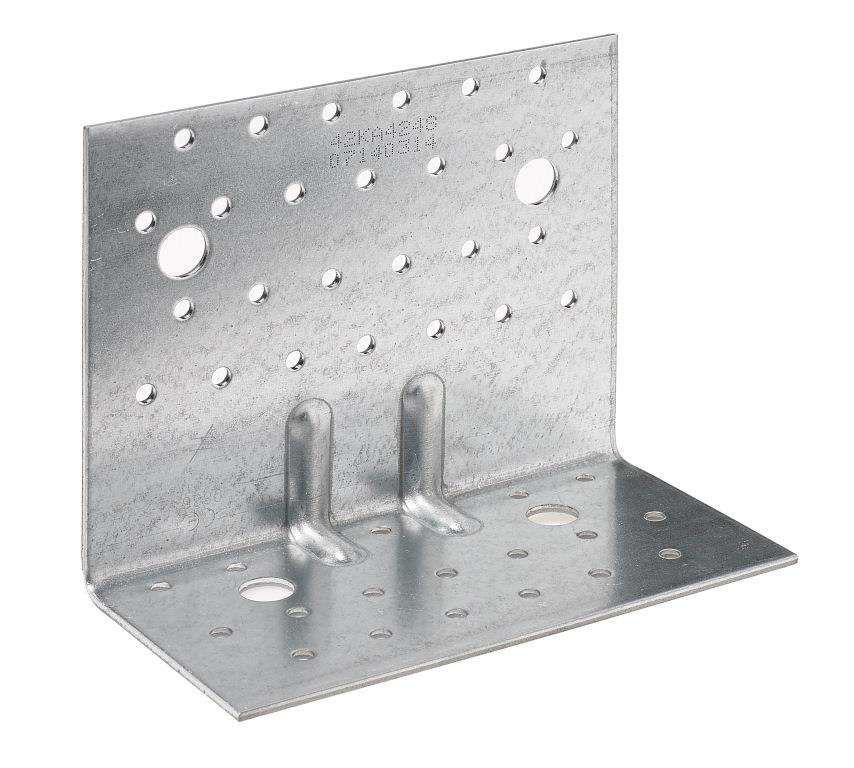

AG 922 PROFIL web.jpg

Produktinformation

Bilder

AG922 inst. wood.jpg

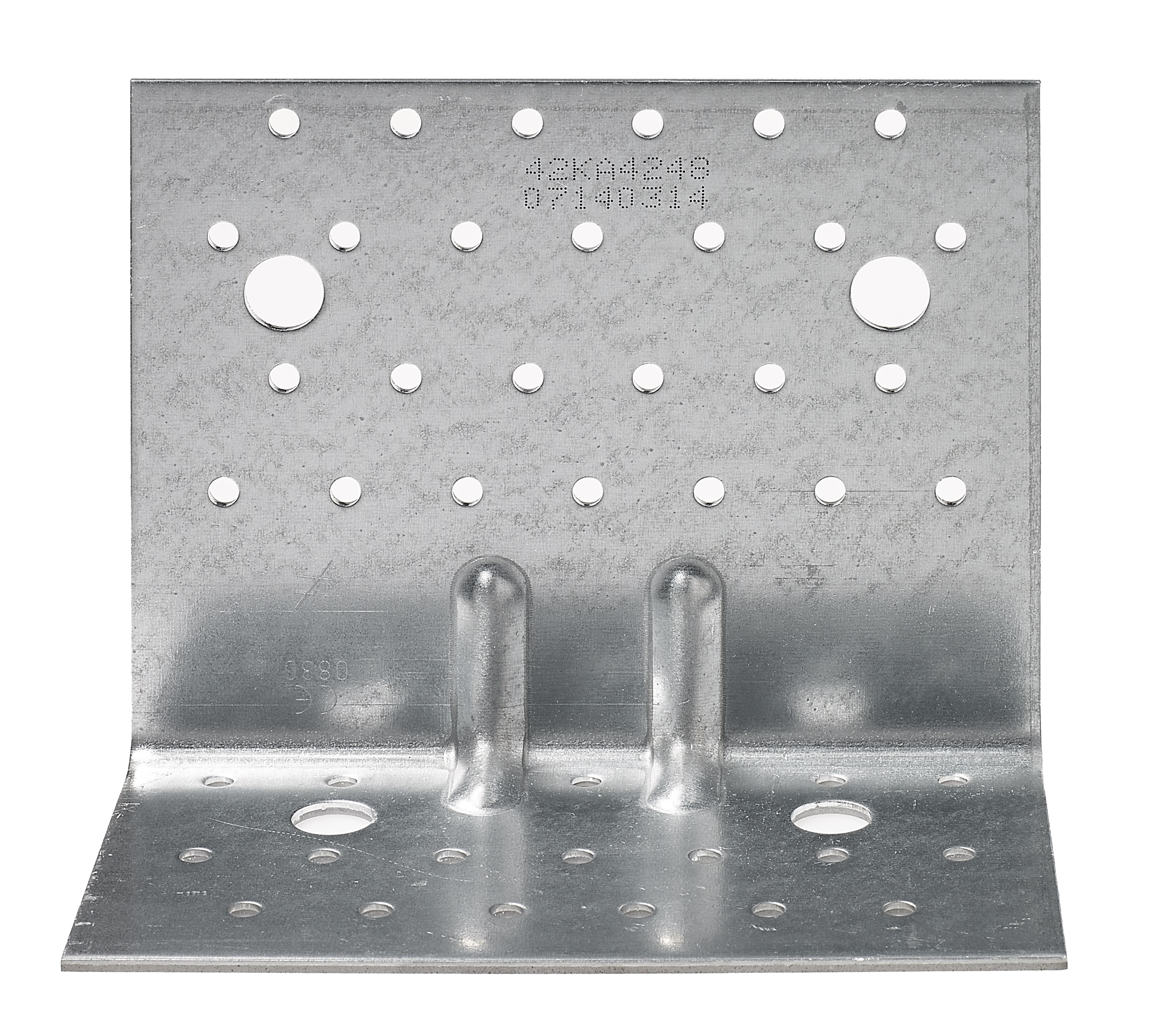

AG 922-jpeg.jpg

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 på båda sidorna när zinkbeläggningens tjocklek är cirka 20 μm

Fördelar

  • Kraftigt väldokumenterat beslag
  • För trä/trä-fogar
  • För trä/betong-fogar
  • CE-godkänt
  • Många möjligheter i modernt byggeri med trä/betong-fogar

Applikationer

Monteras på

  • Trä-trä
  • Trä-betong

Användningsområden

  • Montering av mindre balkar och reglar

Teknisk data

Mått

Dimensioner

Mått
Referensbeslag mått
produktmått[mm]balk[mm]fläns B[mm]övrigt
A[mm]B[mm]C[mm]tjocklek[mm]rundrundantal per förpackningvikt[kg]
Ø5[mm]Ø13Ø5[mm]Ø13[mm]
AG922121791502.526218225.00.54



Karakteristisk bärförmåga - Balk-balk fogningar - 2 vinkelbeslag per fog

Karakteristisk bärförmåga - Balk-balk fogningar - 2 vinkelbeslag per fog
Referensvinkelbeslag kapacitet
produkt capacities - trä to trä - Beam to beam - Full nailing
antal of Fastenerskarakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
balkfläns BR₁,ₖR2,k = R3,k[kN]
antalantalCNA4.0x50CNA4.0x50
AG922161318.529.5

För att erhålla hållfasthetsvärdena för ett enskilt beslag bör värdena i tabellen ovan delas med två, förutsatt att den understödda balken är låst mot rotation. Vänligen konsultera vår ETA-06/0106 om balken är fri att rotera.

Karakteristisk bärförmåga - Balk-stolp fogningar - 2 vinkelbeslag per fog

Referensvinkelbeslag kapacitet
produkt capacities - trä post to trä beam
antal of Fastenerskarakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
balkfläns BR₁,ₖ
antalantalCNA4.0x50
AG92212.013.019.5

För att erhålla hållfasthetsvärdena för ett enskilt beslag bör värdena i tabellen ovan delas med två, förutsatt att den understödda balken är låst mot rotation. Vänligen konsultera vår ETA-06/0106 om balken är fri att rotera.

Karakteristisk bärförmåga - Balk-betong fogningar - 2 vinkelbeslag per fog

Referensvinkelbeslag kapacitet
produkt capacities - trä beam to rigid stöd
antal of Fastenerskarakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
balkfläns BR₁,ₖR2,k = R3,k
antaltypantaltypCNA4.0x50CNA4.0x50
AG92216.0CNA*2.0Ø1230.648.2

* Refera till tabellen över karakteristisk kapacitet för att se vilka typer av fästelement som kan användas i Flik A. Kapaciteterna varierar beroende på vilken typ av fästelement som används.

Kravet på bultens dimensionerade hållfasthet R#,d bestäms från (Bultfaktor x dimensionerad last F#,d) för den önskade lastens riktning och fästelementet. Hänvisa till Simpson Strong-Tie sortiment av ankare för lämpliga ankare. Typisk ankarlösning beror på betongtyp, avstånd och kantavstånd.

För att erhålla hållfasthetsvärdena för ett enskilt baslag bör värdena i tabellen ovan delas med två, förutsatt att den understödda balken är låst mot rotation. Vänligen konsultera vår ETA 06/0106 om balken är fri att rotera.

Karakteristisk bärförmåga - Stolp-betong fogningar - 2 vinkelbeslag per fog

Karakteristisk bärförmåga - Stolp-betong fogningar - 2 vinkelbeslag per fog
Referensvinkelbeslag kapacitet
produkt capacities - trä post to rigid stöd
antal of Fastenerskarakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
balkfläns BR₁,ₖ
antaltypantaltypCNA4.0x50
AG92212.0CNA*2.0Ø1237.5

* Refera till tabellen över karakteristisk kapacitet för att se vilka typer av fästelement som kan användas i Flik A. Kapaciteterna varierar beroende på vilken typ av fästelement som används.

Kravet på bultens dimensionerade hållfasthet R#,d bestäms från (Bultfaktor x dimensionerad last F#,d) för den önskade lastens riktning och fästelementet. Hänvisa till Simpson Strong-Tie sortiment av ankare för lämpliga ankare. Typisk ankarlösning beror på betongtyp, avstånd och kantavstånd.

För att erhålla hållfasthetsvärdena för ett enskilt baslag bör värdena i tabellen ovan delas med två, förutsatt att den understödda balken är låst mot rotation. Vänligen konsultera vår ETA 06/0106 om balken är fri att rotera.

Montage

Montage

Anslutningar

På trä kan användas:

  • CNA ankarspikar
  • CSA beslagsskruvar
  • Bultar
  • LAG skruvar

På betong kan användas:

  • Mekaniska ankare: WA
  • Kemiska ankare: AT-HP + LMAS

Installation

  1. Kom med bjälken nära bärlinan,
  2. Fäst Vinkelbeslaget i bjälken med spikar eller skruvar
  3. Om bärlinan är av trä, fäst även vinkelbeslaget i bärlinan med spikar eller skruvar,
  4. Om bärlinan är av betong, fäst vinkelbeslaget medhjälp av installationsdetaljer från ankaret.

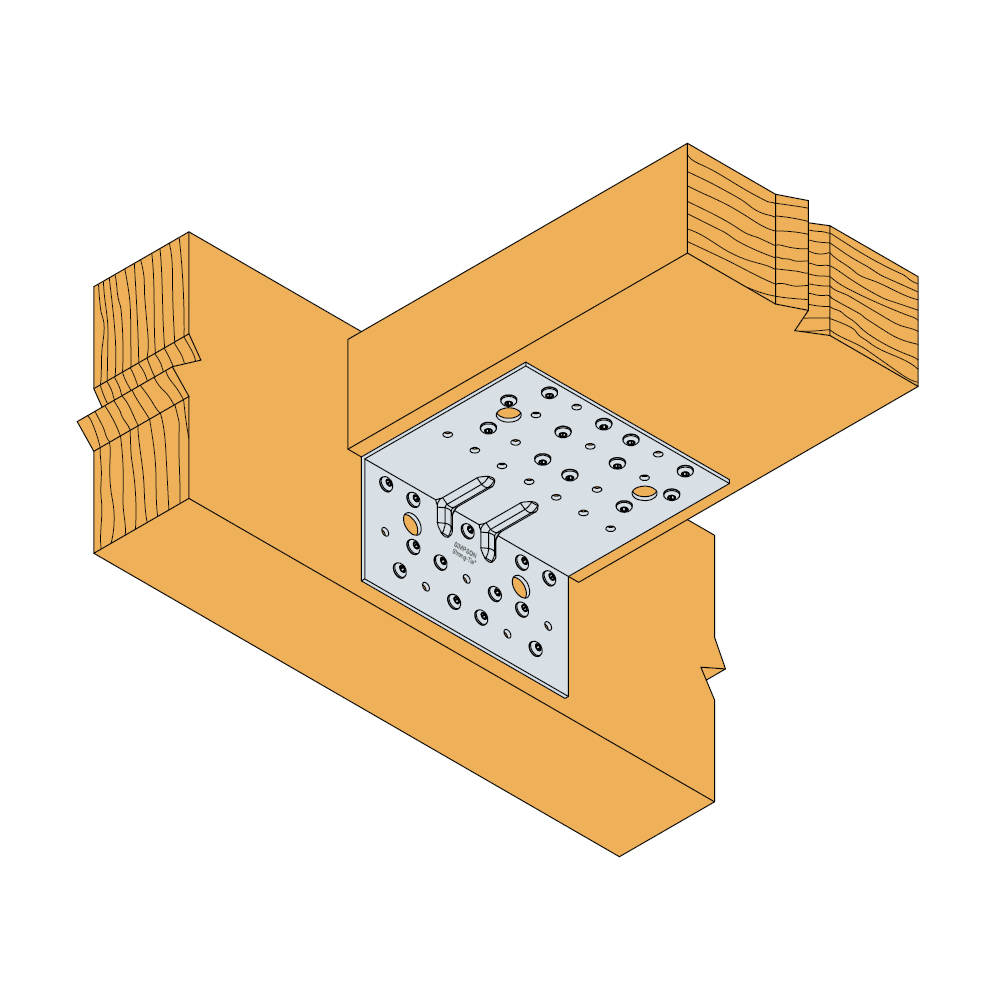

AG922 inst. wood.jpg
AG922 inst. wood.jpg

Tekniska anmärkningar

Teknisk information

Två vinkelbeslag per fog
Vinkelbeslagen förutsätts placeras precis ovanför varandra.
F1                 Lyftande kraft som verkar mitt i takåsen.
F2 och F3     Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4 och F5     Tvärgående kraft som verkar mitt för vinkelbeslagen i balkens riktning i höjden e över balken.


Ett vinkelbeslag per fog
F1                 Lyftande kraft som verkar i vinkelbeslagets centrala axel, men på avstånd från vinkelbeslagets vertikala flik.
                    Om åsen är förhindrad att rotera, blir bärförmågevärdet hälften av bärförmågan för en fog med två vinkelbeslag.
F2 och F3     Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4                 Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar in mot vinkelbeslaget i höjden e över balken.
F5                 Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar bort från vinkelbeslaget i höjden e över balken.


Certifiering

Europeisk teknisk bedömning (ETA)

eta-06-0106-2026-03-09.pdf
product.doc.history.show
eta-06-0106-2021-04-09.pdf
eta-06-0106-2020-01-29-cor1.pdf
eta-06-0106.pdf
eta-060106-sst-ab-r10-2018-issued.pdf
eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
