PFP

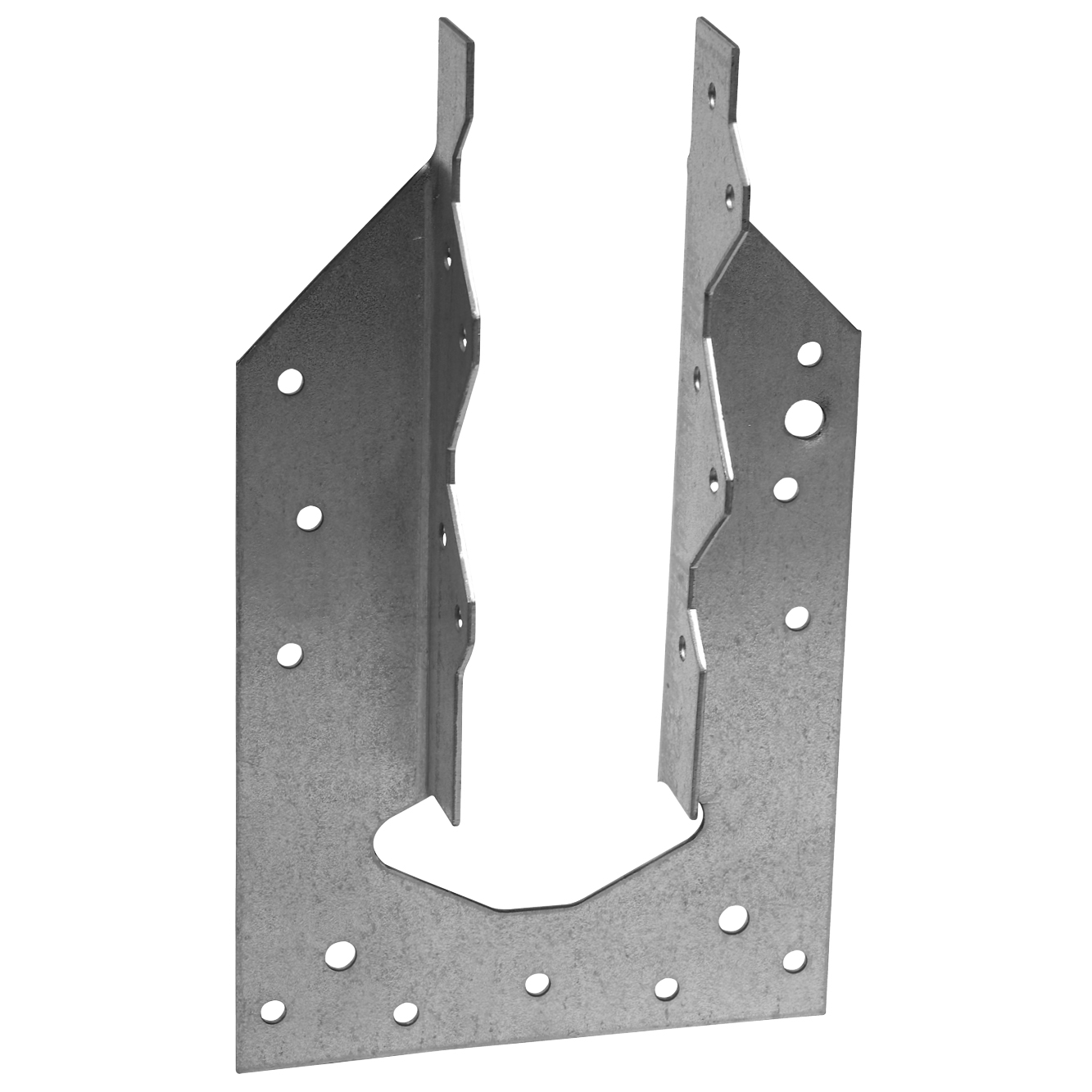

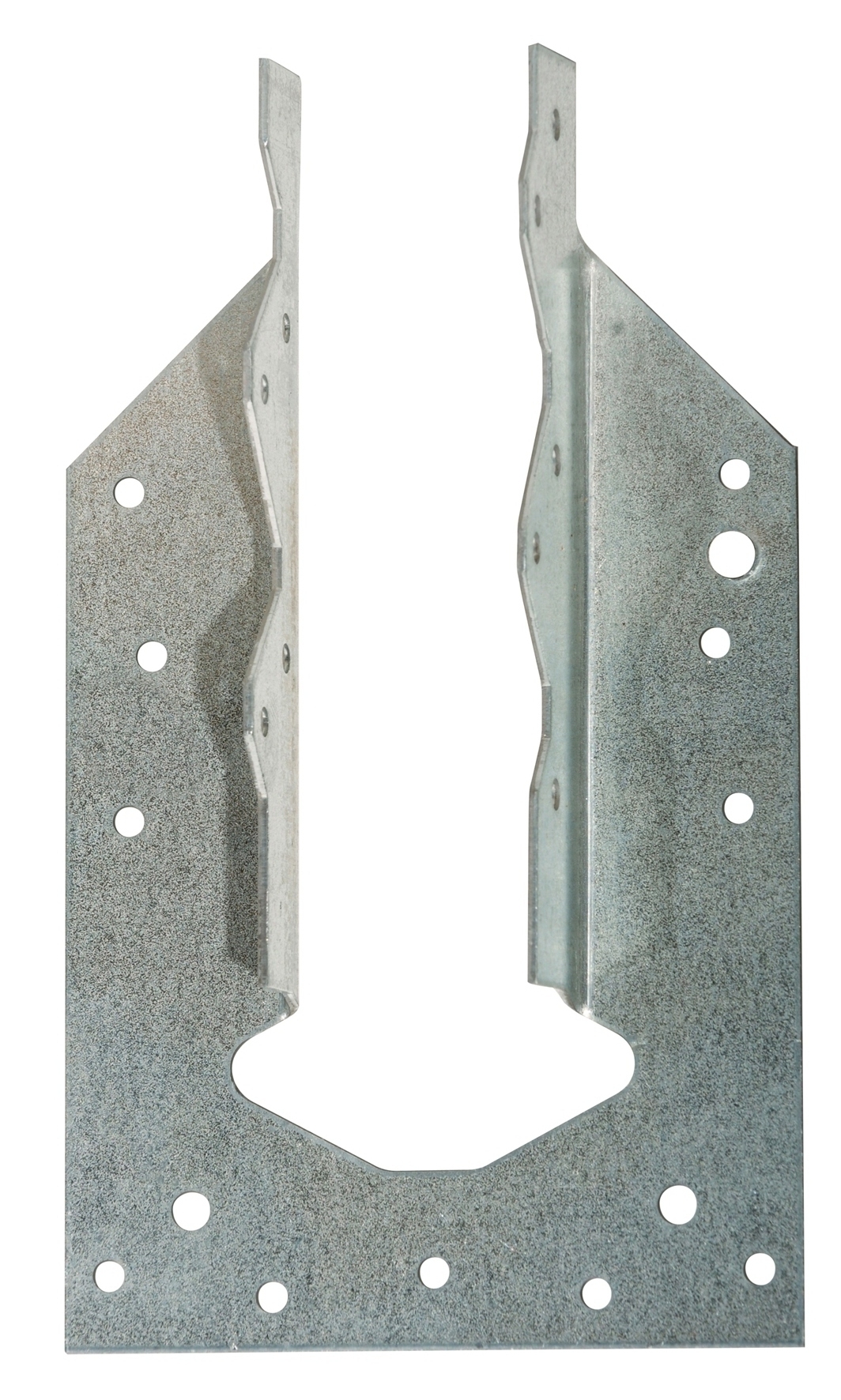

Gaffelankare

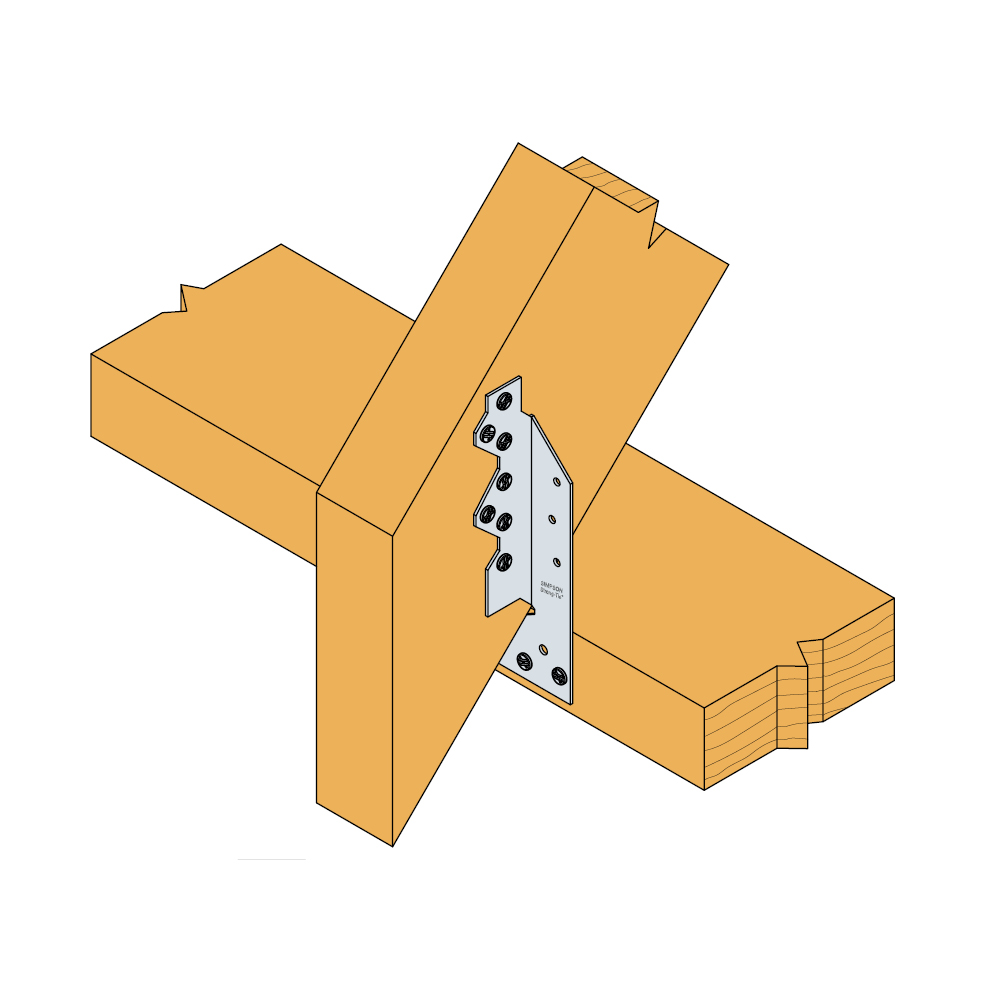

Gaffelankare (PFP) används till förankring av takstol och balkar på underliggande träkonstruktioner. Den korta typen används till förankring på en smal regel (med en höjd på minst 45 mm) medan den långa typen används till förankring till en stolpkonstruktion.

CE-märkt
Tekniskt avtal
Användningsklass 2
Electrogalvanized steel 20 µm

Produktinformation

Egenskaper

Material

  • Stålkvalitet:
    Förzinkat stål S250GD + Z275 i enlighet med EN 10346
  • Rostskydd:
    275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Ändträet lyfts upp från underlaget vilket minskar risken för fuktsugning genom ändträet

Applikationer

Monteras på

  • Trä-trä

Användningsområden

  • Gaffelankare (PFP) används till förankring av takstol och balkar på underliggande träkonstruktioner
  • Den korta typen används till förankring på en smal regel (med en höjd på minst 45 mm)

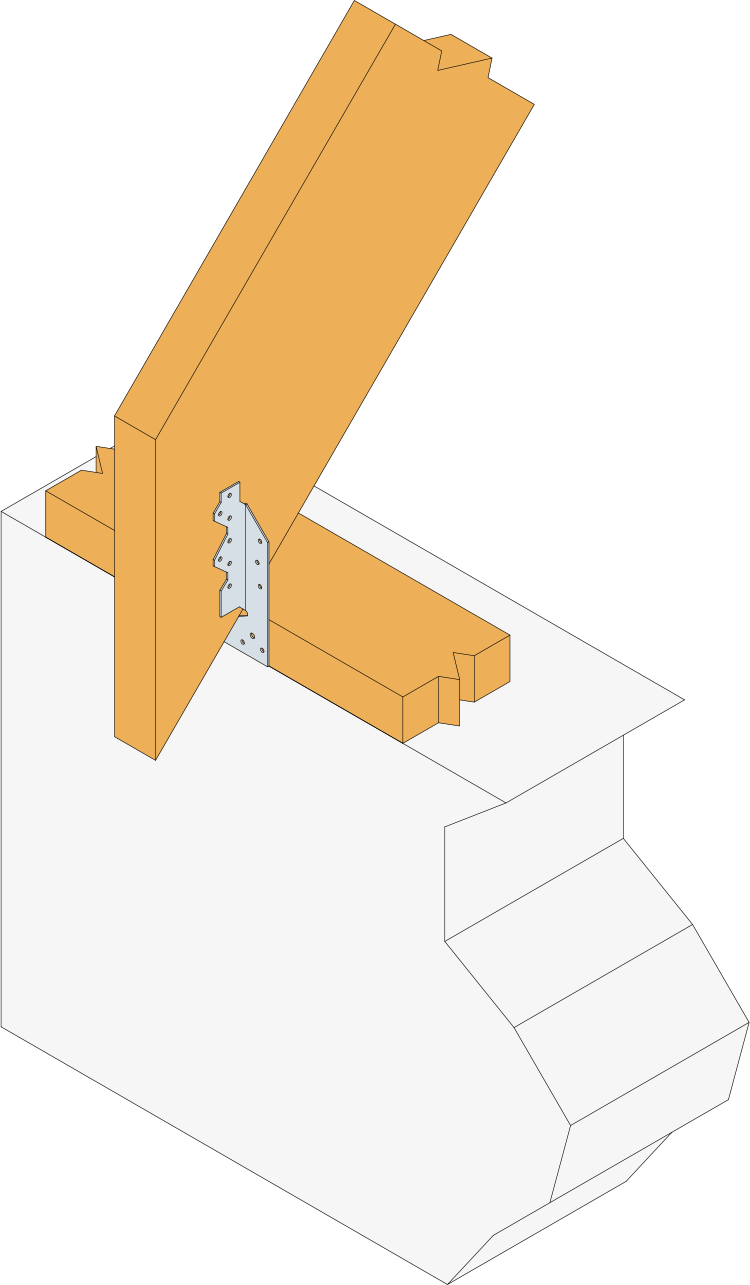

  • Den långa typen används till förankring till en stolpkonstruktion

Teknisk data

Dimensioner

Dimensioner

Art. nr. Mått [mm] Hål
A B C D E t Ø5 Antal
PFP36/17017012236-1001.5-9 + 6 + 5
PFP36/39038612236501001.5-9 + 6 + 5 + 28
PFP48/17017012248-1001.5325
PFP48/39038612248501001.5-14 + 6 + 5 + 28

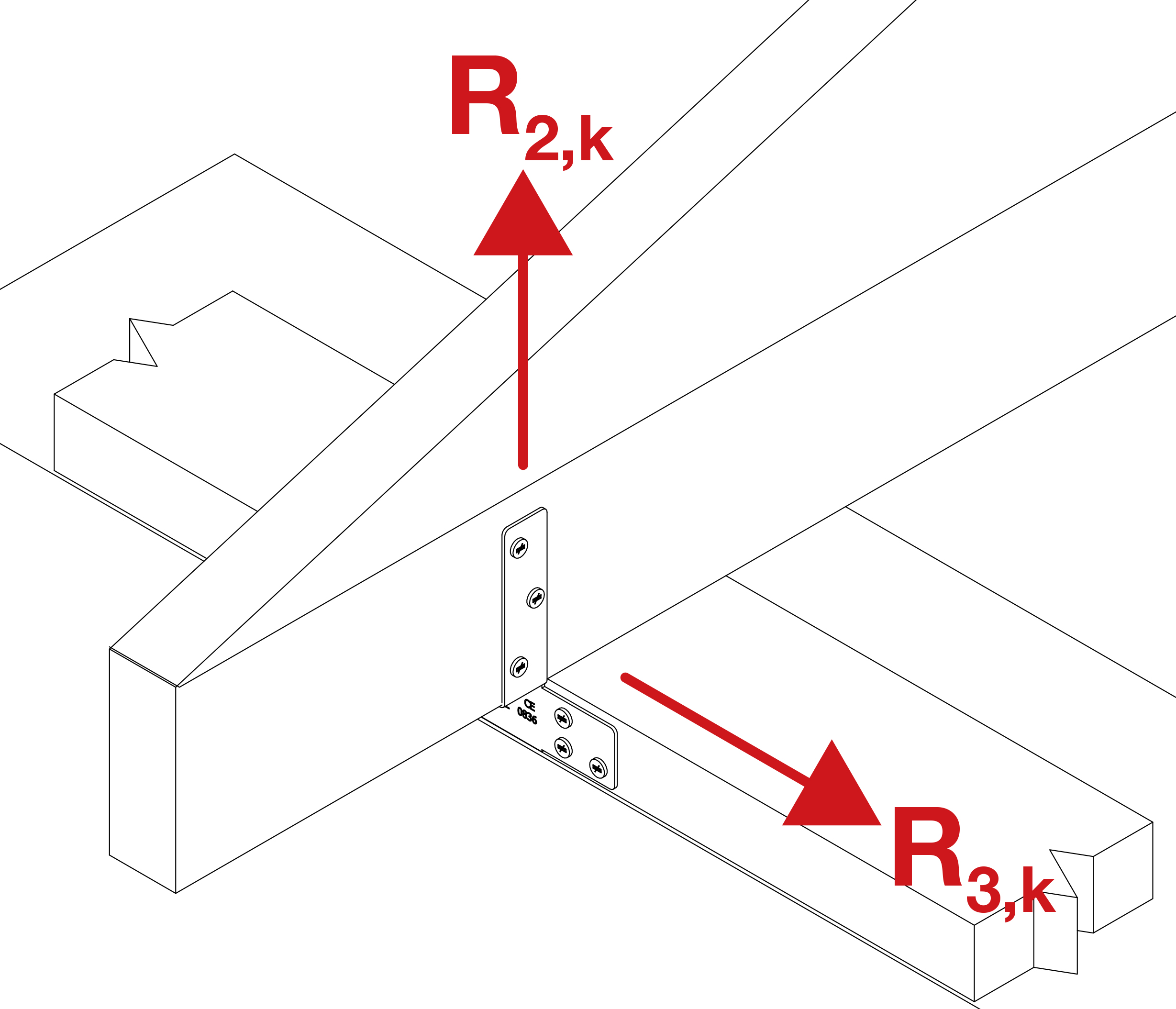

Karakteristisk bärförmåga

Art. nr. Sammanfogningen Karakteristisk bärförmåga, 1 fästen per fog [R1,k] [kN]
Typ Antal i den nedre delen Antal i flikar
PFP36/170CNA3.1x223 - 4 - 52+2 - 2+2 - 3+32.3 - 3.1 - 3.9
PFP36/390CNA3.1x223 - 4 - 5 - 122+2 - 2+2 - 3+3 - 6+62.3 - 3.1 - 3.9 - 9.3
PFP48/170CNA3.1x403 - 4 - 52+2 - 2+2 - 3+34.2 - 5.6 - 7.1
PFP48/390CNA3.1x403 - 4 - 5 - 122+2 - 2+2 - 3+3 - 6+64.2 - 5.6 - 7.1 - 16.9

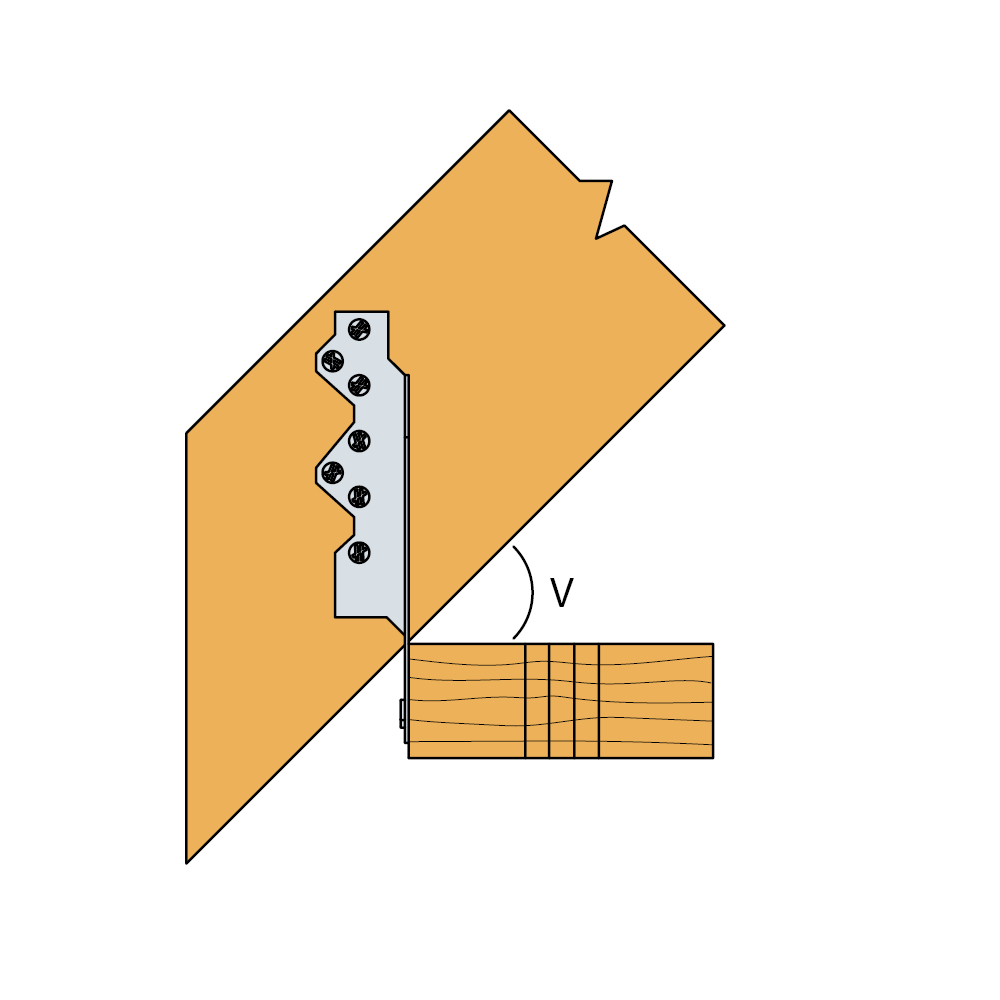

Montage

Montage

Fastsättning

  • Till fastsättning används CNA3,1xL ankarspik eller CSA4,0xL beslagsskruv.
    Det placeras lika många spikar/skruvar i flikarna, och i den nedersta delen av gaffelankaret sätts 2 gånger antalet spikar/skruvar per flik.

Certifiering

Teknisk dokumentation DoP

European Technical Assessment (ETA)
