NP-Z

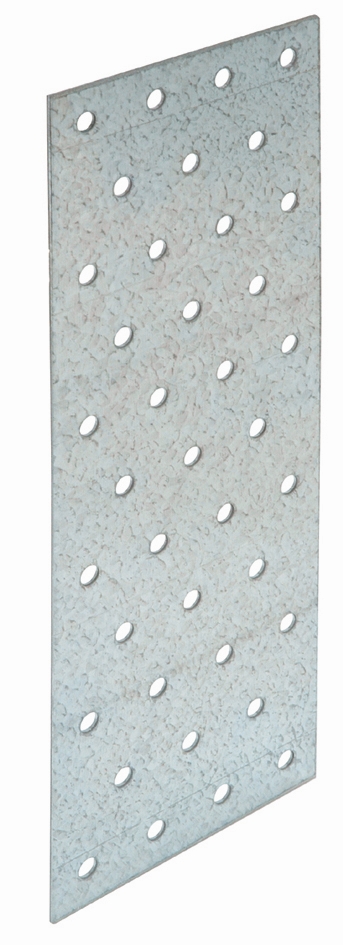

ZPRO Hålplattor
NP-hålplattor kan användas som skarvplattor i träkonstruktioner av alla slag. Det finns många olika användningsmöjligheter till hålplattorna, som finns i olika storlekar och tjocklekar. Det rekommenderas att man alltid använder 2 hålplattor per fog och att trädelarna som ska sammanfogas har samma bredd.
Det starkaste alternativet utomhus
ZPRO är en unik ytbehandling som motsvarar en zintjocklek på 55 μm och kan med fördel användas utomhus.

CE-märkt

Ny

Outdoor
EPD

Användningsklass 3

ZPRO
Produktinformation
Egenskaper
Material
Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
Korrosionsskydd:
ZPRO coating – motsvarande en zinktjocklek på cirka 55 μm
Fördelar
Flexibla beslag med hög flexibillitet
Applikationer
Monteras på
Används med: Konstruktionsträ, Limträ och KL-trä
Användningsområden
- Stolp till bakfogar
- Skarvning av två reglar
- Reperation och förstärkning
Teknisk data

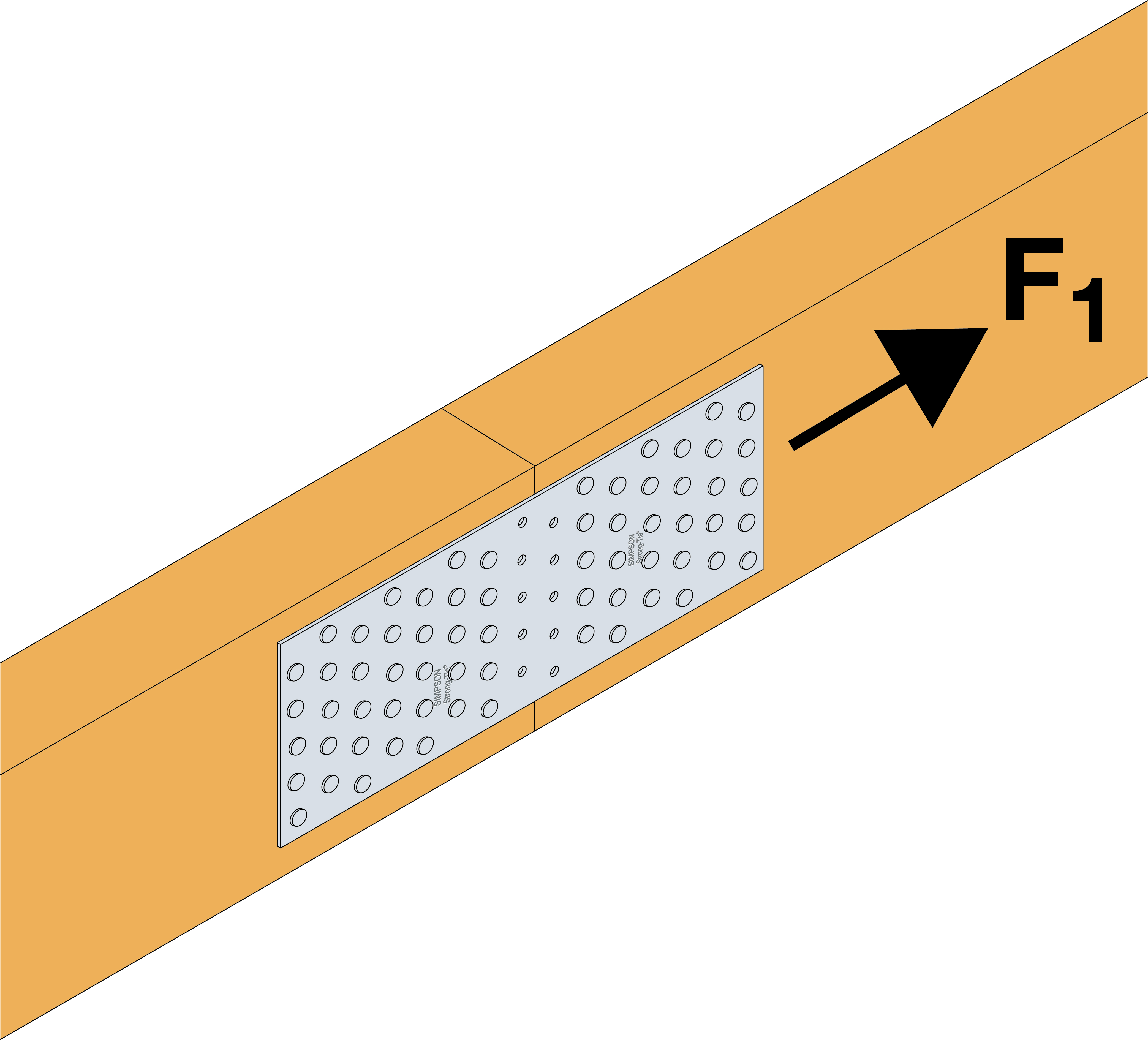

Dimensioner och karakteristiska värden
| Referens | beslag mått | spik plates kapacitet | |||||
|---|---|---|---|---|---|---|---|
| övrigt | produktmått[mm] | balk | Characteristic Capacities[kN] | ||||
| antal per förpackning | A[mm] | B[mm] | tjocklek[mm] | rund | R₁,ₖ | ||
| antal | diameter | ||||||
| NP20/100/200Z | 25 | 100 | 200 | 2 | 45.0 | Ø5 | min (n x Rlat,k ; 44.6/kmod) |
| NP20/120/300Z | 25 | 120 | 300 | 2 | 83.0 | Ø5 | min (n x Rlat,k ; 53.5/kmod) |
n: Antal spik
Rlt,k: Skjuvkapacitet för fästet

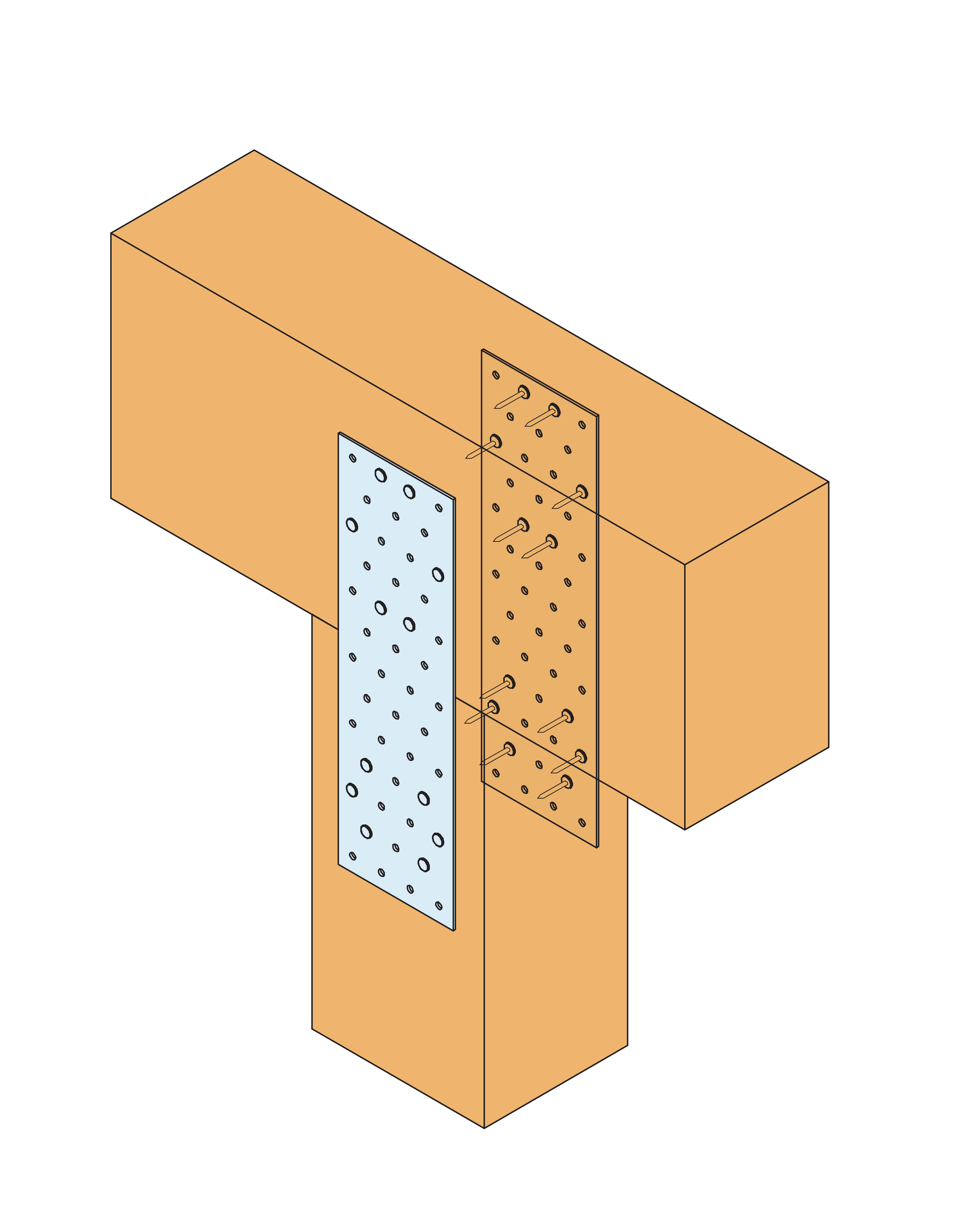

Montage
Montage
Fastsättning
- CNA ankarspik Ø4.0xℓ
- CSA ankarskruv Ø5.0xℓ
Certifiering
Environmental Product Declarations (EPD)
