Dragankarbeslag

AH-beslagen används till balk-balkfogar (AH9035 och AH16050) eller till fogar mellan balk/stolpe/trästolpar och betong.

AH19050/2 och AH29050/2 har samma hålmönster som vinddragband BAN1540 och BAN2040.

OBS: AH9035 har ETA-06/0106, övriga har ETA-07/0285.

Tänk på att fyrkatsbricka US säljs separat.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Electrogalvanized steel 20 µm

EPD

Indoor

Användningsklass 2

Produktinformation

Bilder

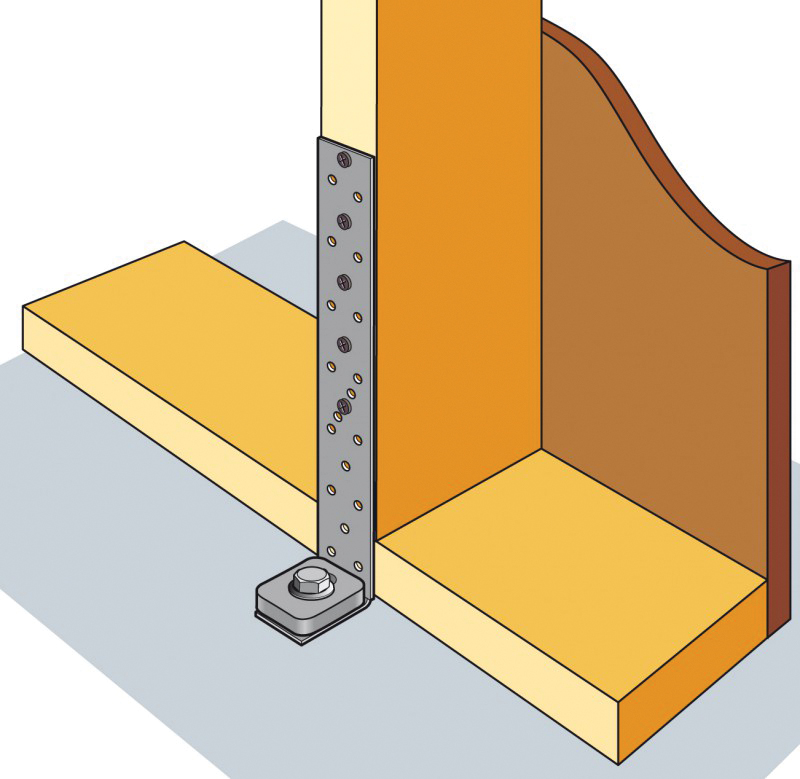

Fig. 1: Installation with one plate in the bottom, 45 mm

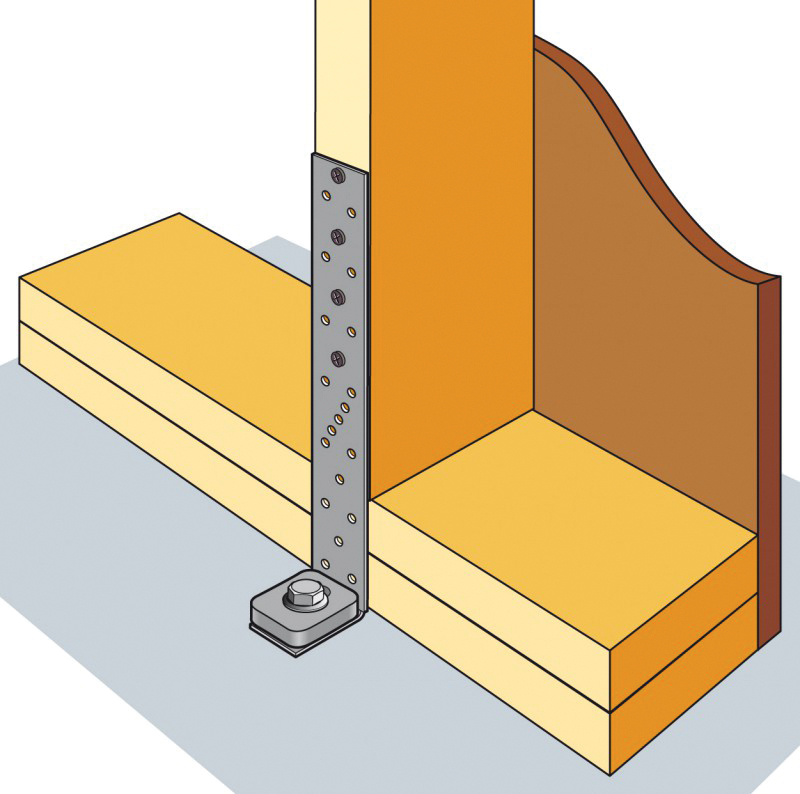

Fig. 2: Installation with 2 plates in the bottom, 45 mm

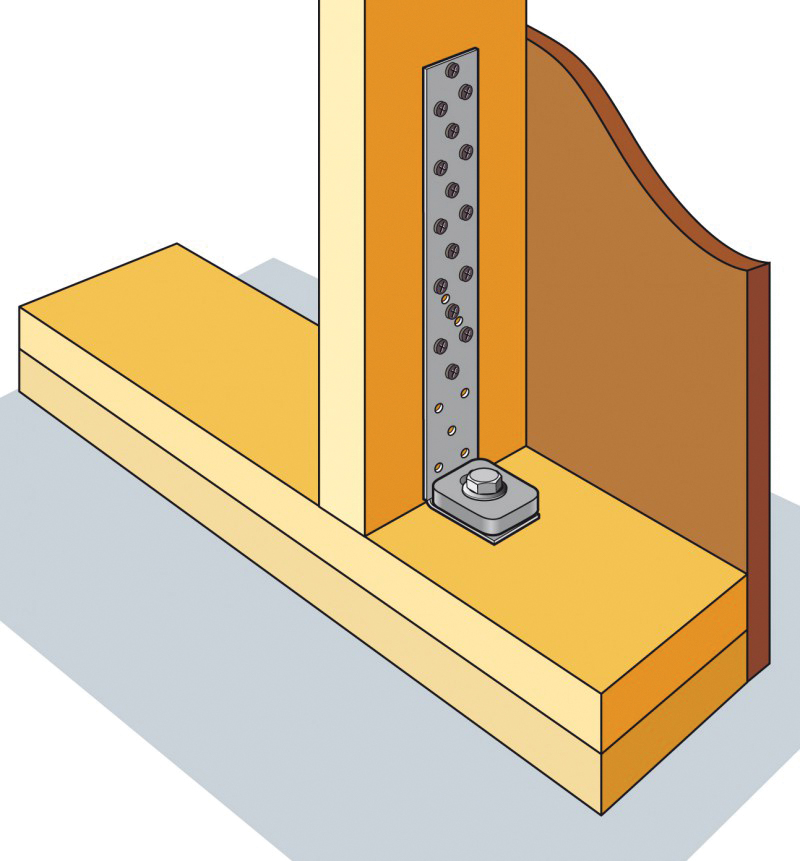

Fig. 3: Installation of inner wall

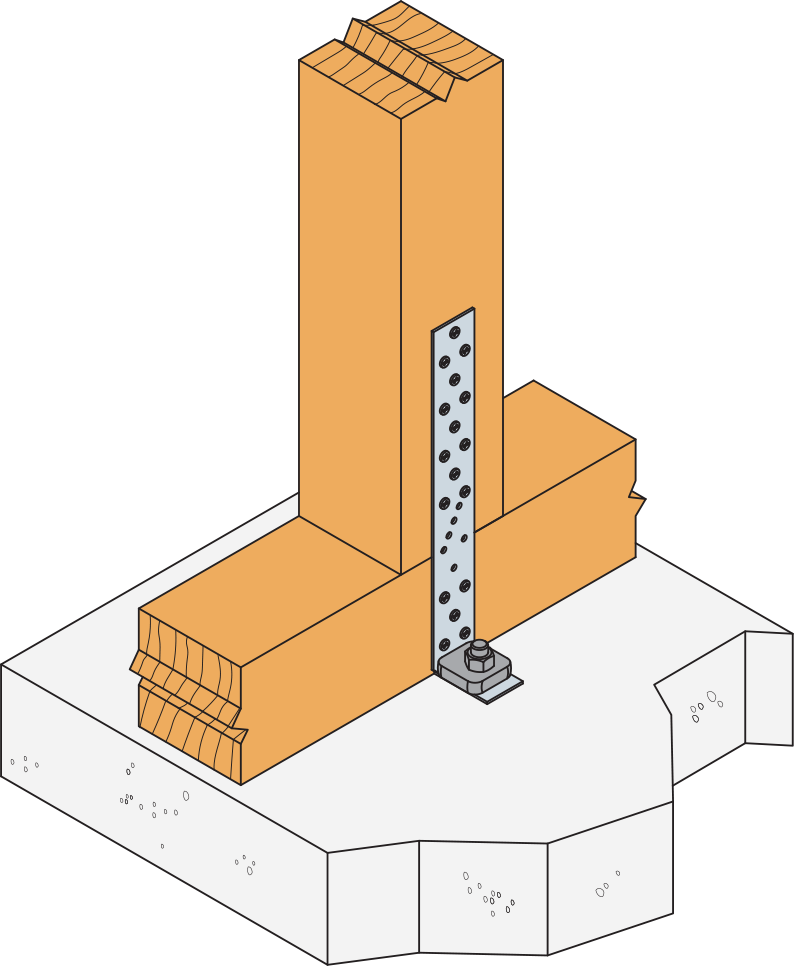

AH 2 lisses basses 45mm

FCC + AH - Liaison des montants et des murs d'ossature sur dalle béton

Egenskaper

Material

Stålkvalitet:
Förzinkat stål S250GD + Z275 i enlighet med EN 10346
Korrosionsskydd:
275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20

Fördelar

Fast förankring mellan trä och betong

Applikationer

Monteras på

Trä, betong

Användningsområden

Trä-trä fogar
Trä-betong fogar

Teknisk data

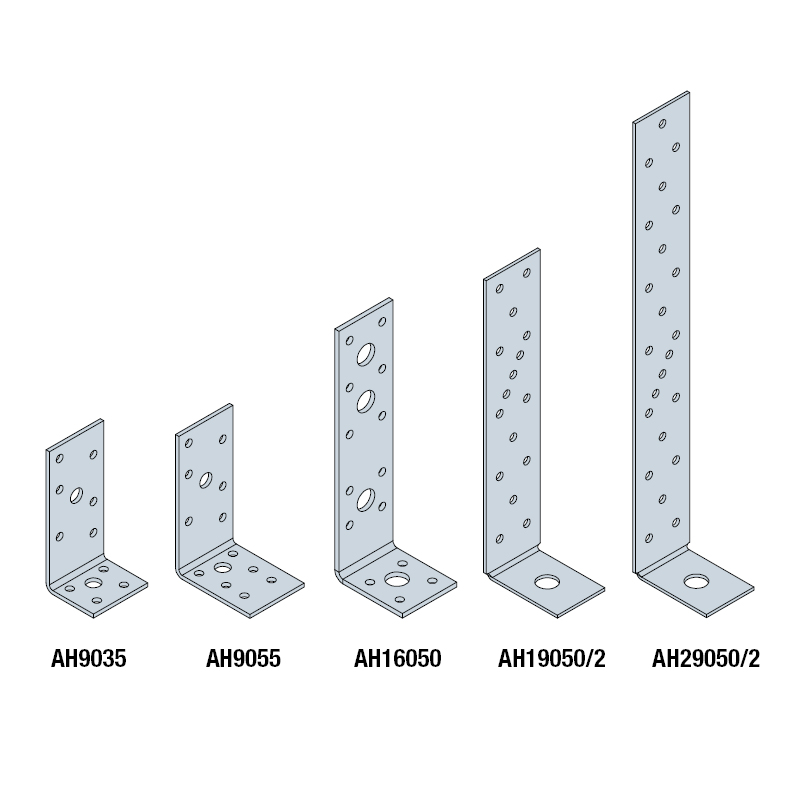

Dimensioner

Referens	beslag mått
	övrigt		produktmått[mm]				balk				fläns B
	antal per förpackning	vikt[kg]	A[mm]	B[mm]	C[mm]	t[mm]	rund			avlång	rund
	antal per förpackning	vikt[kg]	A[mm]	B[mm]	C[mm]	t[mm]	Ø5	Ø9	Ø13	13.5x25	Ø5[mm]	Ø9	Ø13
AH9035	100.0	0.09	90	35	40	2.5	6	1	-	-	4	1	-
AH9055	100.0	0.12	90	55	40	2.5	6	1	-	-	6	1	-
AH16050	100.0	0.18	160	50	40	3	10	-	3	-	4	-	1
AH19050/2	100.0	0.15	192	52	40	2	16	-	-	-	-	-	1
AH29050/2	50.0	0.21	292	52	40	2	23	-	-	-	-	-	1

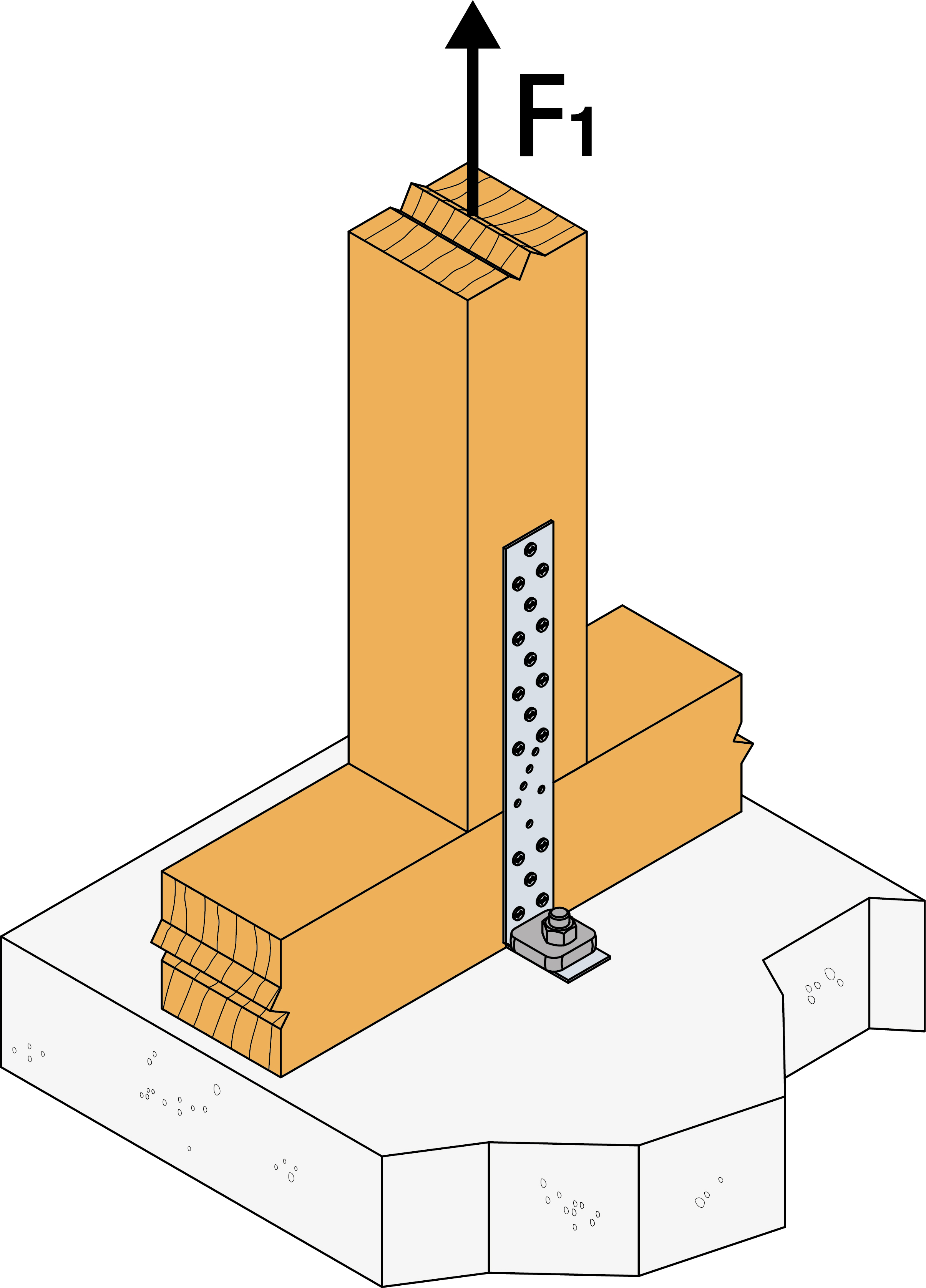

Karakteristisk bärförmåga

Referens	Holdowns kapacitet
	produkt capacities - trä to betong				Characteristic capacities - trä C24
	antal of Fasteners				Characteristic capacities - trä C24[kN]
	balk		fläns B		R₁,ₖ
	antal	typ	antal	typ	R₁,ₖ
AH9035	5	CNA	1.0	M8	4.0 / kmod
AH9055	5	CNA	1.0	M8	4.0 / kmod
AH16050	n ≥ 2	CNA	1.0	M12	min (n x Rlat.k ; 15.3/kmod)
AH19050/2	n ≥ 2	CNA	1.0	M12	min (n x Rlat.k ; 15.2/kmod)
AH29050/2	n ≥ 2	CNA	1.0	M12	min (n x Rlat.k ; 15.2/kmod)

R_lat,k = karakteristisk tvärbärförmåga av ett förband
n = n_ef = antal fog iht. Eurocode 5 (8.3.1.1)
Den nödvändiga beräkningsmässiga dragbärförmågan för bulten är: N_B,d > F_1,d x 2,33 samt skjuvhållfasthet V_B,d > F_1,d x 0,79

AH9035 är endast beräknat för balk/beton fog.

Montage

Fastsättning

För fastsättning i trä används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv
För fastsättning i betong används en M12-bult med underlagsbricka US40/50/10, förutom vid AH9035 där man använder en M8-bult med standardbricka

Installation

Använd endast tillbehör som är komplatibla med AH och följ anvisningar kring katavstånd
Det rekommenderas att använda brickan US40/50/10 tillsammans med AH-beslaget för att uppnå bästa förstärkning vid infästning i betong.

OBS: Fyrkantsbricka US säljs separat.
