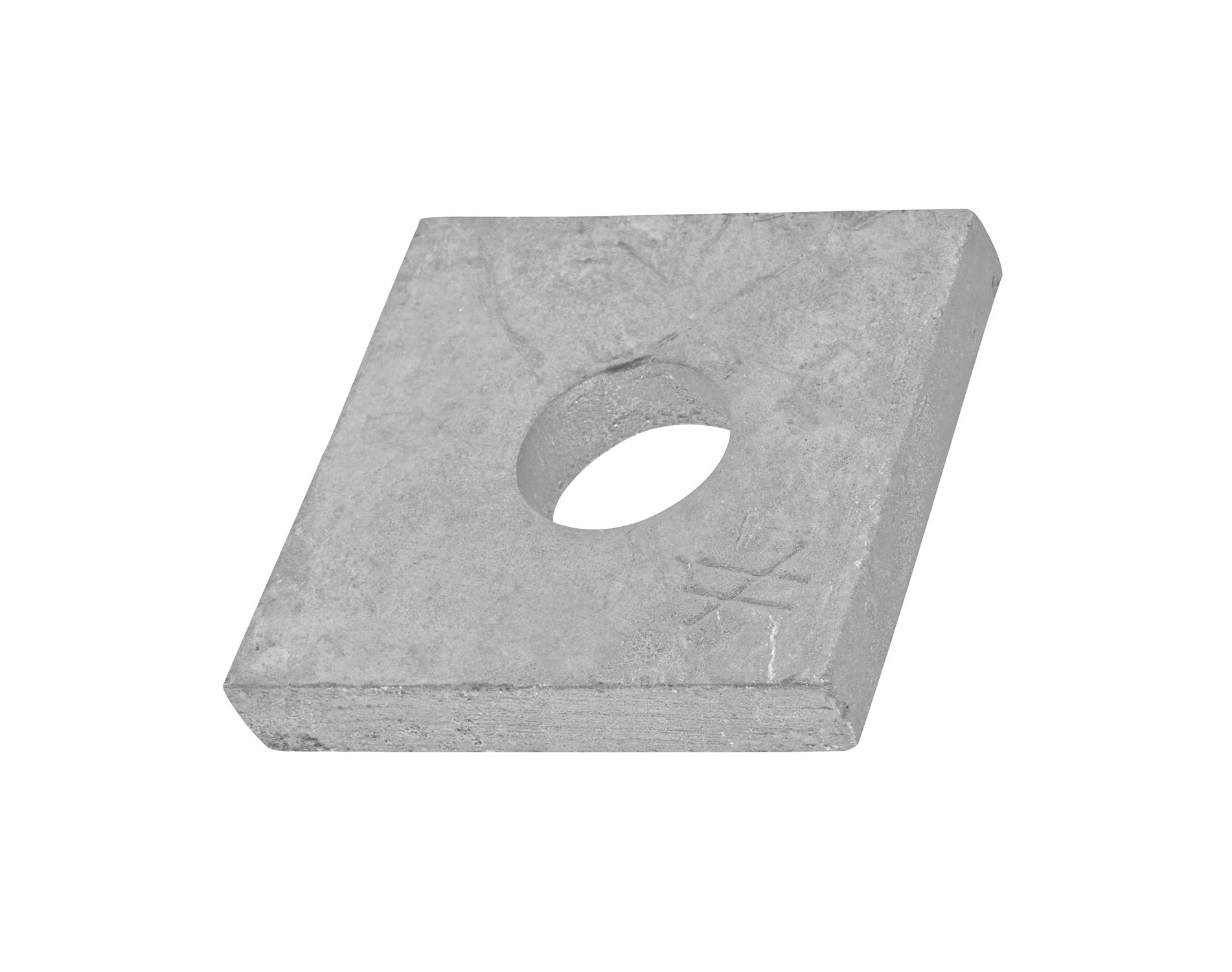

US40
Fyrkantsbrickor
Fyrkantsbrickor US är anpassade för en rad beslag och används när det är nödvändigt med förstärkning av de tunna plattorna i beslagen. Det är viktigt att brickorna väljs och vänds så att en kant av skivan ligger an mot beslagets bockningslinje.
Användningsklass 3
Outdoor
Hot Dip Galvanized
EPD
Produktinformation
Bilder
Fig. 1: Installation with one plate in the bottom, 45 mm
HTT5 + US50-50-8G-B profile.jpg
Egenskaper
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Referens | övrigt mått data | ||||||
|---|---|---|---|---|---|---|---|
| DB No. | NOBB No. | produktmått[mm] | vikt[kg] | ||||
| A | B | tjocklek[mm] | hål | ||||
| US40/40/10G-B | 7742570 | 21744479 | 40 | 40 | 10 | 13.5 | 0.13 |
| US40/50/10G-B | 7742588 | 21744487 | 40 | 50 | 10 | 13,5x25 | 0.16 |
| US50/50/8G-B | 5104727 | 43815236 | 50 | 50 | 8 | 17.5 | 0.16 |
Montage
Montage
Fig. 1: Installation with one plate in the bottom, 45 mm
Fig. 2: Installation with 2 plates in the bottom, 45 mm
Fig. 3: Installation of inner wall
HTT5 + US50-50-8G-B profile.jpg
