Vinkelbeslag med bulthål

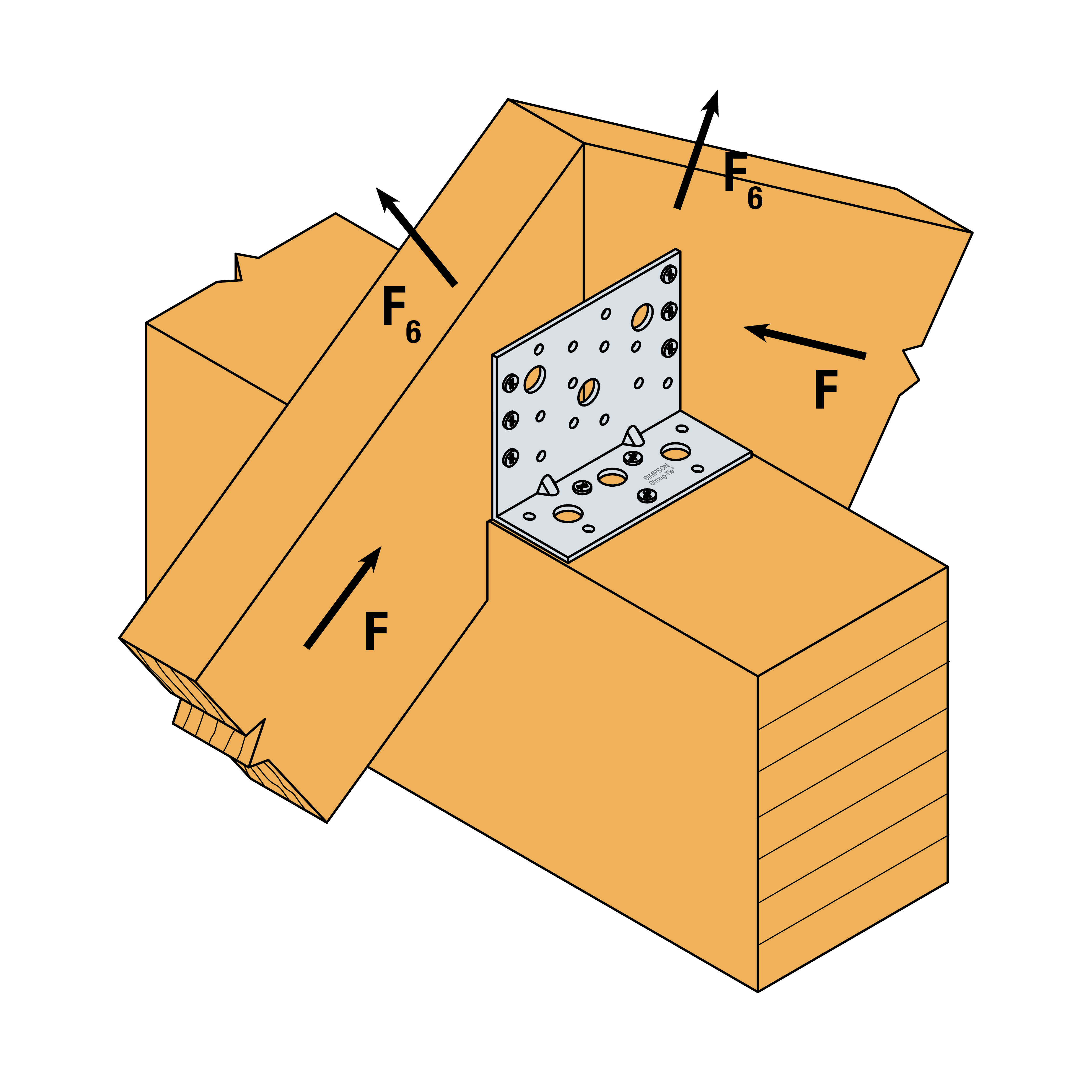

AE-vinkelbeslag används till balk-balkfogar eller fogar på betong i bärverk. AE116 kan användas till fogning av balk på nockregel.

Tekniskt datablad

CE-märkt

Tekniskt avtal

EPD

Användningsklass 2

Indoor

Electrogalvanized steel Z275

Tillgänglig i Connector Selector

Produktinformation

Bilder



Egenskaper

Material

Stålkvalitet:
Förzinkat stål S250GD + Z275 i enlighet med EN 10346
Korrosionsskydd:
275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

Används till fogningar i trä-trä och trä-betong

Applikationer

Monteras på

Trä-trä fogningar
Trä-betong fogningar

Användningsområden

Används till trä-trä fogningar eller fogningar på betong i bärande konstruktioner

Teknisk data

Mått

Dimensioner

Referens	beslag mått
	övrigt		produktmått[mm]				balk[mm]		fläns B[mm]
	antal per förpackning	vikt[kg]	A[mm]	B[mm]	C[mm]	tjocklek[mm]	rund		rund
	antal per förpackning	vikt[kg]	A[mm]	B[mm]	C[mm]	tjocklek[mm]	Ø5[mm]	Ø13	Ø5[mm]	Ø13[mm]

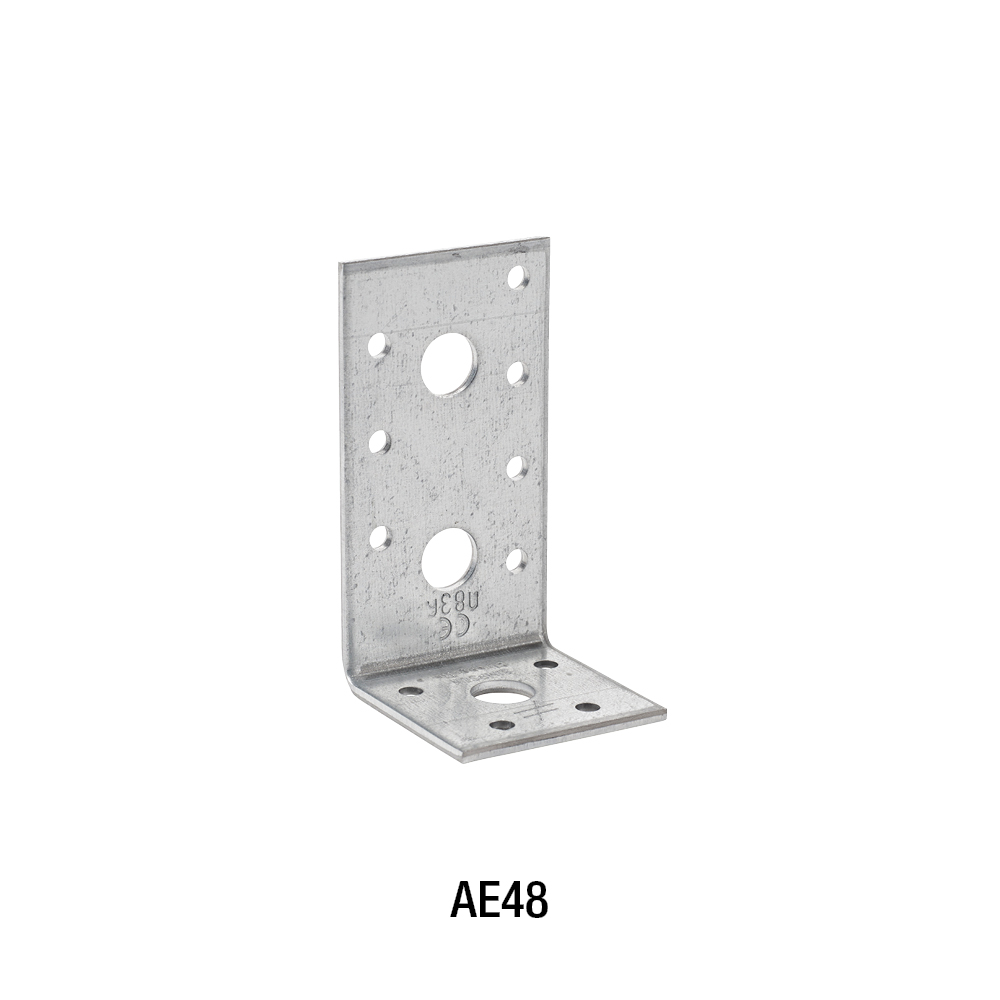

AE48	100.0	0.13	90	48	48	3	7	2	4	1

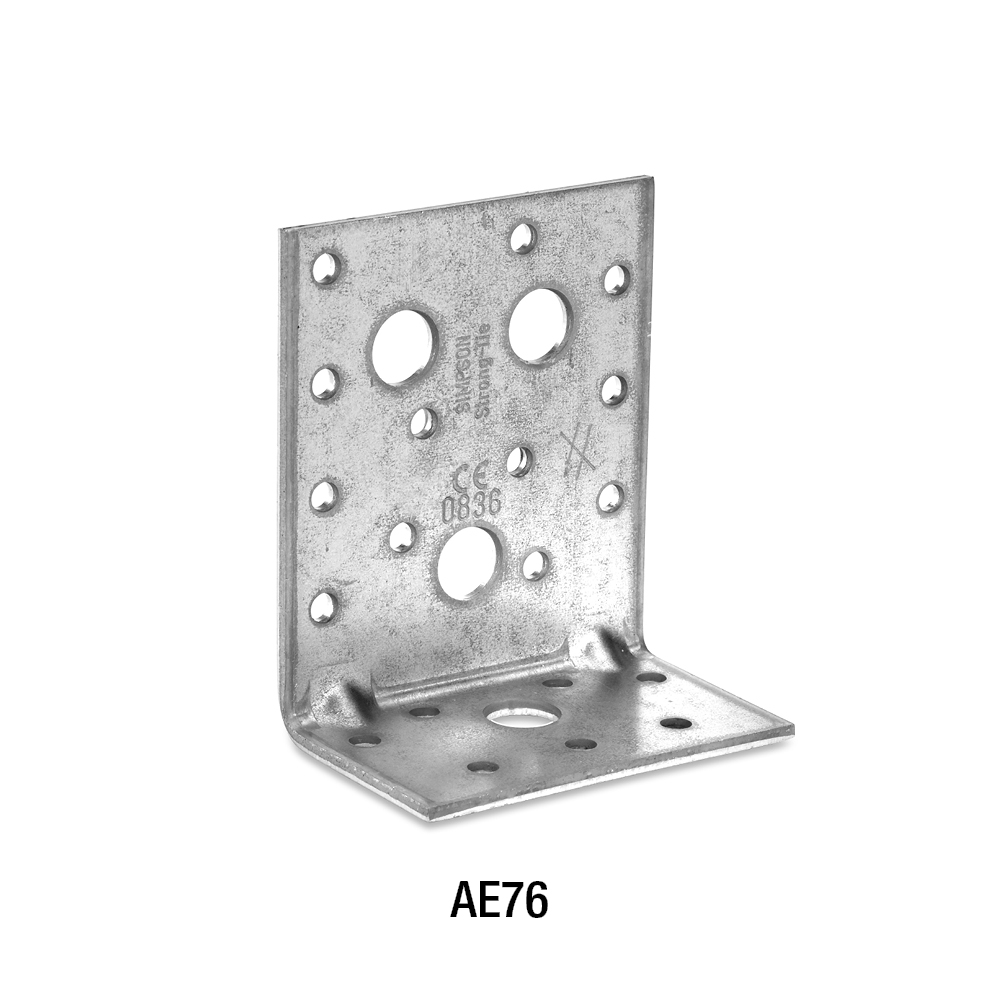

AE76	100.0	0.21	90	48	76	3	12	3	7	1

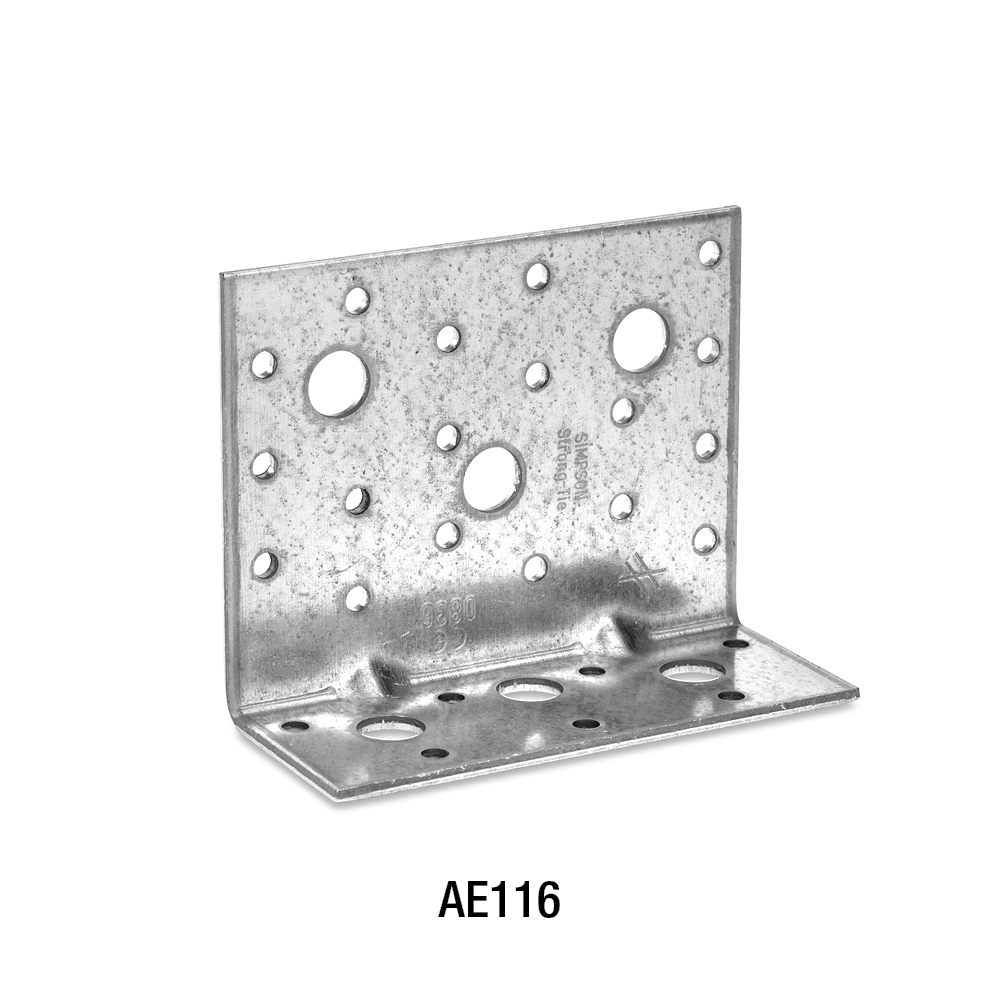

AE116	50.0	0.34	90	48	116	3	18	3	7	3

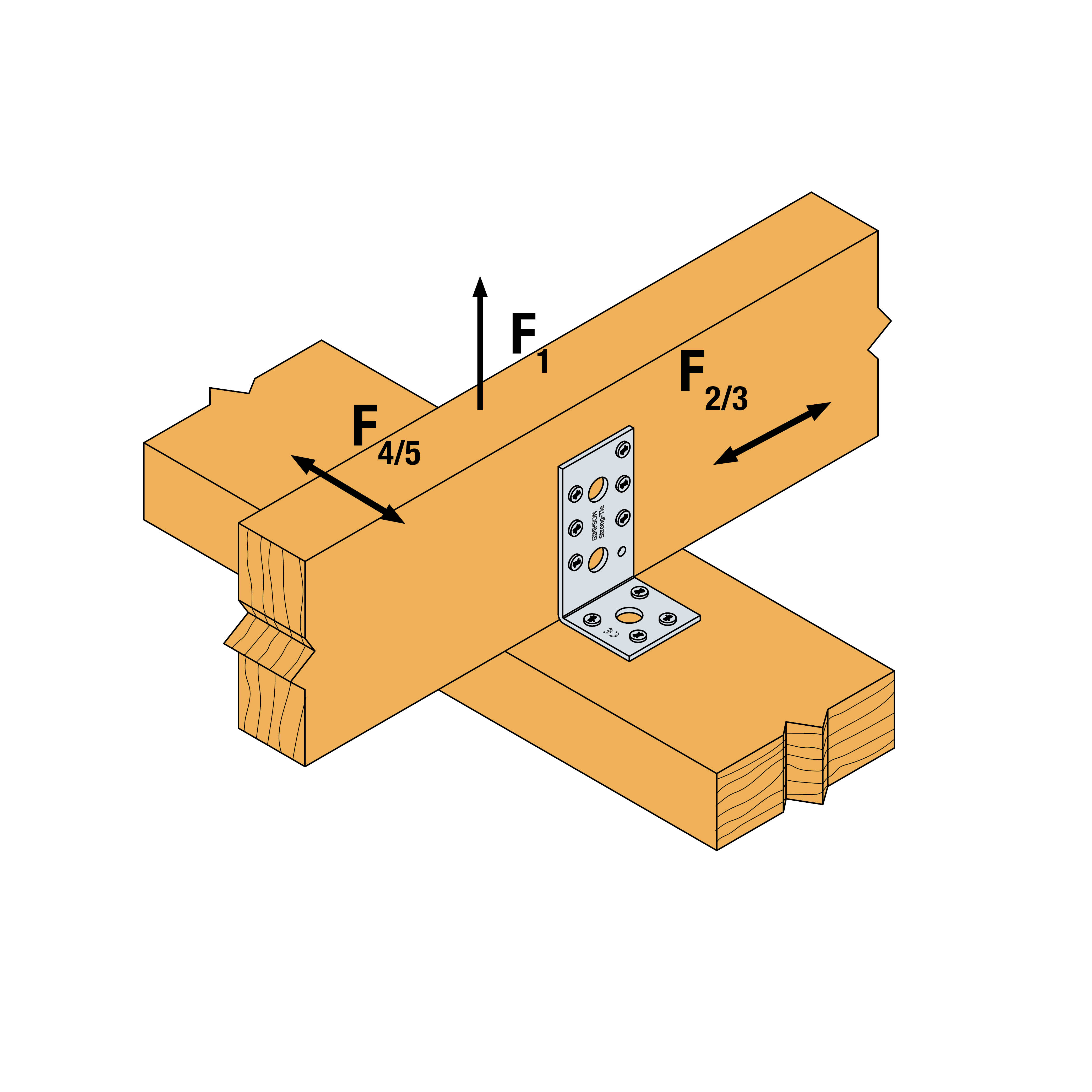

Karakteristisk bärförmåga - balk-balk fogningar - Fullständig utspikning

Dimensioner

Referens	vinkelbeslag kapacitet
	produkt capacities - trä to trä - Beam to beam - Full nailing
	antal of Fasteners		karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
	balk	fläns B	R₁,ₖ			R2,k = R3,k[kN]			R4/5,k
	antal	antal	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA 4,0x40	CNA 4,0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
AE48	6	4	2.5	3	4.9	3.5	4	6	1.1/kmod^0.25	1.3/kmod^0.25	2.0/kmod^0.25
AE76	9	7	5.1	5.9	9.8	10.4	11.6	15.7	2.5/kmod^0.25	2.9/kmod^0.25	4.2/kmod^0.25
AE116	12	7	5.1	5.9	9.8	14.7	16.5	23	2.8/kmod^0.25	3.2/kmod^0.25	4.7/kmod^0.25

1) R4/5 är bestämt for balkbredd b = 75 mm och excentricitet e = 130 mm.
kmod är modifikationsfaktorn for den lastgrupp som den sökta bärförmågan tillhör.
Om åsen ar forhindrad att rotera, blir bärförmågorna R1,k och R2/3,k i en fog med ett vinkelbeslag hälften av tabellvärdet.

Karakteristisk bärförmåga - balk-balk fogningar - Delvis utspikning

Dimensioner

Referens	vinkelbeslag kapacitet
	produkt capacities - trä to trä - Partial nailing
	antal of Fasteners		karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
	balk	fläns B	R₁,ₖ			R2,k = R3,k			R4,k = R5,k(1)
	antal	antal	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
AE48	4.0	4.0	2.5	2.9	4.9	3.4	3.9	5.4	1.1/kmod^0.25	1.3/kmod^0.25	2.0/kmod^0.25
AE76	7.0	7.0	5.1	5.8	9.8	8.2	9.5	13.1	2.5/kmod^0.25	2.9/kmod^0.25	4.2/kmod^0.25
AE116	8.0	7.0	5.1	5.8	9.8	11.9	13.8	19.4	2.8/kmod^0.25	3.2/kmod^0.25	4.7/kmod^0.25

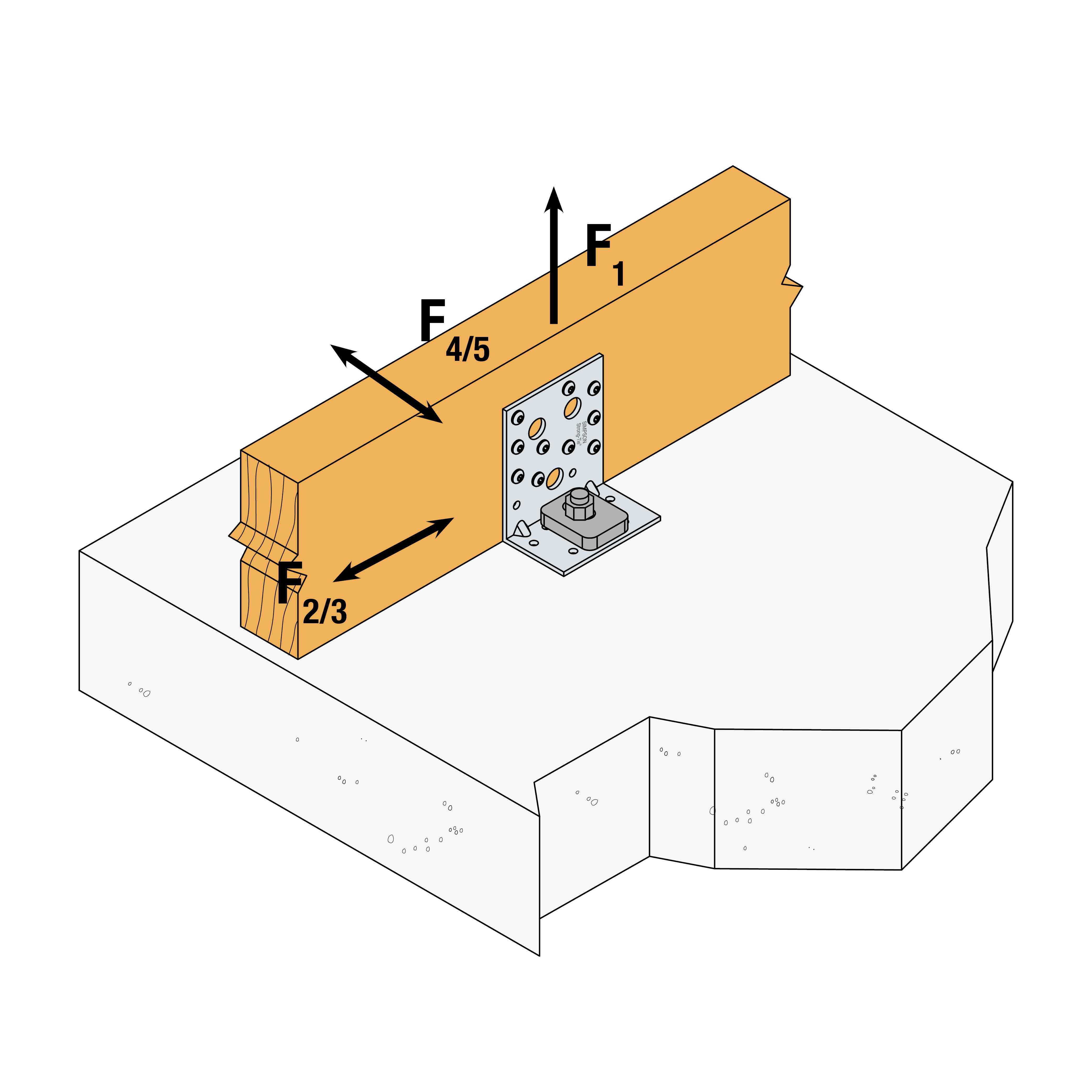

Karakteristisk bärförmåga - Balk-betong fogningar

Dimensioner

Referens	vinkelbeslag kapacitet
	produkt capacities - trä to betong
	antal of Fasteners				karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
	balk		fläns B		R₁,ₖ			R2,k = R3,k			R4/5,k
	antal	typ	antal	typ	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
AE48	6	CNA*	1	M12	min: 12.3 ; 12.6/kmod	min: 14.9 ; 12.6/kmod	12.6/kmod	1.9	2.1	3.5	-	min: 5.2 ; 4.2/kmod^0.7	4.2/kmod^0.7
AE76	9	CNA*	1	M12	min: 18.7 ; 16.8/kmod	min: 22.7 ; 16.8/kmod	16.8/kmod	6.7	7.5	11.2	-	min: 8.5 ; 6.1/kmod	6.1 / kmod
AE116	12	CNA*	2	M12	20.7	25.1	min: 38.1 ; 28.1/kmod	23	25.8	27.7	-	9,1 / kmod^0.2	min: 14 ; 10/kmod

1) R4/5 är bestämt for balkbredd b = 75 mm och excentricitet e = 130 mm.
kmod är modifikationsfaktorn for den lastgrupp som den sökta bärförmågan tillhör. Bultens karakteristiska förankringsstyrka ska vara minst 15,3 kN för både utdrag och förskjutningskraft. Om en av eller båda bultens bärförmågor är mindre, ska bärförmågevärdet för fogen minskas proportionerligt.
Om åsen ar forhindrad att rotera, blir bärförmågorna R1,k och R2/3,k i en fog med ett vinkelbeslag hälften av tabellvärdet.

Montage

Fastsättning

För fastsättning i trä används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv

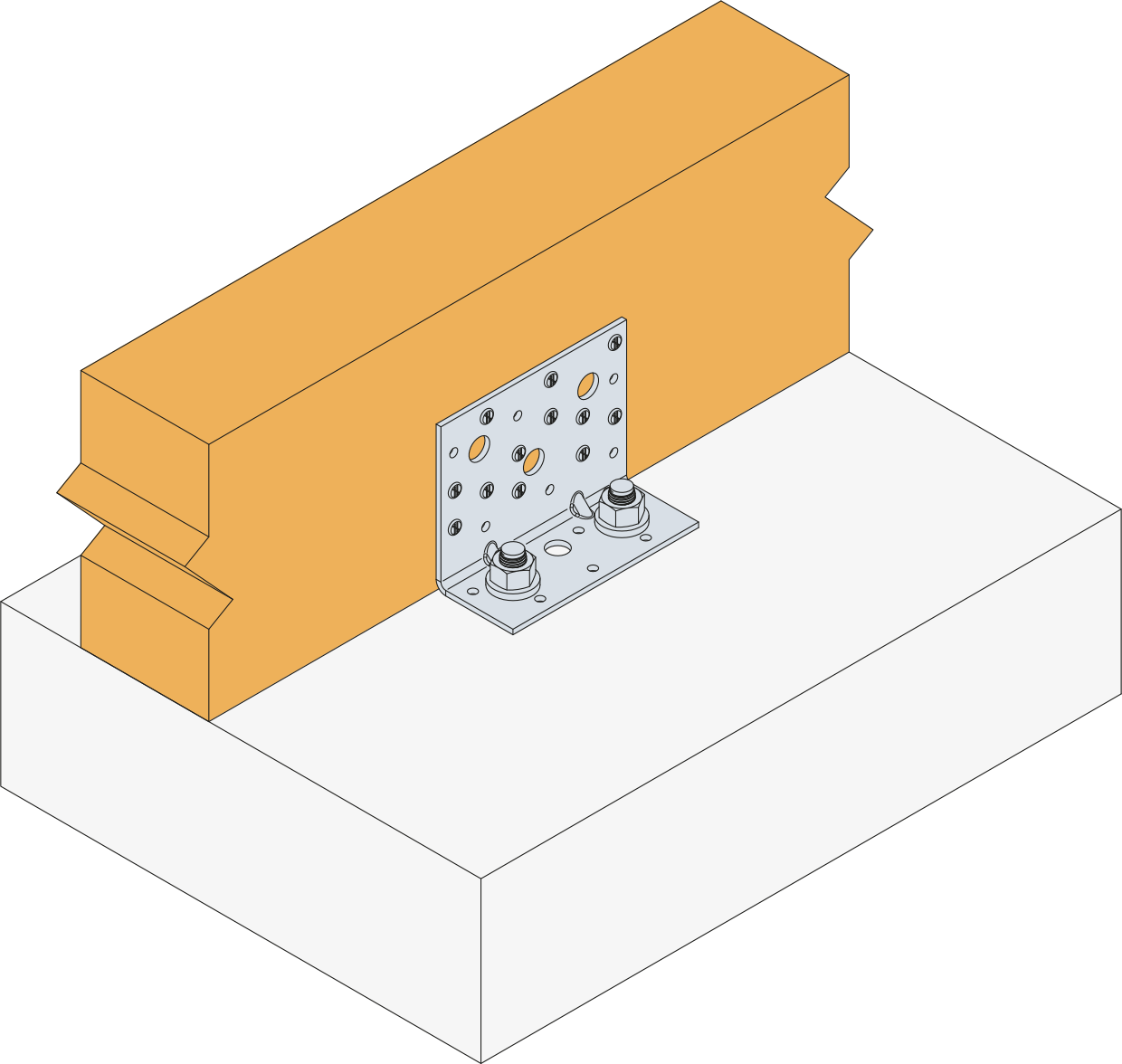

Vid fastsättning i betong ska vinkelbeslaget sättas fast med en eller två M12-bultar med underlagsskivor US40/40/10G
