ABR

Vinkelbeslag med nyckelhålsförstärkning

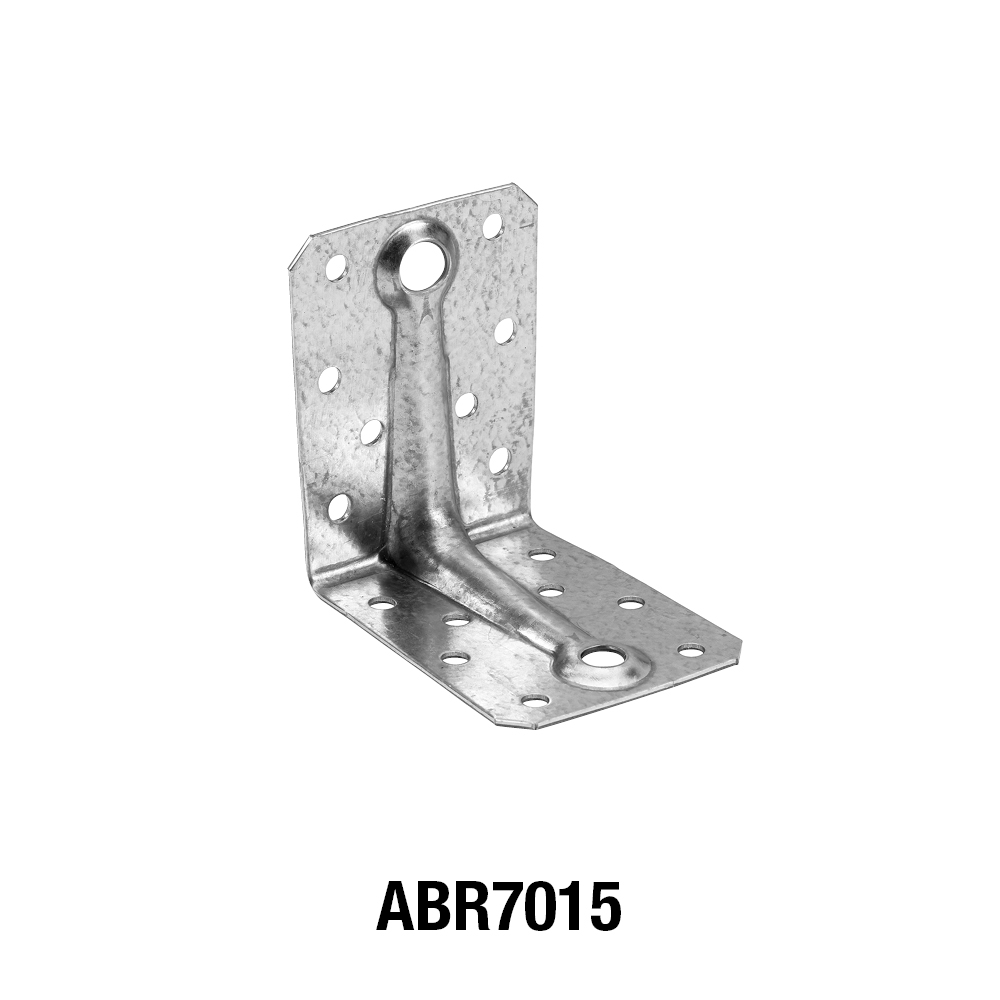

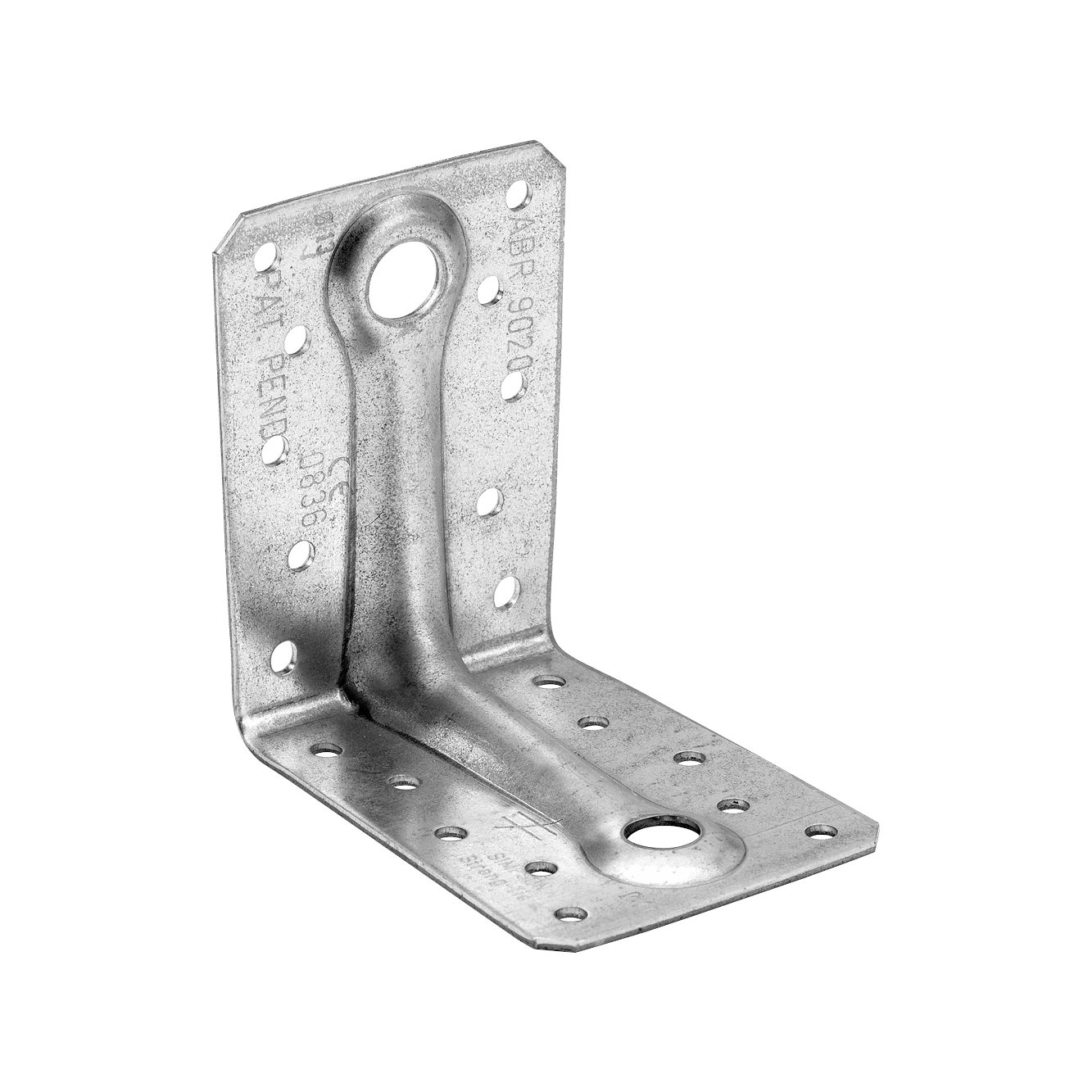

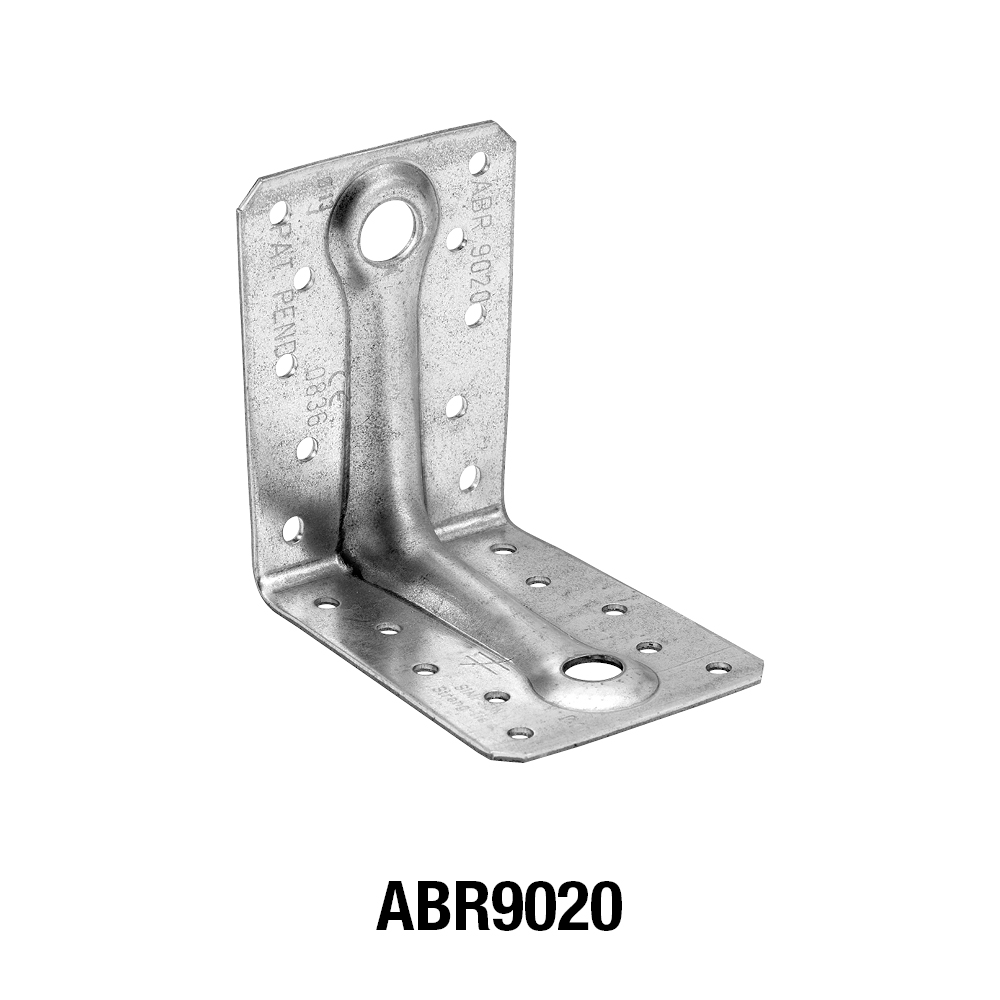

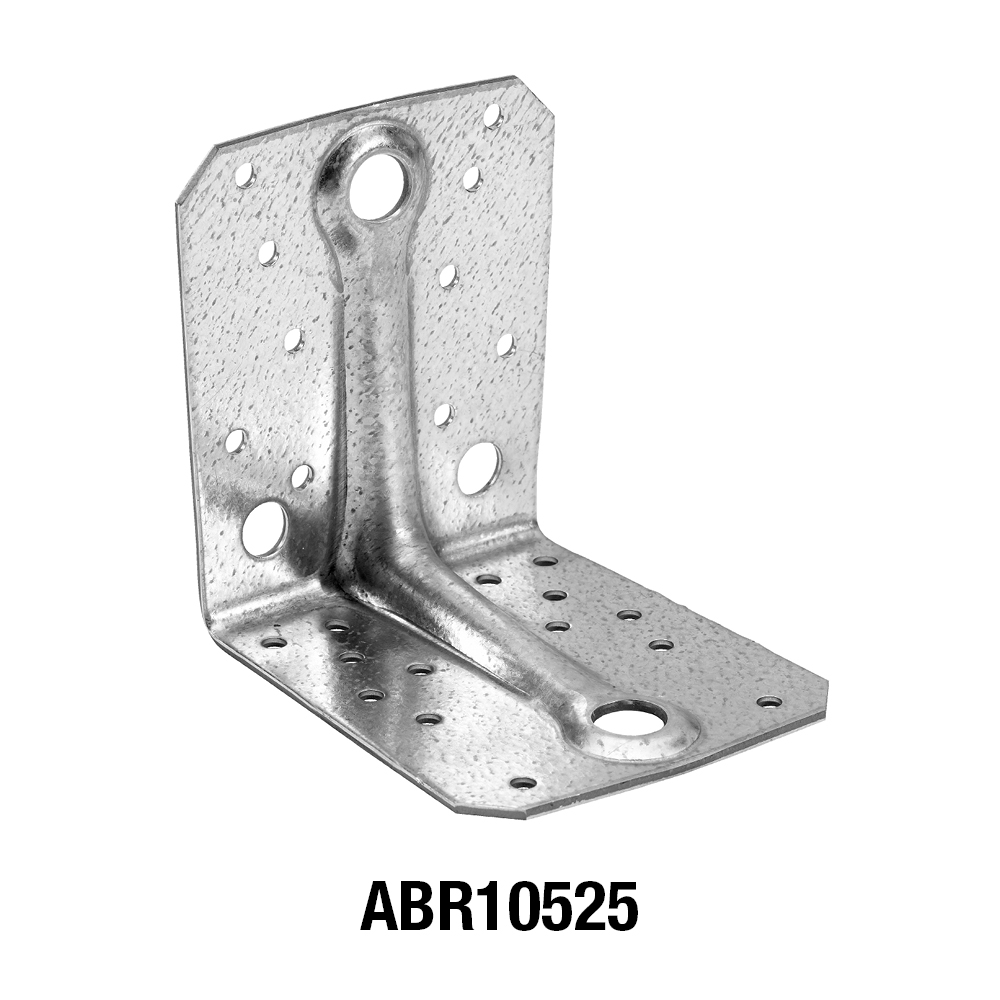

ABR7015, ABR9020 och ABR10525 är vinkelbeslagen med den karakteristiska nyckelhålsförstärkningen och är en vidareutveckling av det klassiska ABR vinkelbeslaget. Den patenterade nyckelhålsförstärkningen ger beslagen en ännu högre bärförmåga än beslag med standardförstärkning.

ABR7015 och ABR10525 är tillverkade av S350GD höghållfast stål, som gör det möjligt att uppnå högre lastvärden än för jämförbara beslag av standardstål S250GD, även om dessa har högre tjocklek. Tjockleken t=1,5 mm motsvarar 2,0 mm standardstål och 2,5 mm motsvarar 3,0 mm standardstål.

ABR finns även för utomhusbruk i ZPRO, rostfritt och svartlackerat.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

EPD

Electrogalvanized steel Z275

Indoor

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
ABR9020: S250GD + Z275 i enlighet med EN 10346
ABR7015/10525: S350GD + Z275 i enlighet med EN 10346
Korrosionsskydd:
275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20 μm
Finns också i en rostfri version: ABR7015S, ABR9020S og ABR10525S

Fördelar

Mycket kraftiga vinkelbeslag för bärande konstruktioner
Hög bärförmåga
Kraftiga ribbförstärkningar ger extra hållbarhet
Beslag tillverkade av S350GD höghållfast stål gör det möjligt att uppnå högre lastvärden än jämförbara beslag tillverkade av vanligt S250GD, även med tunnare plåttjocklek.

Applikationer

Monteras på

Trä-trä fogningar
Trä-stål fogningar

Användningsområden

Används vid trä-trä fogningar
Används vid trä-stål fogningar

Teknisk data

Mått

Dimensioner

Referens	beslag mått
	övrigt		produktmått[mm]				balk[mm]				fläns B[mm]
	antal per förpackning	vikt[kg]	A[mm]	B[mm]	C[mm]	tjocklek[mm]	rund				rund
	antal per förpackning	vikt[kg]	A[mm]	B[mm]	C[mm]	tjocklek[mm]	Ø5[mm]	Ø7	Bult[mm]	Ø13[mm]	Ø5[mm]	Ø9	Ø13[mm]	Ø13[mm]
ABR7015	50.0	0.081	70	70	55	1.5	8	1	-	-	8	1	-	-
ABR9020	50.0	0.17	88	88	65	2	10	-	1	-	10	-	1	-
ABR10525	50.0	0.34	105	105	90	2.5	10	-	2	1	14	-	-	1

Kombinerad last

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning - 2 vinkelbeslag per fog

Dimensioner

Referens	vinkelbeslag kapacitet
	produkt capacities - trä to trä - Full nailing
	antal of Fasteners		karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
	balk	fläns B	R₁,ₖ				R2,k = R3,k				R4,k = R5,k(1)
	antal	antal	CNA4.0x35	CNA4.0x40	CNA4.0x60	CSA5.0x40	CNA4.0x35	CNA4.0x40	CNA4.0x60	CSA5.0x40	CNA4.0x35	CNA4.0x40
ABR7015	6.0	8.0	5.2	6.1	-	-	6.6	7.3	-	-	4,2 / kmod^0,3	4,8 / kmod^0,3
ABR9020	8.0	10.0	9.7	10.8	14.9	14.6	9.4	10.3	13	12.3	4,6 / kmod^0,7	4,9 / kmod^0,7
ABR10525	10.0	14.0	12.7	17.2	29.4	-	10.8	12.1	19.7	-	10,6 / kmod^0,2	-

* b = 75 mm och e = 130 mm

Karakteristisk bärförmåga - Balk-balk fogningar - Delvis utspikning

Dimensioner

Referens	vinkelbeslag kapacitet
	produkt capacities - trä to trä - Partial nailing
	antal of Fasteners		karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
	balk	fläns B	R₁,ₖ			R2,k = R3,k
	antal	antal	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
ABR9020	4.0	6.0	4.9	5.9	9.8	5.9	6.5	8.1
ABR10525	6.0	6.0	4.8	5.7	9.5	9.7	10.6	14.3

För att erhålla motståndsvärden för ett enskilt vinkelbeslag bör värdena i tabellen ovan delan med två, förutsatt att den understödda bjälken är låst i rotation. Vänligen konsultera vår ETA-06/0106 om bjälken är fri att rotera.

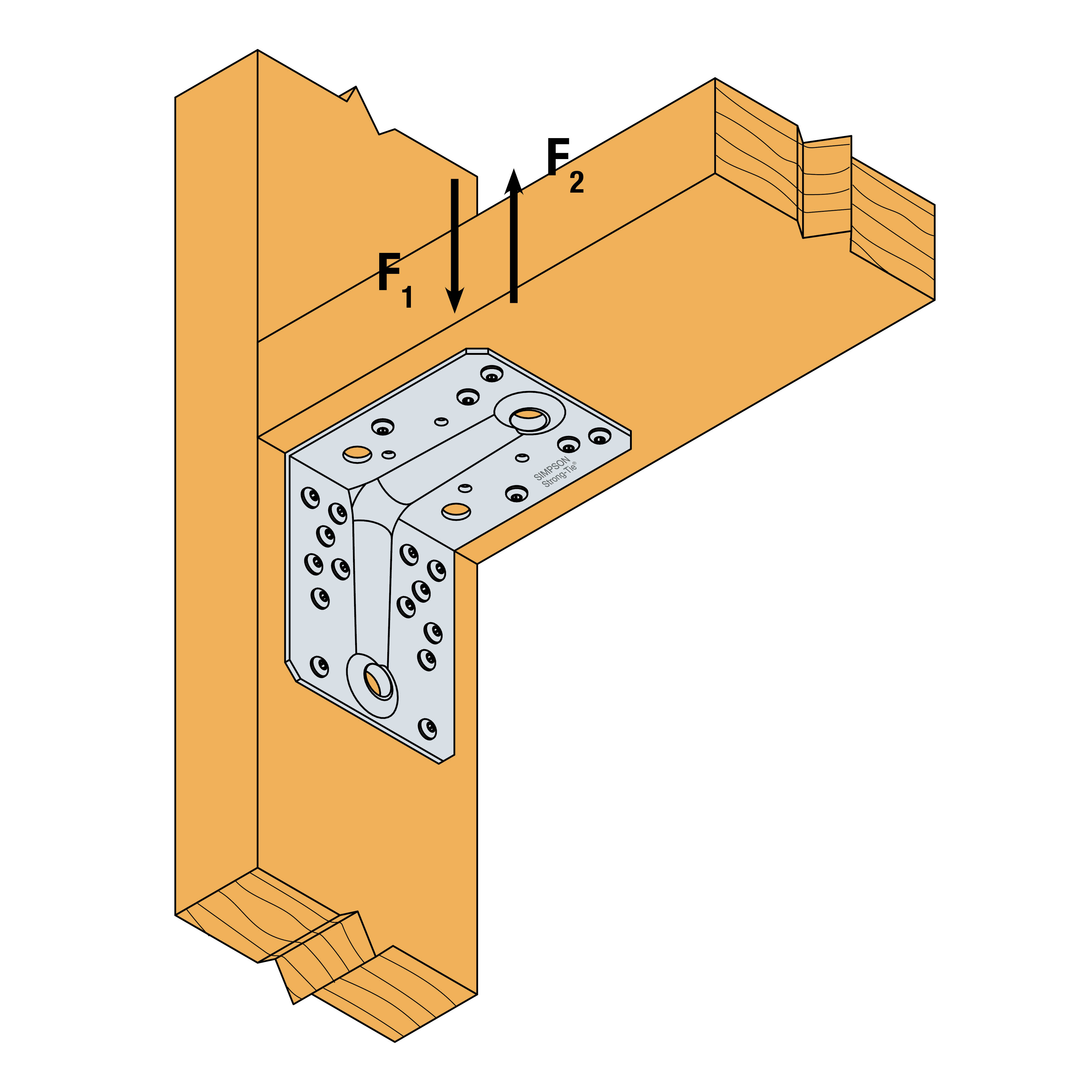

Product capacities - Timber column to timber beam - 2 angle brackets

Referens	vinkelbeslag kapacitet
	produkt capacities - trä post to rigid stöd
	antal of Fasteners		karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
	balk	fläns B	R₁,ₖ			R2,k = R3,k
	antal	antal	CNA4.0x40	CNA4.0x60	CSA5.0x40	CNA4.0x40	CNA4.0x60	CSA5.0x40
ABR9020	4.0	6.0	6	9.8	11.8	5.1	6.9	7.1
ABR10525	6.0	8.0	9.4	14.8	25.5	10.2	13.9	14.2

Karakteristisk bärförmåga - Balk-stål (6 mm) fogningar - Delvis utspikning - 2 vinkelbeslag per fog

Dimensioner

Referens	vinkelbeslag kapacitet
	produkt capacities - trä beam to stål beam 6 mm - Partial nailing - 2 angle brackets
	antal of Fasteners				karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
	balk		fläns B		R₁,ₖ
	antal	typ	antal	typ	CNA4.0x60
ABR9020	8.0	CNA	4.0	PDPA-75	12.1
ABR10525	10.0	CNA	4.0	PDPA-75	15.3

Montage

Fastsättning

För fastsättning på trä används CNA4,0xℓ ankarspik eller CSA5,0xℓ ankarskruv
För fastsättning på stål används PDPA-75 spik och PTP27LE skjutverktyg

Tekniska anmärkningar

Teknisk information

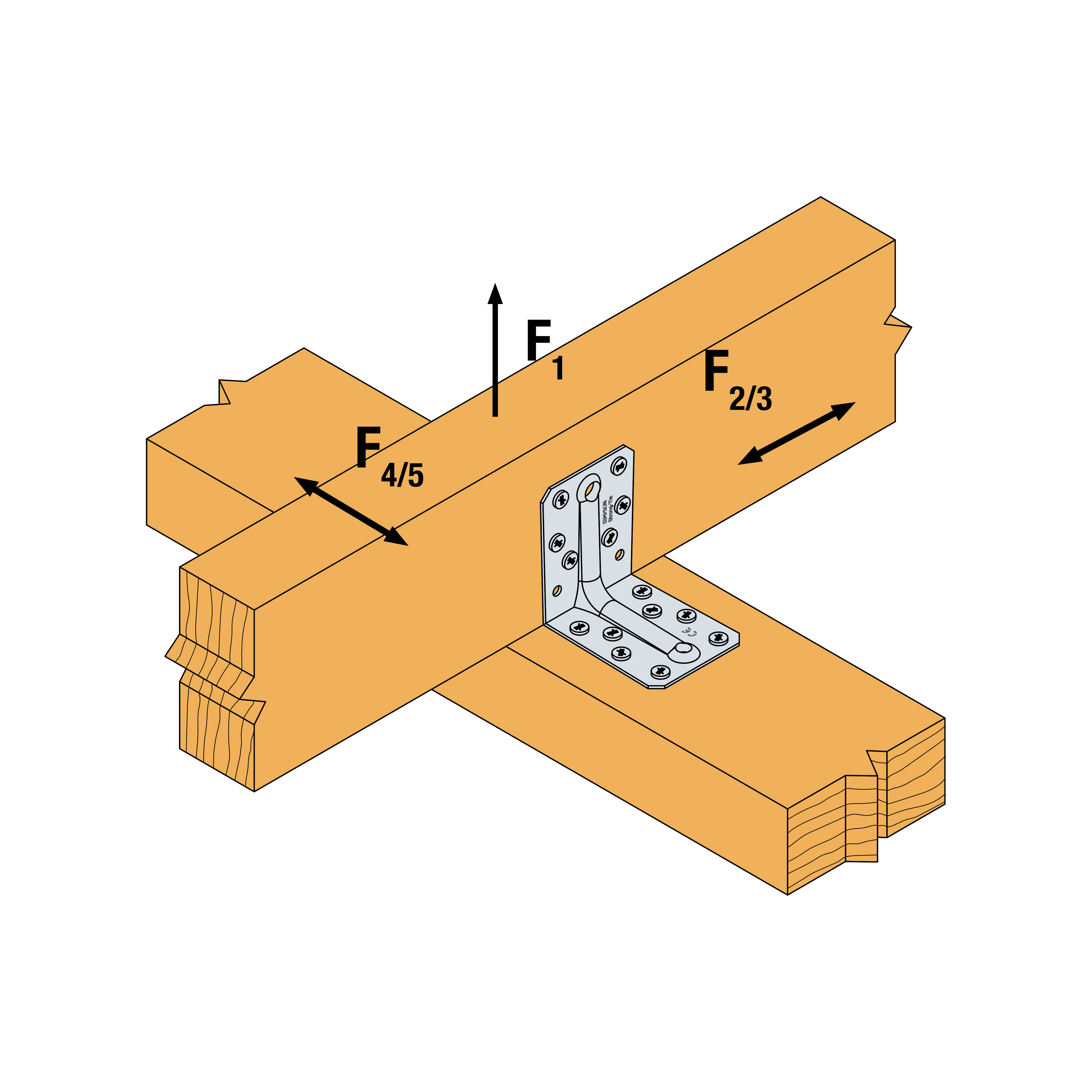

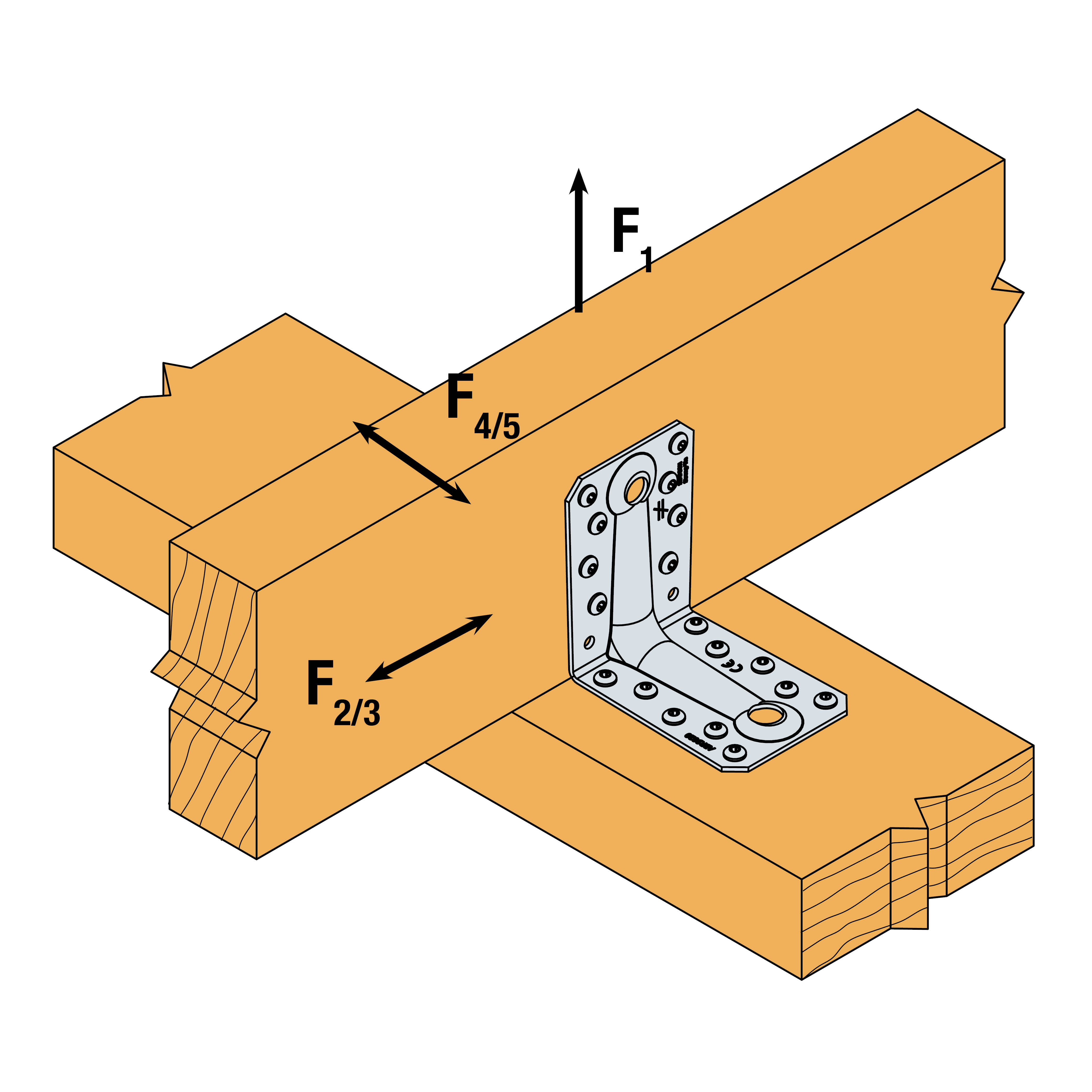

Två vinkelbeslag per fog
Vinkelbeslagen förutsätts placeras precis ovanför varandra.
F1                Lyftande kraft som verkar mitt i takåsen.
F2 och F3    Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4 och F5    Tvärgående kraft som verkar mitt för vinkelbeslagen i balkens riktning i höjden e över balken.

Ett vinkelbeslag per fog
F1                Lyftande kraft som verkar i vinkelbeslagets centrala axel, men på avstånd från vinkelbeslagets vertikala flik.
                   Om åsen är förhindrad att rotera, blir bärförmågevärdet hälften av bärförmågan för en fog med två vinkelbeslag.
F2 och F3    Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4                Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar in mot vinkelbeslaget i höjden e över balken.
F5                Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar bort från vinkelbeslaget i höjden e över balken.
