Vinkelbeslag med kantförstärkning

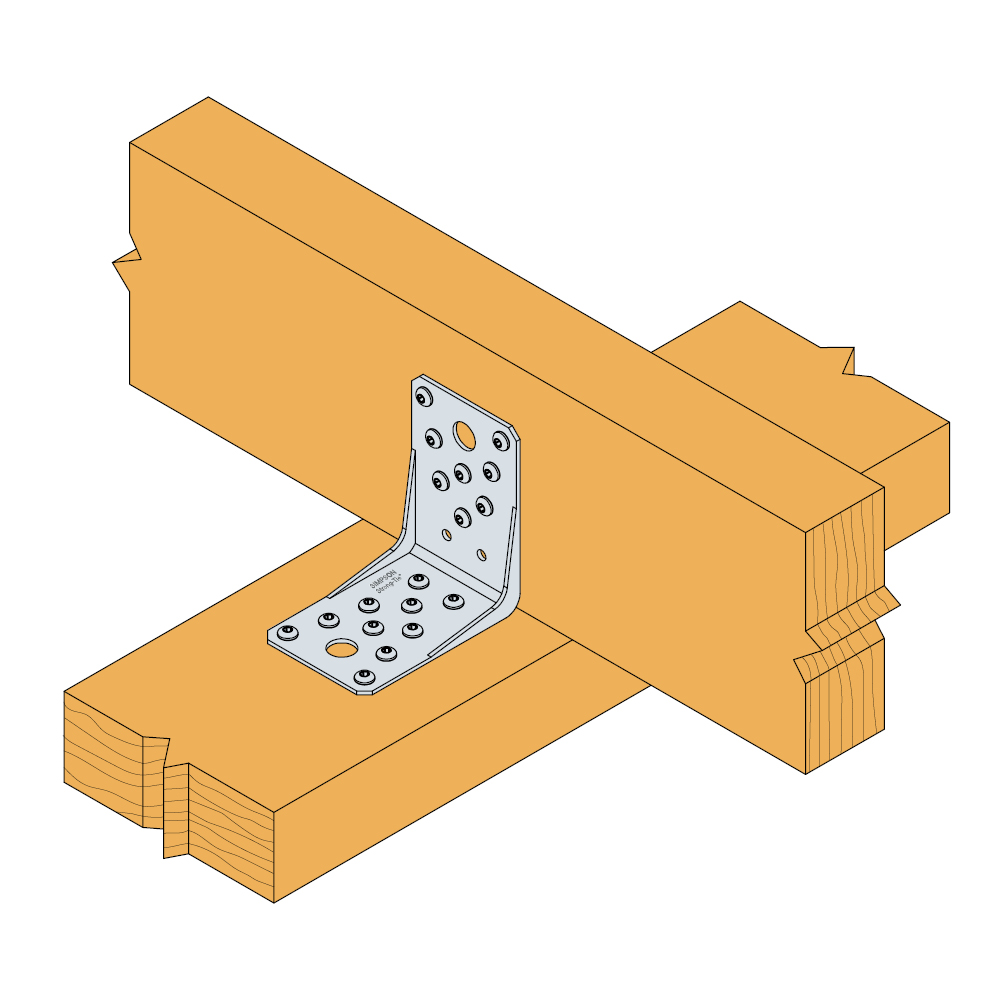

ABR9015 och ABR100 vinkelbeslag används för trä-trä och trä-betong applikationer. De kraftiga kantförstärkningarna ökar beslagets styrka och ger även möjlighet till betonginfästning med optimalt avstånd till beslagets bocklinje.

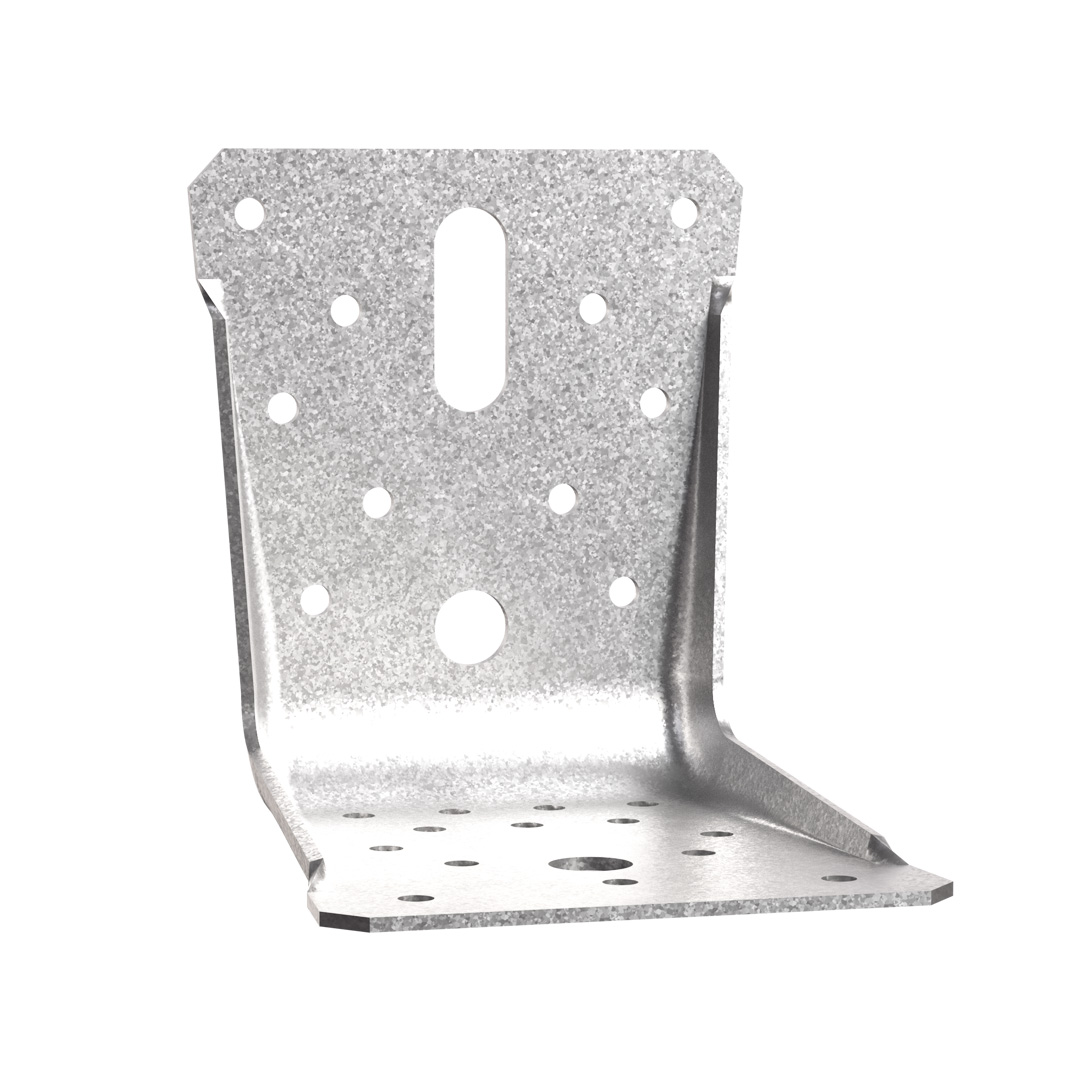

ABR100 har ett ovalt skruvhål som kan användas för injustering av beslaget innan fastsättning.

ABR finns även för utomhusbruk i rostfritt och svartlackerat.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Electrogalvanized steel Z275

Användningsklass 2

Indoor

EPD

Tillgänglig i Connector Selector

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
Korrosionsskydd:
275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

Vinkel med kantförstärkning, stark och materialbesparande
Mindre materialåtgång, lägre produktionskostnader, mer miljövänlig
Optimal materialanvändning

Applikationer

Monteras på

Trä mot trä
Trä mot betong

Användningsområden

Används till anslutningar i bärande träkonstruktioner
Används till anslutningar på betong fast med M10 bultar

Teknisk data

Mått

Dimensioner

Referens	Mått
	Other		Mått[mm]				Hål, flik A[mm]				Hål, flik B[mm]
	Antal per förp.	Vikt[kg]	A[mm]	B[mm]	C[mm]	Tjocklek[mm]	Rund			Obround	Rund
	Antal per förp.	Vikt[kg]	A[mm]	B[mm]	C[mm]	Tjocklek[mm]	Ø5[mm]	Ø12	Ø13	Ø12x32	Flik B[mm]	Ø12	Ø13[mm]
ABR9015	50.0	0.11	89	89	60	1.5	10	-	1	-	10	-	1
ABR100	50.0	0.26	103	103	90	2	10	1	-	1	14	1	-

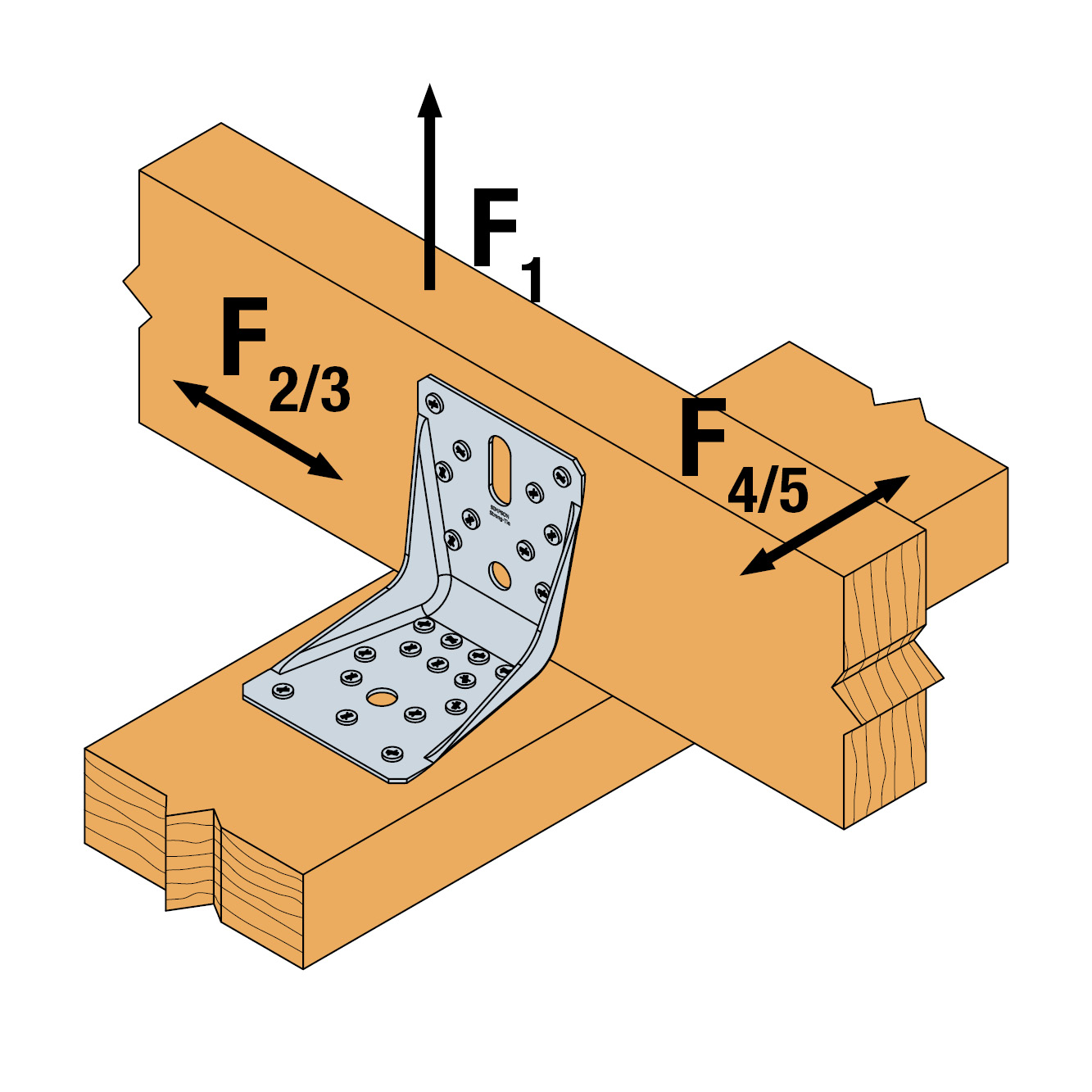

Karakteristisk bärförmåga - Balk-balk fogningar - 2 vinkelbeslag per fog

Dimensioner

Referens	Angle bracket capacity
	Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog[kN]
	Flik A	Flik B	R1.k				R₂.ₖ = R₃.ₖ				R₄.ₖ = R₅,ₖ(¹)
	-	-	CNA4.0x35	CNA4.0x40	CNA4.0x60	CSA5.0x40	CNA4.0x35	CNA4.0x40	CNA4.0x60	CSA5.0x40	CNA4.0x35	CNA4.0x40	CNA4.0x60	CSA5.0x40
ABR9015	8.0	10.0	3.45	4.1	6.6	13.2	6.3	7.1	9.6	10.5	-	-	-	5 /kmod^0,4
ABR100	10.0	14.0	9.7	11.7	19.7	min (26,7/kmod^0,2 ; 27 /kmod)	9.6	12.8	16.7	20.3	2.4	4.2	5.1	5.1

1) e = 100 mm

Karakteristisk bärförmåga - Balk-betong fogningar - 2 vinkelbeslag per fog

Dimensioner

Referens	Angle bracket capacity
	Karakteristisk bärförmåga - balk-betong fogningar
	Utspikning				Karakteristisk bärförmåga - 2 vinkelbeslag per fog[kN]
	Flik A		Flik B		R₁,ₖ			R2,k = R3,k			R4,k = R5,k
	-	Typ	-	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x35	CNA4.0x40
ABR100	1.0	Ø10	10.0	CNA*	min (17,1; 21,6 /kmod)	min (20,6; 21,6 /kmod)	min (26,6; 21,6 /kmod)	7.2	8.7	10.9	8.6	10.4

* Genomstickningsankare ska beräknas separat enligt ETA-06/0106

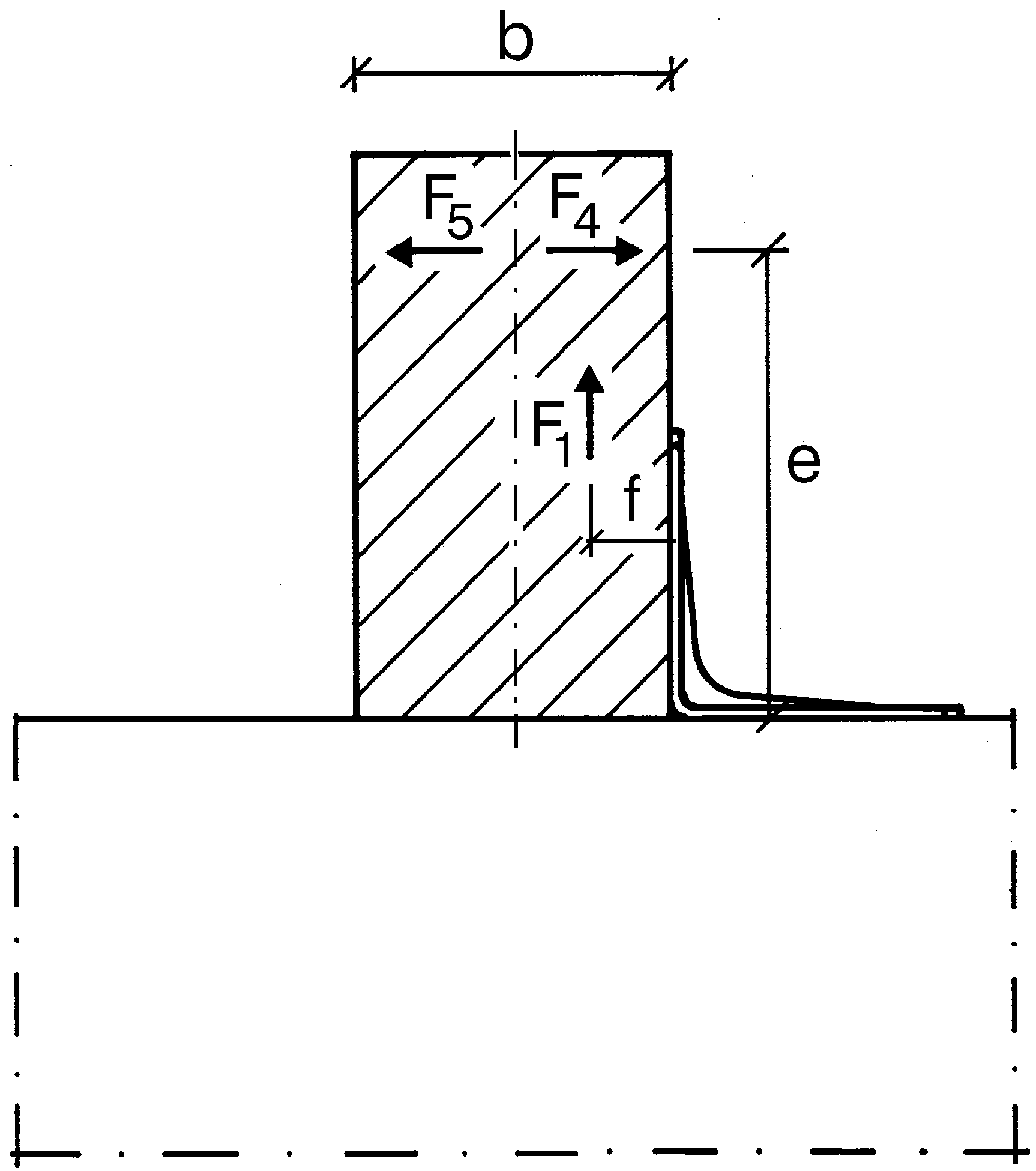

Vid F4/5-last ska följande kontrolleras: R4/5,d ≤ R1,d x b/(2xe)

Verifiering:
Vid sammanslagning av verkan måste det bevisas:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Karakteristisk bärförmåga - Balk-stål fogningar - 2 vinkelbeslag per fog

Dimensioner

Referens	Angle bracket capacity
	Karakteristisk bärförmåga - Balk-stål fogningar
	Utspikning				Karakteristisk bärförmåga - 2 vinkelbeslag per fog[kN]
	Flik A		Flik B		R₁,ₖ
	-	Typ	-	Typ	CNA4.0x60
ABR100	10.0	CNA*	4.0	PDPA-75	21.5

6 mm stål S355

Montage

Fastsättning

Trä-trä fogningar:
används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv

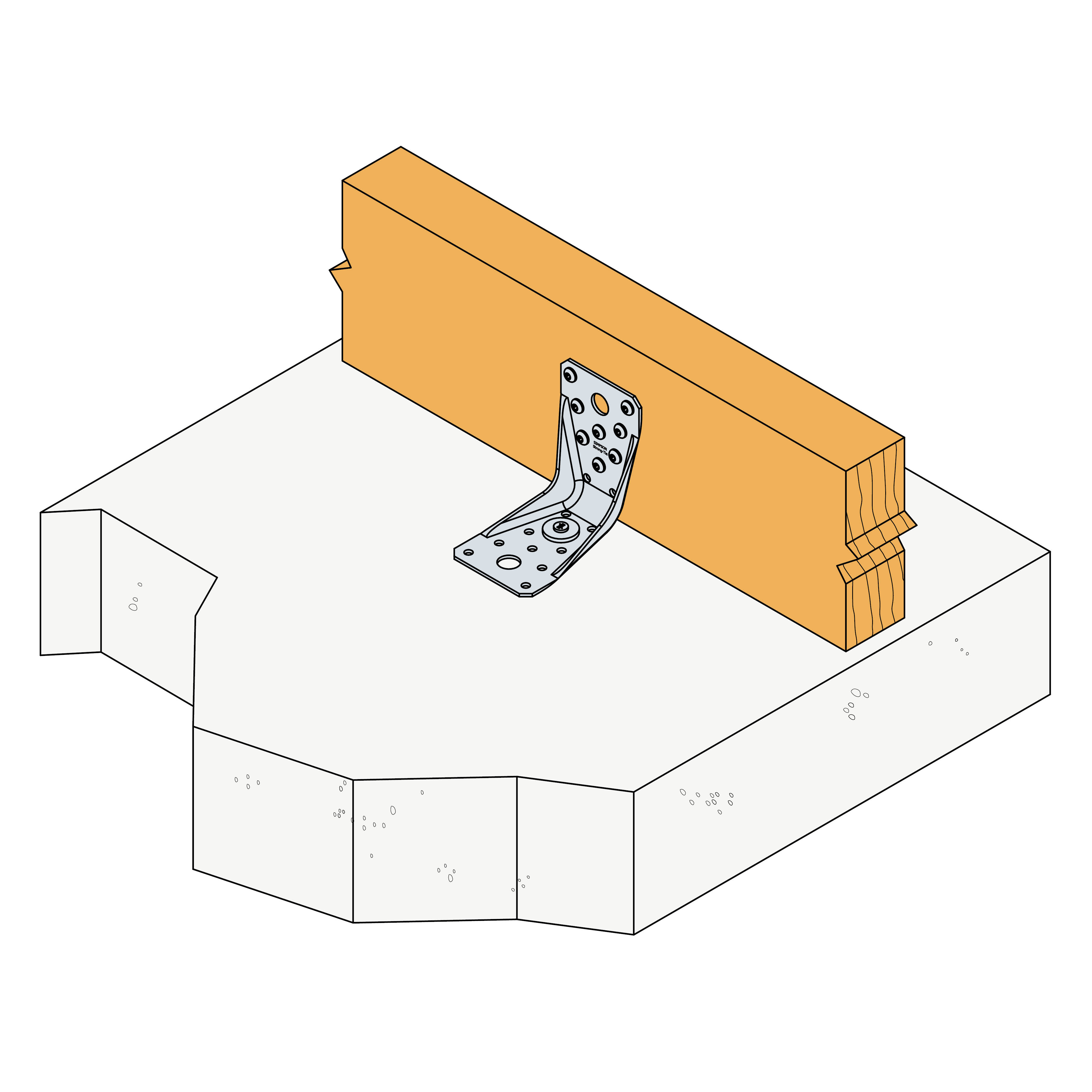

Trä-betong fogningar:
mekaniskt ankare: expanderbult WA (M10-78/5 eller M12-104/5) eller
kemisk ankare: gängad stång LMAS (M10-120/25 eller M12/150/35) tillsammans med AT-HP lim

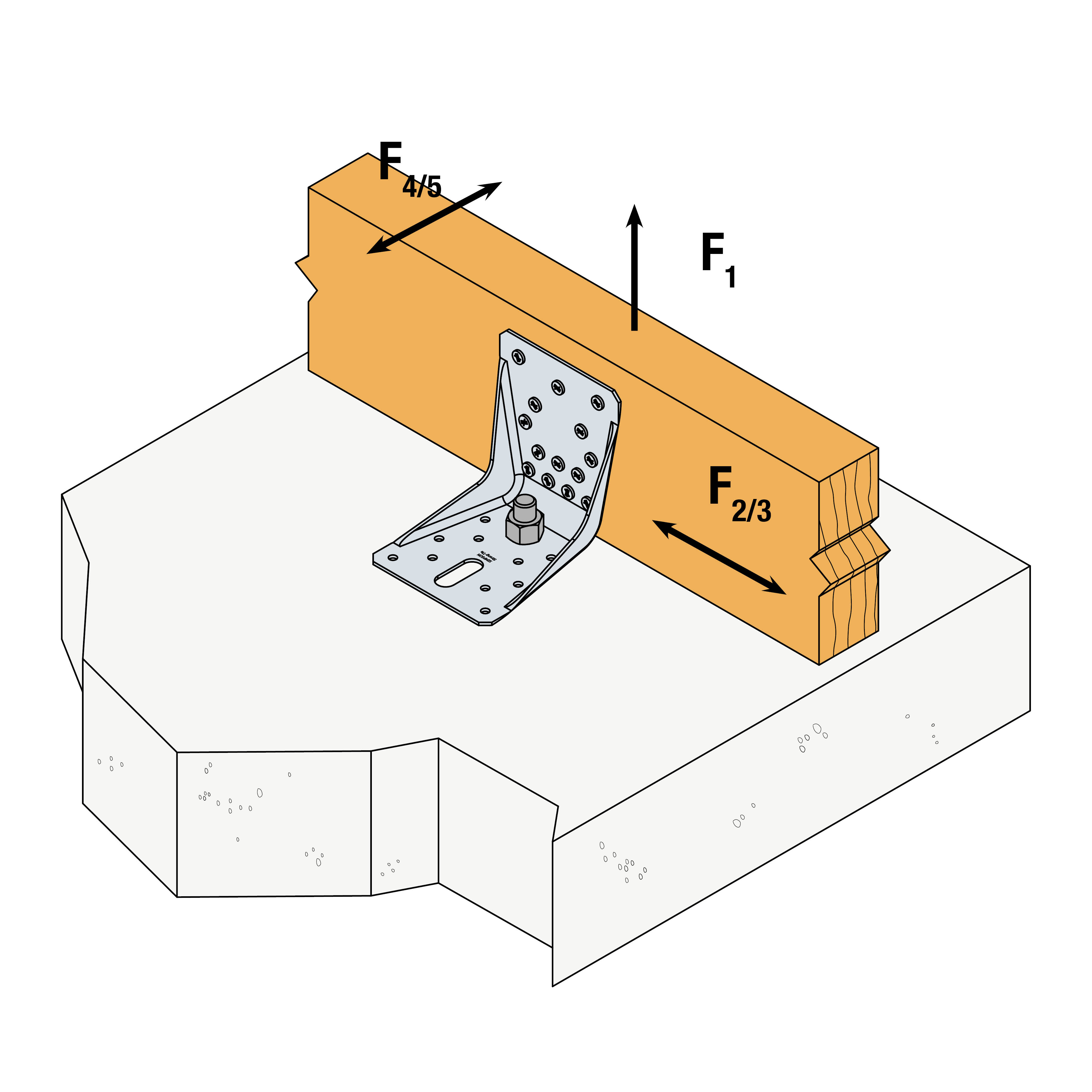

ABR100 är försedd med ett ovalt skruvhål viket gör det möjligt att justera beslaget vid preliminär fastsättning på betong. För permanent installation mot betong ska bulthålet närmast bockningen användas.
Trä-stål fogningar: ABR100: För fastsättning på stål används
PDPA-75 spik och PTP27LE skjutverktyg.
