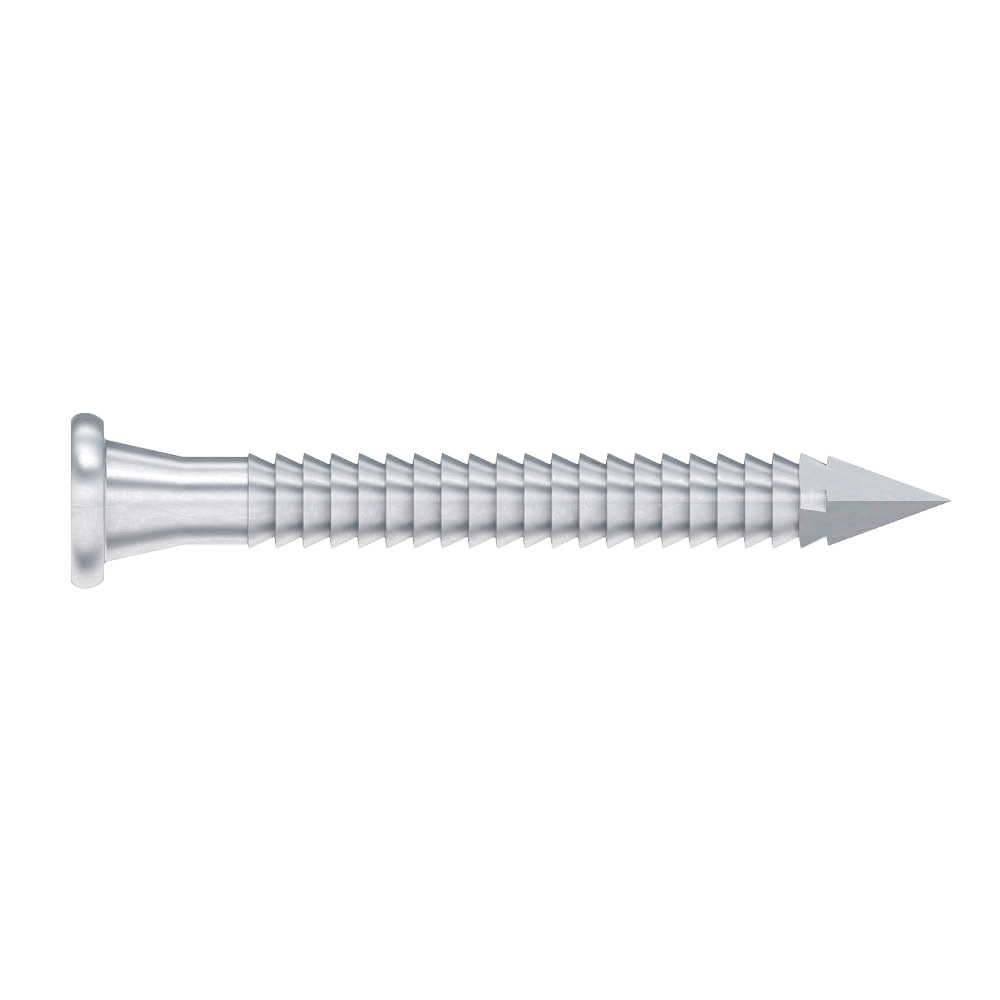

CNA-S

Rostfri ankarspik

Ankarspik CNA är särskilt utvecklad för att montera rostfria stålbeslag på trä. CNA används tillsammans med Simpson Strong-Ties beslag för att uppnå de kapacitetsvärden som deklareras i våra ETA-godkännanden.

Tekniskt datablad
CE-märkt
CE-märkt
Tekniskt avtal
Tekniskt avtal
Användningsklass 3
Användningsklass 3
Rostfri och syrafast, A4
Rostfri och syrafast, A4
EPD
EPD
Severe
Severe
Fastener Designer
Fastener Designer

Produktinformation

Bilder

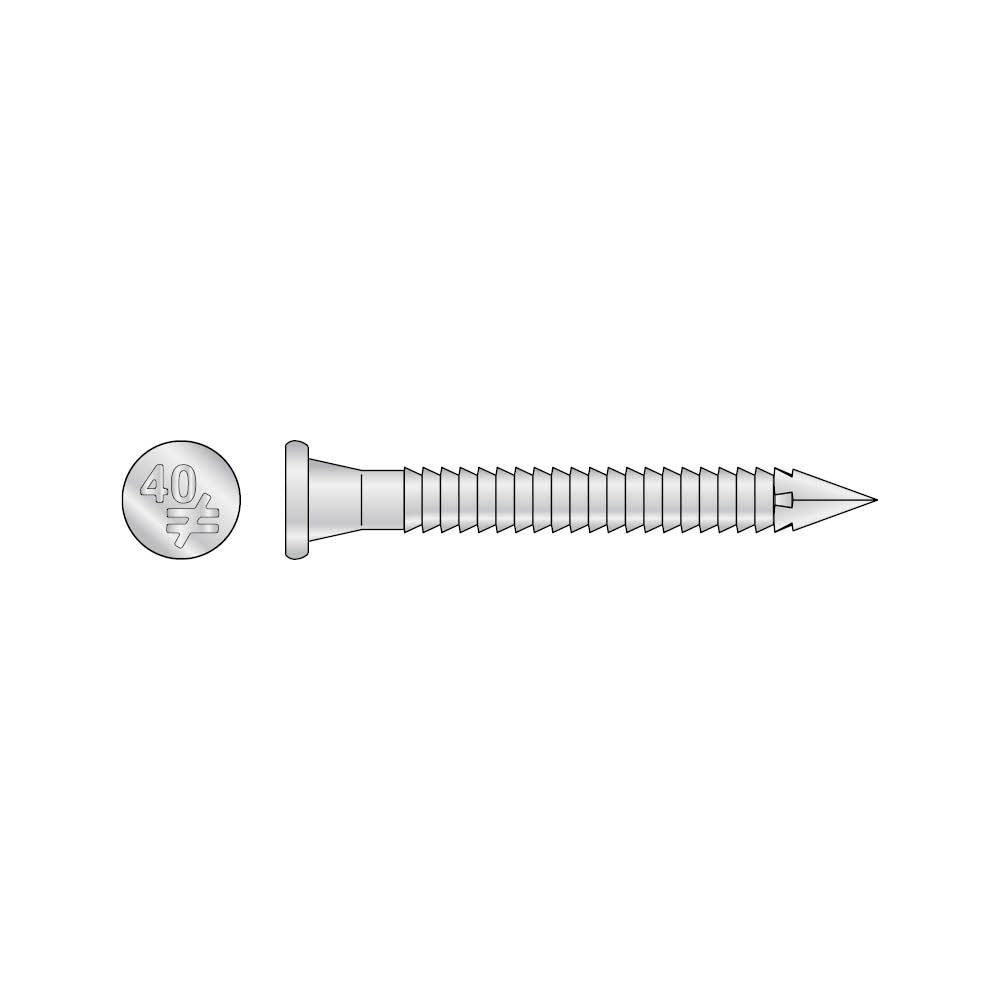

CNA-S Photo Gallery 1.jpg

Egenskaper

Material

  • Rostfritt stål 1.4404 i enlighet med EN 10088 eller liknande kvalitet
  • Korrosionsskydd:
    Rostfritt (syrafast) - A4

Fördelar

  • Rostfritt
  • Den koniska formen under huvudet ser till att spiken har full kontakt med metallen runt hålet i beslaget
  • Hög utdragsstyrka

Applikationer

Monteras på

  • Montering av vinkelbeslag
  • Balkskor
  • Vinddragband etc.
  • Hålplåt

Användningsområden

  • Används där det ställs särskilda krav på korrosionsmotstånd, t.ex. för montering av tryckimpregnerat trä

Teknisk data

Dimensioner

Dimensioner

Dimensioner
ReferensFasteners mått[mm]
övrigtproduktmått[mm]
vikt[kg]L[mm]d[mm]
CNA4.0X40S0.004404
CNA4.0X50S0.005504
CNA4.0X60S0.007604

Kapaciteterna gäller för 2 mm tjocka stålplåtar med trätyp C24. För kapaciteter vid andra tjocklekar och trätyper, se ETA -04/0013.

Prestanda värden - ETA-04/0013

Referensspikar loads
Characteristic Capacities[kN]
Rax,k[kN]Rlat,k[kN]
CNA4.0X40S0.741.85
CNA4.0X50S0.982.22
CNA4.0X60S1.232.36

Prestandavärden baseras på en trädensitet av 350 kg/m3.

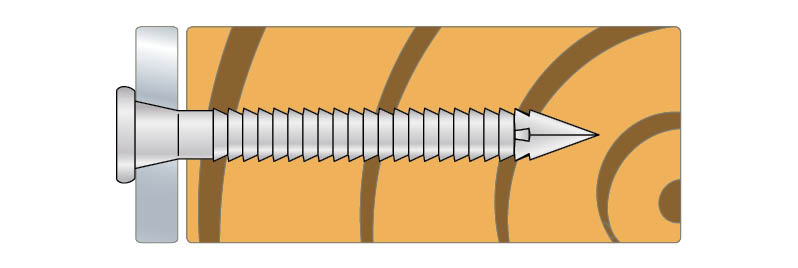

Montage

Montage

Användningsområden

  • Varmförzinkat
  • Stålkvalitet 5.8

Certifiering

Prestandadeklaration (DoP)

se-dop-e04-0013-05-s.pdf
product.doc.history.show
se-dop-e04-0013-04-2.pdf
se-dop-e04-0013-issue-3.pdf
5e536282fc077af235eaf33190a5ae2d622ff086-pdf.pdf
ebf177aca02b56102a46928f6686c0fa12b6bafd.pdf

Europeisk teknisk bedömning (ETA)

eta040013-sst-cna-csa-r3-2019.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-nails
