ABR-S

Rostfritt (A4) vinkelbeslag med förstärkning (7015S, 9020S, 10525S)

ABR-vinkelbeslag används till fogningar i bärande träkonstruktioner.
Beslagen är försedda med kraftiga ribbförstärkningar.

Specialvara – kan levereras på begäran.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 3

Rostfri och syrafast, A4

Severe

EPD

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Rostfritt stål som 1.4404 i enlighet med EN 10088 eller liknande kvalitet
Rostskydd:
Rostfritt/Syrafast - A4

Fördelar

Rostfri version

Applikationer

Monteras på

Trä-trä fogningar

Användingsområden

Används i trä-trä fogningar
Används när det finns särskilda krav på korrosionstålighet, t.ex. i samband med tryckimpregnerat trä

Teknisk data

Dimensioner

Mått

Art. nr.	Dimensioner [mm]				Hål, flik A				Hål, flik B				Antal per förp.	Vikt [kg]
Art. nr.	A	B	C	t	Ø5	Ø7	Ø11	Ø14	Ø5	Ø9	Ø13	Ø14	Antal per förp.	Vikt [kg]
ABR7015S	70	70	55	1.5	8	1	-	-	8	1	-	-	25	0.081

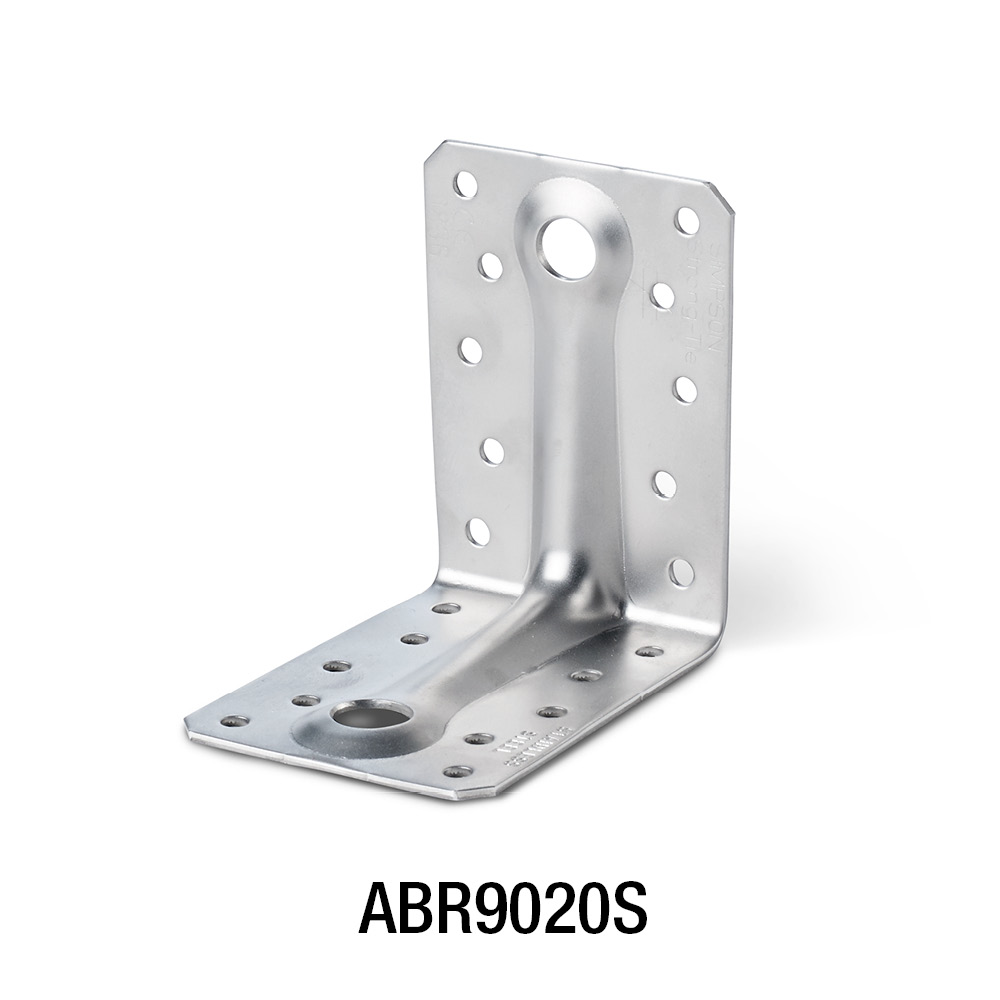

ABR9020S	88	88	65	2	10	-	1	-	10	-	1	-	25	0.17

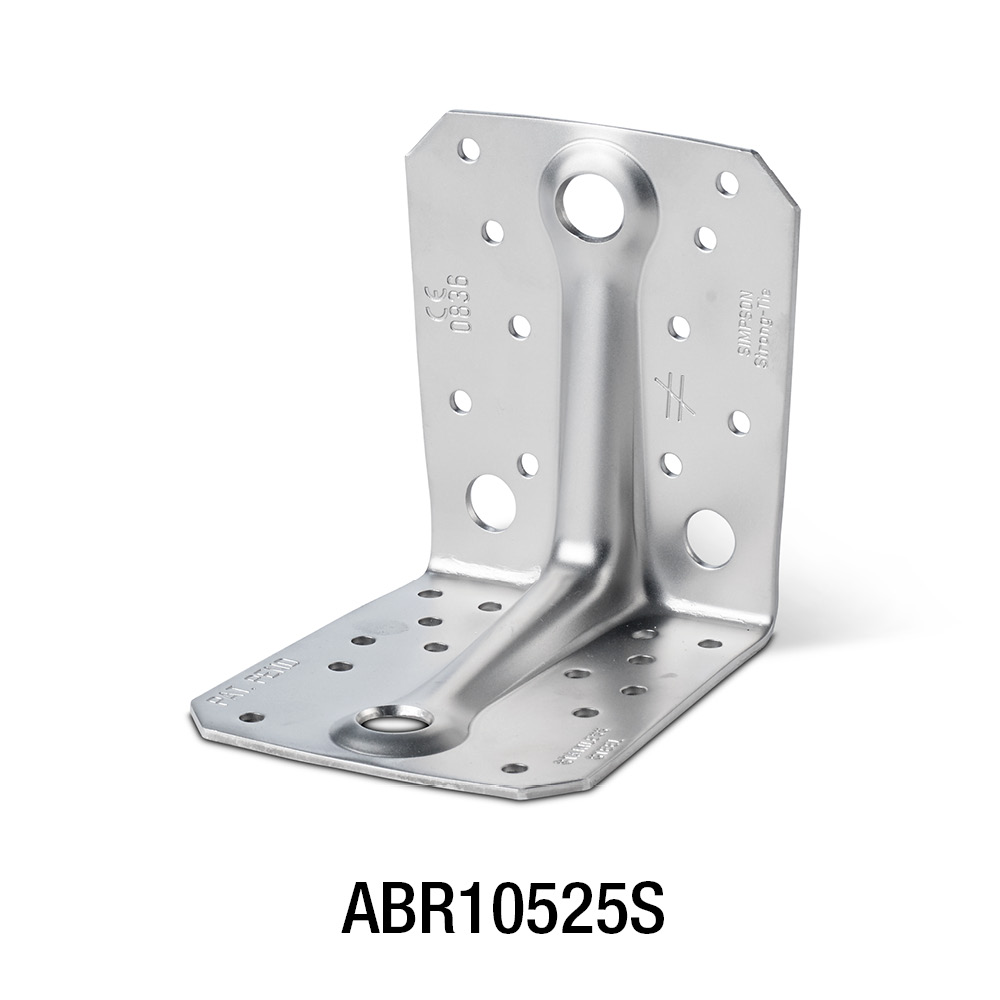

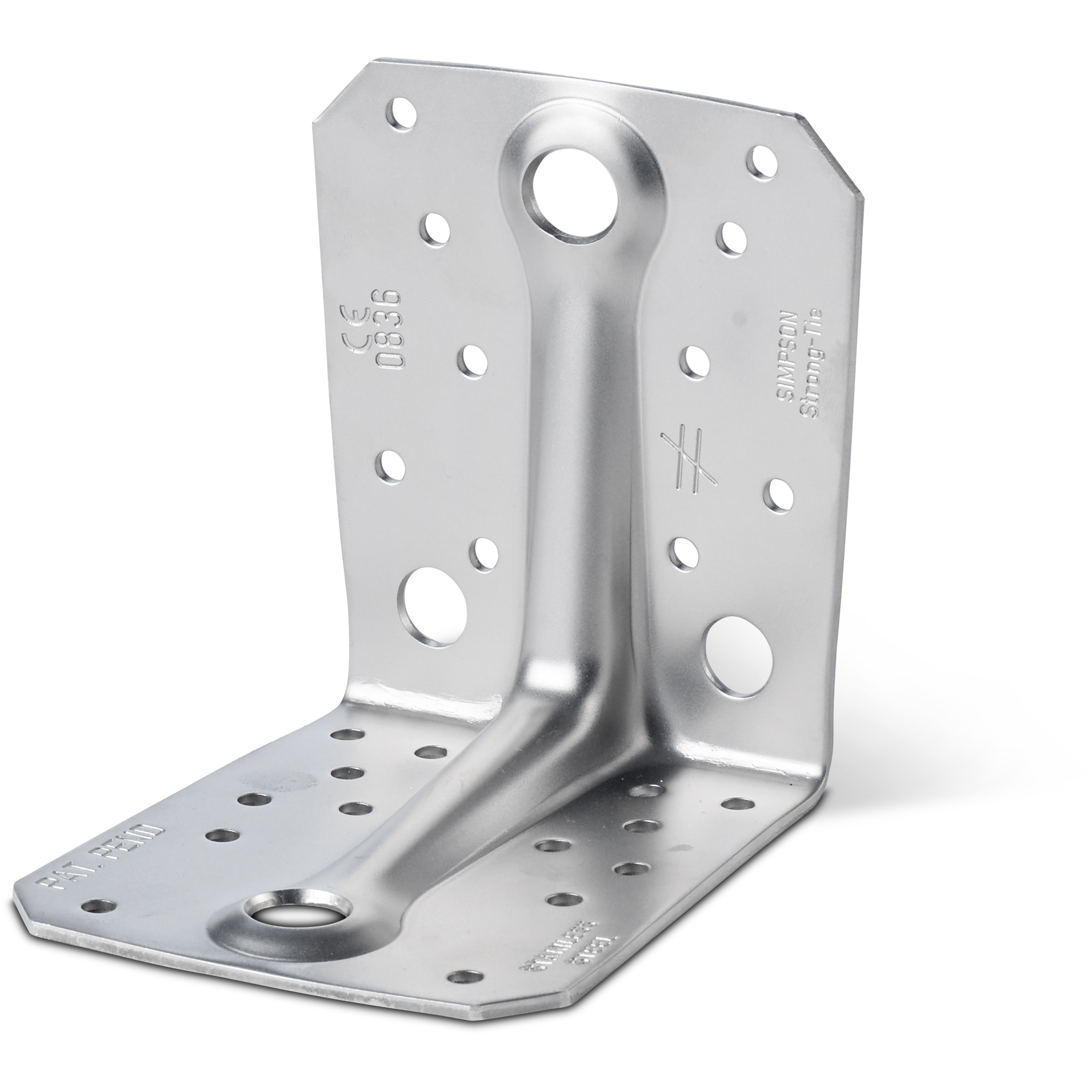

ABR10525S	105	105	90	2.5	10	-	2	1	14	-	-	1	25	0.34

Kombinerad last

Karakteristisk bärförmåga - balk-balk fogningar - Fullständig utspikning

Art. nr.	Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog - Fullständig utspikning [kN]
	Flik A	Flik B	R_1,k				R_2,k= R_3,k				R_4,k = R_5,k
	-	-	CNA4.0x35S	CNA4.0x40S	CNA4.0x50S	CNA4.0x60S	CNA4.0x35S	CNA4.0x40S	CNA4.0x50S	CNA4.0x60S	CNA4.0x35S	CNA4.0x40S	CNA4.0x60S
ABR7015S	6	8	5.2	6.1	-	-	6.7	7.3	-	-	4.2 /kmod^0,3	4.8 /kmod^0,3	-
ABR9020S	8	10	9.7	10.8	12.9	14.9	9.4	10.3	11.7	13	4.6 /kmod^0,7	4.9 /kmod^0,7	5.8 /kmod^0,6
ABR10525S	10	14	12.7	17.2	23.3	29.5	10.7	12.2	15.9	19.7	10.6/kmod^0,2	11.5 /kmod^0,4	13.1 /kmod^0,8

* med CNA4.0x40

Karakteristisk bärförmåga - balk-balk fogningar - Delvis utspikning


Art. nr.	Karakteristisk bärförmåga - Balk-balk fogningar - Delvis utspikning
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog - Delvis utspikning [kN]
	Flik A	Flik B	R_1,k			R_2,k= R_3,k			R_4,k = R_5,k
	-	-	CNA4.0x35S	CNA4.0x40S	CNA4.0x60S	CNA4.0x35S	CNA4.0x40S	CNA4.0x60S	CNA4.0x35S	CNA4.0x40S	CNA4.0x60S
ABR9020S	4	6	4.9	5.9	9.8	5.9	6.4	8.1	4.6 /kmod^0,6	4.8 /kmod^0,7	5.8/kmod^0.6
ABR10525S	6	6	4.8	5.7	9.5	9.7	10.6	14.3	Refer to ETA-06/0106	Refer to ETA-06/0106	Refer to ETA-06/0106

R_4/5 with b = 75 mm och e = 130 mm

-

Art. nr.	-
	Utspikning		- [kN]
	Flik A	Flik B	R_1,k			R_2,k = R_3,k			R_4,k= R_5,k
	-	-	CNA4.0x35S	CNA4.0x50S	CNA4.0x60S	CNA4.0x35S	CNA4.0x50S	CNA4.0x60S	CNA4.0x35S	CNA4.0x50S	CNA4.0x60S
ABR7015S	6	8	5.2	-	-	6.7	-	-	4.3	-	5
ABR9020S	8	10	9.7	11.9	14.9	9.4	12.2	13	4.9	-	6.2
ABR10525S	10	14	12.7	23.6	29.5	10.7	18.5	19.7	10.8	-	14.3

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

-

Art. nr.	-
	Utspikning		- [kN]
	Flik A	Flik B	R_1,k		R_2,k = R_3,k		R_4,k = R_5,k
	-	-	CNA4.0x35S	CNA4.0x60S	CNA4.0x35S	CNA4.0x60S	CNA4.0x35S	CNA4.0x60S
ABR9020S	4	6	4.9	9.8	5.9	6.4	4.9	6.2
ABR10525S	6	6	4.8	9.5	9.7	10.6	-	-

Montage

Fastsättning

För fastsättning används rostfria CNA4,0xℓ ankarspik eller rostfria CSA5,0xℓ beslagsskruvar (barformåga reduceras ved användning av rostfria CSA beslagskruvar)

Teknisk information

Två vinkelbeslag per fog
Vinkelbeslagen förutsätts placeras precis ovanför varandra.
F1    Lyftande kraft som verkar mitt i takåsen.
F2 och F3    Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4 och F5    Tvärgående kraft som verkar mitt för vinkelbeslagen i balkens riktning i höjden e över balken.

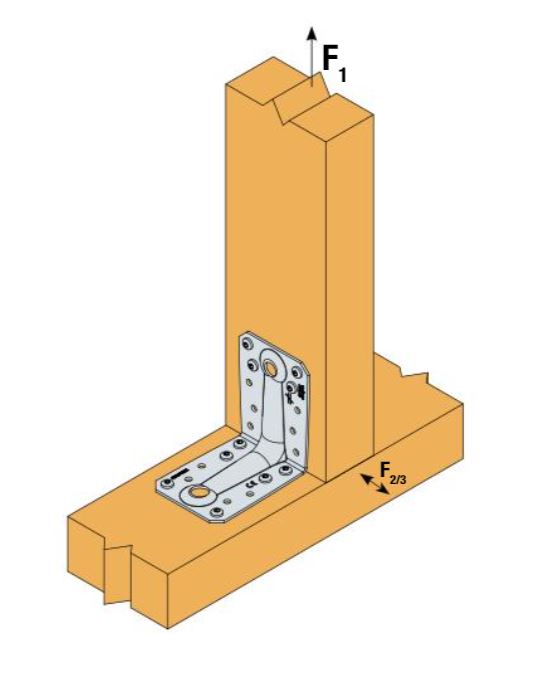

Ett vinkelbeslag per fog

F1   Lyftande kraft som verkar i vinkelbeslagets centrala axel, men på avstånd från vinkelbeslagets vertikala flik. Om åsen är förhindrad att rotera, blir bärförmågevärdet hälften av bärförmågan för en fog med två vinkelbeslag.
F2 och F3   Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4   Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar in mot vinkelbeslaget i höjden e över balken.
F5   Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar bort från vinkelbeslaget i höjden e över balken.
