CSA-S

Rostfri beslagskruv

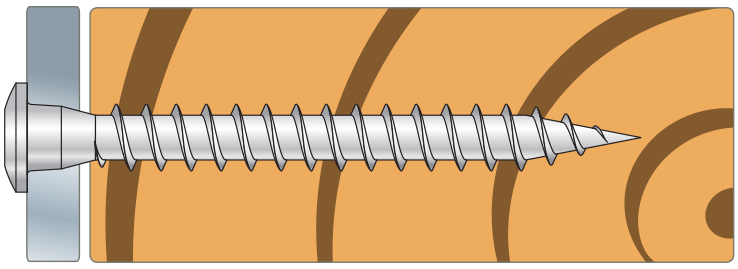

Beslagsskruv CSA är särskilt utvecklad för att sätta fast stålbeslag på trä. Det släta skaftet under huvudet passar precis till hålet i beslaget. Därigenom uppnås en stadig förankring med större tvärbärförmåga än för standardskruvar. Fibercutspetsen ger en enkel och snabb inskruvning.

Tekniskt datablad
CE-märkt
Tekniskt avtal
Användningsklass 3
Rostfri och syrafast, A4
Severe
EPD
Fastener Designer
CSA-S Main Image.jpg

Produktinformation

Bilder

Fastgørelse af trælægte på stål
QDBPC50E

Egenskaper

Material

  • Rostfritt stål 1.4404

Fördelar

  • Rostfritt
  • Specialgänga för trä med borrspets för snabb idragning
  • Träet spricker inte

Applikationer

Monteras på

  • Huvudbalk / Sekundärbalk: massivt trä, kompositträ, limet lamineret trä

Användningsområden

  • Används där det ställs särskilda krav på korrosionsmotstånd, t.ex. för montering av tryckimpregnerat trä

Teknisk data

Dimensioner


Dimensioner

Art. nr. Dimensioner [mm] Vikt [kg]
L lg d1 d dh Bit
CSA5.0X25S25193.154.858.3T-200.002
CSA5.0X35S35293.154.858.3T-200.004
CSA5.0X40S40343.154.858.3T-200.004

Characteristic Capacities

Art. nr. Characteristic Capacities [kN]
Rax,k Rlat,k
CSA5.0X25S1.381.49
CSA5.0X35S2.111.99
CSA5.0X40S2.472.25

Characteristic Capacities - used in timber C24
Rax = axial withdrawal capacity
Rlat = lateral capacity

Certifiering

Teknisk dokumentation DoP

se-dop-e04-0013-04.pdf (98.25 KB)
se-dop-e04-0013-issue-3.pdf (98.17 KB)
5e536282fc077af235eaf33190a5ae2d622ff086-pdf.pdf (34.62 KB)
ebf177aca02b56102a46928f6686c0fa12b6bafd.pdf (35.25 KB)

European Technical Assessment (ETA)

eta-04-0013-2019-12-11-cor1.pdf (532.41 KB)
eta040013-sst-cna-csa-r3-2019.pdf (528.39 KB)

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Relaterade produkter

CAD- och BIM-bibliotek

2D

CSA5.0X25S

CSA5.0X35S

CSA5.0X40S

3D

CSA5.0X25S

CSA5.0X35S

CSA5.0X40S

ZIP-paket
