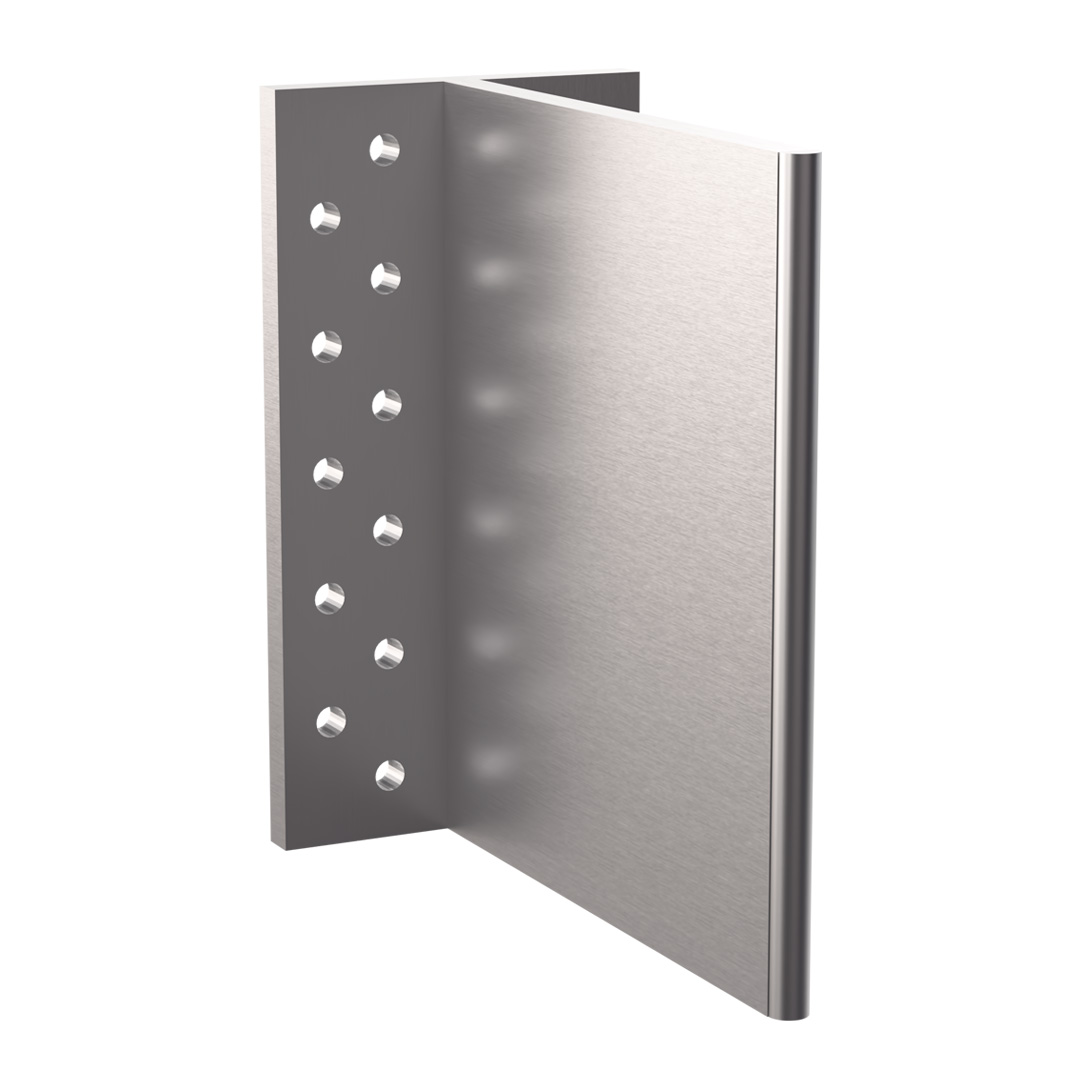

BTALU

Dold Balkbärare

Balkbärare BTALU används för trä mot trä-applikationer som till exempel en balkavväxling. Det inslitsade beslaget skapar ett dolt montage och det går att designa knutpunkter med lodrät lutning på upp till 45°.

BTALU är tillverkat i aluminium och kan installeras med CSA Ankarskruv samt SDD självborrande dymling eller släta STD-dorn. Vid montage med SDD kan man installera infästningen utan förborrning av sekundärbalken eller aluminiumbeslaget.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 3

Eld, 30 min

Aluminium

Outdoor

Produktinformation

Bilder

Egenskaper

Material

Aluminium EN AW-6082 T6 i enlighet med EN 755
Tjocklek: 6 mm

Fördelar

Lätt att montera
Hög bärförmåga
Brandhämmande i upp till 30 minuter. För ytterligare information, vänligen kontakta vår tekniska avdelning

Applikationer

Monteras på

Huvudbalk: massivt trä, limträ
Sekundärbalk: massivt trä, limträ
För aktuell balkdimension väljs en beslagshöjd som är minst 32 mm mindre än denna.

Användningsområden

Anslutning av bärande balk mot primärbalk eller stolpe.

Teknisk data

Dimensioner

Mått

Art. nr.	DB nr.	Mått [mm]				Hål HB	Antal per förp.	Vikt [kg]
Art. nr.	DB nr.	A	B	C	t	Ø5	Antal per förp.	Vikt [kg]
BTALU90	1862485	86	109	62	6	16	25	0.23
BTALU120	1821910	116	109	62	6	20	25	0.3
BTALU160	1821917	156	109	62	6	28	25	0.41
BTALU200	1862489	196	109	62	6	38	15	0.51
BTALU240	1821920	236	109	62	6	44	15	0.61
BTALU3000	5104612	3000	109	62	6	-	1	8

Hålen för bjälkarna måste borras enligt hålmönstret i ETA.

Storlek A kan vara upp till 4 mm mindre vid kapning från rålängden, kapningen ska ske mellan spikhålen.

Karakteristisk bärförmåga - Balk-balkfogningar

Art. nr.	Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning [kN]
	Utspikning				R_1,k= R_2.k
	HB		SB		Längden av dornen [mm]
	-	Typ	-	Typ	60	80	100	120	140	160
BTALU90	16	CNA4.0x50	4	STD8	10.8	11.8	12.9	13.7	13.7	13.7
BTALU120	20	CNA4.0x50	3	STD12	17.3	18.2	19.4	20.7	22.3	23.9
BTALU160	28	CNA4.0x50	4	STD12	28	29.5	31.2	33.3	35.7	38.2
BTALU200	38	CNA4.0x50	5	STD12	39.8	41.9	44.3	47.2	50.4	53.9
BTALU240	44	CNA4.0x50	6	STD12	52.2	54.9	57.9	61.7	65.9	70.3

Längden på dornen ska vara minst samma som bredden på sekundärbalken.

För balkar med lutning β ska kapaciteten multipliceras med faktorn.

β	0°	15°	30°	45°
Faktor	1.0	0.95	0.9	0.85

Det är endast nödvändigt vid anslutningar med färre än 7 dorn i balken.

Karakteristisk bärförmåga - Balk-balkfogningar - R3.k och R4.k

Art. nr.	Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning [kN]
	Utspikning				Karakteristisk bärförmåga [kN]
	HB		SB		R_3,k						R_4,k
	-	Typ	-	Typ	Längden av dornen [mm]
	-	Typ	-	Typ	60	80	100	120	140	160
BTALU90	16	CNA4.0x50	4	STD8	1.5	1.9	2.3	2.7	3.1	3.6	7.8
BTALU120	20	CNA4.0x50	3	STD12	2.2	2.9	3.5	4.2	4.8	5.6	9.8
BTALU160	28	CNA4.0x50	4	STD12	2.9	3.6	4.4	5.3	6.2	7	13.7
BTALU200	38	CNA4.0x50	5	STD12	3.5	4.4	5.4	6.4	7.4	8.4	17.6
BTALU240	44	CNA4.0x50	6	STD12	4.2	5.3	6.4	7.4	8.6	9.8	21.6

Längden på dornen ska vara minst samma som bredden på sekundärbalken.

Bärigheten för R₄ gäller för alla längder av stålplugg.

Karakteristisk bärförmåga - Balk-stolpfogningar

Art. nr.	Karakteristisk bärförmåga - Balk-stolpfogningar - delvis utspikning
	Utspikning				Stolpbredd	Karakteristisk bärförmåga [kN]
	HB		SB		Min.	R_1,k= R_2.k
	-	Typ	-	Typ		Längden av dornen [mm]
	-	Typ	-	Typ		60	80	100	120	140	160
BTALU90	8	CNA4.0x50	4	STD8	96	9	9.9	10.9	11.6	11.6	11.6
BTALU120	12	CNA4.0x50	3	STD12	96	14.7	15.5	16.6	17.9	19.4	20.7
BTALU160	16	CNA4.0x50	4	STD12	96	23.2	24.4	26	27.9	30	32
BTALU200	20	CNA4.0x50	5	STD12	96	32.4	34.1	36.2	38.7	41.2	43.4
BTALU240	24	CNA4.0x50	6	STD12	96	42.1	44.3	46.8	49.7	52.3	53.2

Längden på dornen ska vara minst samma som bredden på sekundärbalken.

För balkar med lutning β ska kapaciteten multipliceras med faktorn.

β	0°	15°	30°	45°
Faktor	1.0	0.95	0.9	0.85

Det är endast nödvändigt vid anslutningar med färre än 7 dorn i balken.

Bärförmågan för R_4,kgäller för alla längder av dorn.

Beräkningsvärden i denna tabell gäller också vid delvis utspikning av balk-balk samlingar.

Karakteristisk bärförmåga - Balk-stolpfogningar - R3.k och R4.k

Art. nr.	Karakteristisk bärförmåga - Balk-stolpfogningar - delvis utspikning
	Utspikning				Stolpbredd	Karakteristisk bärförmåga [kN]
	HB		SB		Min.	R_3,k						R_4,k
	-	Typ	-	Typ		Längden av dornen [mm]
	-	Typ	-	Typ		60	80	100	120	140	160
BTALU90	8	CNA4.0x50	4	STD8	96	1.5	1.9	2.3	2.7	2.7	2.7	3.9
BTALU120	12	CNA4.0x50	3	STD12	96	2.2	2.9	3.5	4.2	4.8	5.6	5.9
BTALU160	16	CNA4.0x50	4	STD12	96	2.9	3.6	4.4	5.3	6.2	7	7.8
BTALU200	20	CNA4.0x50	5	STD12	96	3.5	4.4	5.4	6.4	7.4	8.4	9.8
BTALU240	24	CNA4.0x50	6	STD12	96	4.2	5.3	6.4	7.4	8.6	9.8	11.8

Längden på dornen ska vara minst samma som bredden på sekundärbalken.

Bärförmågan R_4,k gäller för alla längder av dorn.

Karakteristisk bärförmåga med SDD

Art. nr.	Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning [kN]
	Utspikning				R_1,k = R_2.k
	HB		SB		Längden av dornen [mm]
	Antal	Typ	Antal	Typ	93	113	133	153	173
BTALU90	-	-	-	-	-	-	-	-	-
BTALU120	22	CNA4.0x50	3	SDD7.5	14.4	15.5	15.5	15.5	15.5
BTALU160	30	CNA4.0x50	4	SDD7.5	23	24.6	26.4	26.4	26.4
BTALU200	38	CNA4.0x50	5	SDD7.5	32.2	34.3	37	39.7	39.7
BTALU240	46	CNA4.0x50	6	SDD7.5	40.4	44.1	47.5	51.4	51.4

Längden på dornen ska vara minst samma som bredden på sekundärbalken.
För balkar med lutning β ska kapaciteten multipliceras med faktorn.

β	0°	15°	30°	45°
faktor	1.0	0.95	0.9	0.85

Det är endast nödvändigt vid anslutningar med färre än 7 dorn i balken.

Effektiv längd på dornet är lika med totala dornlängden -13 mm.

Produktens karakteristiska kapacitet – Träbalk till träbalk – R3.k och R4.k – SDD

Art. nr.	Karakteristisk bärförmåga - Balk-balkfogningar - Fullständig utspikning [kN]
	Utspikning				Produktens karakteristiska bärförmåga - Trä C24 [kN]
	HB		SB		R_3,k					R_4,k
	Antal	Typ	Antal	Typ	Längden av dornen [mm]
	Antal	Typ	Antal	Typ	93	113	133	153	173
BTALU90	-	-	-	-	-	-	-	-	-	-
BTALU120	22	CNA4.0x50	3	SDD7.5	2.9	3.5	4.2	4.8	5.6	8.8
BTALU160	30	CNA4.0x50	4	SDD7.5	3.6	4.4	5.3	6.2	7	12.7
BTALU200	38	CNA4.0x50	5	SDD7.5	4.4	5.4	6.4	7.4	8.4	16.7
BTALU240	46	CNA4.0x50	6	SDD7.5	5.3	6.4	7.4	8.6	9.8	20.6

Längden på dornen ska vara minst samma som bredden på sekundärbalken.
Bärförmågan för R₄gäller för alla längder av dorn.

Produktens karakteristiska bärförmåga– Träbalk till trästolpe med SDD

Art. nr.	Karakteristisk bärförmåga - Balk-stolpfogningar - Delvis utspikning
	Utspikning				Stolpbredd	Produktens karakteristiska bärförmåga - Trä C24 [kN]
	HB		SB		Min.	R_1,k = R_2.k					R_4,k
	Antal	Typ	Antal	Typ		Längden av dornen [mm]
	Antal	Typ	Antal	Typ		93	113	133	153	173
BTALU90	-	-	-	-	96	-	-	-	-	-	-
BTALU120	12	CNA4.0x50	3	SDD7.5	96	12.2	13.2	13.5	14.1	14.1	8.8
BTALU160	16	CNA4.0x50	4	SDD7.5	96	18.7	19.7	21.3	21.3	21.3	12.7
BTALU200	20	CNA4.0x50	5	SDD7.5	96	25.9	27.7	29.8	29.8	29.8	16.7
BTALU240	24	CNA4.0x50	6	SDD7.5	96	33.6	36.2	38.9	38.9	38.9	20.6

Längden på dornen ska vara minst samma som bredden på sekundärbalken.
För balkar med lutning β ska kapaciteten multipliceras med faktorn.

β	0°	15°	30°	45°
faktor	1.0	0.92	0.90	0.85

Det är endast nödvändigt vid anslutningar med färre än 7 dorn i balken.

Bärförmågan R₄ gäller för alla längder av dorn.
Bärförmågorna i denna tabell gäller även för delvis utspikning av balk till balk.

Produktens karakteristiska kapacitet – Träbalk till trästolpe – R3.k och R4.k – SDD

Art. nr.	Karakteristisk bärförmåga - Balk-stolpfogningar - Delvis utspikning
	Utspikning				Stolpbredd	Produktens karakteristiska bärförmåga - Trä C24 [kN]
	HB		SB		Min.	R_3,k					R_4,k
	Antal	Typ	Antal	Typ		Längden av dornen [mm]
	Antal	Typ	Antal	Typ		93	113	133	153	173
BTALU90	-	-	-	-	96	-	-	-	-	-	-
BTALU120	12	CNA4.0x50	3	SDD7.5	96	2.9	3.5	4.2	4.8	5.6	8.8
BTALU160	16	CNA4.0x50	4	SDD7.5	96	3.6	4.4	5.3	6.2	7	12.7
BTALU200	20	CNA4.0x50	5	SDD7.5	96	4.4	5.4	6.4	7.4	8.4	16.7
BTALU240	24	CNA4.0x50	6	SDD7.5	96	5.3	6.4	7.4	8.6	9.8	20.6

Längden på dornen ska vara minst samma som bredden på sekundärbalken.

Bärförmågan för R₄ gäller för alla längder av dorn.

Montage

Fastsättning

Vid montering på huvudbalken/stolpen används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv
I sekundärbalken sågar man slits i ändträet på 7-8 mm samt förborrar för dornen med diam. 8 eller 12 (använd ev. borrschabloner). Avståndet från det dornhålet (övre och nedre) till kanten på balken ska vara minst 36 mm för Ø12 dorne samt 25 mm för Ø8 dorne.
I BTALU-balkbärarna, som är gjorda av aluminium, borras dornhål under monteringen
Dornhålen borras först i sekundärbalken, och hålen används som schablon för att borra hål i aluminium.

Installation

BTALU kapas ev till önskad längd (angivna, karaktäristiska värden gäller för en maximal höjd på 600 mm)
Fäst BTALU på huvudbalken med ankarspik, CNA4,0x50

Gör så här:

Förbered för balkbäraren genom att såga ett spår i sekundärbalkens kortände
Dornhålen borras, gärna med hjälp av en borrmall (Ø8 eller Ø12)
Montera balkbäraren på stolpen eller balken med CNA ankarspikar eller CSA beslagsskruvar
Använd dorn med d=12 mm (balkbäraren 90 dock d=8 mm). Längden på dornen anpassas efter balkbredden
Placera det översta dornet i sekundärbalken medan den fortfarande ligger på marken
Häng upp sekundärbalken i montagespåret i beslaget
Slå sedan i de sista dornen
