SDD Självborrande dymling

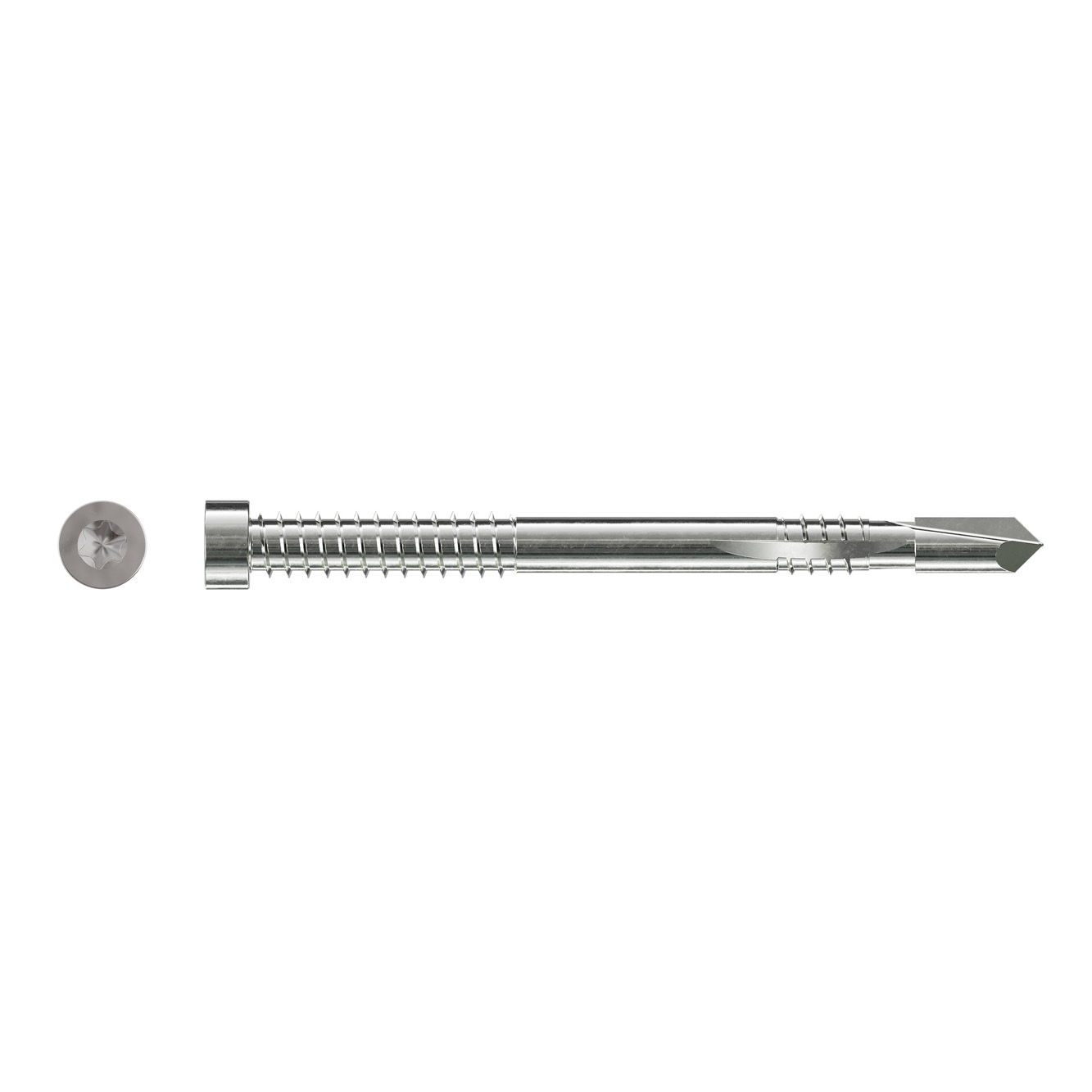

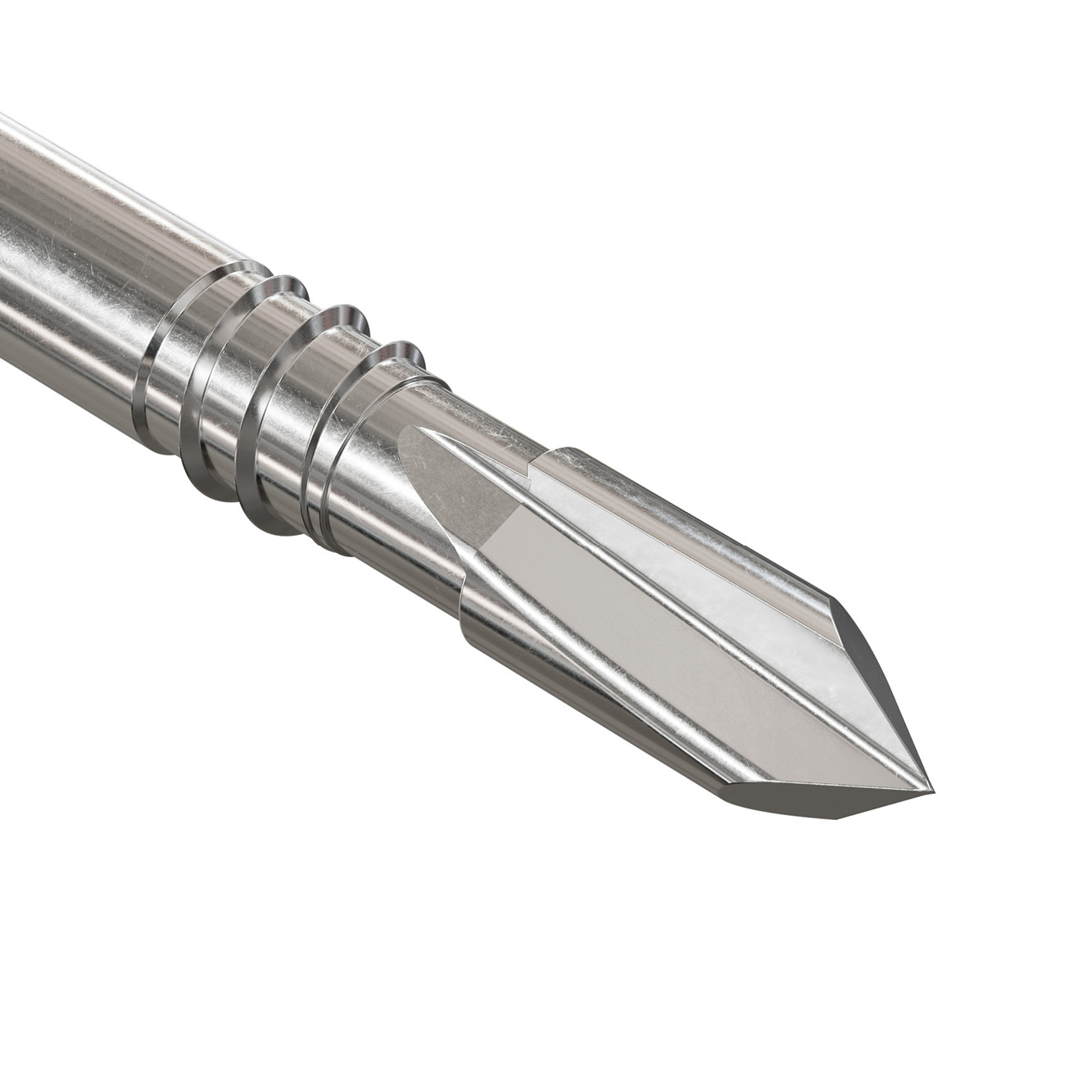

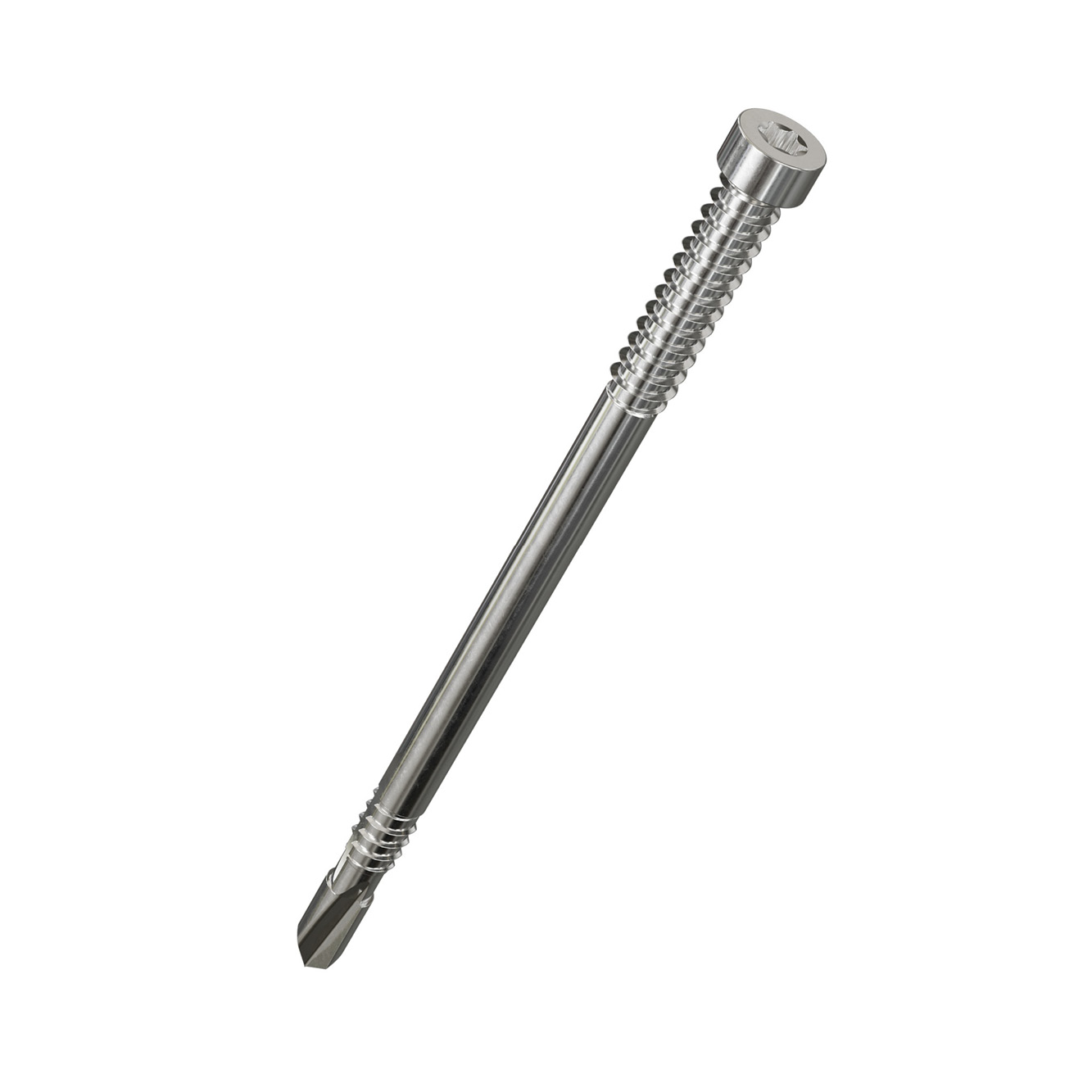

Den CE-märkta SDD-Dymlingen är idealisk för montage av dolda anslutningar i kombination med aluminiumbeslag som BTALU. Den dubbelgängade dymling har ett cylinderhuvud med ett TX-40 spår och den unika spetsdesignen minskar klyvningen av virket. Spåret på undergängan gör att materialet kan tas bort under installationen.





Teknisk data
Produkt Dimension
| Referens | övrigt mått data | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Item Code | Tun / DB nr. | NOB nr. | produktmått[mm] | antal per förpackning | vikt[kg] | |||||||
| d | l | dh | d1 | lg2 | lg1 | Bit | ||||||
| SDD7.5X73 | 78473 | 2558828 | 60823128 | 7.5 | 73 | 12 | 6.9 | 27 | 0 | T-40 | 50.0 | 0.024 |
| SDD7.5X93 | 78119 | 2395460 | 60153142 | 7.5 | 93 | 12 | 6.9 | 27 | 8.5 | T-40 | 50.0 | 0.033 |
| SDD7.5X113 | 78120 | 2395461 | 60153143 | 7.5 | 113 | 12 | 6.9 | 36 | 12.5 | T-40 | 50.0 | 0.039 |
| SDD7.5X133 | 78121 | 2395463 | 60153193 | 7.5 | 133 | 12 | 6.9 | 36 | 12.5 | T-40 | 50.0 | 0.046 |
| SDD7.5X153 | 78122 | 2395464 | 60153194 | 7.5 | 153 | 12 | 6.9 | 36 | 12.5 | T-40 | 50.0 | 0.053 |
| SDD7.5X173 | 78123 | 2395465 | 60153197 | 7.5 | 173 | 12 | 6.9 | 36 | 12.5 | T-40 | 50.0 | 0.06 |
| SDD7.5X193 | 78474 | 2558831 | 60823129 | 7.5 | 193 | 12 | 6.9 | 36 | 12.5 | T-40 | 50.0 | 0.066 |
Montage
Montage
Installation

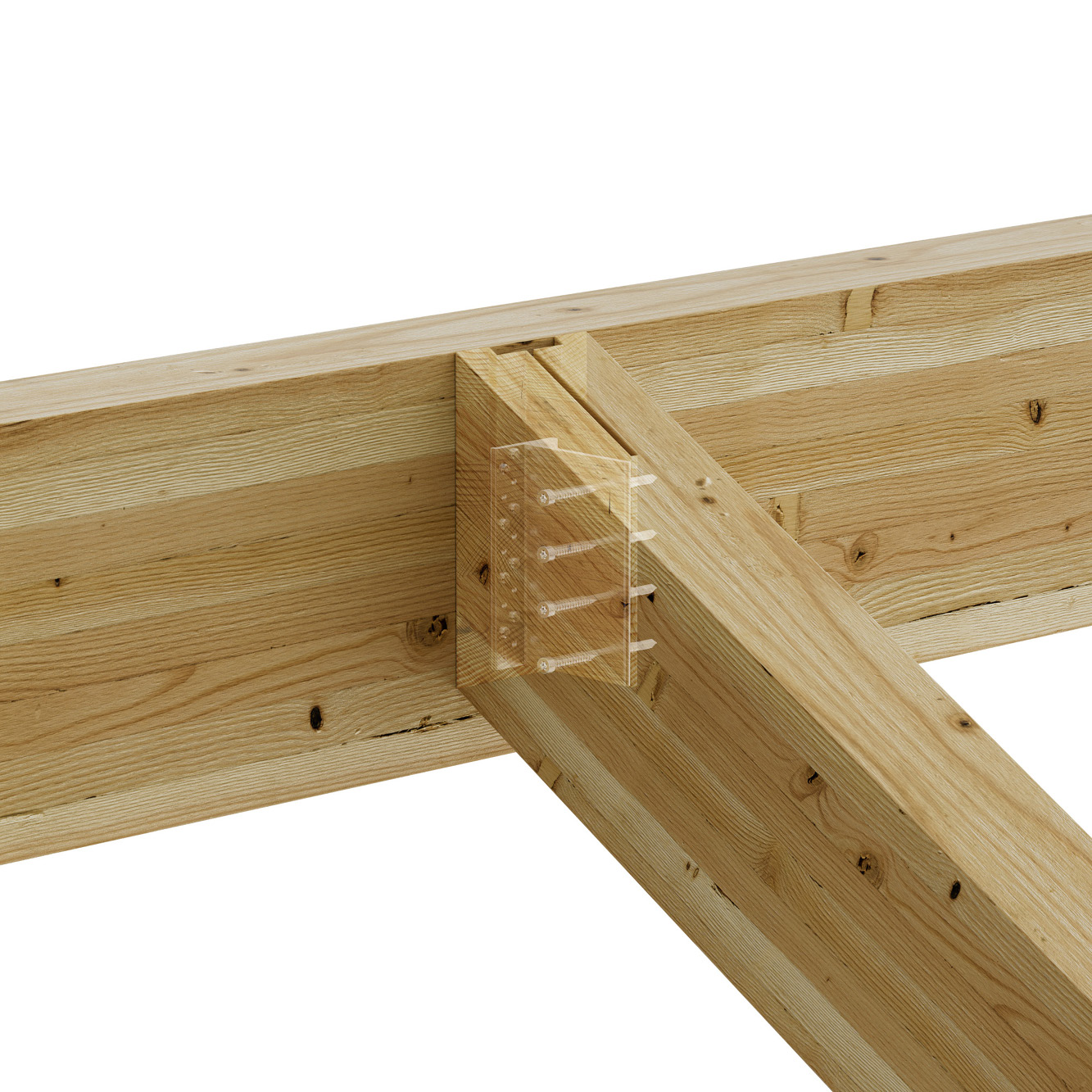

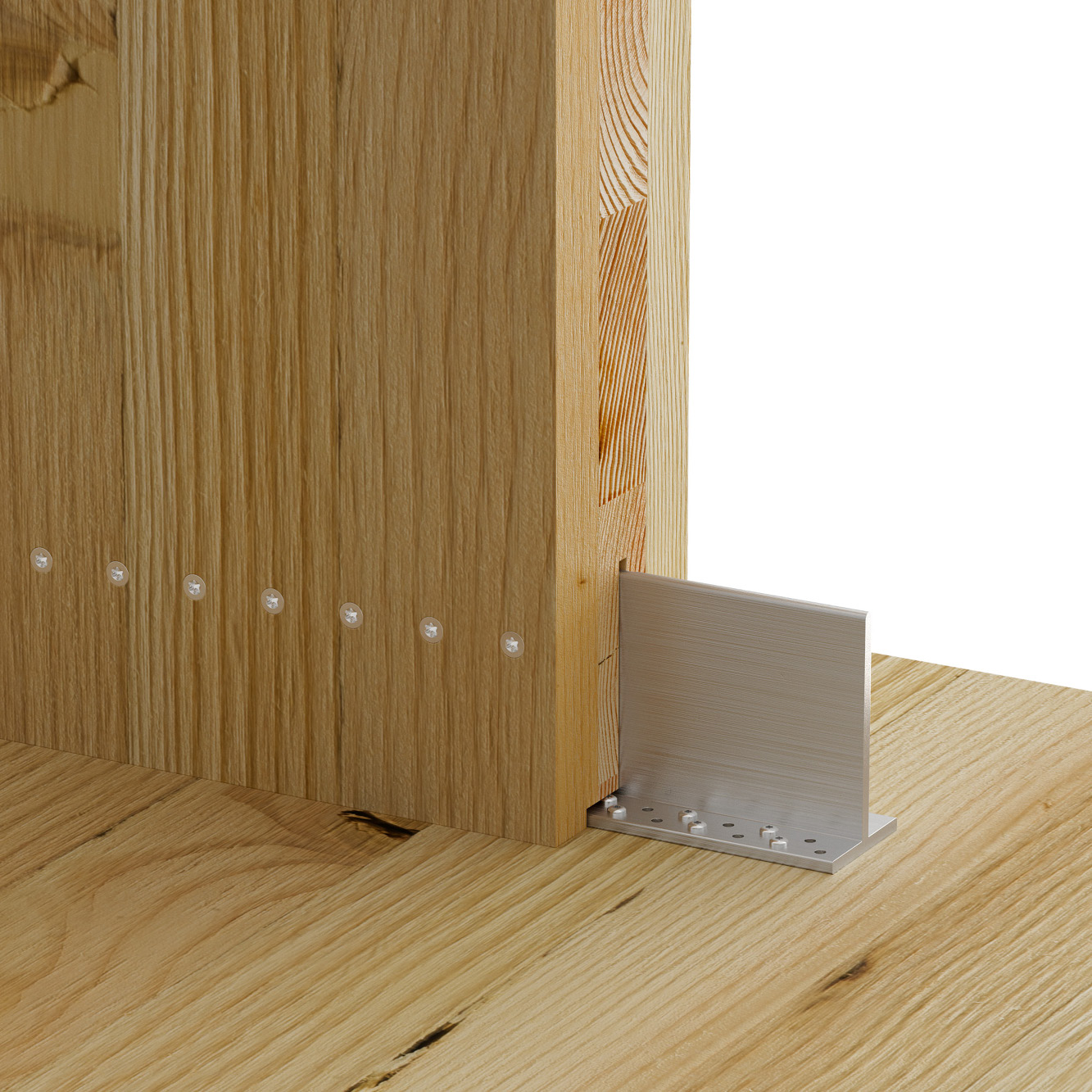

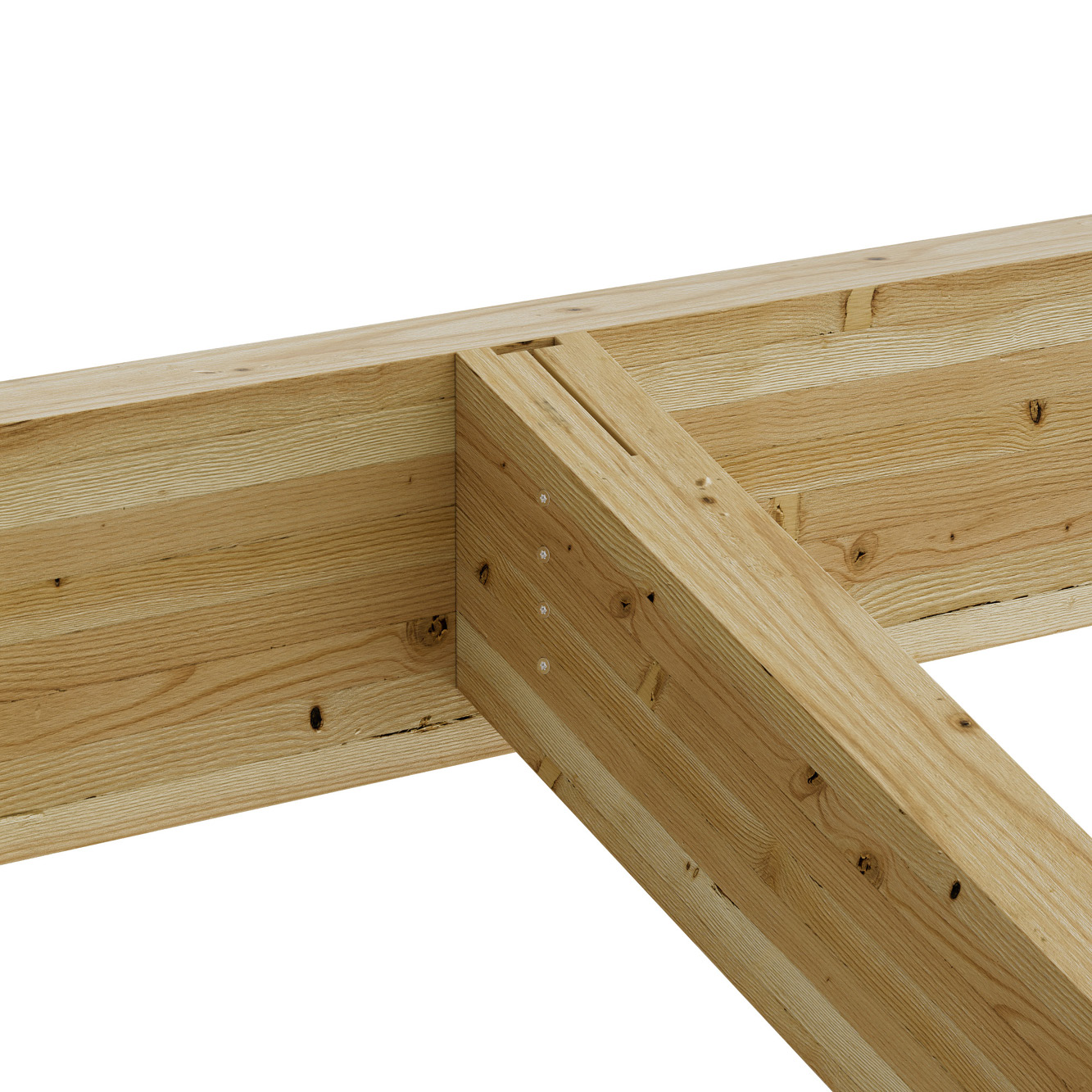

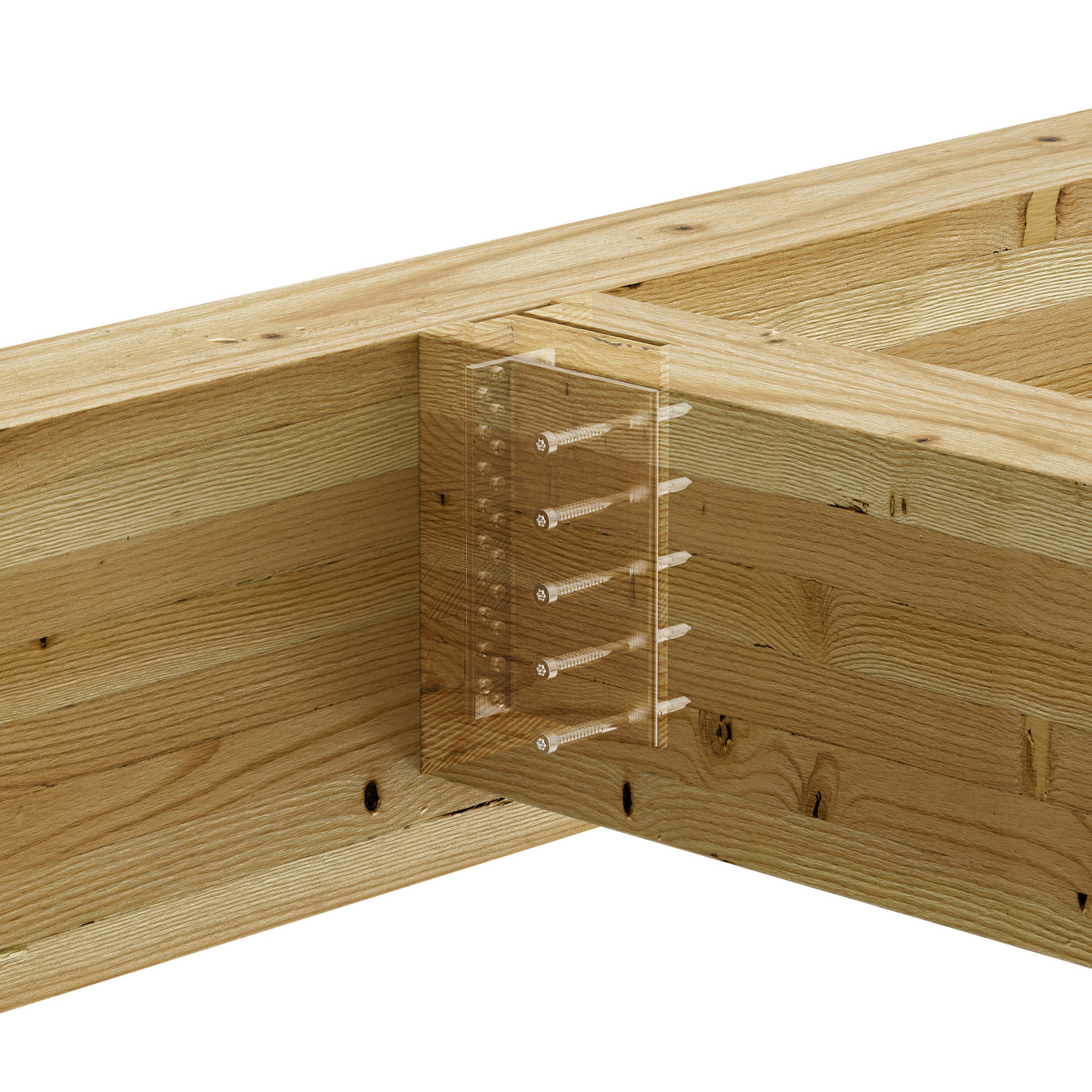

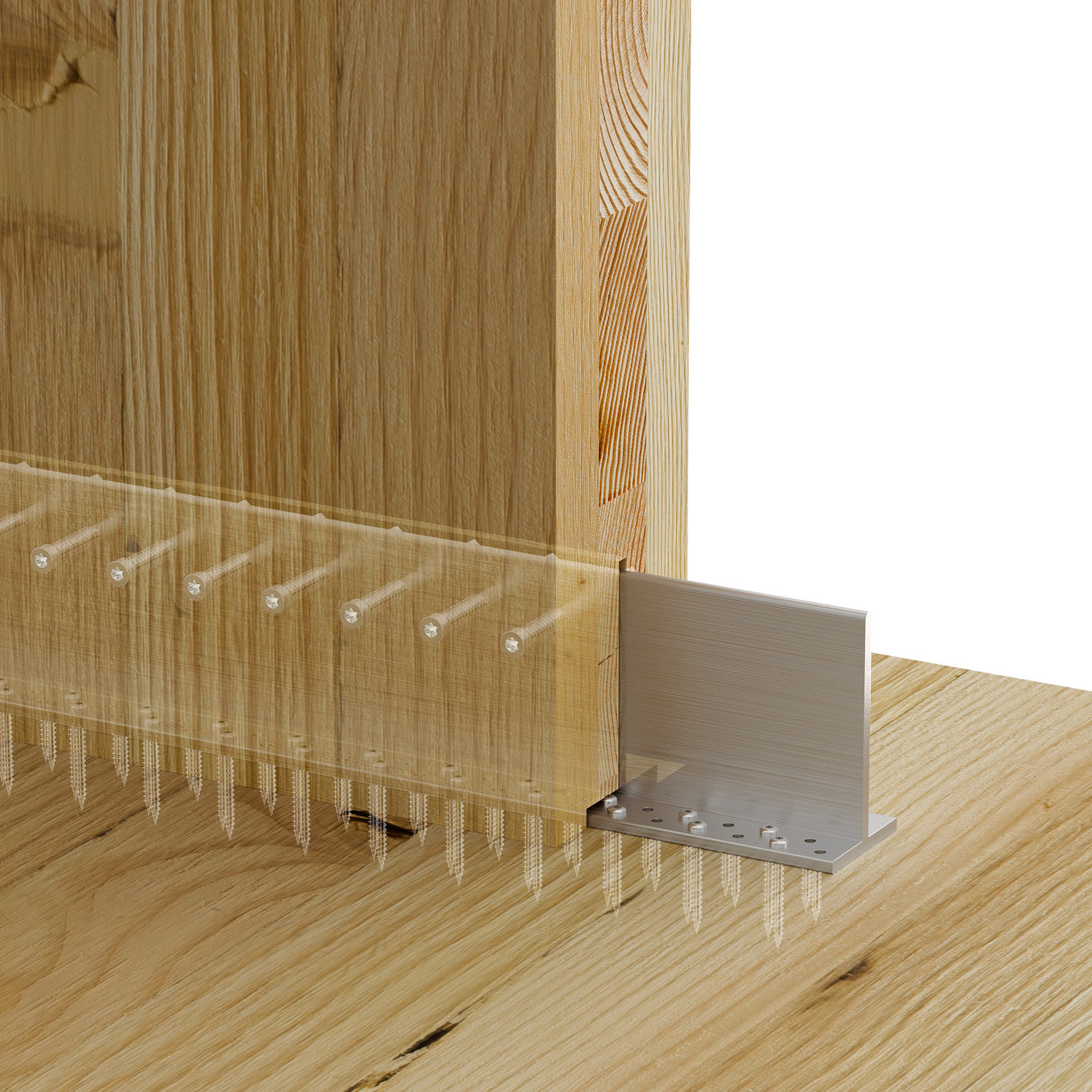

Den självborrande dymlingen kan skruvas direkt genom trävirket för att monteras med aluminiumbeslaget, utan förborrning. För montage med ett aluminiumbeslag rekommenderar vi att du använder en låghastighetsskruvdragare med högt vridmoment (600-1000 rpm). Ett tryck på 25 till 30 kg bör appliceras på skruvdragaren efter att borrspetsen kommer i kontakt med aluminiumet. Det rekommenderas att ha en urtagning av trä på 1 till 2 mm, dvs en skåra på 7 till 8 mm för en 6 mm tjock platta (BTALU-typ), för att tillåta att spån kan tas bort. Dymlingen måste vara vinkelrät mot plåten som ska borras.
Certifiering
