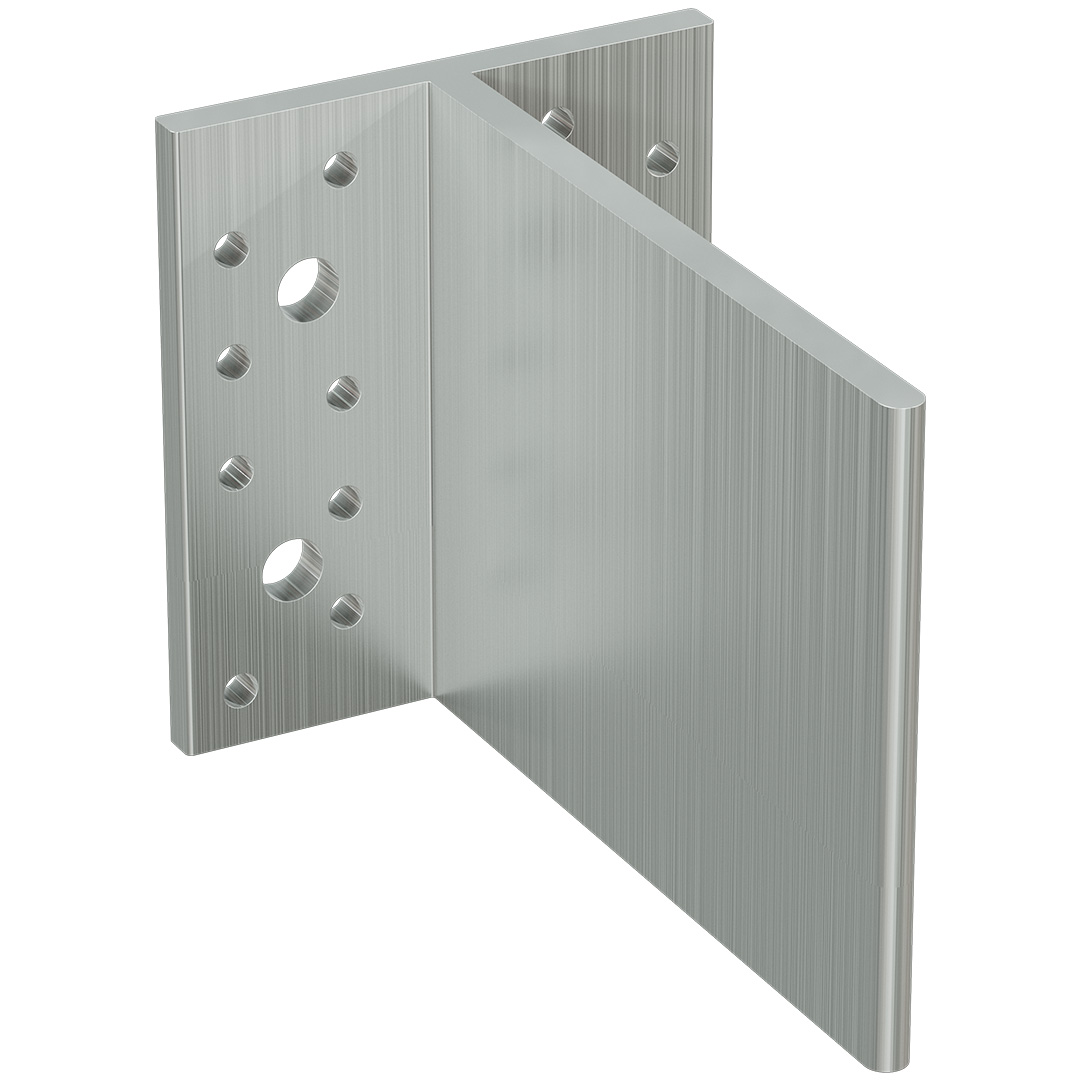

BTCALU-systemet kombinerar hög styrka med dolt montage för trä mot trä samt trä mot betong applikationer.

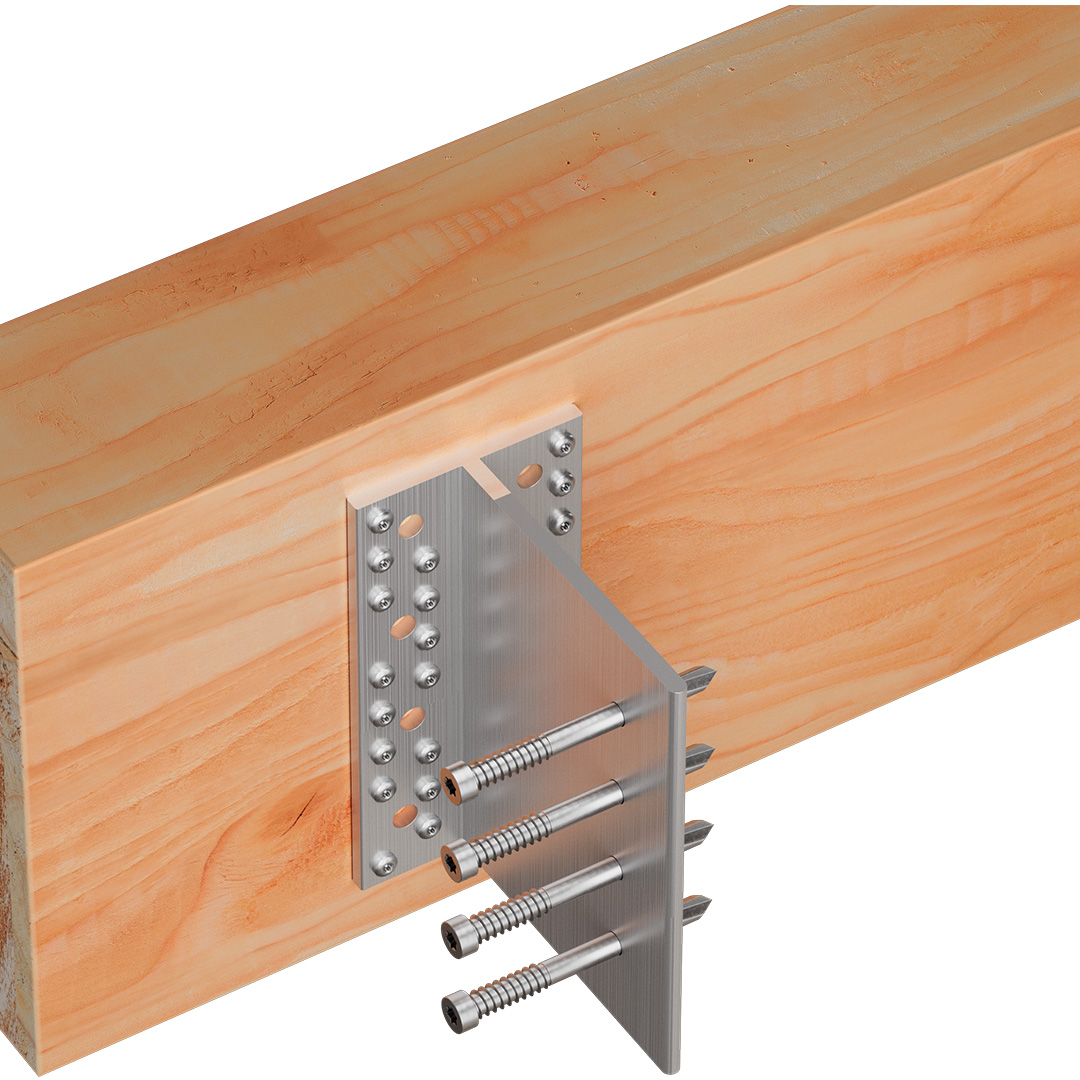

Systemet består av en T-formad solid aluminiumprofil, vid montage slitsas sekundärbalken och för att låsa knutpunkten används dymlingar/dorn som monteras genom både trä och aluminiumprofilen.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Indoor

Aluminium

Produktinformation

Bilder

Egenskaper

Material

Aluminium

Egenskaper

Aluminium - stark trots lätt vikt

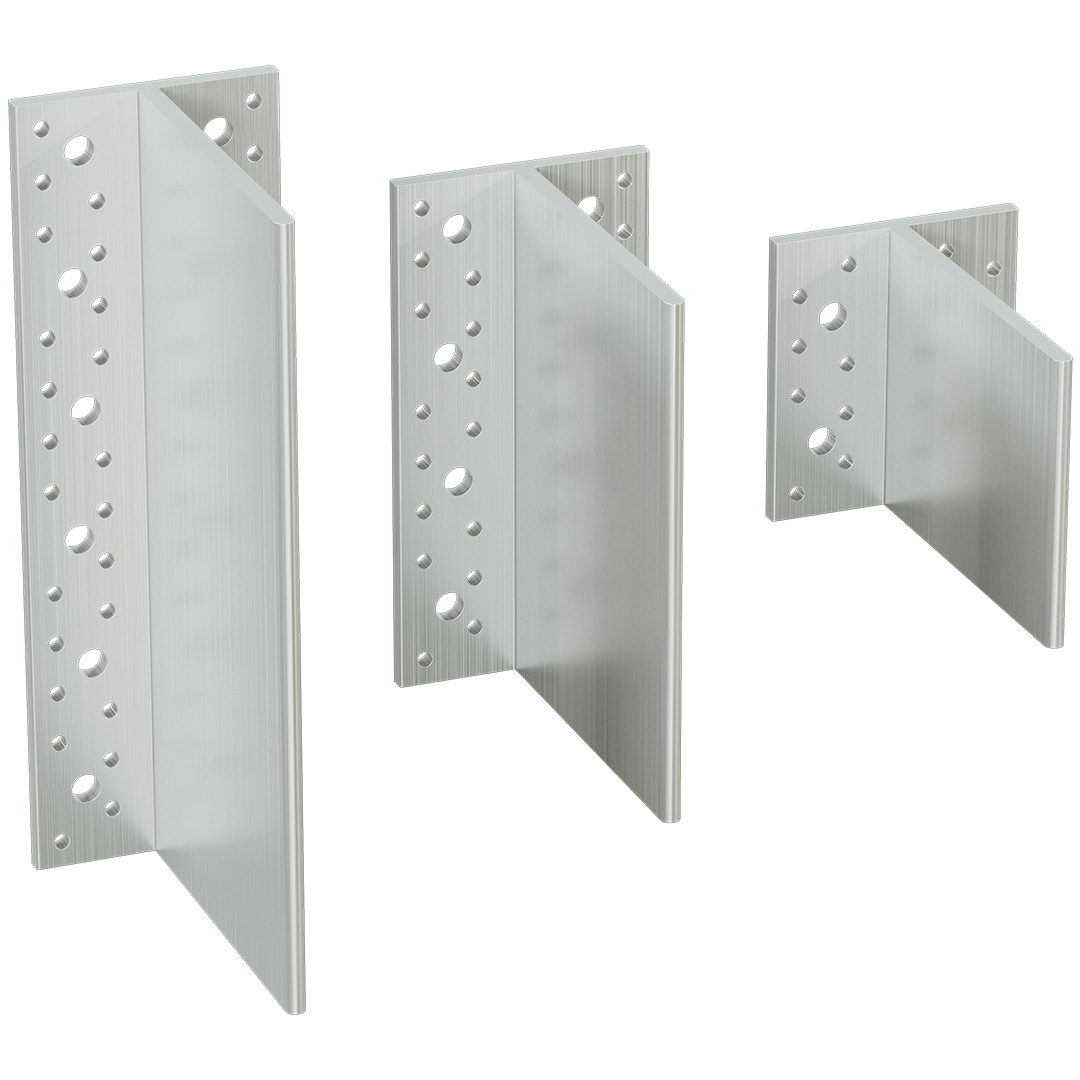

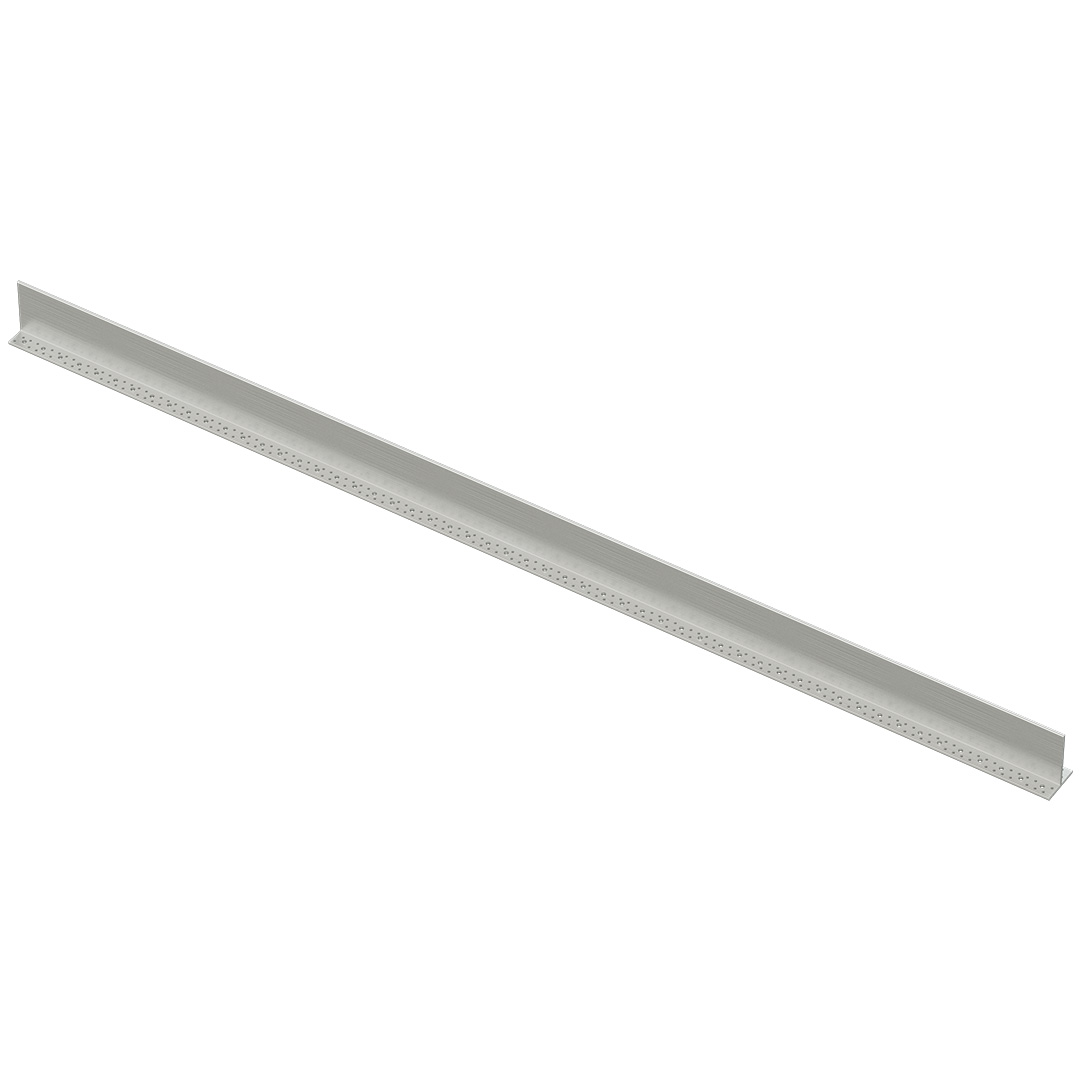

Tillgänglig i 5 färdiga längder samt en hel profil på 2 168 mm för tillpassning till önskad längd vid montage
Används för horisontellt montage eller vid lutningar upp till 45°
Det förslitsade spåret ger ett säkert och bekvämt sätt att hänga upp en sekundärbalk före montering av dymlingen
Inget ytterligare stöd krävs
Godkänd brandklassning enligt ETA
Testad och godkänd tillsamans med Simpson Strong-Tie® betonginfästning, dymlingar/dorn och spik/skruv

Applikationer

Lämplig för

Primärbalk: Massivt trä, konstruktionsvirke, stål, betong
Sekundärbalk: Massivt trä, konstruktionsvirke

Användningsområden

För anslutning av sekundärbalkar av trä eller konstruktionsvirke till primärbalkar av massivt trä, konstruktionsvirke, betong eller stål.

Teknisk data

Dimensioner

Referens	beslag mått
	produktmått[mm]						Header hål[mm]
	A[mm]	B[mm]	C[mm]	t[mm]	α[°]	α	rund
	A[mm]	B[mm]	C[mm]	t[mm]	Min[mm]	Max.[°]	Ø9	Ø5
BTCALU90	90	123	80	6	-45	45	4	16
BTCALU120	120	123	80	6	-45	45	6	22
BTCALU160	160	123	80	6	-45	45	8	30
BTCALU200	200	123	80	6	-45	45	10	38
BTCALU240	240	123	80	6	-45	45	12	46
BTCALU2168	2168	123	80	6	-45	45	-	-

Karakteristisk kapacitet - Primärbalk (Trä) mot sekundärbalk (Trä) - CSA - STD 12

Dimensioner

Referens	Hanger kapacitet
	produkt characteristic capacities - trä Beam to trä beam - CSA - STD12
	Characteristic capacities - trä C24[kN]																			antal of Fasteners
	R₄,ₖ	R₁,ₖ						R₂,ₖ						R₃,ₖ						balk		Header
		Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]						antal	typ	antal	typ
		60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	antal	typ	antal	typ
BTCALU90	8.6	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	3.2	4.5	4.7	4.7	4.7	4.7	3.0	STD12	16.0	CSA5.0x50
BTCALU120	12.9	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	3.9	5.6	6.3	6.3	6.3	6.3	3.0	STD12	22.0	CSA5.0x50
BTCALU160	17.2	41.9	42	42	42	42	42	41.9	42	42	42	42	42	4.9	7	8.4	8.4	8.4	8.4	4.0	STD12	30.0	CSA5.0x50
BTCALU200	21.4	52.3	54.1	57.9	61.7	61.7	61.7	52.3	54.1	57.9	61.7	61.7	61.7	5.9	8.4	10.5	10.5	10.5	10.5	5.0	STD12	38.0	CSA5.0x50
BTCALU240	25.7	62.8	64.9	69.5	75.7	82.8	82.9	62.8	64.9	69.5	75.7	82.8	82.9	6.9	9.8	12.6	12.6	12.6	12.6	6.0	STD12	46.0	CSA5.0x50

Karakteristisk kapacitet - Primärbalk (Trä) mot sekundärbalk (Trä) - SSH - STD12

Dimensioner

Referens	Hanger kapacitet
	produkt characteristic capacities - trä beam to trä beam - SSH - STD12
	Characteristic capacities - trä C24[kN]																			antal of Fasteners
	R₄,ₖ	R₁,ₖ						R₂,ₖ						R₃,ₖ						balk		Header
		Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]						antal	typ	antal	typ
		60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	antal	typ	antal	typ
BTCALU90	12.6	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	3.2	4.5	4.7	4.7	4.7	4.7	3.0	STD12	4.0	SSH8x80
BTCALU120	18.9	6	6	6	6	6	6	6	6	6	6	6	6	3.9	5.6	6.3	6.3	6.3	6.3	3.0	STD12	6.0	SSH8x80
BTCALU160	25.2	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	4.9	7	8.4	8.4	8.4	8.4	4.0	STD12	8.0	SSH8x80
BTCALU200	31.5	17	17	17	17	17	17	17	17	17	17	17	17	5.9	8.4	10.5	10.5	10.5	10.5	5.0	STD12	10.0	SSH8x80
BTCALU240	37.8	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	6.9	9.8	12.6	12.6	12.6	12.6	6.0	STD12	12.0	SSH8x80

Karakteristisk kapacitet Träbalk mot styvt underlag - FM753 -STD12

Dimensioner

Referens	Hanger kapacitet
	produkt characteristic capacities - trä beam to rigid stöd - FM753 - STD12
	antal of Fasteners				Characteristic capacities - trä C24[kN]
	Header		balk		R₄,ₖ	R₁,ₖ						R₂,ₖ						R₃,ₖ
	antal	typ	antal	typ		Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]
	antal	typ	antal	typ		60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	4.0	FM753 EVO M8	3.0	STD12	21.4	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.2	4.5	4.7	4.7	4.7	4.7
BTCALU120	6.0	FM753 EVO M8	3.0	STD12	31.4	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	3.9	5.6	6.3	6.3	6.3	6.3
BTCALU160	8.0	FM753 EVO M8	4.0	STD12	41.9	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	4.9	7	8.4	8.4	8.4	8.4
BTCALU200	10.0	FM753 EVO M8	5.0	STD12	52.3	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	5.9	8.4	10.5	10.5	10.5	10.5
BTCALU240	12.0	FM753 EVO M8	6.0	STD12	62.8	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	6.9	9.8	12.6	12.6	12.6	12.6

Karakteristisk kapacitet - Primärbalk (Trä) mot sekundärbalk (Trä) - CSA / SDD7.5

Dimensioner

Referens	Hanger kapacitet
	produkt characteristic capacities - trä Beam to trä beam - CSA - SDD7.5
	antal of Fasteners				Characteristic capacities - trä C24[kN]
	Header		balk		R₄,ₖ	R₂,ₖ					R₁,ₖ					R₃,ₖ
	antal	typ	antal	typ		Dowels längd[mm]					Dowels längd[mm]					Dowels längd[mm]
	antal	typ	antal	typ		93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	16.0	CSA5.0x50	3.0	SDD7.5	8.6	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	4.7	4.7	4.7	4.7	4.7
BTCALU120	22.0	CSA5.0x50	3.0	SDD7.5	12.9	21.6	23.8	24.8	24.8	24.8	21.6	23.8	24.8	24.8	24.8	6.3	6.3	6.3	6.3	6.3
BTCALU160	30.0	CSA5.0x50	4.0	SDD7.5	17.2	28.8	31.8	35.2	38.8	41.7	28.8	31.8	35.2	38.8	41.7	8.3	8.4	8.4	8.4	8.4
BTCALU200	38.0	CSA5.0x50	5.0	SDD7.5	21.4	36	39.7	44	48.5	52.2	36	39.7	44	48.5	52.2	10	10.5	10.5	10.5	10.5
BTCALU240	46.0	CSA5.0x50	6.0	SDD7.5	25.7	43.2	47.7	52.7	58.3	62.6	43.2	47.7	52.7	58.3	62.6	11.7	12.6	12.6	12.6	12.6

Karakteristisk kapacitet - Primärbalk (Trä) mot sekundärbalk (Trä) - SSH - SDD7.5

Dimensioner

Referens	Hanger kapacitet
	produkt characteristic capacities - trä beam to trä beam - SSH - SDD7.5
	antal of Fasteners				Characteristic capacities - trä C24[kN]
	Header		balk		R₄,ₖ	R₁,ₖ					R₂,ₖ					R₃,ₖ
	antal	typ	antal	typ		Dowels längd[mm]					Dowels längd[mm]					Dowels längd[mm]
	antal	typ	antal	typ		93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	4.0	SSH8x80	3.0	SDD7.5	12.6	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	4.7	4.7	4.7	4.7	4.7
BTCALU120	6.0	SSH8x80	3.0	SDD7.5	18.9	6	6	6	6	6	6	6	6	6	6	6.3	6.3	6.3	6.3	6.3
BTCALU160	8.0	SSH8x80	4.0	SDD7.5	25.2	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	8.3	8.4	8.4	8.4	8.4
BTCALU200	10.0	SSH8x80	5.0	SDD7.5	31.5	17	17	17	17	17	17	17	17	17	17	10	10.5	10.5	10.5	10.5
BTCALU240	12.0	SSH8x80	6.0	SDD7.5	37.8	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	11.7	12.6	12.6	12.6	12.6

Karakteristisk kapacitet Träbalk mot styvt underlag - FM753 - SDD7.5

Dimensioner

Referens	Hanger kapacitet
	produkt characteristic capacities - trä beam to rigid stöd - FM753 - SDD7.5
	Characteristic capacities - trä C24[kN]																antal of Fasteners
	R₄,ₖ	R₁,ₖ					R₃,ₖ					R₂,ₖ					balk		Header
		Dowels längd[mm]					Dowels längd[mm]					Dowels längd[mm]					antal	typ	antal	typ
		93	113	133	153	173	93	113	133	153	173	93	113	133	153	173	antal	typ	antal	typ
BTCALU90	21.4	3.3	3.3	3.3	3.3	3.3	4.7	4.7	4.7	4.7	4.7	3.3	3.3	3.3	3.3	3.3	3.0	SDD7.5	4.0	FM753 EVO M8
BTCALU120	21.6	10.2	10.2	10.2	10.2	10.2	6.3	6.3	6.3	6.3	6.3	10.2	10.2	10.2	10.2	10.2	3.0	SDD7.5	6.0	FM753 EVO M8
BTCALU160	28.8	18.5	18.5	18.5	18.5	18.5	8.3	8.4	8.4	8.4	8.4	18.5	18.5	18.5	18.5	18.5	4.0	SDD7.5	8.0	FM753 EVO M8
BTCALU200	36	29.1	29.1	29.1	29.1	29.1	10	10.5	10.5	10.5	10.5	29.1	29.1	29.1	29.1	29.1	5.0	SDD7.5	10.0	FM753 EVO M8
BTCALU240	43.2	41.2	41.2	41.2	41.2	41.2	11.7	12.6	12.6	12.6	12.6	41.2	41.2	41.2	41.2	41.2	6.0	SDD7.5	12.0	FM753 EVO M8

Montage

Infästning

Sekundärbalk:

Dymling/dorn STD Ø8, Ø10, or Ø12,
Självborrande dymling SDD7.5

Primärbalk:

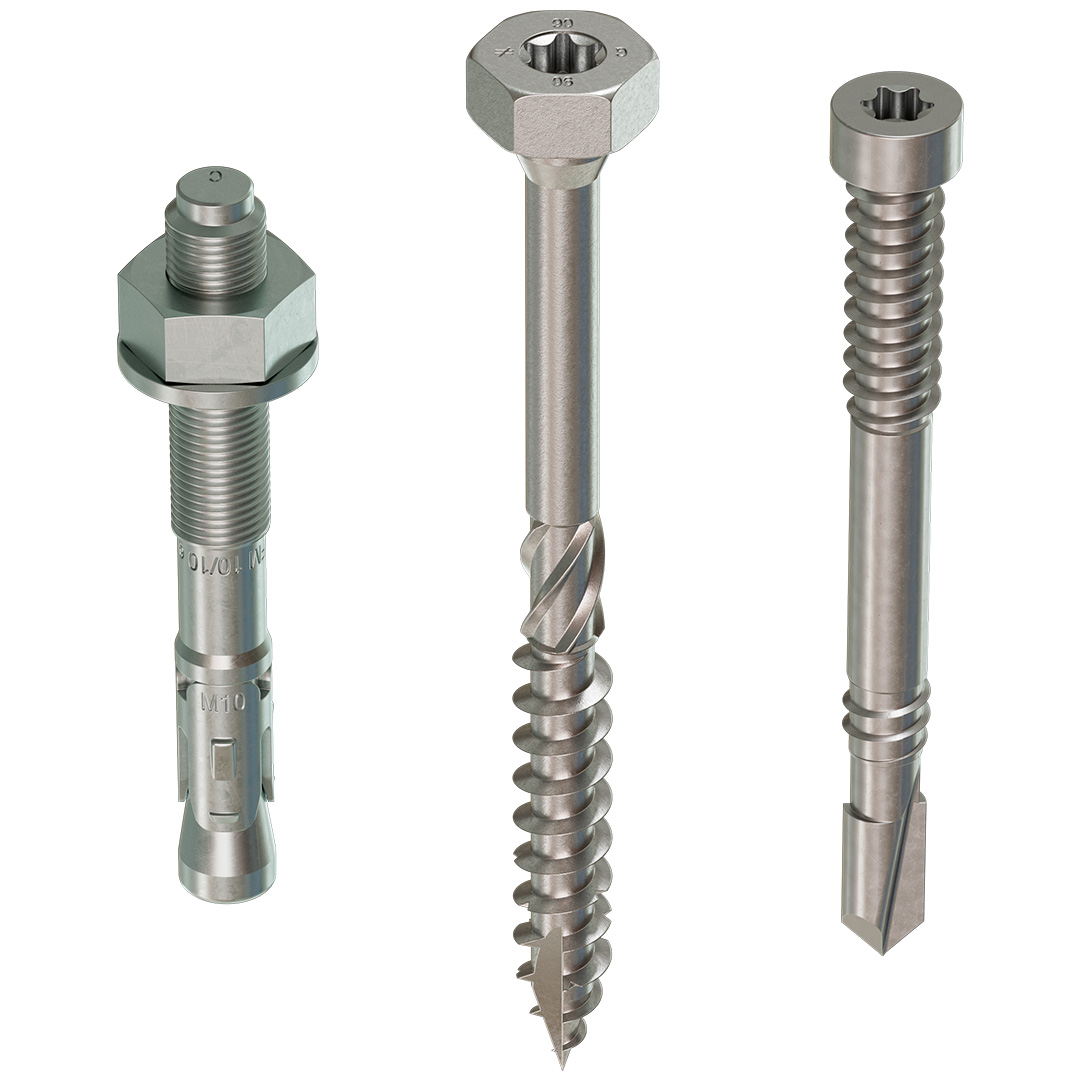

Betong: FM 753 evo M8, FM 753 crack M8, AT-HP + LMAS M8
Stål: Bult M8
Trä: CNA4,0xl ankarspik, CSA5,0xl ankarskruv, SSH Ø8

Instruktion montage

1. Montera BTCALU med CNA Ø4.0 x 50 mm ankarspik, CSA5.0x40 ankarskruv alternativt SSH8 beslagskruv mot trä eller FM 753 evo expanderbult mot betong.

2. Gör ett vertikalt snitt som är 9 mm brett och 129 mm djupt längs sekundärbalkens axel och totala höjd för att sätta in beslaget.

3. Placera balken på beslaget i önskad position.

4. Vid användning av STD runda dymlingar, använd borrdiameter 12 mm och borra genom träbalken och aluminiumbeslaget samtidigt. Notera rekommendationer för borrning av BTCALU. Träbalken kan förborras på förhand och fungera som en guide för att borra hålen genom beslaget.

5. Installera dymlingarna i de förborrade hålen för att slutföra montaget.

6. Vid användning av släta STD dymlingar rekommenderas det att under konstruktionsfasen eller vid lätta belastningar låsa dymlingarna. För att låsa dymlingarna i rätt position kan lim användas alternativt monteras en dymling som är kortare är bredden på balken och som kan inkapslas.

Vid användning av självborrande dymling SDD, borras hålet i träbalken samt beslaget av SDD7.5 dymlingen som sedan håller balken på plats på grund av den gängade profilen.
