SPR

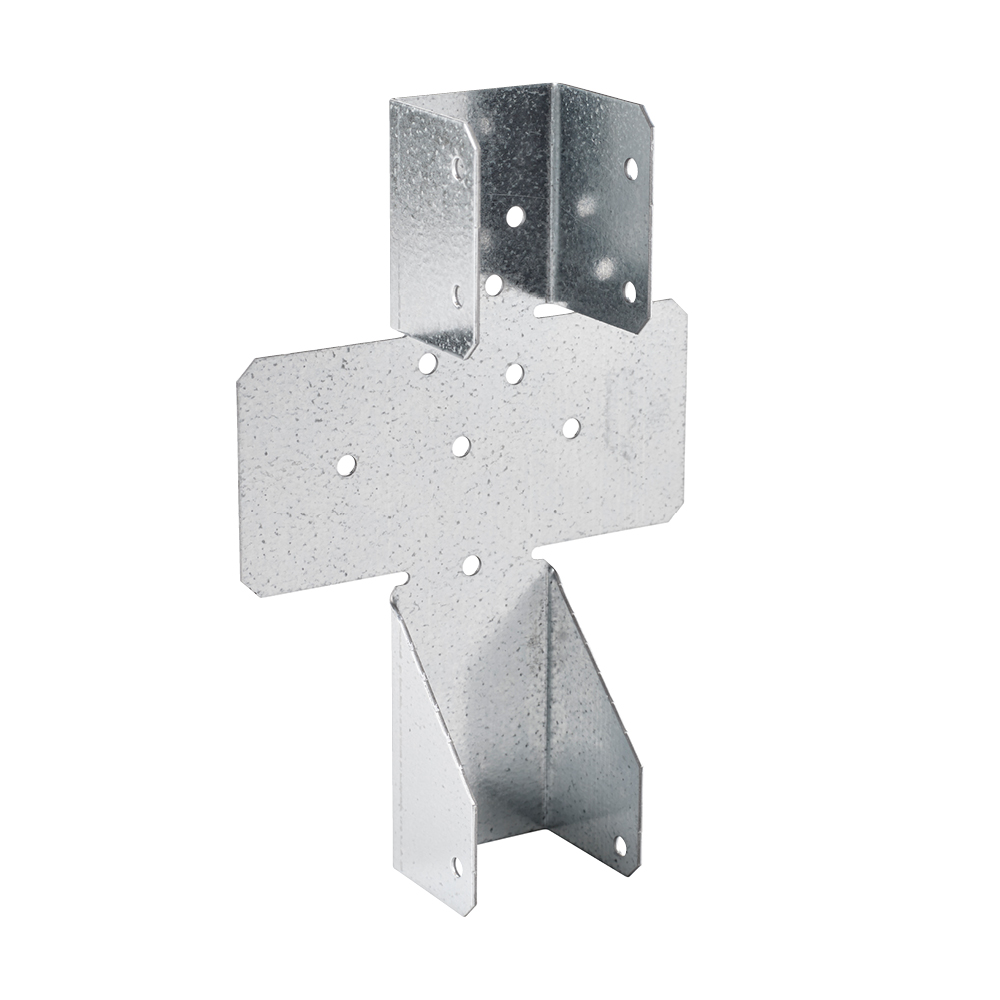

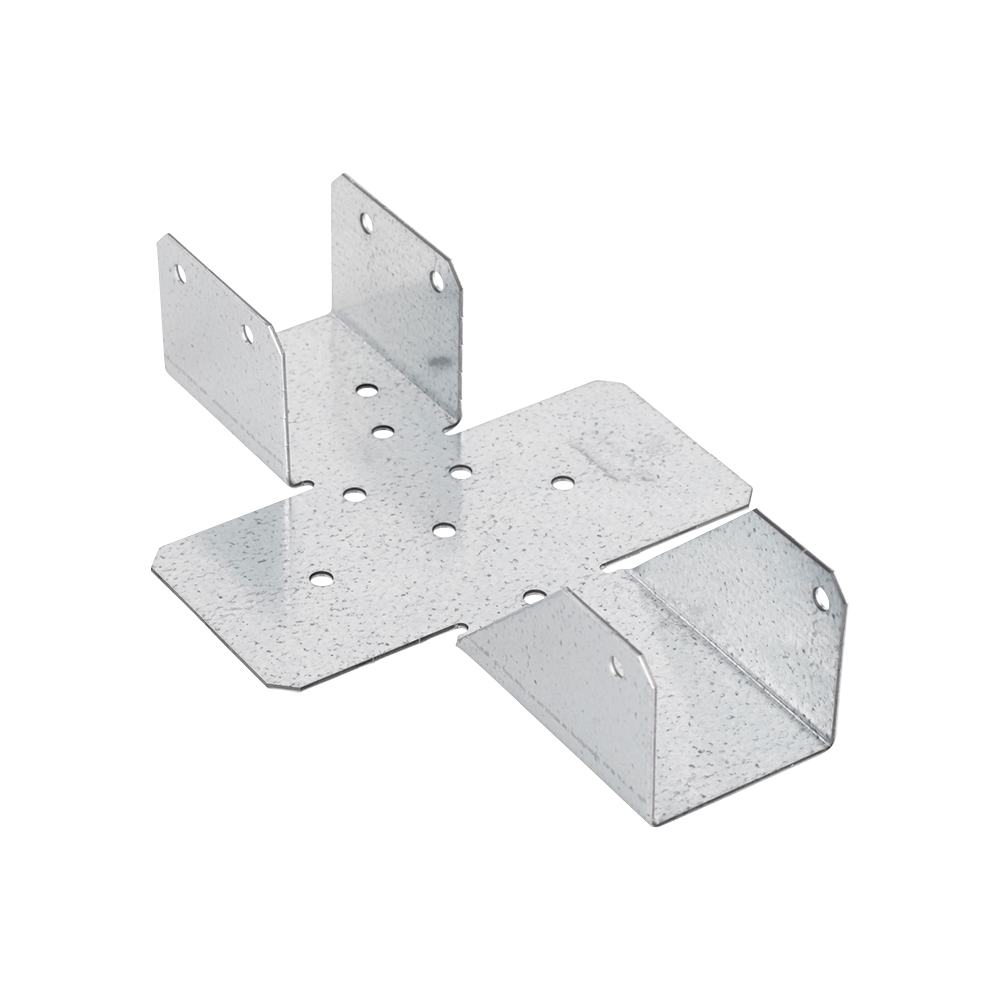

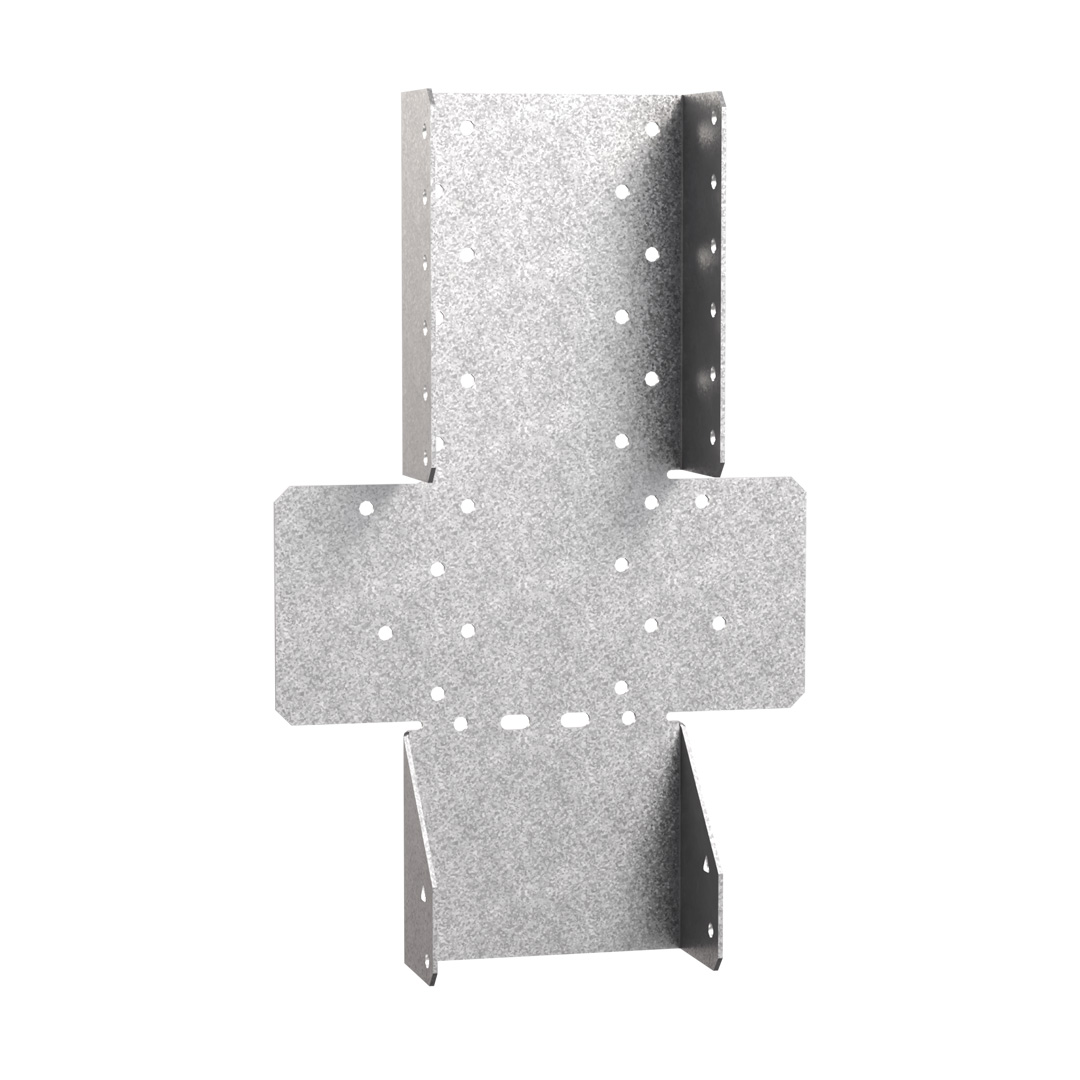

Balksko med justerbar lutning

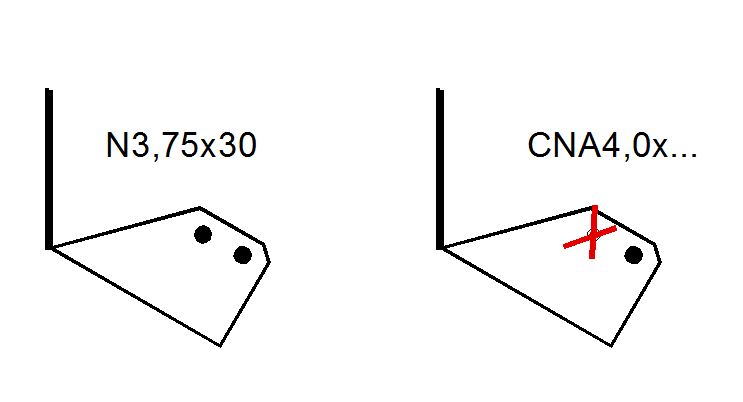

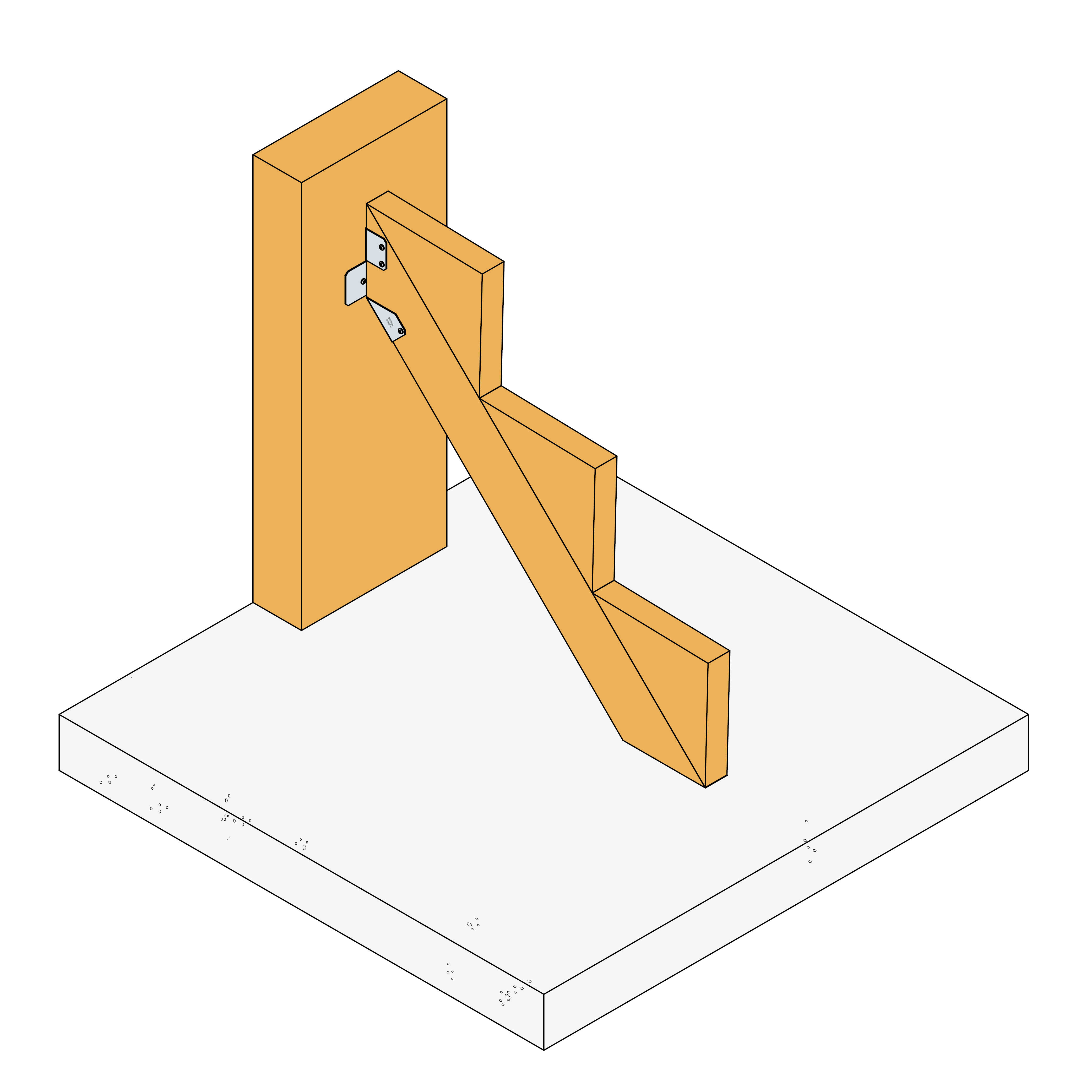

SPR är en justerbar balksko för trä mot trä applikationer. Balkskon kan justeras mellan 0-45° och är lämplig för träreglar som ej monteras i samma plan, till exempel ett vagnstycke till en trappa. Balkskon bör endast justeras en gång och monteras med CNA ankarspik alternativt CSA ankarskruv.
Förutom standardstorlek 45/120 levereras SPR balksko också som specialbeslag i storlekar från 38/100 till 140/400.
CE-märkt
Tekniskt avtal
Användningsklass 2
EPD
Electrogalvanized steel 20 µm
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Mått
Dimensioner
| Referens | beslag mått | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| övrigt | trä size[mm] | produktmått[mm] | Header hål | balk hål | ||||||||||
| antal per förpackning | vikt[kg] | höjd | bredd | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | Tjocklek[mm] | rund | rund | |||
| Min[mm] | Max.[mm] | Min[mm] | Max.[mm] | Ø5[mm] | Ø5[mm] | |||||||||
| SPR45/120 | 20 | 0.29 | - | - | 43 | 45 | 45 | 120 | 75 | 43 | 78 | 1.5 | 9 | 6 |
Den nedersta delen av balkbeslaget får endast böjas en gång längs den önskade vinkeln α.
HB = huvudbalken
SB = sekundärbalken
Karakteristisk bärförmåga - Balk-balkfogningar
Dimensioner
| Referens | Hanger kapacitet | |||
|---|---|---|---|---|
| Characteristic capacities - trä to trä - Full nailing | ||||
| antal of Fasteners | produkt characteristic capacities - trä C24[kN] | |||
| Header | balk | R₁,ₖ | R2,k | |
| antal | antal | CNA4,0x40 | CNA4,0x40 | |
| SPR45/120 | 9.0 | 6 | 5.4 | 3.3 |
Montage
Montage

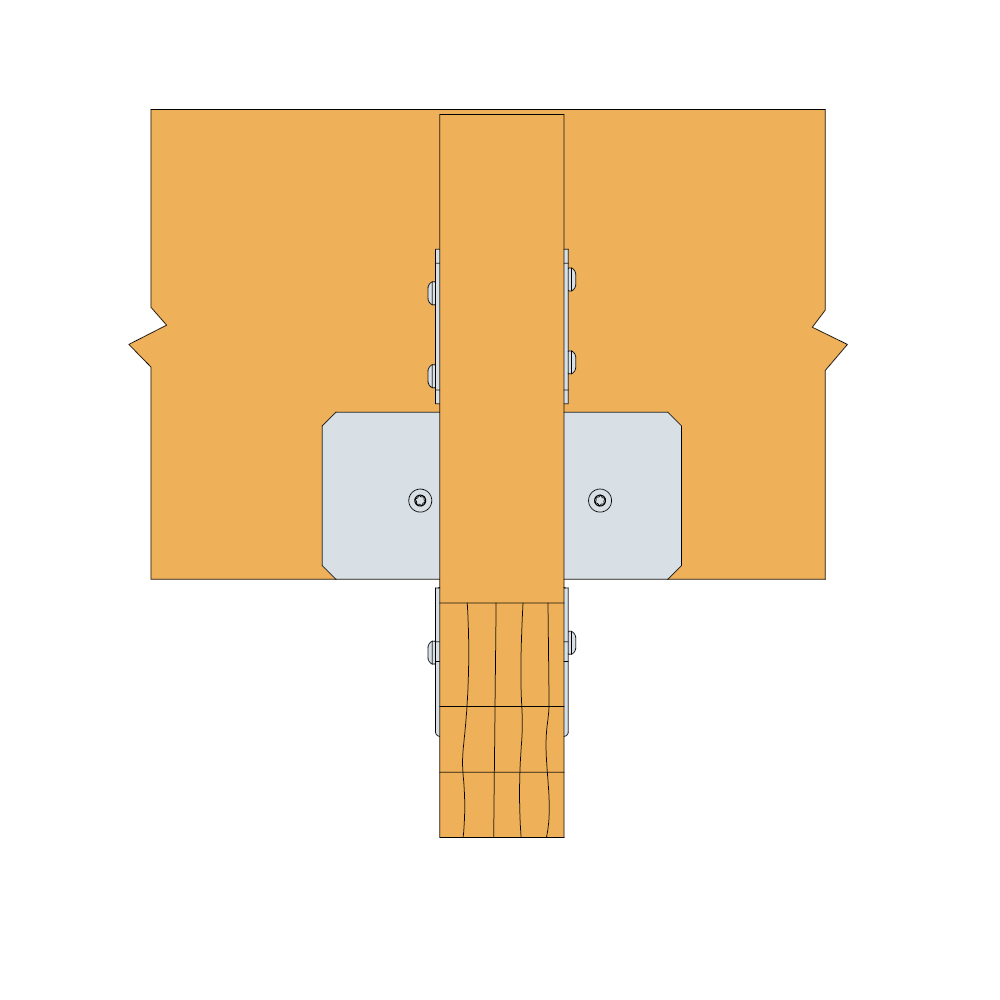

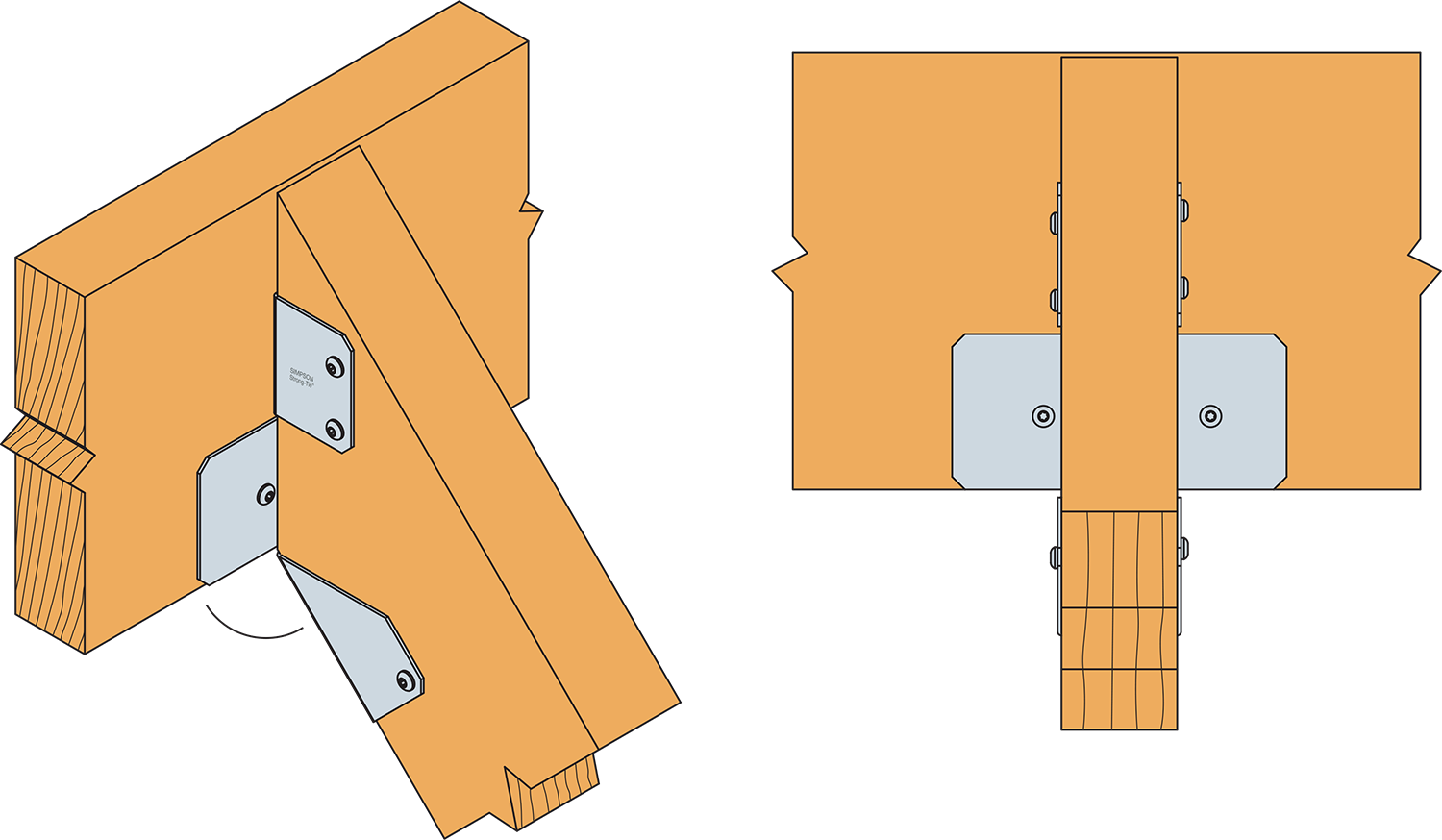

Typical Installation
