Byggbeslag

Balkskor & Balkbärare

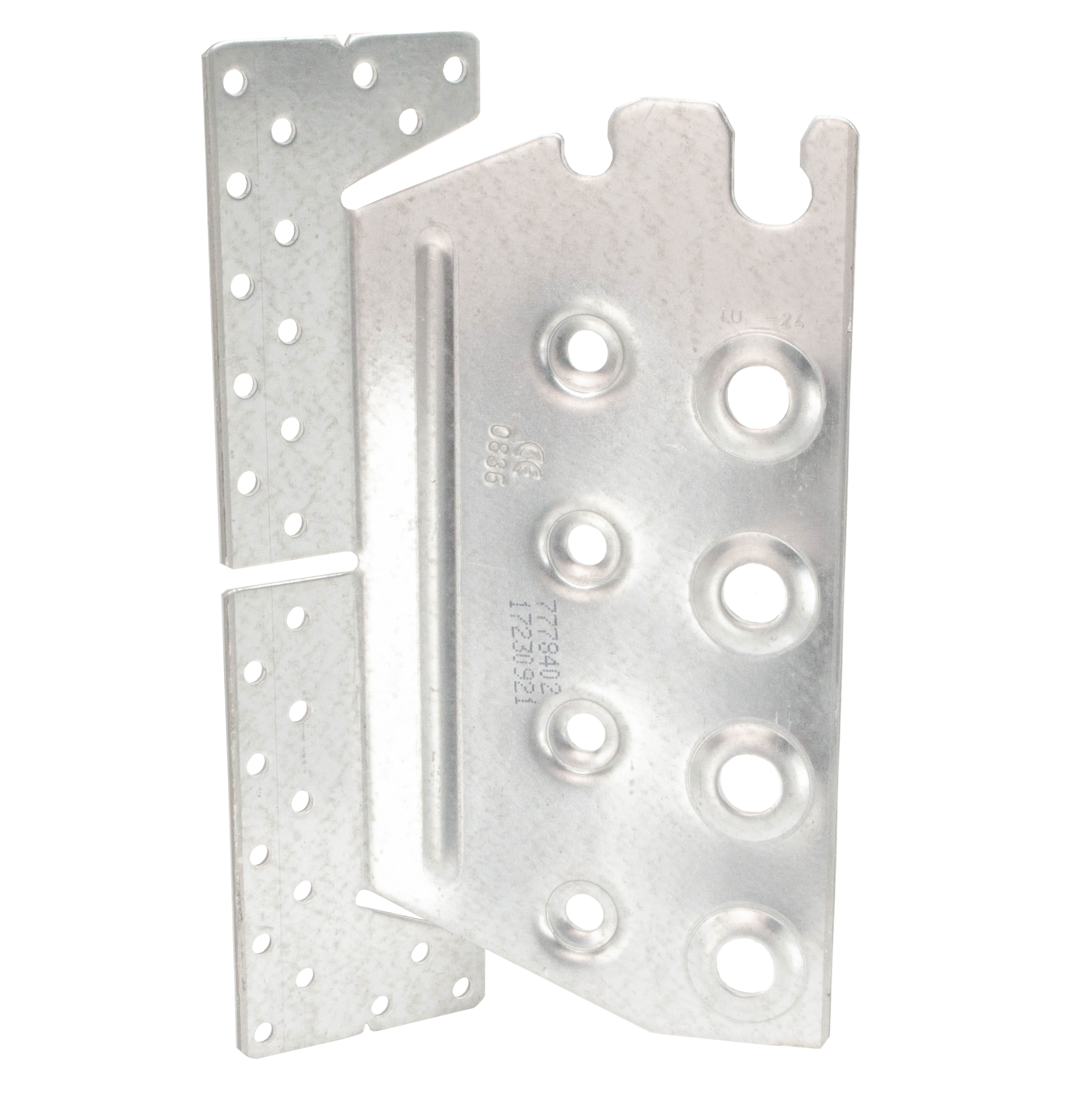

TUS

Dold balkbärare

TU/S balkbärare används för trä mot trä applikationer som till exempel en balkavväxling. Med TU/S beslaget är det möjligt att göra anslutningar med upp till 45° lutning vertikalt och 30-85° i horisontell riktning. TU/S beslagen tillverkas som special efter kundens önskemål och är ej lagerlagd.

För montage mot primärbalk används CNA ankarspik alternativt CSA ankarskruv. För sekundärbalken används STD dorn.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Full spårningsmöjighet på etikett

Användningsklass 2

Eld, 30 min

Electrogalvanized steel Z275

EPD

Tillgänglig i Connector Selector

Produktinformation

Bilder

TU

Egenskaper

Material

Stål S250GD + Z275 enligt NF EN 10346.
Tjocklek 3 mm

Fördelar

Osynlig montering
Optimerad implementering uppfyller Eurokoder
Halvtimmes brandmotstånd vid särskild installation.

Applikationer

Monteras på

Supporting member: solid wood, glued-laminated wood, composite lumber.
Supported member: solid wood, glued-laminated wood, composite lumber.

Användningsområden

Joists.
Purlins.
Supporting beam.

Teknisk data

Mått

Dimensioner

Mått

Mått

Referens	beslag mått
	trä size[mm]					Header mått[mm]	produktmått[mm]						Header hål[mm]	balk hål[mm]		övrigt
	bredd		höjd[mm]			Post bredd	A[mm]	B[mm]	C[mm]	t[mm]	α[°]	α	rund	rund		antal per förpackning	vikt[kg]
	Min[mm]	Max.[mm]	Min[mm]	Min β≠0[mm]	Max.[mm]	Min[mm]	A[mm]	B[mm]	C[mm]	t[mm]	Min[mm]	Max.[°]	Ø5	Ø8.5	Ø12,5	antal per förpackning	vikt[kg]
TU/S12	40	120	120	160	200	68	96	97.5	40	3	30	89	6	4	-	-	0.4
TU/S16	60	160	160	190	240	88	134	104.5	60	3	30	89	18	-	3	-	0.45
TU/S20	60	160	200	225	280	88	174	104.5	60	3	30	89	22	-	4	-	0.5
TU/S24	60	160	240	260	300	88	214	104.5	60	3	30	89	26	-	5	-	0.64
TU/S28	60	160	280	295	340	88	254	104.5	60	3	30	89	30	-	6	-	0.77

Modell och vikningsområde

Tabellen "Modell och vikningsområde" kan inte visas: inga referenser tillgängliga.

Produktens karakteristiska kapacitet – Träbalk till träbalk – fullspikning – med lutning och snedställning α=30°

Produktens karakteristiska kapacitet – Träbalk till träbalk – fullspikning – med lutning och snedställning α=30°

Produktens karakteristiska kapacitet – Träbalk till träbalk – fullspikning – med lutning och snedställning α=30°

Referens	Hanger kapacitet
	produkt characteristic capacities - trä beam to trä beam - full nailing - with slope and skew α=30°
	produkt characteristic capacities - trä C24[kN]																								antal of Fasteners
	R1,k - Slope β=0°						R₁,ₖ - Declive β=15°						R1,k - Slope β=45°						R1,k - Slope β=30°						balk		Header
	Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]						antal	typ	antal	typ
	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	antal	typ	antal	typ
TU/S12	7.4	8.1	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7	6.8	7.4	8.2	8.9	9	9	4.0	STD8	6.0	CNA4,0x50
TU/S16	16.4	16.9	17.8	18.8	20	21.3	15.9	16.3	17	18	19	20.2	15.1	15.5	16	16.7	17.5	18.4	15.5	15.8	16.4	17.2	18.1	19.1	3.0	STD12	18.0	CNA4,0x50
TU/S20	24.9	25.6	26.9	28.6	30.3	32.2	24.2	24.7	25.8	27.2	28.8	30.5	22.9	23.6	24.3	25.4	26.6	27.9	23.6	24	24.9	26.1	27.5	28.9	4.0	STD12	22.0	CNA4,0x50
TU/S24	34.2	35.1	36.9	39.1	41.5	43.9	33.2	33.9	35.3	37.2	39.4	41.6	31.6	32.5	33.5	35	36.6	38.4	32.3	32.9	34.1	35.8	37.6	39.6	5.0	STD12	26.0	CNA4,0x50
TU/S28	43.9	45.1	47.3	50.1	53	56	42.7	43.5	45.4	47.7	50.4	53.2	40.8	42	43.3	45.2	47.2	49.5	41.5	42.4	44	46	48.3	50.8	6.0	STD12	30.0	CNA4,0x50

R_2,k capacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Produktens karakteristiska kapacitet – Träbalk till träbalk – fullspikning – med lutning och snedställning α=45°

Produktens karakteristiska kapacitet – Träbalk till träbalk – fullspikning – med lutning och snedställning α=45°

Produktens karakteristiska kapacitet – Träbalk till träbalk – fullspikning – med lutning och snedställning α=45°

Referens	Hanger kapacitet
	produkt characteristic capacities - trä beam to trä beam - full nailing - with slope and skew α=45°
	antal of Fasteners				produkt characteristic capacities - trä C24[kN]
	Header		balk		R1,k - Slope β=0°						R1,k - Slope β=30°						R₁,ₖ - Declive β=15°						R1,k - Slope β=45°
	antal	typ	antal	typ	Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]
	antal	typ	antal	typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	6.0	CNA4,0x50	4.0	STD8	7.4	8.2	8.9	9.5	9.5	9.5	6.8	7.4	8.2	9	9	9	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	18.0	CNA4,0x50	3.0	STD12	16.3	16.9	17.9	18.9	20.2	21.4	15.4	15.7	16.3	17.2	18.1	19.1	15.9	16.3	17	18	19.1	20.2	15	15.4	15.9	16.6	17.5	18.4
TU/S20	22.0	CNA4,0x50	4.0	STD12	24.9	25.6	27.2	28.7	30.5	32.3	23.5	23.9	24.9	26.1	27.5	29	24.1	24.7	25.8	27.3	28.9	30.6	22.9	23.5	24.3	25.4	26.7	28
TU/S24	26.0	CNA4,0x50	5.0	STD12	34.2	35.2	37.2	39.2	41.7	44.1	32.3	32.9	34.2	35.9	37.8	39.8	33.2	33.9	35.4	37.4	39.5	41.8	31.5	32.5	33.6	35	36.8	38.6
TU/S28	30.0	CNA4,0x50	6.0	STD12	44	45.2	47.8	50.3	53.2	56.1	41.5	42.5	44.1	46.2	48.5	51	42.7	43.6	45.5	47.9	50.6	53.4	40.8	42	43.4	45.3	47.4	49.7

R_2,k capacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Produktens karakteristiska kapacitet – Träbalk till träbalk – fullspikning – med lutning och snedställning α=60°

Produktens karakteristiska kapacitet – Träbalk till träbalk – fullspikning – med lutning och snedställning α=60°

Produktens karakteristiska kapacitet – Träbalk till träbalk – fullspikning – med lutning och snedställning α=60°

Referens	Hanger kapacitet
	produkt characteristic capacities - trä beam to trä beam - full nailing - with slope and skew α=60°
	antal of Fasteners				produkt characteristic capacities - trä C24[kN]
	balk		Header		R1,k - Slope β=0°						R1,k - Slope β=45°						R1,k - Slope β=30°						R₁,ₖ - Declive β=15°
	antal	typ	antal	typ	Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]
	antal	typ	antal	typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	4.0	STD8	6.0	CNA4,0x50	7.4	8.2	9.1	9.6	9.6	9.6	6.6	7.1	7.8	8.5	8.8	8.8	6.9	7.5	8.2	9	9	9	7.2	7.9	8.7	9.3	9.3	9.3
TU/S16	3.0	STD12	18.0	CNA4,0x50	16.4	16.9	17.8	19	20.2	21.5	15	15.4	15.9	16.7	17.5	18.5	15.4	15.7	16.4	17.2	18.2	19.3	15.9	16.3	17.1	18.1	19.2	20.4
TU/S20	4.0	STD12	22.0	CNA4,0x50	25	25.8	27.2	28.9	30.7	32.6	22.9	23.5	24.4	25.5	26.8	28.2	23.6	24	25	26.2	27.7	29.3	24.2	24.8	25.9	27.4	29.1	30.9
TU/S24	5.0	STD12	26.0	CNA4,0x50	34.4	35.4	37.3	39.5	42	44.4	31.6	32.6	33.7	35.2	37	38.9	32.4	33.1	34.4	36.1	38	40.1	33.3	34.1	35.6	37.6	39.8	42.1
TU/S28	6.0	STD12	30.0	CNA4,0x50	44.3	45.5	47.8	50.6	53.6	56.4	40.9	42.2	43.7	45.6	47.8	50.1	41.7	42.7	44.3	46.5	48.9	51.4	43	43.8	45.8	48.2	51	53.7

R_2,k capacities can be calculated as R_2,k= R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Produktens karakteristiska kapacitet – Träbalk till trästolpe – partiell spikning – med lutning och snedställning α=30°

Produktens karakteristiska kapacitet – Träbalk till trästolpe – partiell spikning – med lutning och snedställning α=30°

Produktens karakteristiska kapacitet – Träbalk till trästolpe – partiell spikning – med lutning och snedställning α=30°

Referens	Hanger kapacitet
	produkt characteristic capacities - trä beam to trä post - full nailing - with slope and skew α=30°
	produkt characteristic capacities - trä C24[kN]																								antal of Fasteners
	R1,k - Slope β=0°						R1,k - Slope β=30°						R₁,ₖ - Declive β=15°						R1,k - Slope β=45°						Header		balk
	Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]						antal	typ	antal	typ
	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	antal	typ	antal	typ
TU/S12	7.4	8.1	9	9.5	9.5	9.5	6.8	7.4	8.2	8.9	9	9	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7	5.0	CNA4,0x50	4.0	STD8
TU/S16	15	15.5	16.3	17.3	18.5	19.6	14.1	14.4	15	15.8	16.7	17.6	14.5	14.9	15.6	16.5	17.6	18.6	13.8	14.1	14.6	15.2	16	16.9	13.0	CNA4,0x50	3.0	STD12
TU/S20	21.2	21.9	23	24.4	25.8	26.1	20.1	20.4	21.3	22.3	23.5	24.7	20.6	21.1	22.1	23.3	24.6	26	19.5	20	20.7	21.6	22.7	23.8	14.0	CNA4,0x50	4.0	STD12
TU/S24	29.4	30.3	31.9	33.6	34.4	34.4	27.8	28.3	29.4	30.8	32.4	34	28.6	29.2	30.6	32.2	33.9	34.4	27	27.8	28.7	30	31.4	32.9	17.0	CNA4,0x50	5.0	STD12
TU/S28	35.2	36.1	36.1	36.1	36.1	36.1	33.5	34	35.2	36.1	36.1	36.1	34.3	35	36.1	36.1	36.1	36.1	32.7	33.4	34.4	35.7	36.1	36.1	18.0	CNA4,0x50	6.0	STD12

R_2,kcapacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Produktens karakteristiska kapacitet – Träbalk till trästolpe – partiell spikning – med lutning och snedställning α=45°

Produktens karakteristiska kapacitet – Träbalk till trästolpe – partiell spikning – med lutning och snedställning α=45°

Produktens karakteristiska kapacitet – Träbalk till trästolpe – partiell spikning – med lutning och snedställning α=45°

Referens	Hanger kapacitet
	produkt characteristic capacities - trä beam to trä post - full nailing - with slope and skew α=45°
	antal of Fasteners				produkt characteristic capacities - trä C24[kN]
	balk		Header		R1,k - Slope β=0°						R₁,ₖ - Declive β=15°						R1,k - Slope β=30°						R1,k - Slope β=45°
	antal	typ	antal	typ	Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]
	antal	typ	antal	typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	4.0	STD8	5.0	CNA4,0x50	7.4	8.2	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.8	7.4	8.2	9	9	9	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	3.0	STD12	13.0	CNA4,0x50	15	15.5	16.3	17.4	18.5	19.7	14.5	14.9	15.6	16.6	17.6	18.7	14.1	14.4	15	15.8	16.7	17.7	13.7	14	14.5	15.2	16	16.9
TU/S20	4.0	STD12	14.0	CNA4,0x50	21.3	22	23.1	24.5	25.8	26.1	20.6	21.2	22.2	23.4	24.7	26	20.1	20.4	21.3	22.4	23.6	24.8	19.5	20	20.7	21.7	22.7	23.9
TU/S24	5.0	STD12	17.0	CNA4,0x50	29.5	30.4	32	33.7	34.4	34.4	28.7	29.3	30.7	32.3	34	34.4	27.9	28.4	29.5	31	32.5	34.1	27.1	27.8	28.8	30.1	31.5	33
TU/S28	6.0	STD12	18.0	CNA4,0x50	35.3	36.1	36.1	36.1	36.1	36.1	34.4	35.1	36.1	36.1	36.1	36.1	33.6	34.1	35.2	36.1	36.1	36.1	32.8	33.5	34.5	35.8	36.1	36.1

R_2,k capacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Produktens karakteristiska kapacitet – Träbalk till trästolpe – partiell spikning – med lutning och snedställning α=60°

Produktens karakteristiska kapacitet – Träbalk till trästolpe – partiell spikning – med lutning och snedställning α=60°

Produktens karakteristiska kapacitet – Träbalk till trästolpe – partiell spikning – med lutning och snedställning α=60°

Referens	Hanger kapacitet
	produkt characteristic capacities - trä beam to trä post - full nailing - with slope and skew α=60°
	antal of Fasteners				produkt characteristic capacities - trä C24[kN]
	Header		balk		R1,k - Slope β=0°						R1,k - Slope β=30°						R₁,ₖ - Declive β=15°						R1,k - Slope β=45°
	antal	typ	antal	typ	Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]						Dowels längd[mm]
	antal	typ	antal	typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	5.0	CNA4,0x50	4.0	STD8	7.4	8.2	9.1	9.6	9.6	9.6	6.9	7.5	8.2	9	9	9	7.2	7.9	8.7	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.8	8.8
TU/S16	13.0	CNA4,0x50	3.0	STD12	15	15.5	16.4	17.5	18.7	19.9	14.1	14.4	15	15.8	16.8	17.8	14.5	14.9	15.7	16.7	17.7	18.9	13.7	14	14.5	15.3	16.1	17
TU/S20	14.0	CNA4,0x50	4.0	STD12	21.4	22.1	23.3	24.6	25.8	26.1	20.1	20.5	21.4	22.5	23.7	24.9	20.7	21.3	22.3	23.5	24.8	26	19.5	20	20.8	21.8	22.9	24
TU/S24	17.0	CNA4,0x50	5.0	STD12	29.7	30.6	32.2	33.8	34.4	34.4	28.1	28.6	29.7	31.2	32.7	34.1	28.8	29.5	30.9	32.5	34	34.4	27.2	28	29	30.3	31.7	33.1
TU/S28	18.0	CNA4,0x50	6.0	STD12	35.4	36.1	36.1	36.1	36.1	36.1	33.8	34.3	35.4	36.1	36.1	36.1	34.6	35.2	36.1	36.1	36.1	36.1	32.9	33.7	34.7	35.8	36.1	36.1

R_2,k capacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Produktens karakteristiska kapacitet – Säker arbetsbelastning – sned anslutning

Referens	Hanger kapacitet
	produkt characteristic capacities - trä beam to trä beam - full nailing - with slope and skew α=30°			tillåtna laster - skewed connection
	antal of Fasteners			montering: skew = 0° to 60°, slope = 0°				montering: skew = 0° to 60°, slope = 45°
	balk		Header	R1,SWL[kN]				R1,SWL[kN]
	antal	typ	antal	Dowels längd[mm]				Dowels längd[mm]
	antal	typ	antal	60	80	100	120	60	80	100	120
TU/S12	4.0	STD8	6.0	2.5	2.5	2.5	-	2.3	2.5	2.5	-
TU/S16	3.0	STD12	18.0	3.4	4.8	6.1	6.1	3	4.1	5.3	5.3
TU/S20	4.0	STD12	22.0	5.5	7.7	9.8	9.8	4.8	6.7	8.5	8.5
TU/S24	5.0	STD12	26.0	8	11.1	13.3	13.3	6.9	9.6	12.3	12.3
TU/S28	6.0	STD12	30.0	10.7	14.9	16.3	16.3	9.3	12.9	16.3	16.3

The skew may be precise when ordering the products

Montage

Montage

Fastsättning

På bärande trädel: TUS

CNA ringformade spik Ø 4,0 x 50 mm eller CSA-skruvar Ø 5,0 x 40 mm

På buret element: Ståldorn S235JR typ STD12

TUS12: Ø 8 mm typ STD 8.
TUS16 till 28: Ø 12 mm typ STD 12.

Längden på dornen är mindre än eller lika med bredden på den burna bjälken.

TUS: trä/trä-förband endast med spik/skruv.

Installation

Gör ett vertikalt snitt i bjälken (6 mm bredd för TUS12 och 9 mm bredd för TUS16 till TUS28),
Identifiera dymlingarnas position på bjälken innan du borrar tvärs igenom,
Sätt endast in den övre dymlingen i bjälken (borrdiameter beroende på dymlingens diameter),
Gör en fräsning på 6 mm djup i hammarbandet. Denna fräsning är inte obligatorisk men förbättrar montageestetiken,
Fäst beslaget på hammarbandet med spik eller skruv,
Placera bjälken så att den övre dymlingen, som redan satts in i bjälken, hamnar i överdelen av beslaget,
Montera de återstående dymlingarna.

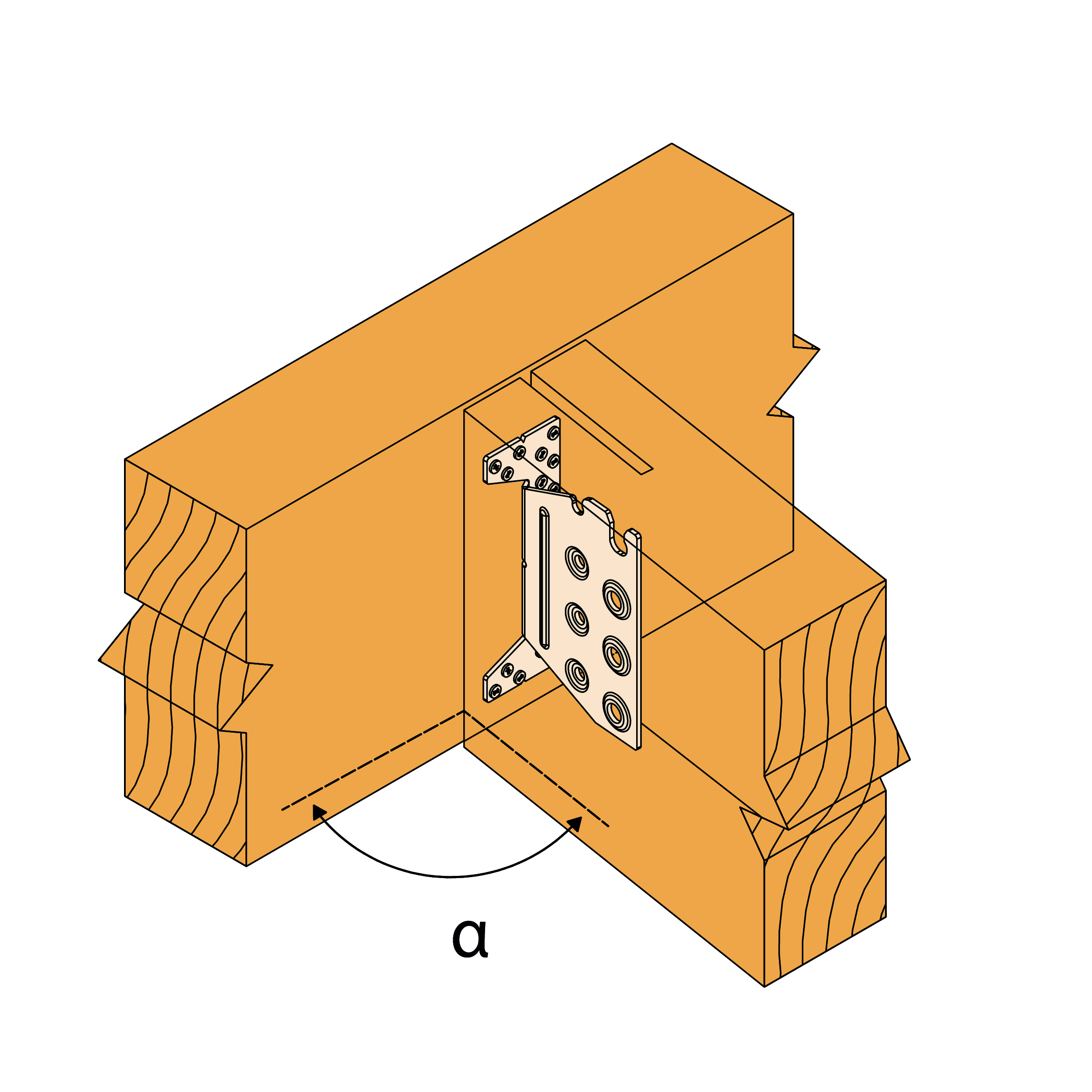

Connection to header

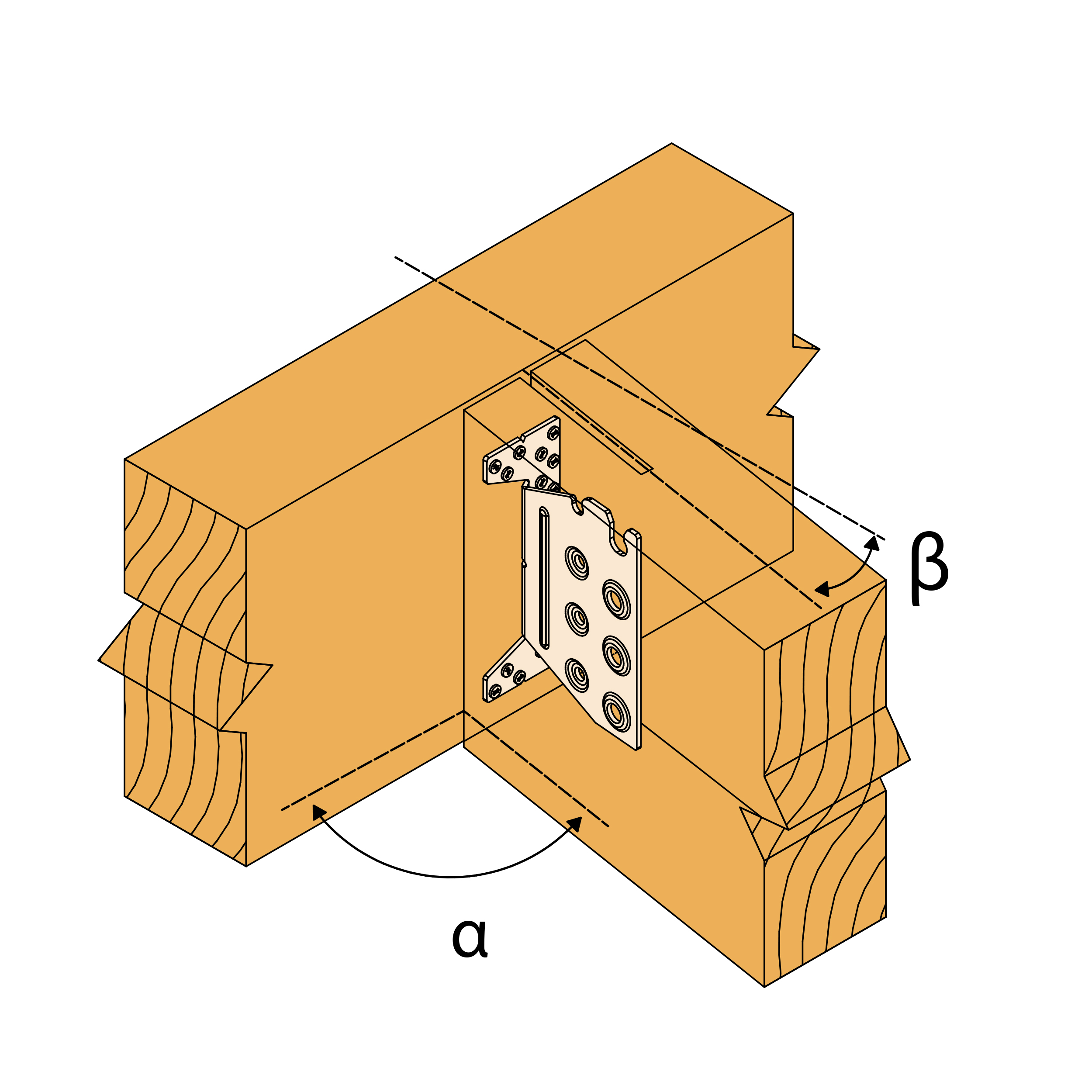

sloped connection to header

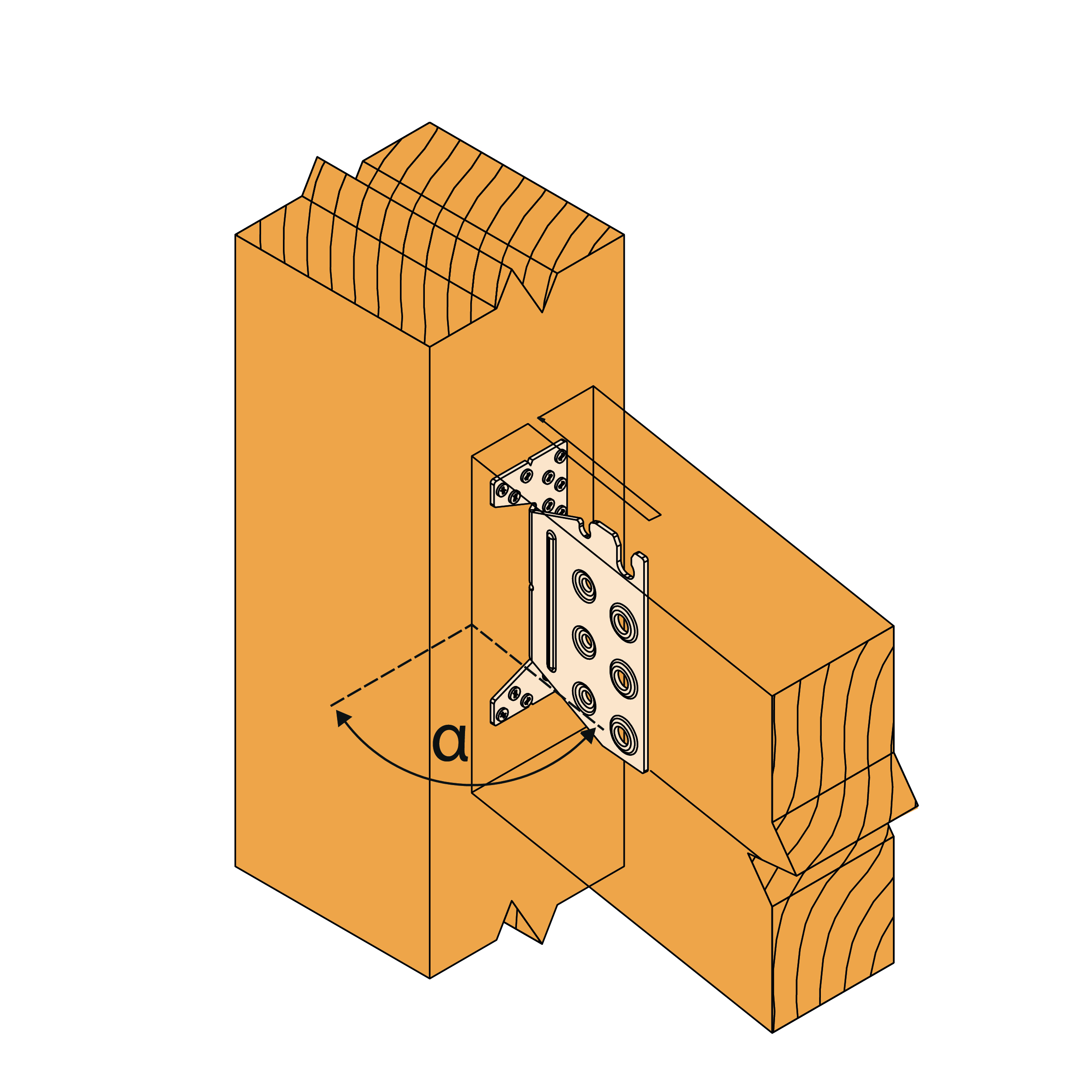

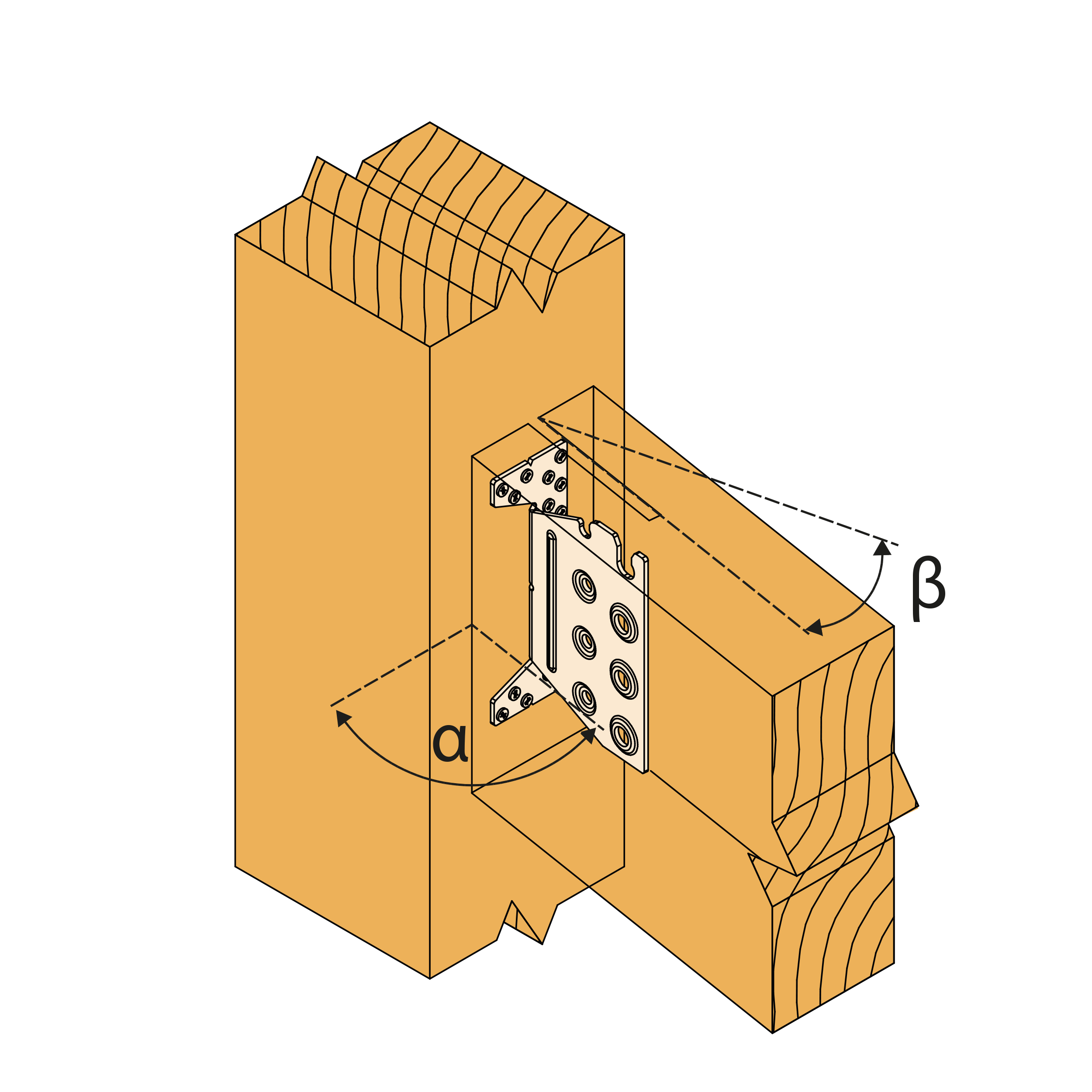

sloped connection to post

Mounting

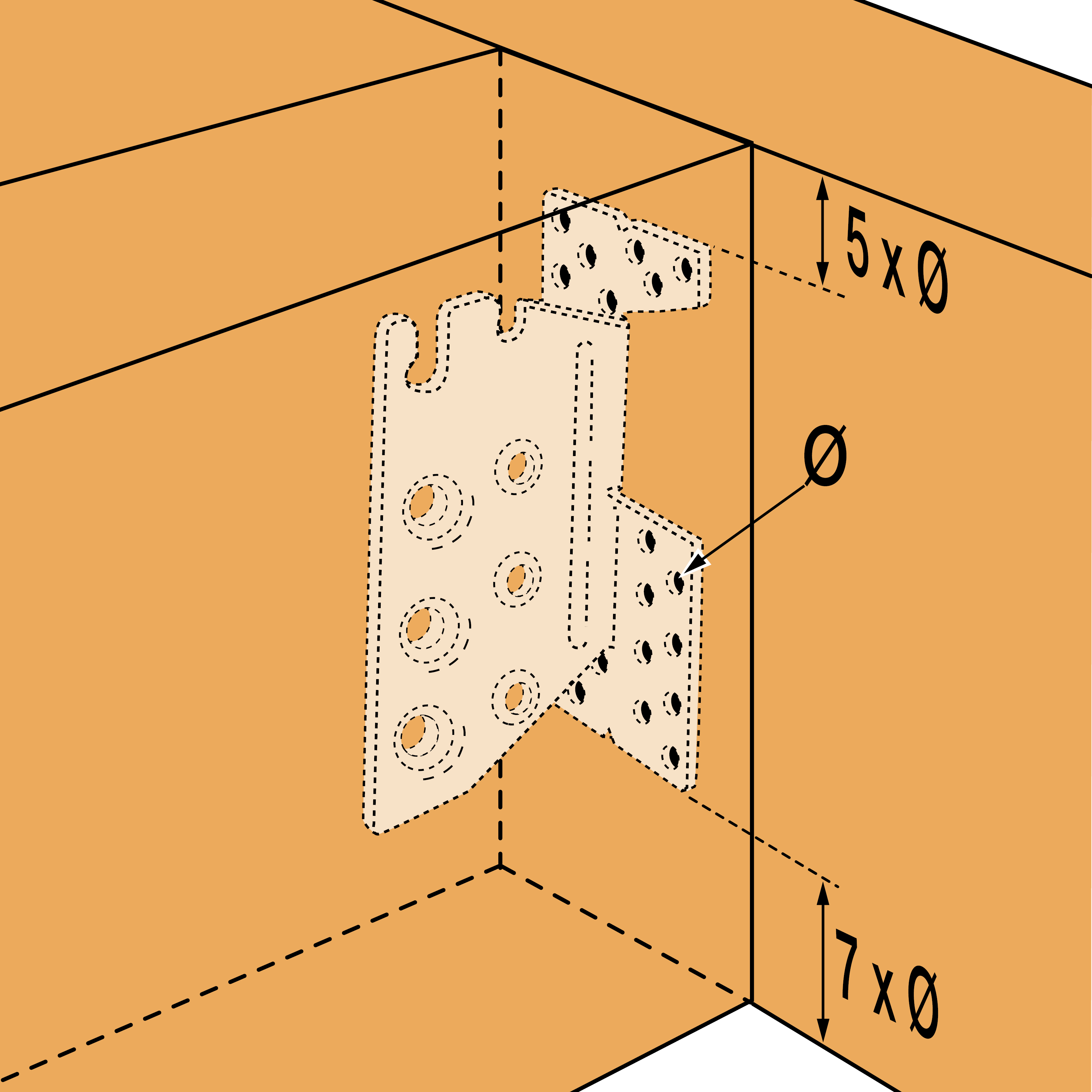

Montage invisible - Dimensions

TU TUS install UK.jpg

Zuordnung TUS.jpg

Certifiering

Europeisk teknisk bedömning (ETA)

eta-07-0245-2025-01-15.pdf

product.doc.history.show

2018-08-15

eta-07-0245-2018-08-15.pdf

2016-08-10

eta070245-sst-je-ch-r5-2016-rev-a.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

ZIP-paket

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D förenklad
IFC ZIP SAT ZIP SKP ZIP STL ZIP XML ZIP
