ACW

Konsolbeslag för montage av väggelement med höga laster

Konsolbeslag som är utvecklade för att montera träelement på betongväggar och socklar. Beslagets utformning gör att det kan ta upp stora krafter på väldigt lite utrymme. Dessutom kan fästet med fördel gömmas undan bakom träelementen.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Indoor

Electrogalvanized steel Z275

EPD

Produktinformation

Bilder

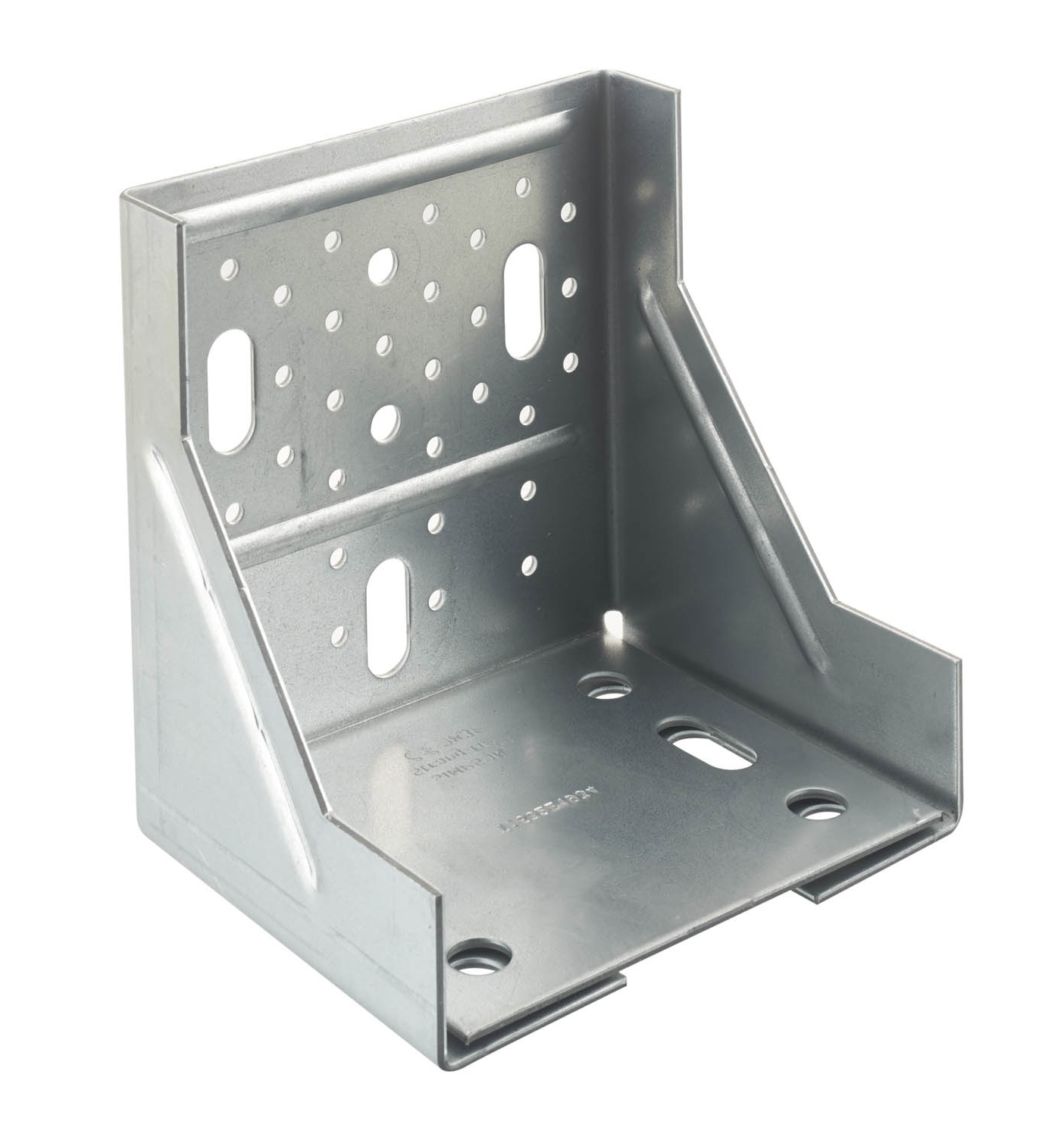

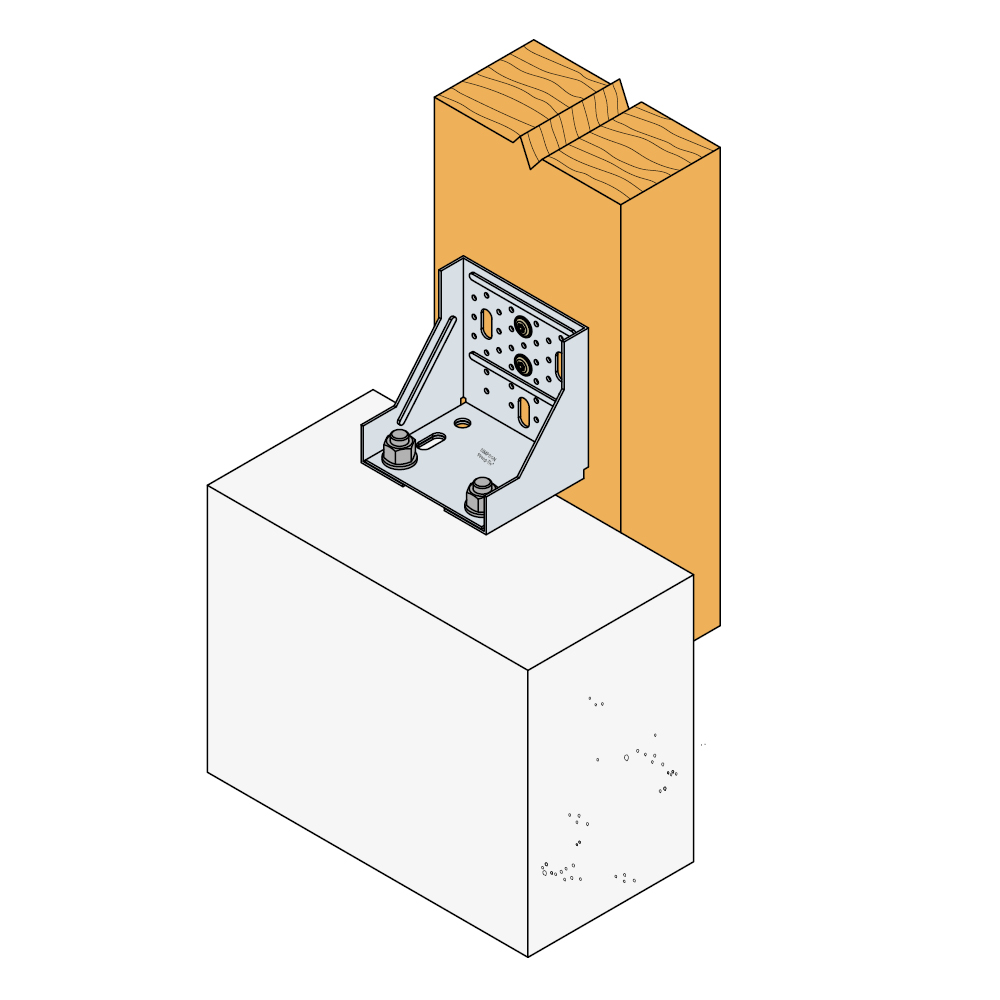

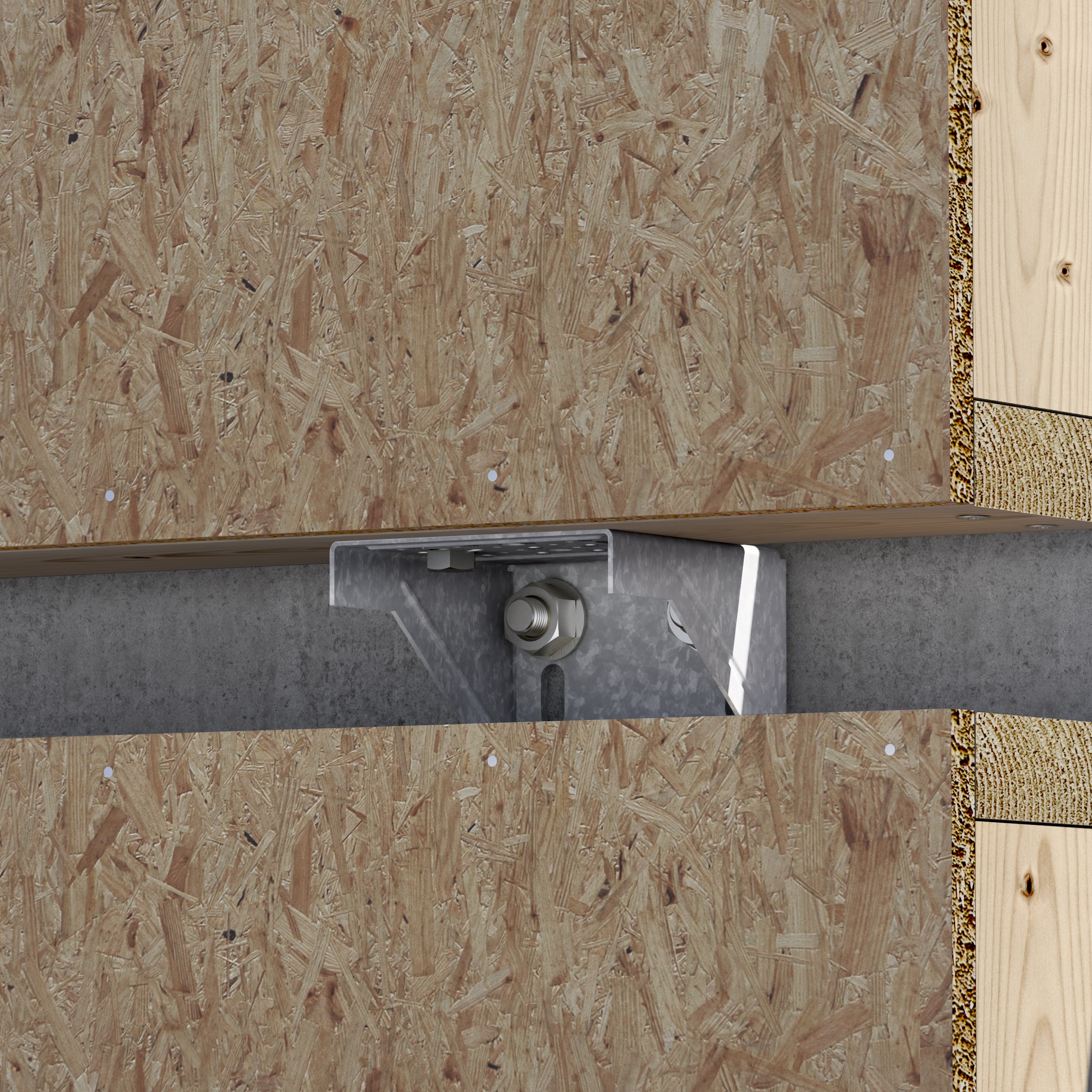

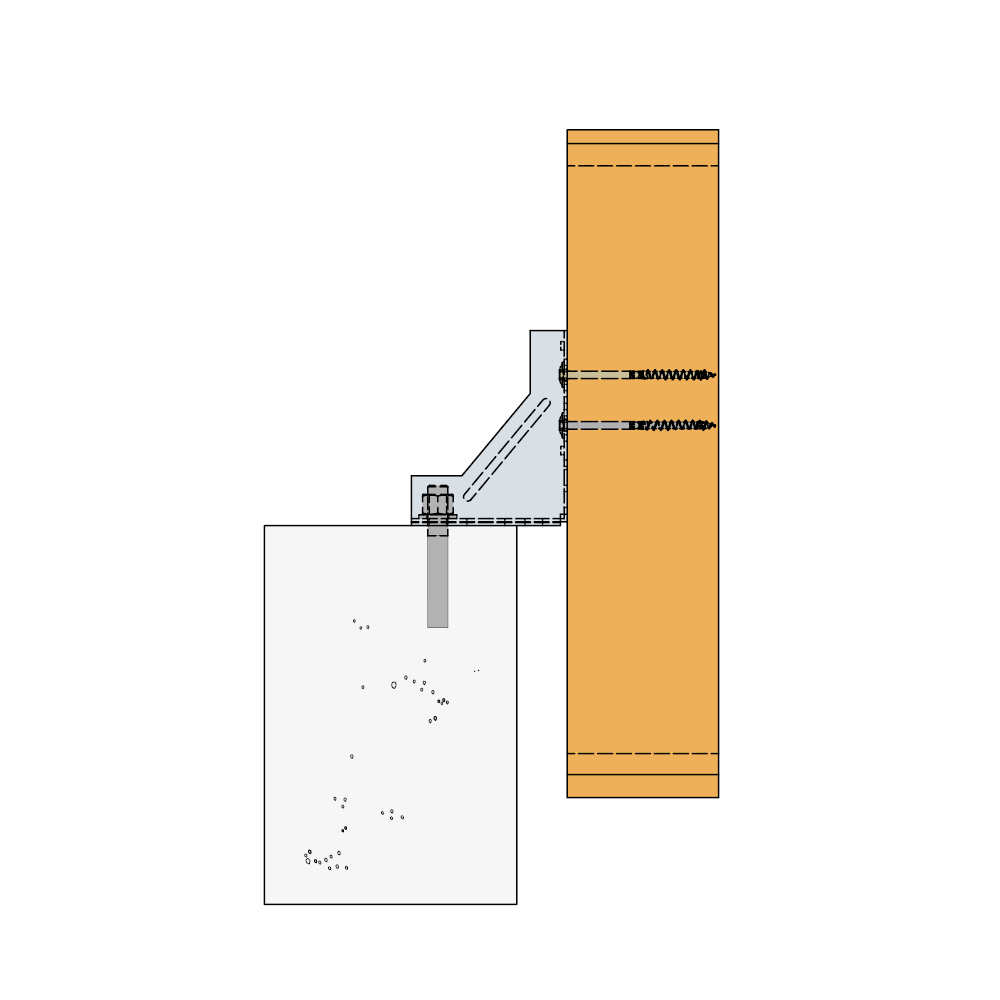

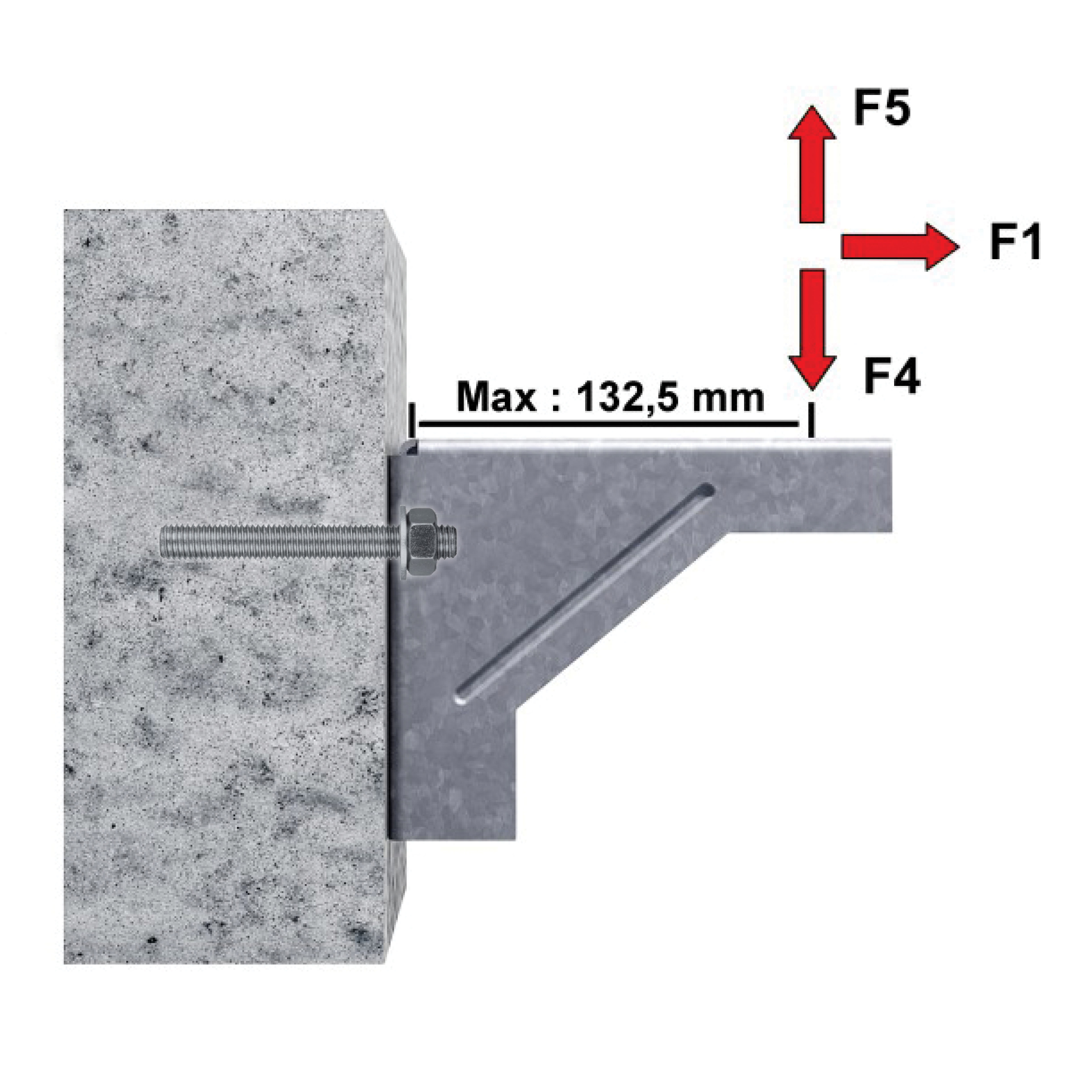

Montering av träsektioner med bultar upptill. Lastriktning F5 = 5 kN

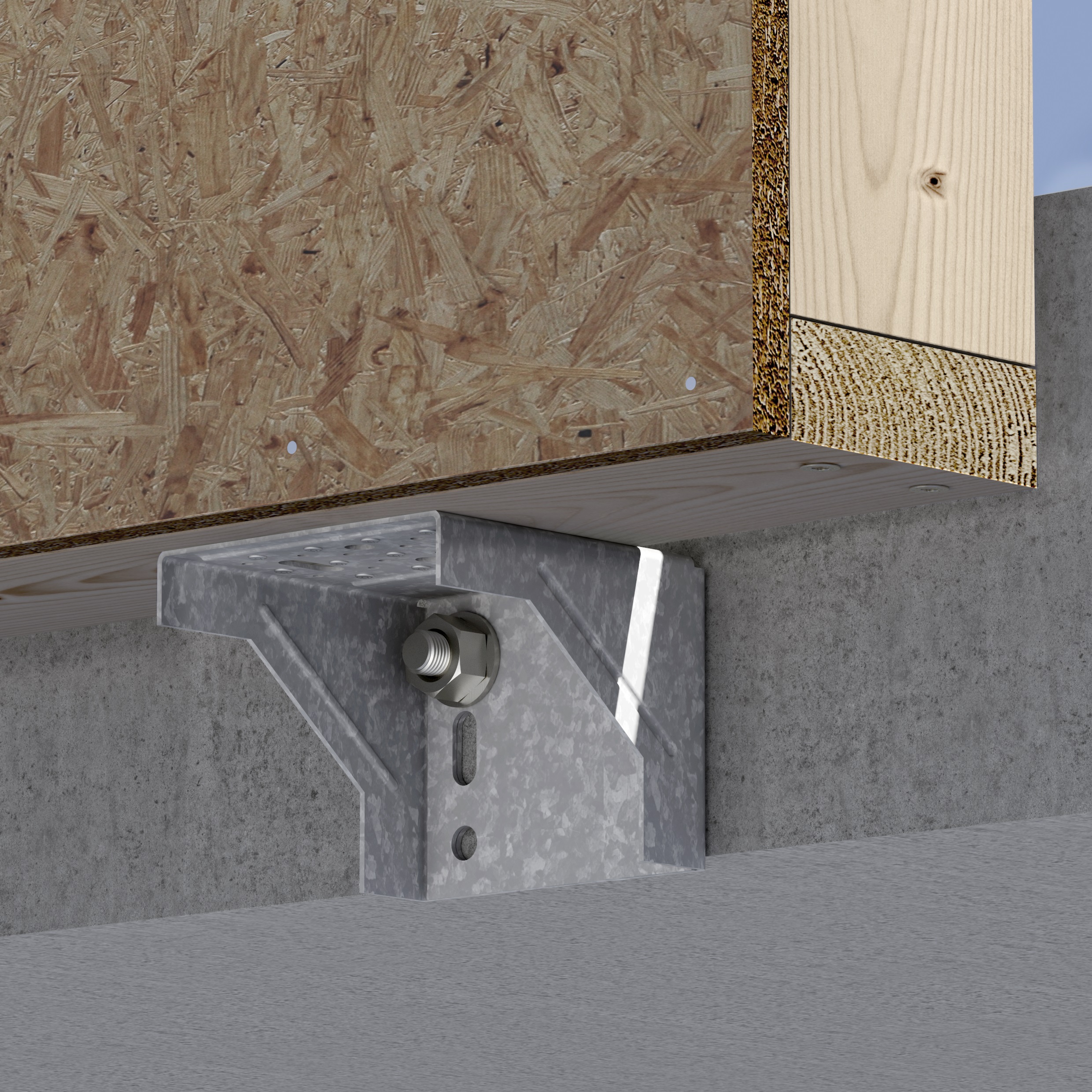

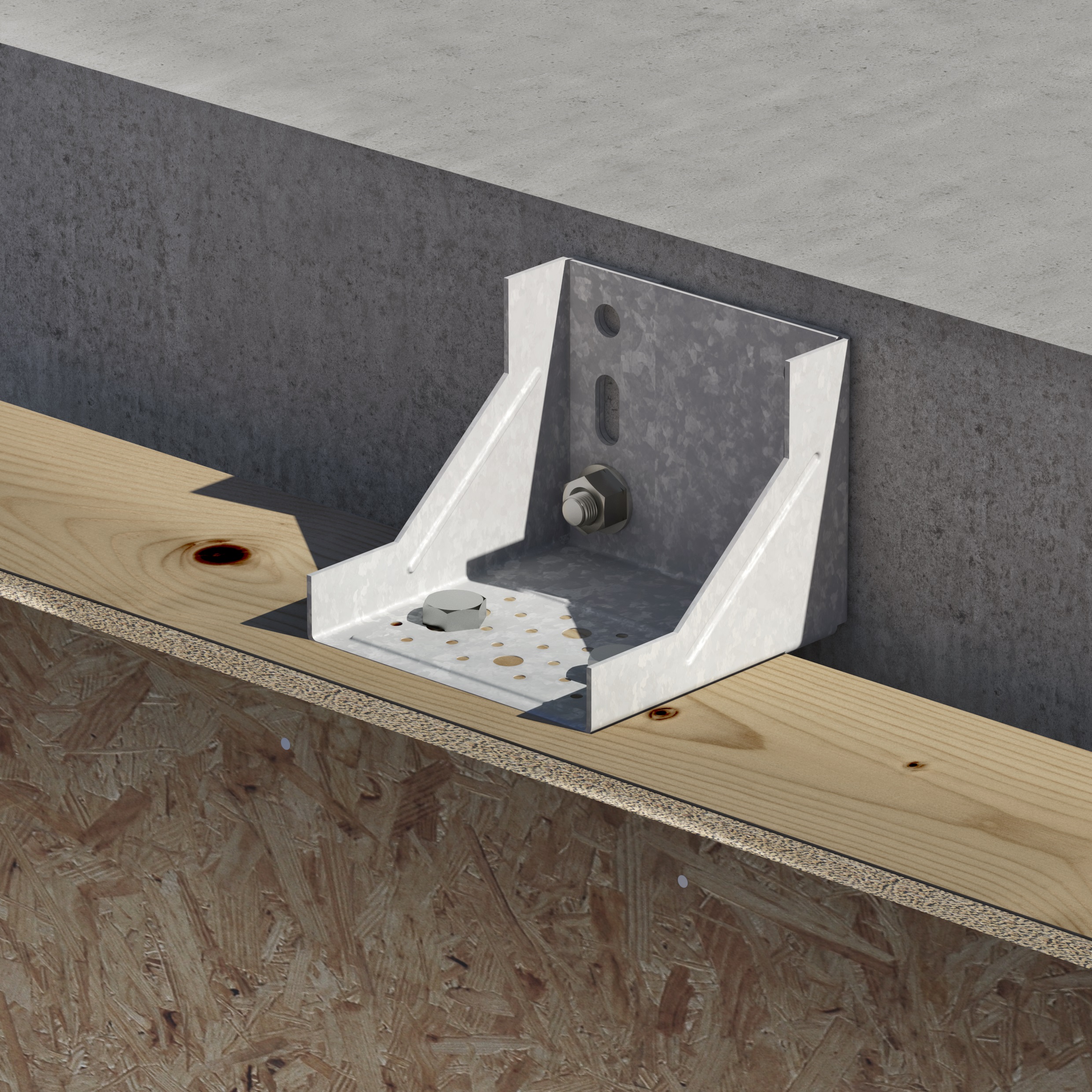

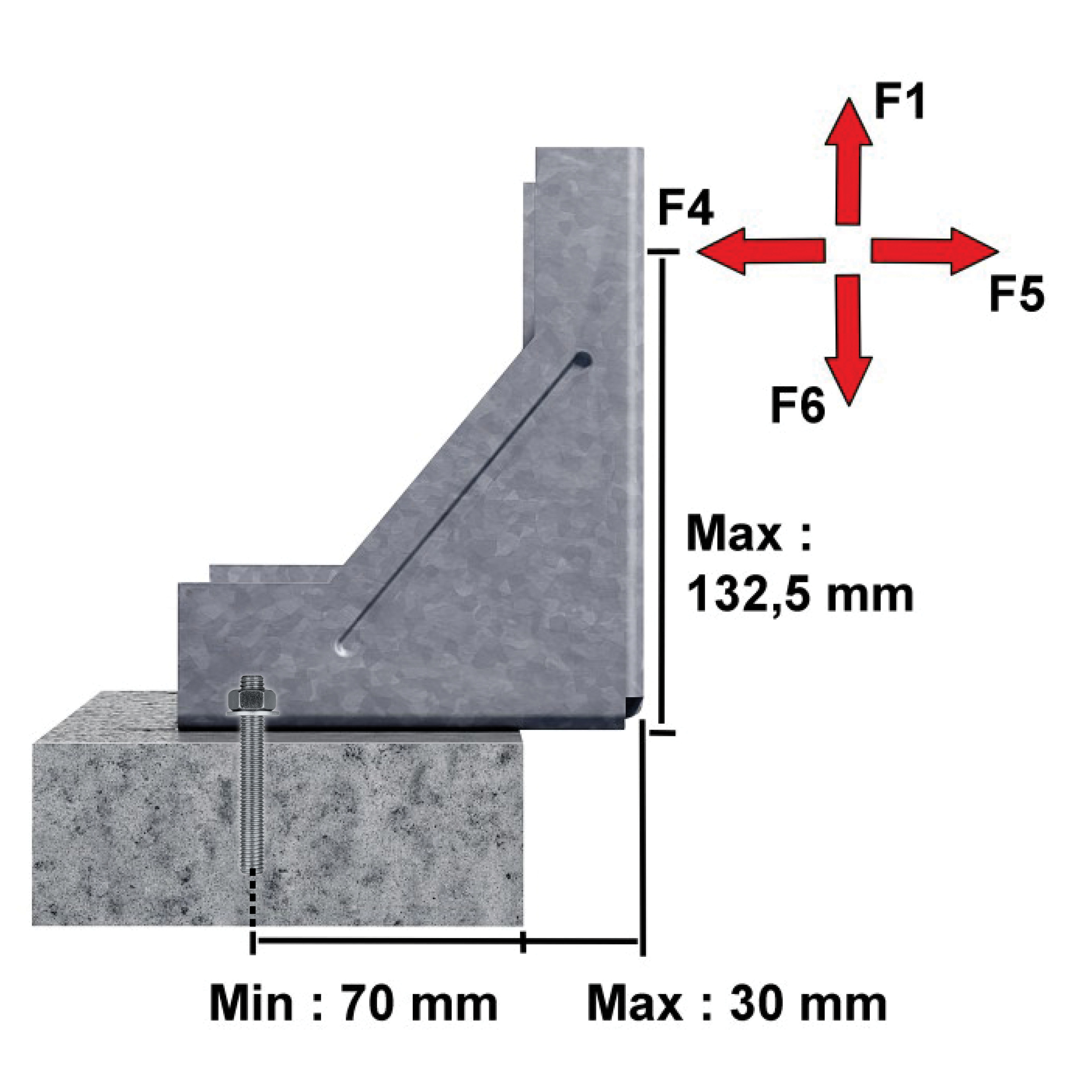

Montering nertill på träsektionen.

Montering mellan två träsektioner

Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
Korrosionsskydd:
275 g/m2 på båda sidorna när zinkbeläggningens tjocklek är cirka 20 μm

Fördelar

Kraftig väldokumenterat beslag för dörroch fönstermontering och andra föremål
För ACFET-beslagen
Dokumenterad bärförmåga i tre kraftriktningar

Applikationer

Monteras på

Teknisk data

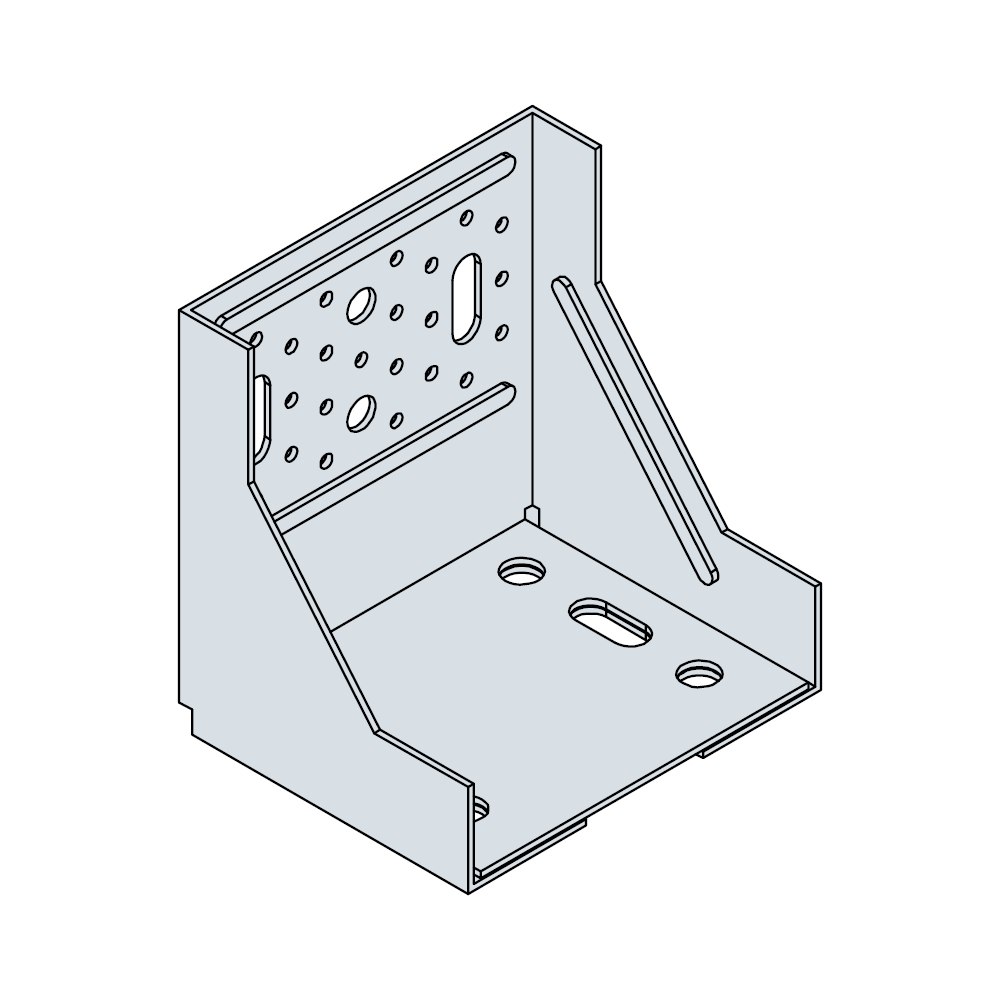

Dimensioner

Mått

Art. nr.	Mått [mm]				Hål, flik A			Hål, flik B		antal per förpackning	Vikt [kg]
Art. nr.	A	B	C	t	Ø5	Ø9	Ø13x30	Ø14	Ø13x30	antal per förpackning	Vikt [kg]
ACW155	154	123	150	2.5	33	2	3	4	2	6	1.3

Karakteristisk bärförmåga - Mitt i betongen Balk-betong fogningar -

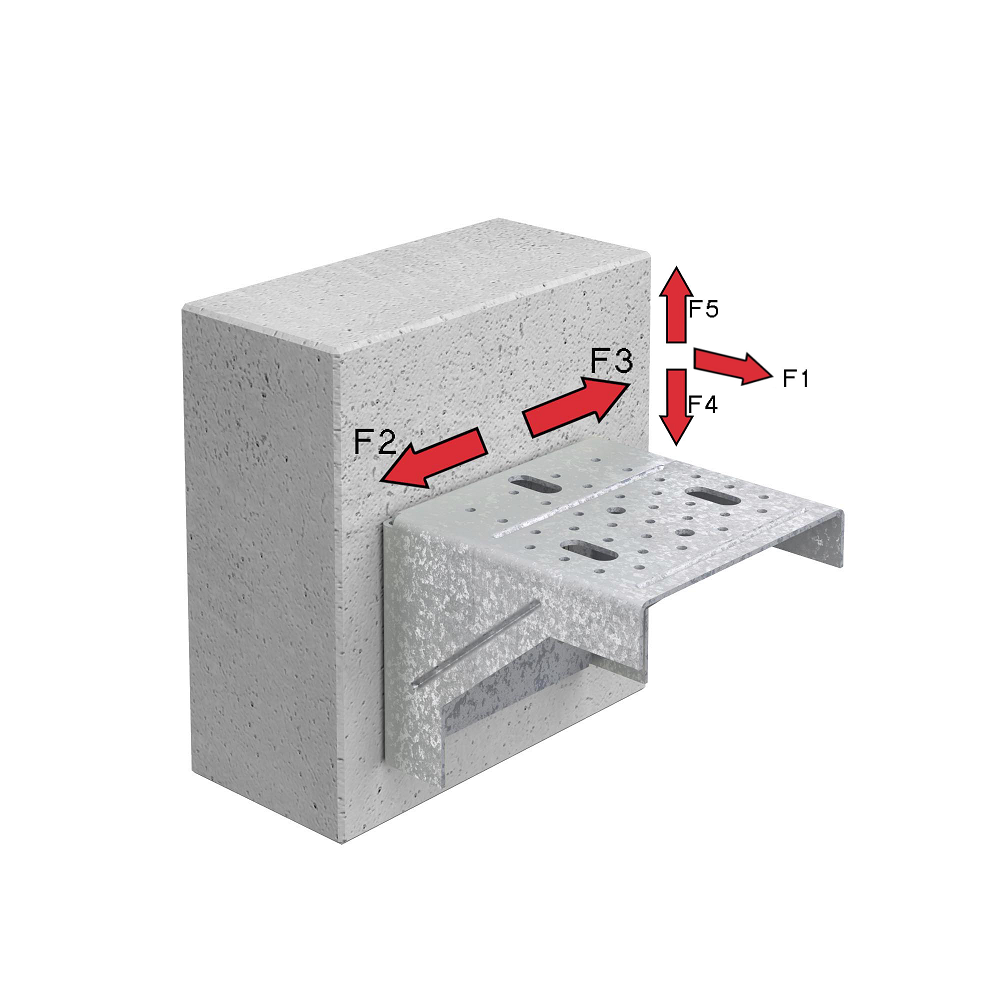

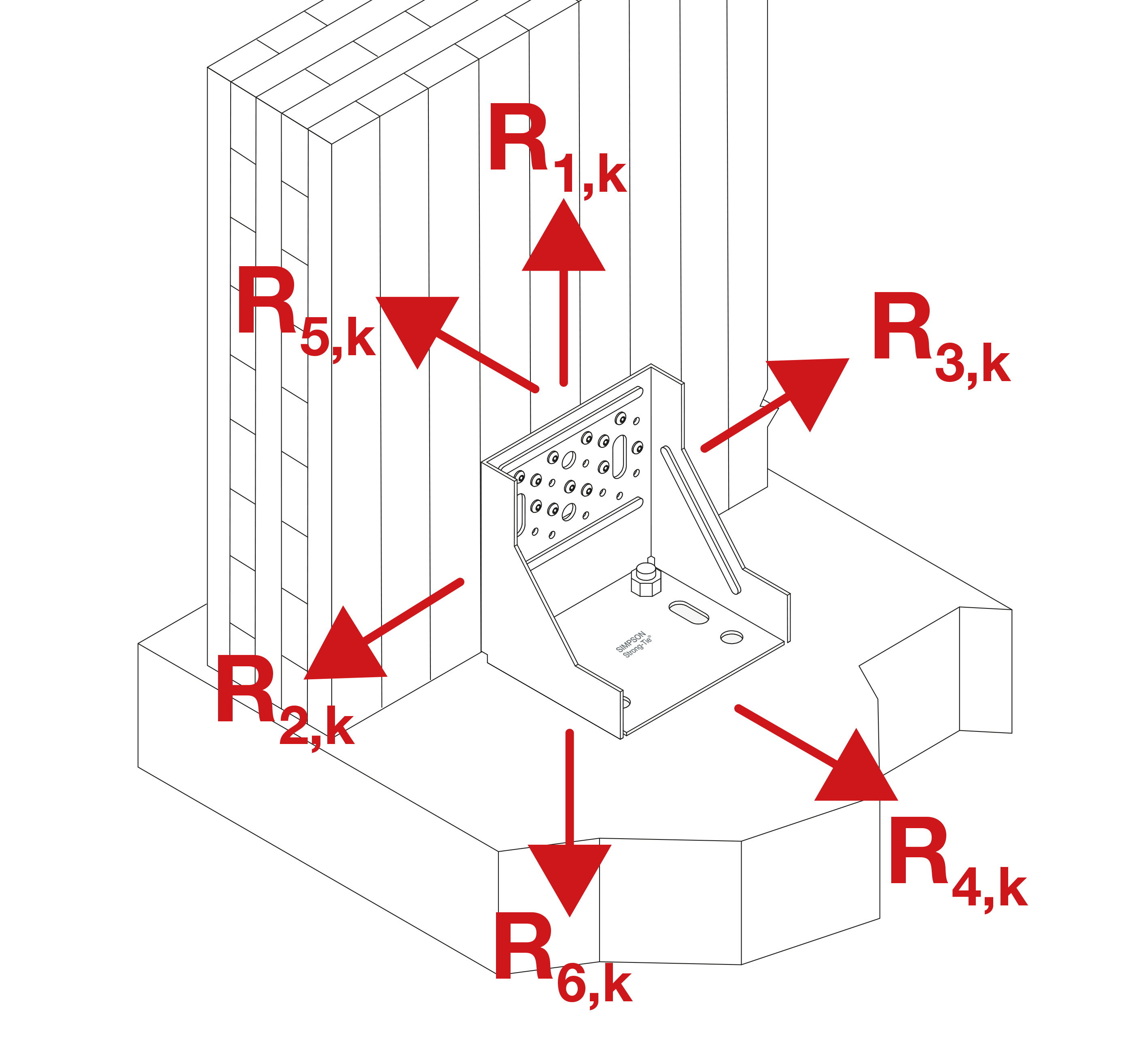

Art. nr.	Karakteristisk bärförmåga - Balk-betong fogningar
	Utspikning				Karakteristisk bärförmåga [kN]

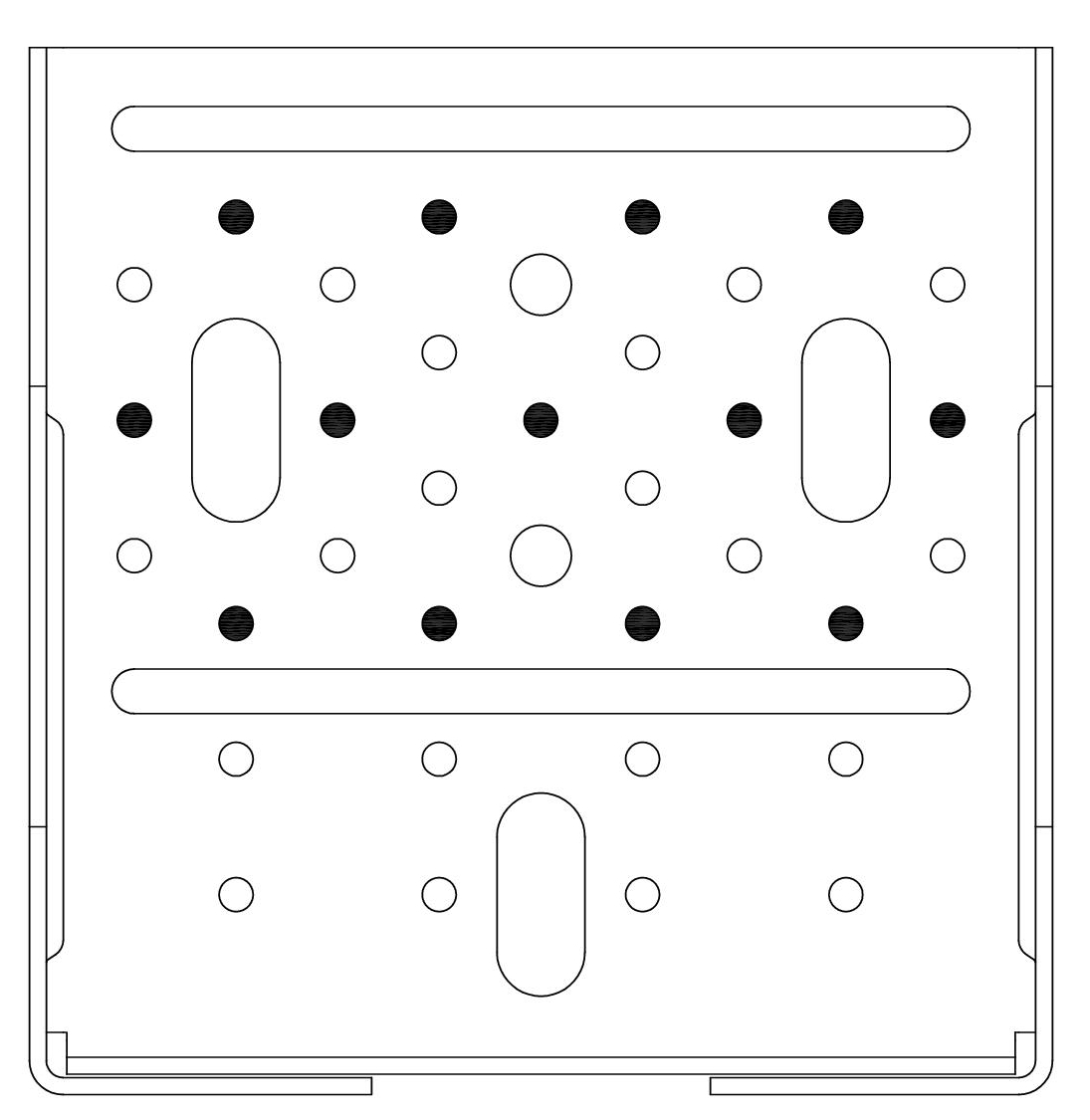

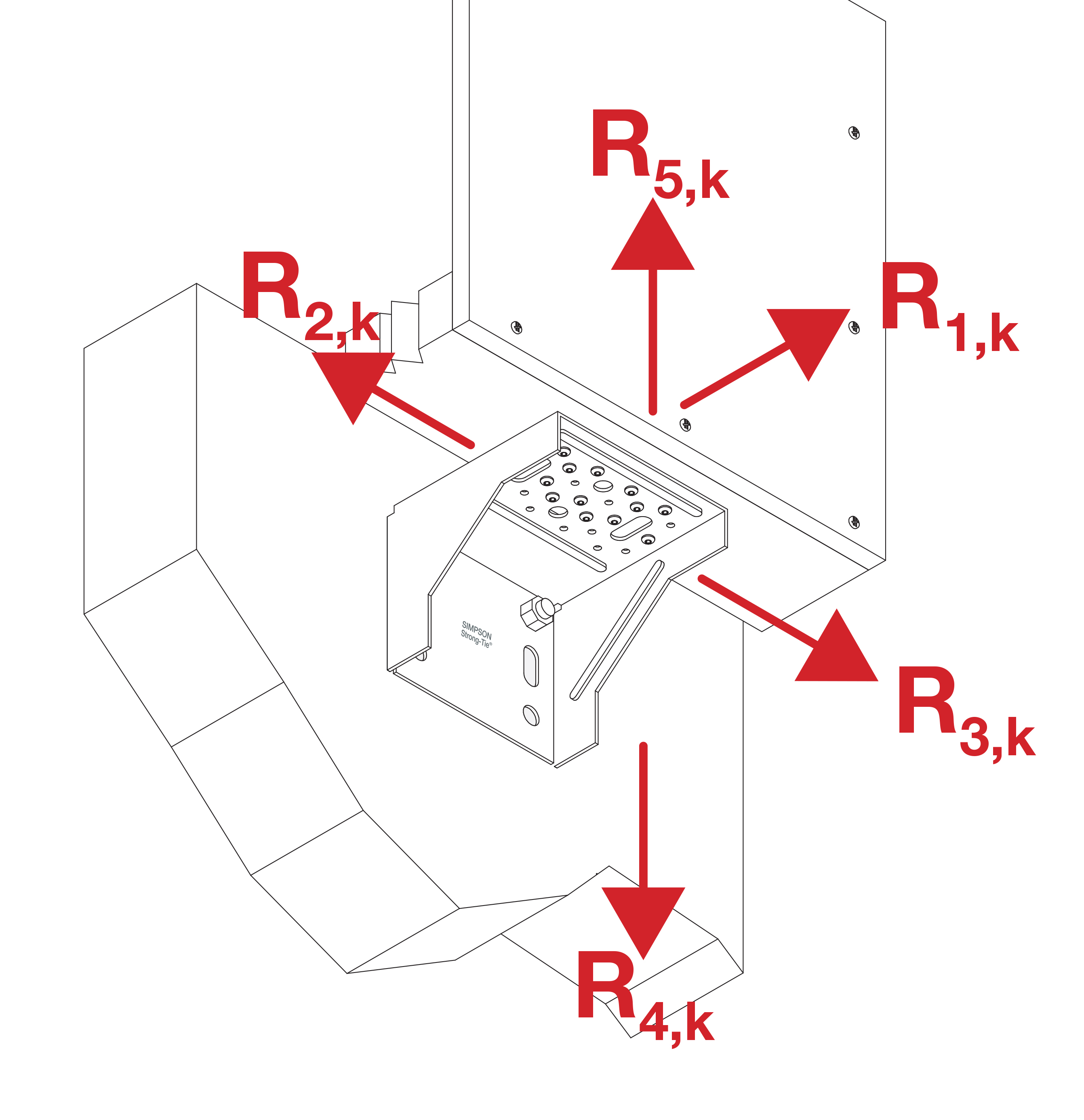

	Flik A		Flik B		R_1.k	R_2.k = R_3.k	R_4.k	R_5.k
	-	Typ	-	Typ	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
ACW155	13	CNA4.0x35	2	Ø12	16.3	15.3	21.1	5

Lägg vänligen märke till att värdena i denna tabell avser maximala värden. Om ankarna inte motsvarar dessa värden ska de reduceras.
Belastningen angiven för flik A gäller för träsektioner som inte kan rotera.

Karakteristisk bärförmåga - Balk-betong fogningar - Nära betong kanten


Art. nr.	Karakteristisk bärförmåga - Balk-betong fogningar
	Utspikning				Karakteristisk bärförmåga [kN]
	Flik A		Flik B		R_1.k	R_2.k = R_3.k	R_4.k	R_5.k	R_6.k
	-	Typ	-	Typ	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
ACW155	13	CNA4.0x35	2	Ø12	8.8	8.9	6	11.4	21.2

Observera att de angivna lasterna i denna tabell är maximala laster. Om ankare inte klarar dessa laster kommer de att reduceras.

Dessa kapaciteter är giltiga med ankare i hål långt från böjen.

Montage

Anslutningar

För montering på betong rekommenderar vi Simpson Strong-Ties MT-CM ankarmassa samt 2 st. M12 bultar
Montering i trä utförs med CNA ankarspikar eller CSA beslagsskruvar.

Träsektioner

Alla träsektioner som fogas med ACW beslag ska utföras av fackfolk. Träsektionerna ska undersökas för deformationer, sprickor, lastförmåga och andra möjliga risker.
