KNAG
Vinkelbeslag för förankring av takås

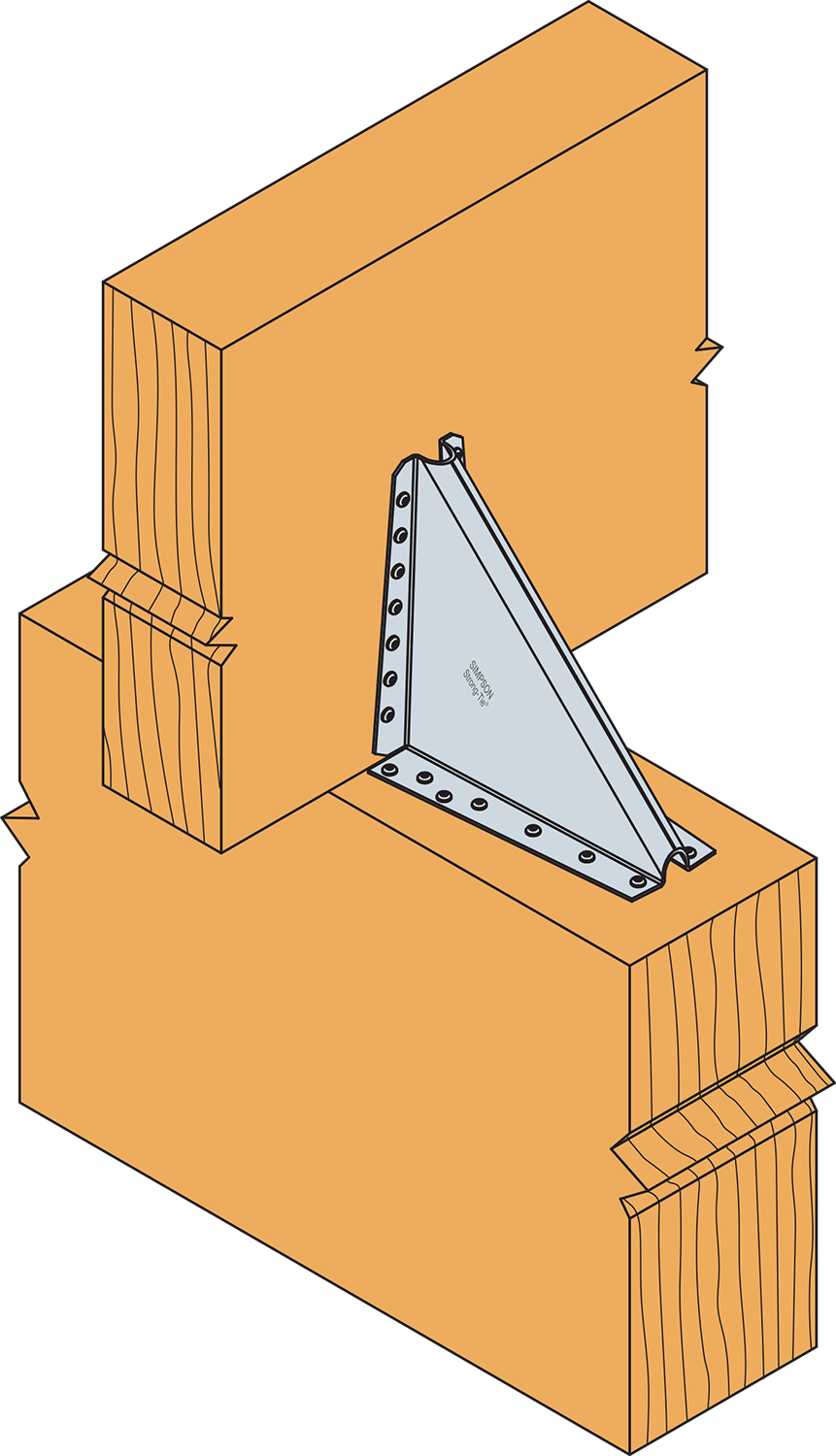

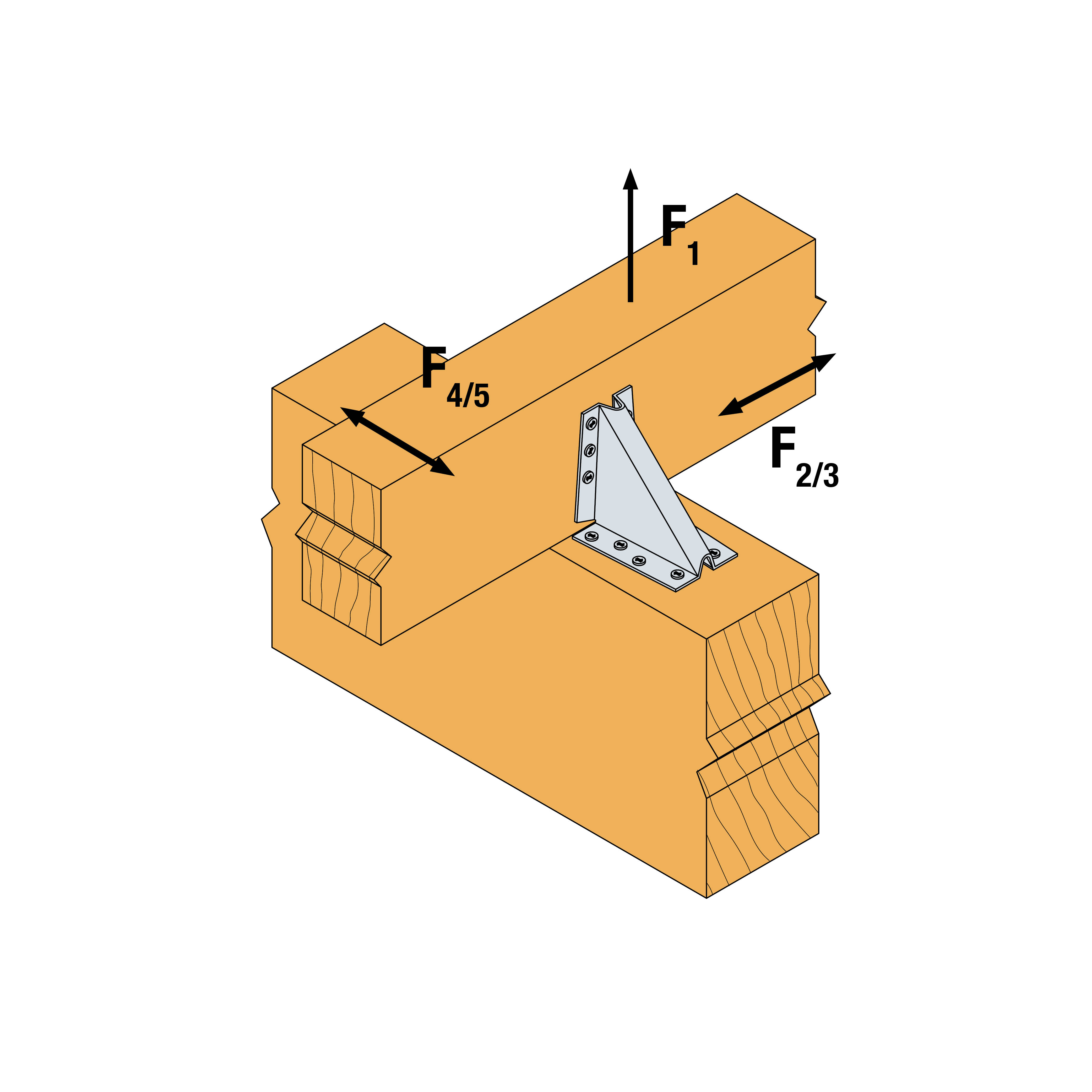

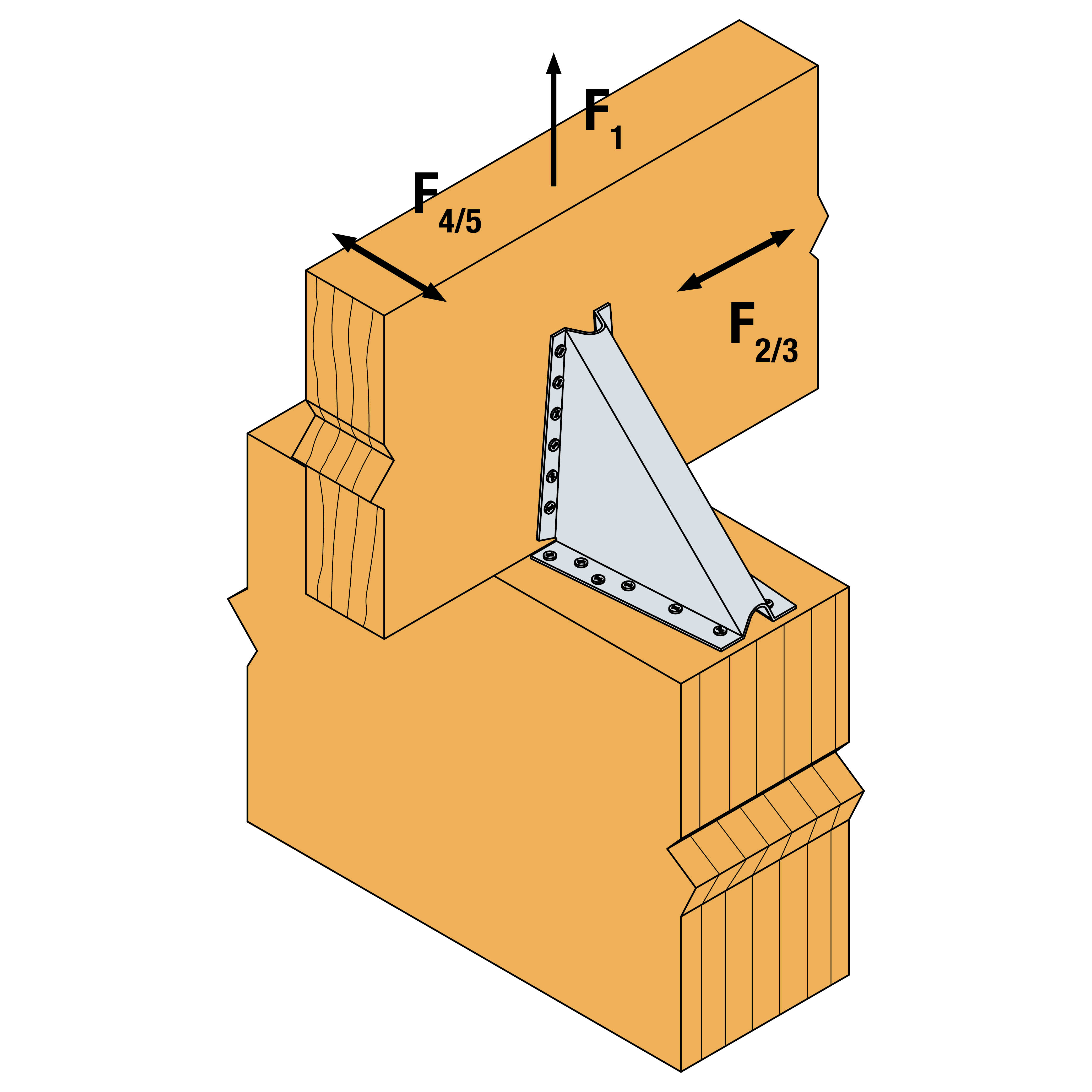

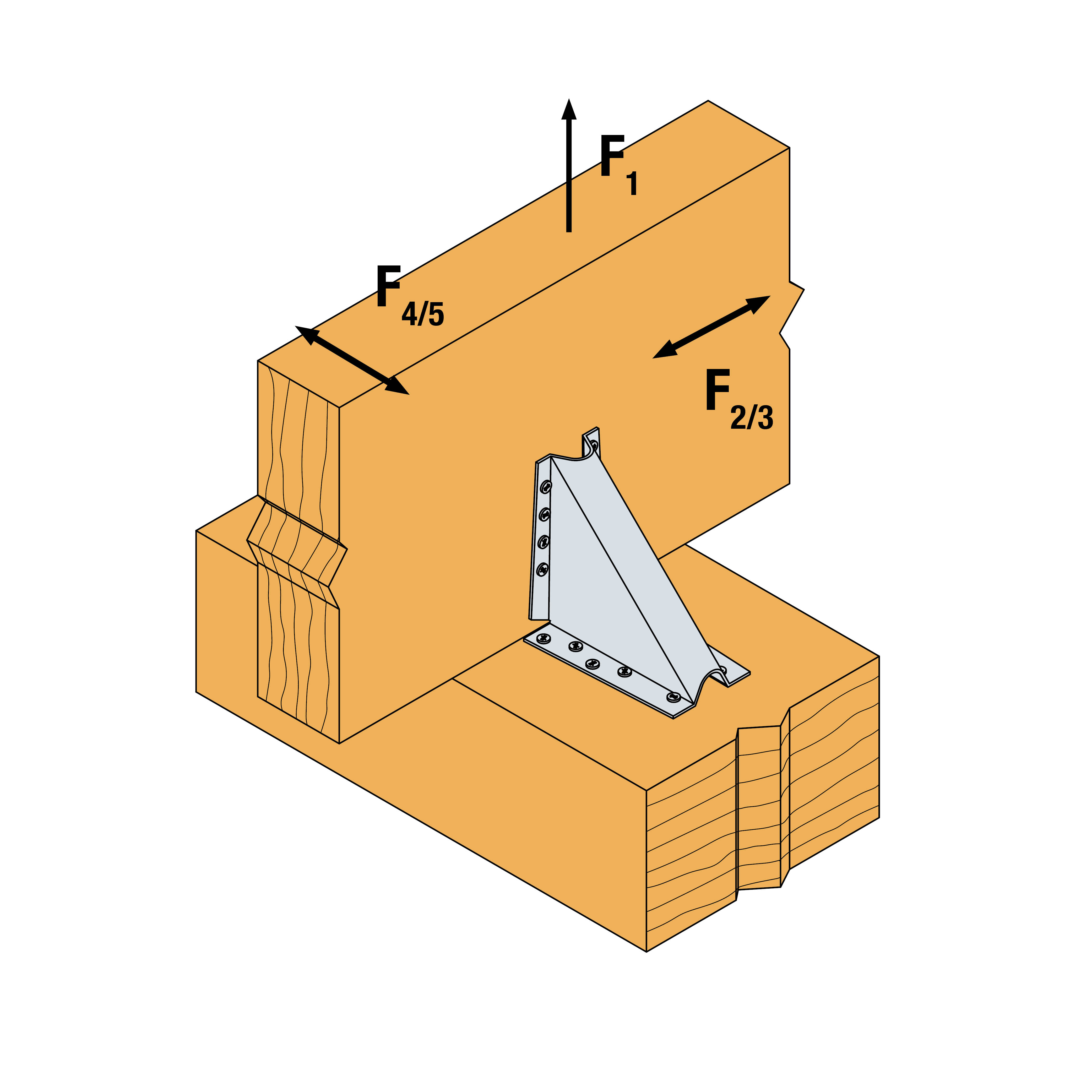

KNAG-beslagen används till balk-balkförband där det ingår större trädimensioner. Beslagen är särskilt användbara i takkonstruktioner med stor lutning. KNAG-beslag används ensamma eller, om stor bärförmåga önskas, tillsammans med ett eller två takåsfästen.
CE-märkt
Tekniskt avtal
Användningsklass 2
Indoor
Electrogalvanized steel Z275
EPD
Produktinformation
Bilder
Egenskaper
Applikationer
Discontinued Products
Teknisk data
Dimensioner
Mått
| Art. nr. | Mått [mm] | Hål, flik A | Hål, flik B | Antal per förp. | Vikt [kg] | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø5 | Ø5 | |||
| KNAG90 | 90 | 90 | 43 | 55 | 69 | 2 | 6 | 8 | - | 0.3 |
| KNAG130 | 125 | 125 | 52 | 66 | 79 | 2 | 9 | 10 | 30 | 0.44 |
| KNAG170 | 160 | 160 | 52 | 72 | 93 | 2 | 11 | 12 | 20 | 0.63 |
| KNAG210 | 200 | 200 | 54 | 67 | 100 | 2 | 14 | 14 | 15 | 1.1 |

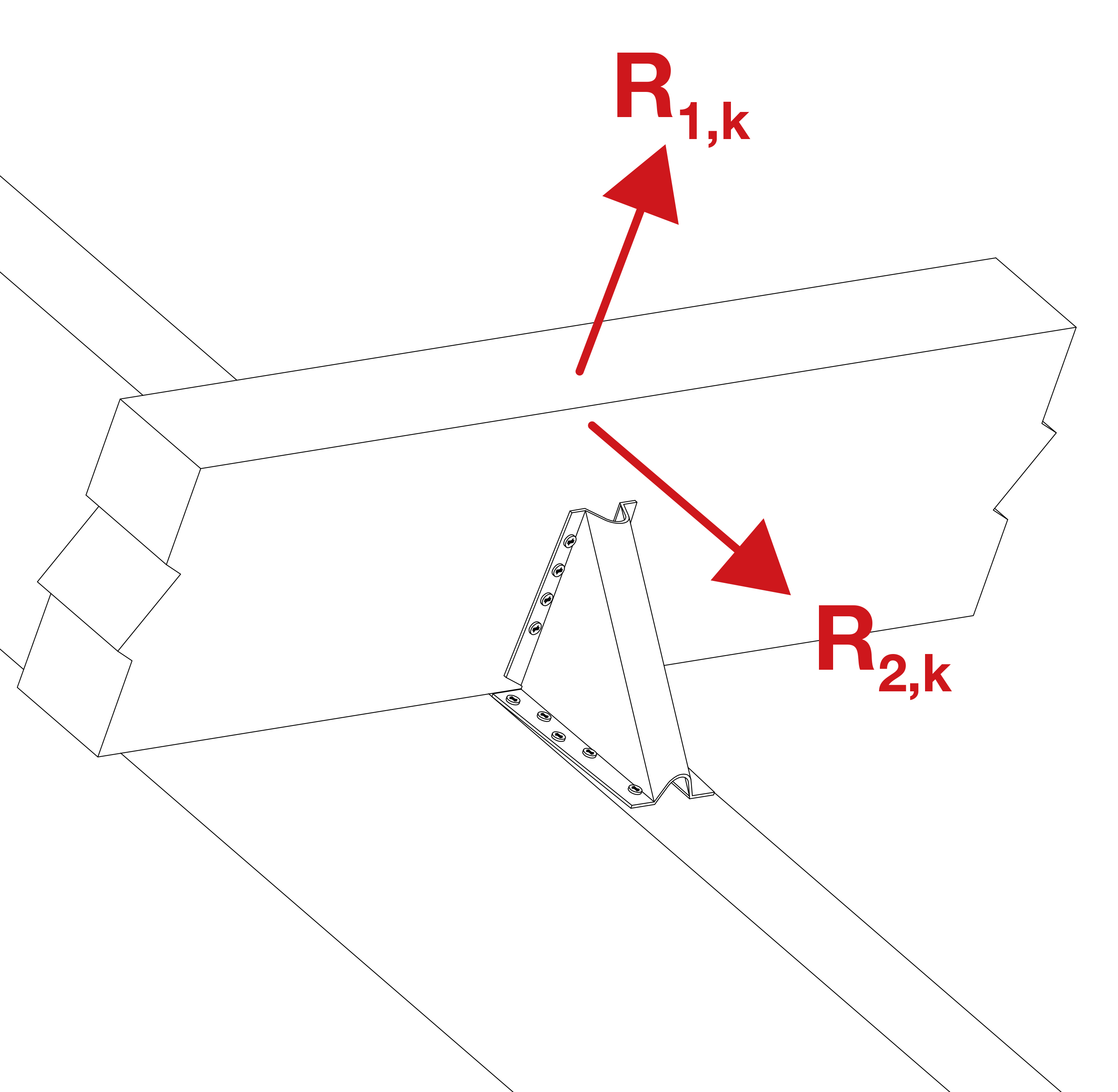

Bärförmågatabell (karakteristiske värden)
| Art. nr. | Utspikning | Karakteristisk bärförmåga - 1 vinkelbeslag per fog [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Flik A | Flik B | R1.k | R2.k | ||||||||
| - | Typ | - | Typ | f = 20 mm | f = 40 mm | f = 50 mm | e = 100 mm | e = 140 mm | e = 180 mm | e = 220 mm | |
| KNAG90 | 6 | CNA4,0x40 | 8 | CNA4,0x60 | 4 | 2.1 | 1.6 | 1.8 | 1.2 | 0.8 | 0.6 |
| KNAG130 | 9 | CNA4,0x40 | 10 | CNA4,0x60 | 4.6 | 3.9 | 3.7 | 4.4 | 3.1 | 2.3 | 1.6 |
| KNAG170 | 11 | CNA4,0x40 | 12 | CNA4,0x60 | 5.8 | 5.1 | 4.9 | 7.5 | 5.3 | 4.1 | 3.4 |
| KNAG210 | 14 | CNA4,0x40 | 14 | CNA4,0x60 | 7 | 6.3 | 6 | 11.4 | 8.1 | 6.3 | 5.2 |
Kombinerad last:
