Byggbeslag

U-formad stolpsko

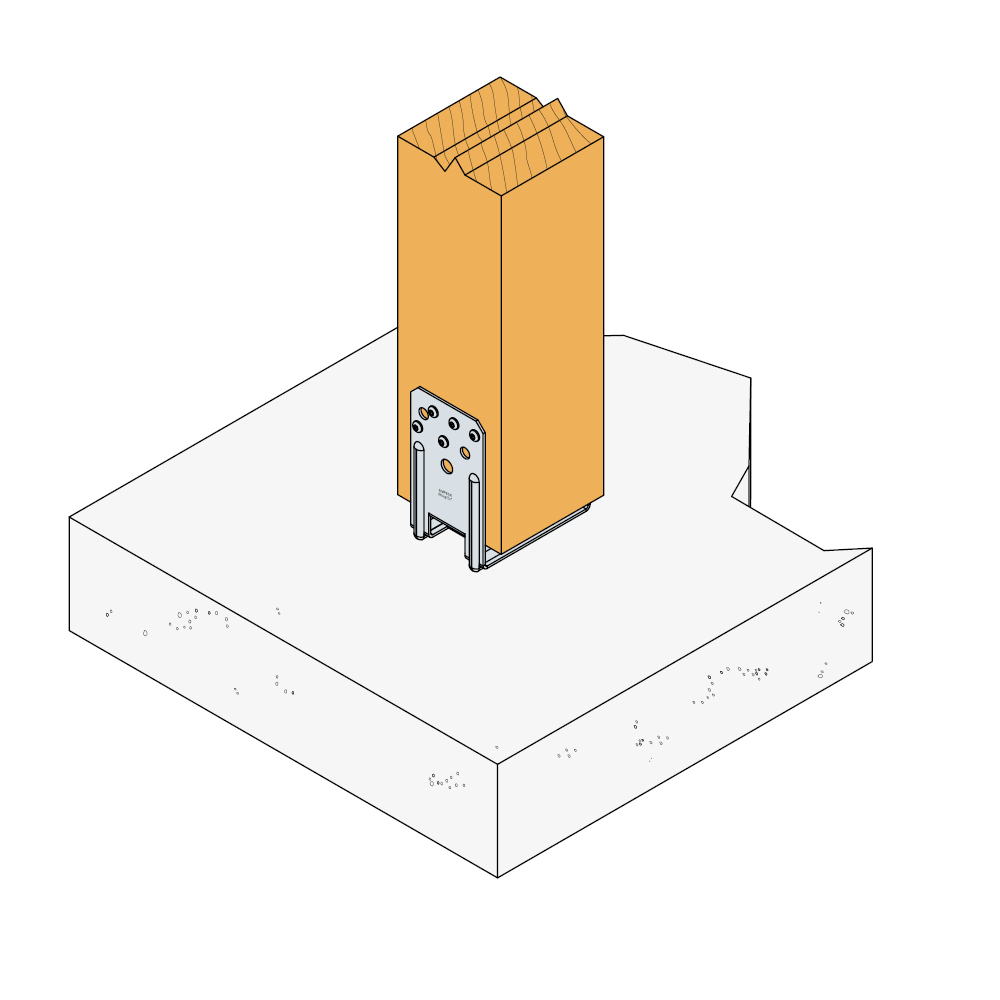

PU stolpsko är ett U-format beslag med möjlighet for montage direkt på betong och fästs med expanderskruv alt. betongskruv (Ø16). Stolpsko PU har en design som skapar en distans för ändträ vilket skyddar stolpar från markfukt.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 3

Outdoor

EPD

Acier galvanisé à chaud

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Stålplåt: S235JR EN10025:2004
Korrosionsskydd:
Beslagen varmförzinkas och förses enligt EN/ISO1461 med ett zinkskikt på 55 μm

Fördelar

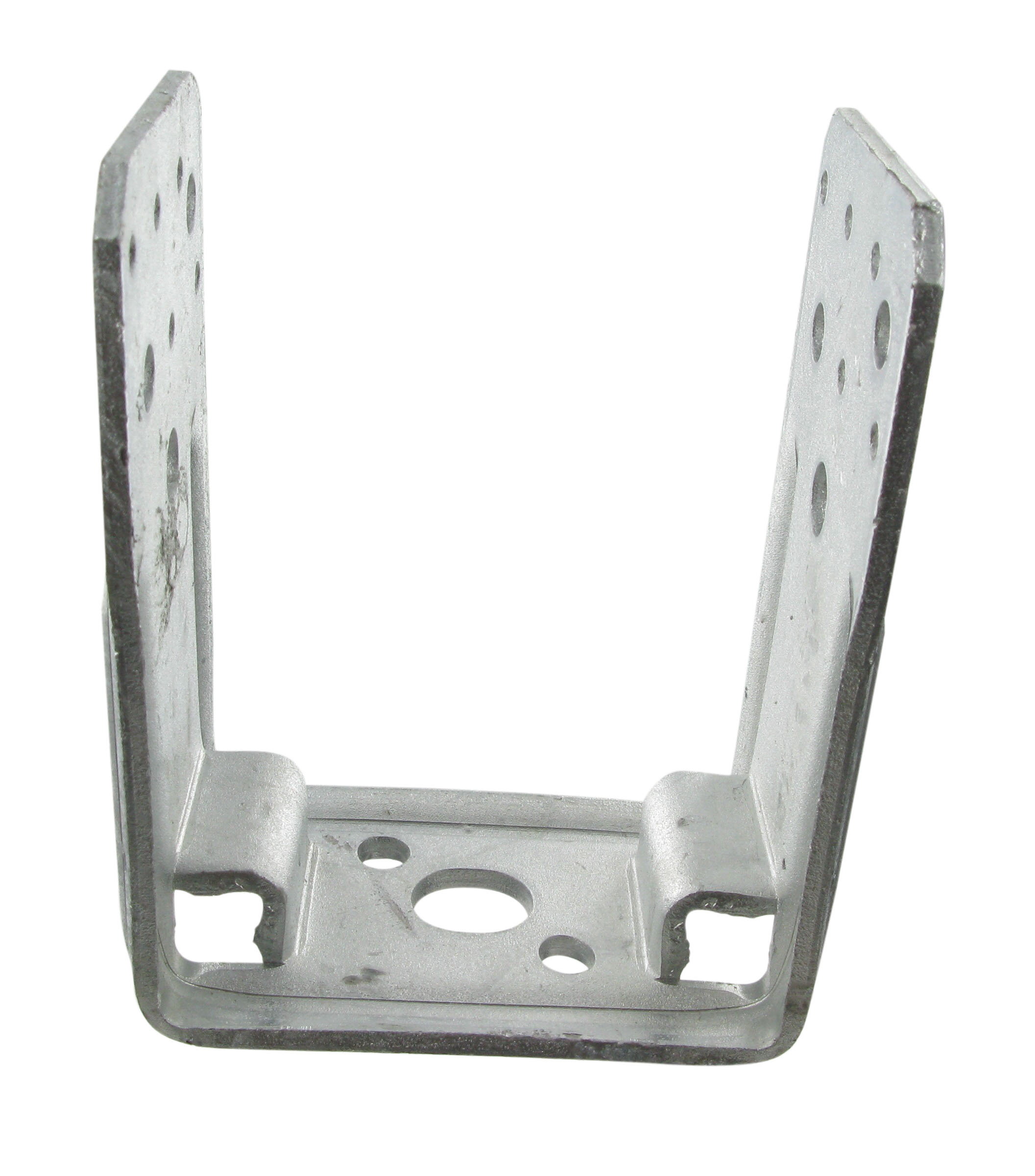

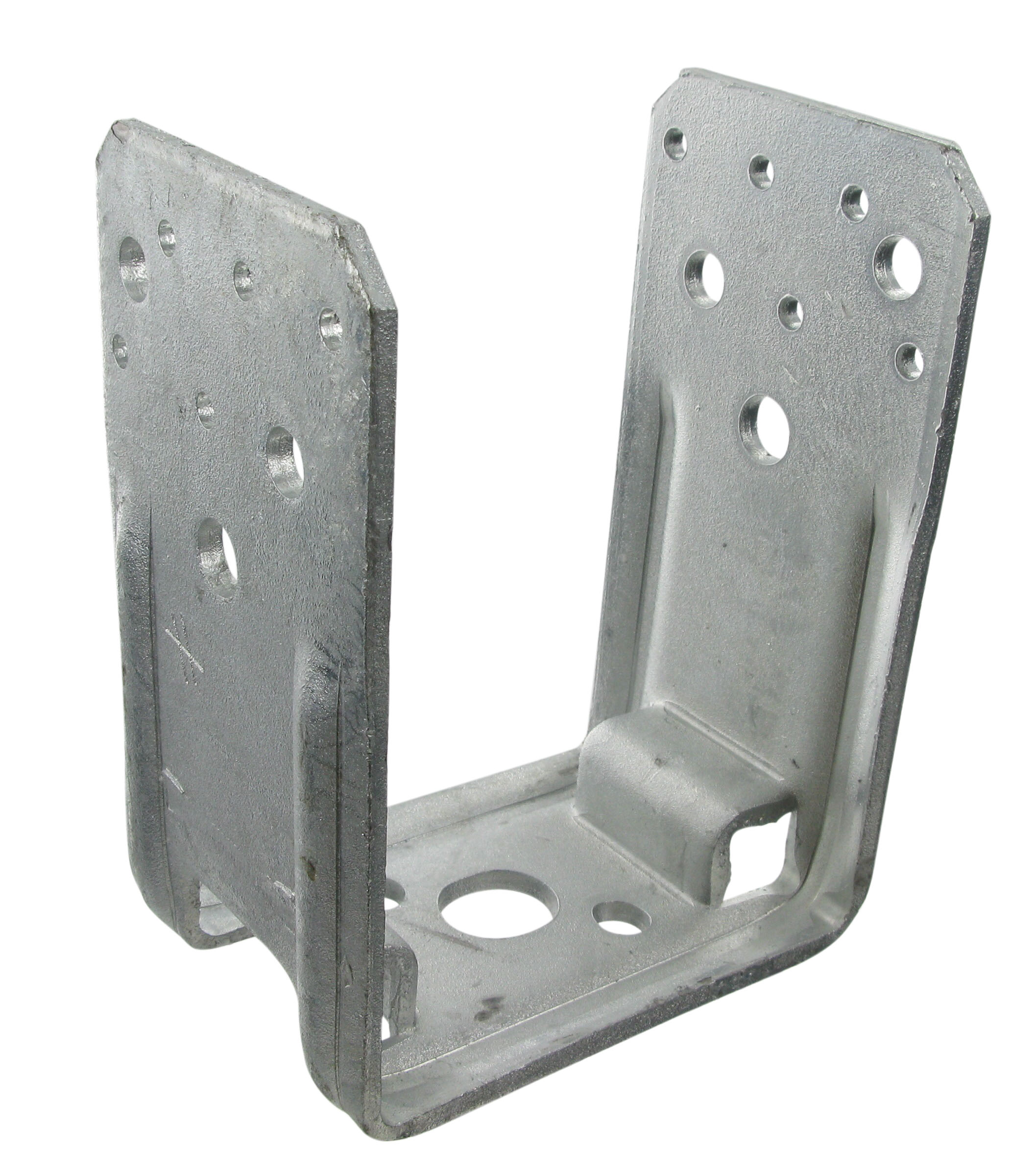

PU stolpsko består av en U-formad profil med förstärkningar och två avståndshållare för ändträet.

Applikationer

Monteras på

Trä på betong

Användningsområden

Används till olika uppgifter inom byggande
PU stolpsko används t.ex. som monteringsbeslag för reglar och stolpar eller vid fastsättning av regelstomme på fasad vid exempelvis utvändig tilläggsisolering.

Teknisk data

Mått

Dimensioner

Referens	beslag mått
	produktmått[mm]					Top plate hål		Bottom plate hål		övrigt
	A[mm]	B[mm]	C[mm]	F[mm]	t[mm]	rund		rund	avlång	antal per förpackning	vikt[kg]
	A[mm]	B[mm]	C[mm]	F[mm]	t[mm]	Ø5[mm]	Ø9[mm]	antal	17x20	antal per förpackning	vikt[kg]
PU100-B	101	70	126	24	4	10	4	2	1	20	0.73

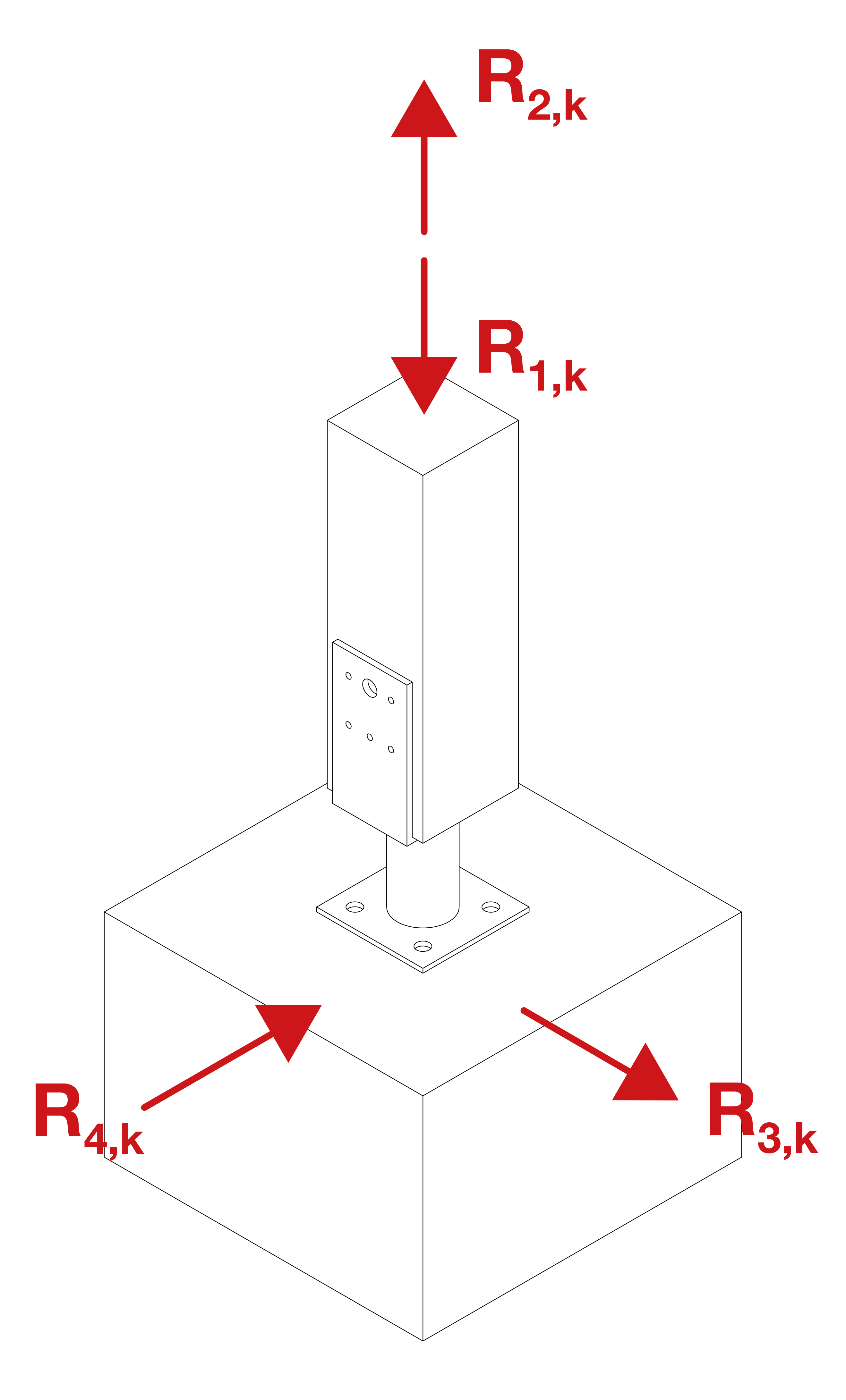

Bärförmågatabell (karakteristiska värden)

Dimensioner

Referens	stolpfot kapacitet
	produkt capacities - trä to betong
	antal of Fasteners				Characteristic capacities - trä C24[kN]
	On post		On betong		R1,k	R₂,ₖ
	antal	typ	antal	typ	R1,k	R₂,ₖ
PU100-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 8.76/kmod)
