MTLD

Lyftkrok för massivt trä

MTLD-lyftkrok för massivt trä erbjuder en snabb och effektiv metod för att montera paneler och balkar. Den fästs och lossas snabbt med en enda skruv som är förankrad i det massiva träelementet, vilket sparar tid under monteringsprocessen.

Tekniskt datablad

CE-märkt

Electrogalvanized steel 12 µm

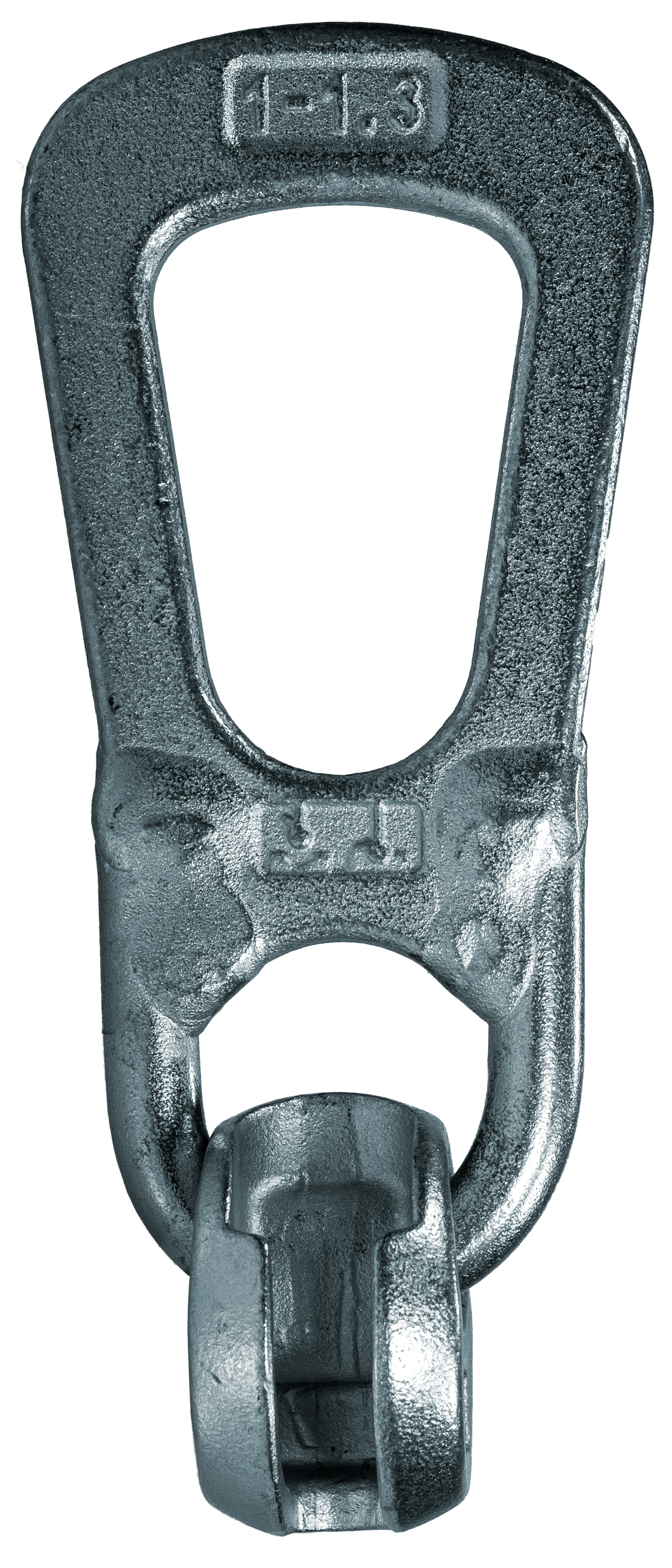

C_MTLD_ProdPho_Pho_Prod_LightLiftingDevice-MassTimber_C0

Produktinformation

Bilder

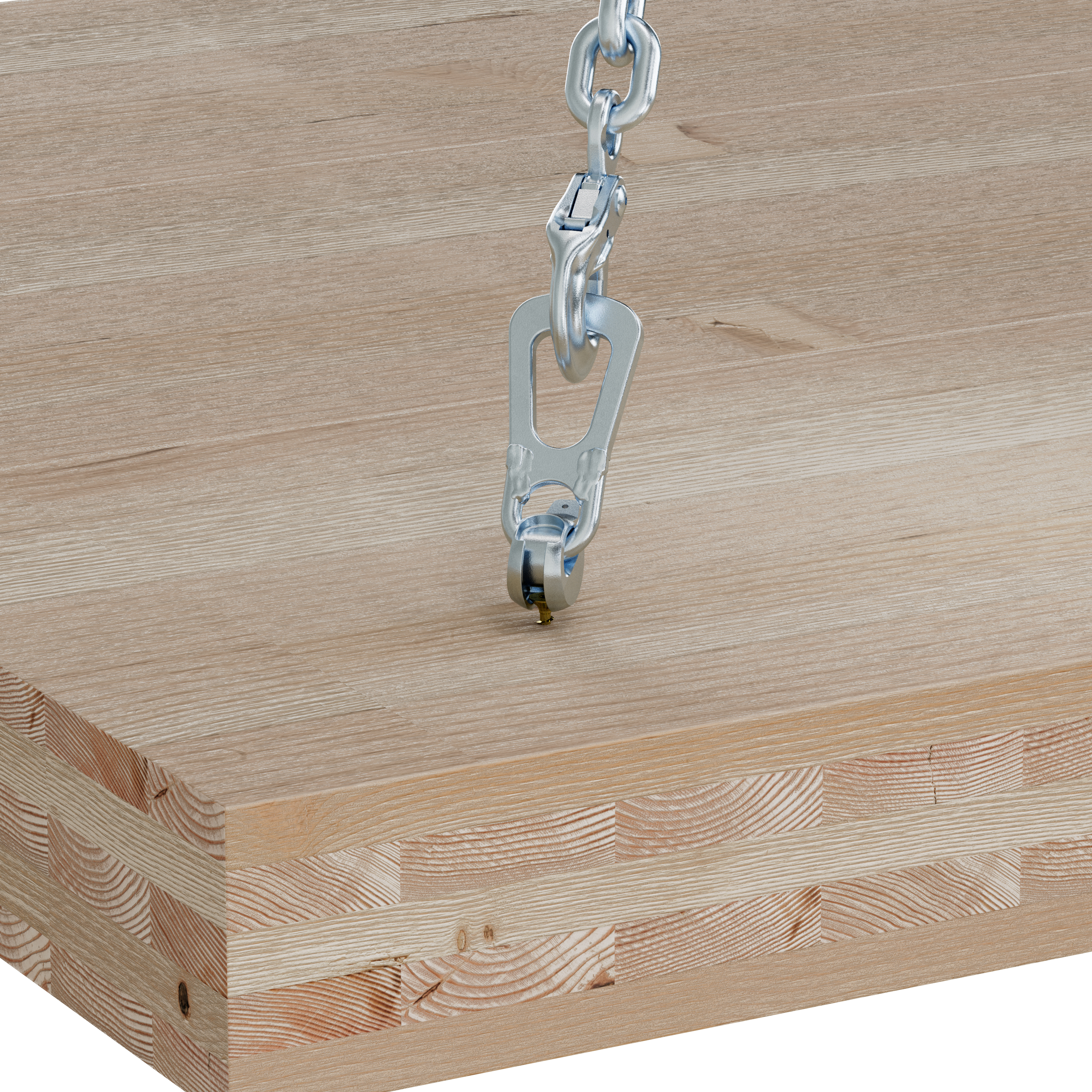

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging-Detail_C0

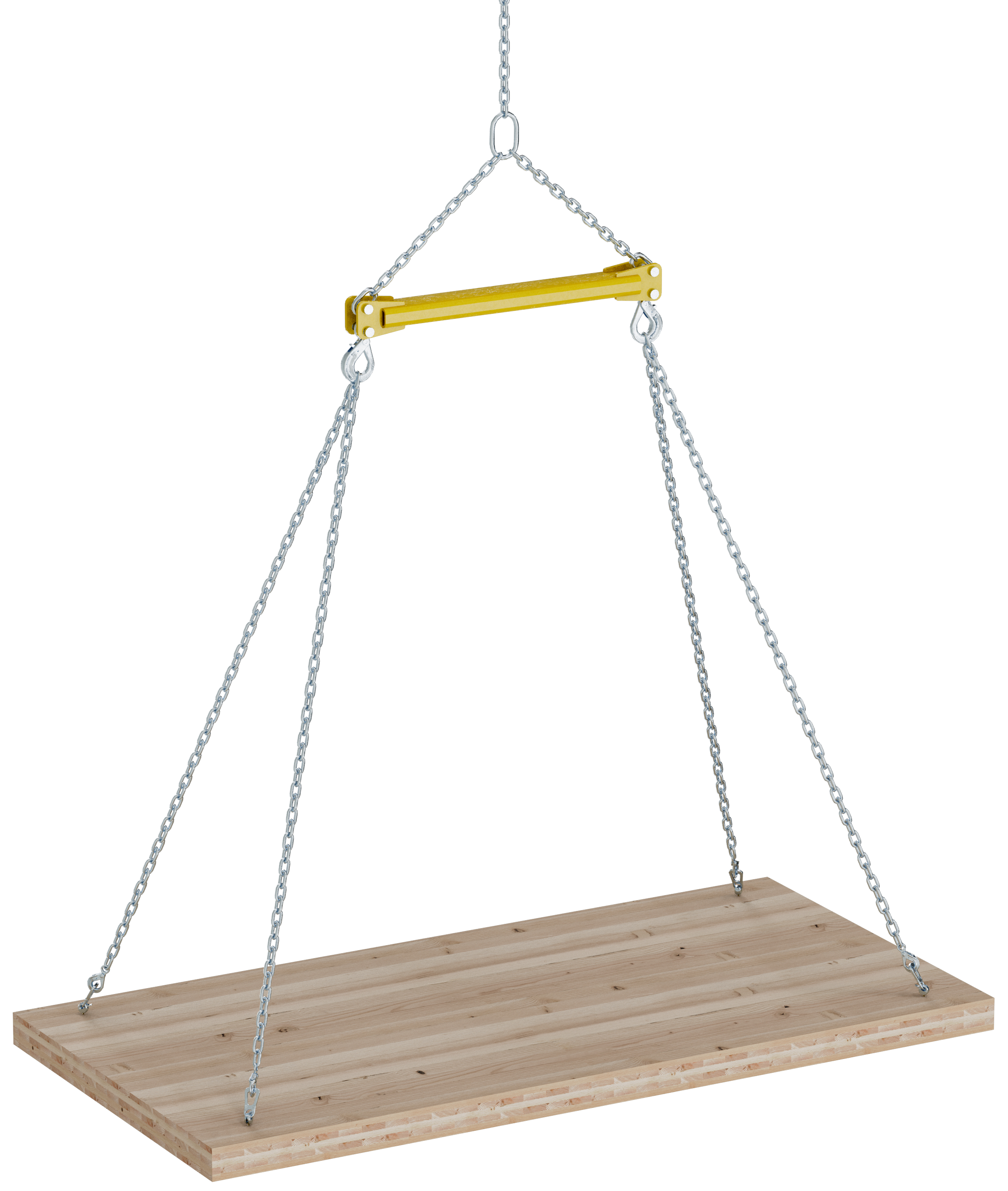

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging_C0

Egenskaper

Material

Stål
Zinkelektropläterad

Applikationer

Advantage

Snabb montering och demontering
Fästs med en enda skruv
Lastklassad med flera skruvalternativ
Skruv kan monteras med eller utan fräst fack
Överensstämmer med direktiv 2006/42/EC om maskiner

Installation

Se Lifting Device Design Guide TEB-C-LIFTING-EU för varningar, installationsanvisningar och information om riggkonstruktion, laster, kapacitet och underhåll av MTLD.
Använd inte MTLD förrän du har läst alla varningar, ansvarsfriskrivningar, instruktioner och information på denna sida och i tekniska bulletiner TEB-C-LIFTING-EU och MANUAL-EU-MTLD.
En kvalificerad konstruktör måste specificera skruv (SSH eller helt gängad skruv med försänkt huvud med diameter 12 mm). Skruvarna kan monteras med borrmotorer i enlighet med MANUAL-EU-MTLD.

Teknisk data

Dimensioner

Dimensioner

Art. nr.	Product dimensions [mm]				Vikt [kg]
Art. nr.	A	B	C	Förpackningens innehåll	Vikt [kg]
MTLD-R2E	78	158	53	2 lifting devices, 1 gauge	0.93

Produktens tillåtna kapacitet – Installation utan fräst ficka

Art. nr.	Lyftkapacitet - Vinkelrät skruv - 1 skruv
	Tillåten dragbelastning [F] [kg]
	θ = 90°			θ = 60°
	SSH12.0X100	SSH12.0X160	ESCRFTC12,0X260	SSH12.0X100	SSH12.0X160	ESCRFTC12,0X260
MTLD-R2E	282	561	1126	244	486	975

Andra längder är möjliga, skruvens kapacitet måste kontrolleras av en konstruktör.

Produktens tillåtna kapacitet – Installation med fräst ficka

Art. nr.	Lyftkapacitet – Vinkelrät skruv med fräst ficka – 1 skruv
	Allowable tension load [F] [kg]
	60° ≤ θ ≤ 90°
	SSH12X100	SSH12.0X160	ESCRFTC12,0X260
MTLD-R2E	282	561	1126

Andra längder är möjliga, skruvens kapacitet måste kontrolleras av en konstruktör.
