ABAI

Ljudabsorberande vinkelbeslag till KL-trä

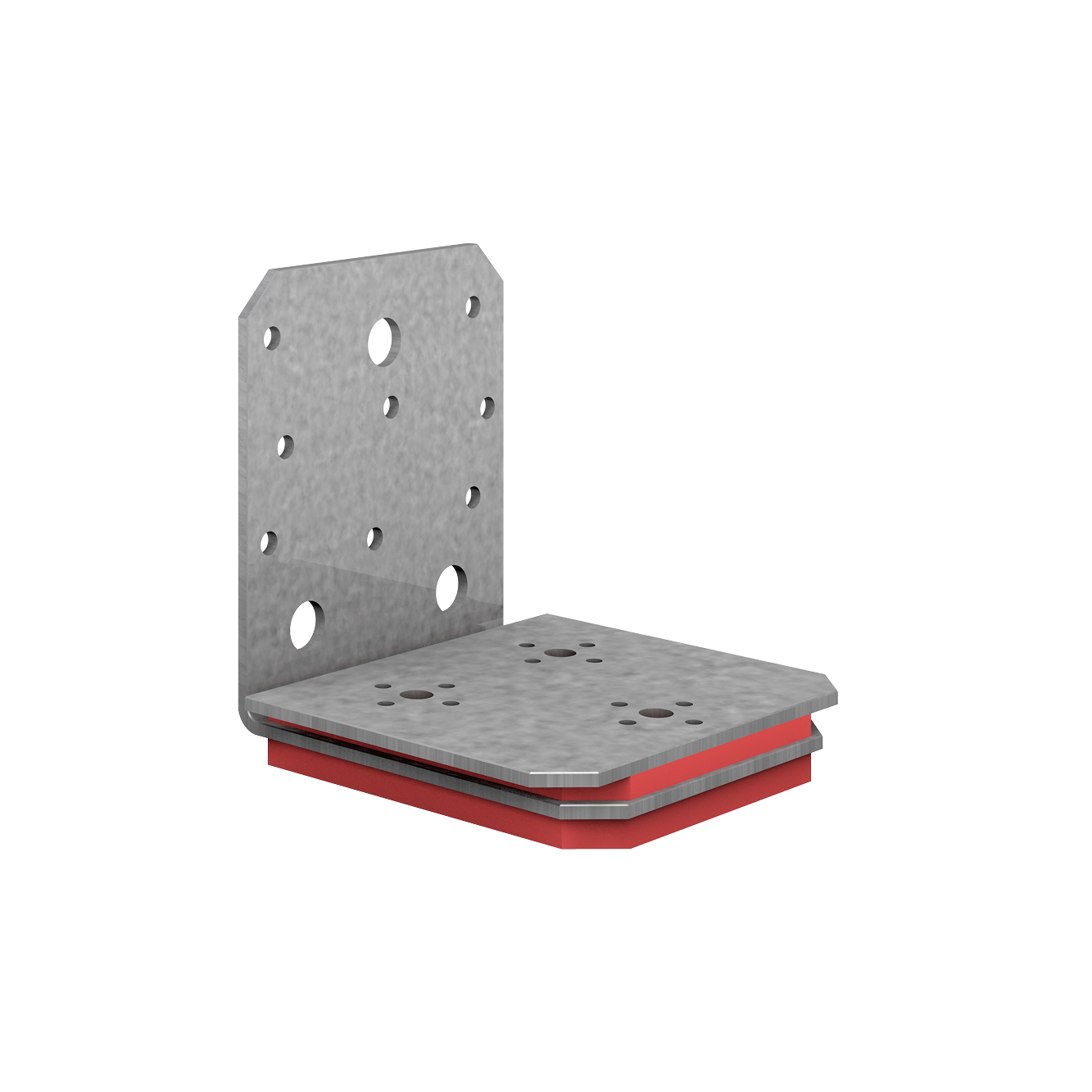

ABAI105 är ett nyutvecklat byggbeslag som möjliggör en statisk bärande anslutning mellan KL-trä golv-, vägg- och takelement, som är ljudisolerade tack vare ett 12 mm tjockt lager av SIT.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Indoor

Electrogalvanized steel Z275

EPD

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
Korrosionsskydd:
275 g/m² – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

Ljudabsorberande

Applikationer

Monteras på

CLT elementer

Användningsområden

ABAI ljudisoleringsvinklar används för förbindelser mellan vägg- och takkomponenter gjorda av plywoodskivor.
Förbindelsen till basplattan sker med hjälp av Simpson Strong-Tie® specialskrivar. MOABAI insatsverktyg ska användas.
Förbindelserna kan göras på ena sidan ekker med motsående vinkelbeslag.

Teknisk data

Dimensioner

Mått

Art. nr.	Mått [mm]						Hål, flik A		Hål, flik B	Antal per förpackning	Vikt [kg]
Art. nr.	A	B	C	D	E	t	Ø5	Ø11	Ø7	Antal per förpackning	Vikt [kg]
ABAI105	113	103	90	106	18	3	8	3	3	20	0.81

* Skruv: SDS25600MB

Karakteristisk bärförmåga med ett stycke ABAI105 mellan CLT vägg och CLT golvelement med 12 mm SIT mellanskikt

Art. nr.	Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning
	Utspikning				Karakteristisk bärförmåga - 1 vinkelbeslag per fog [kN]				Glidmodul K_ser för lastriktning [kN/mm]
	Flik A		Flik B		R_1.k	R_2/3.k	R_4.k	R_5.k	R_1.k	R_2/3.k	R_4.k	R_5.k
	-	type	-	type	R_1.k	R_2/3.k	R_4.k	R_5.k	R_1.k	R_2/3.k	R_4.k	R_5.k
ABAI105	8	CNA4,0x60	3	SDS25600	2,0/kmod	2,0/kmod	3,3/kmod	2,3/kmod	0.8	0.68	1.16	0.8

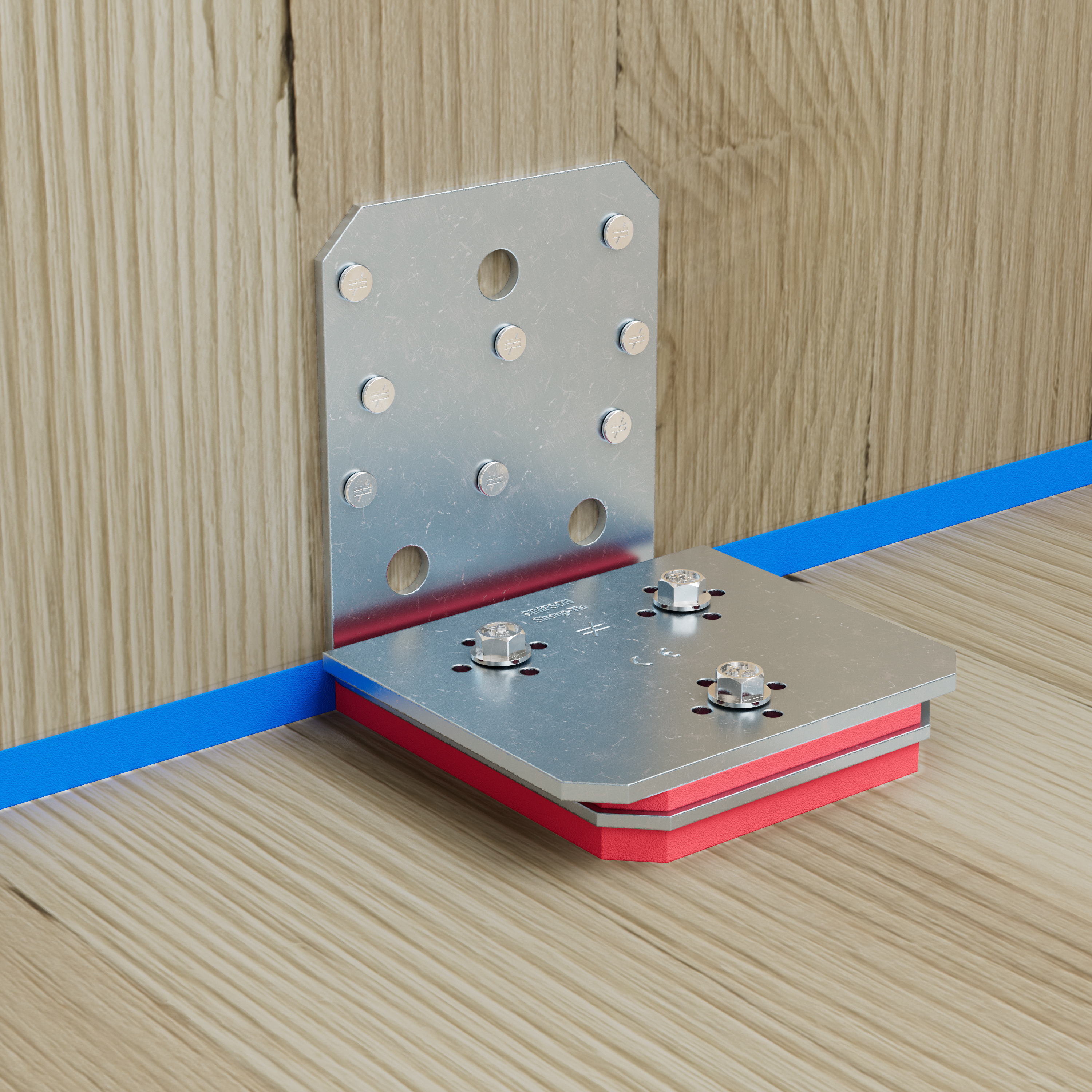

Fastsättning mot grundplattan sker med Simpson Strong-Tie^®s specialskruvar (SDS25600). För att uppnå ett godkänt montage, använd en MOABAI monteringsmall

-

Art. nr.	-
	Utspikning				- [kN]				Glidmodul k_ser för belastningsvaraktighet
	Flik A		Flik B		R_1.k	R_2/3.k	R_4.k	R_5.k	R_1.k	R_2/3.k	R_4.k	R_5.k
	-	Typ	-	Typ	R_1.k	R_2/3.k	R_4.k	R_5.k	R_1.k	R_2/3.k	R_4.k	R_5.k
ABAI105	8	CNA4,0x60	3	SDS25600	2.2	2.2	3.7	2.6	0.8	0.68	1.16	0.8

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – k_mod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities

for load combination:

Montage

Installation

Fastsättning mot grundplattan sker med Simpson Strong-Tie^®s specialskruvar (SDS25600). För att uppnå ett godkänt montage, använd en MOABAI monteringsmall
