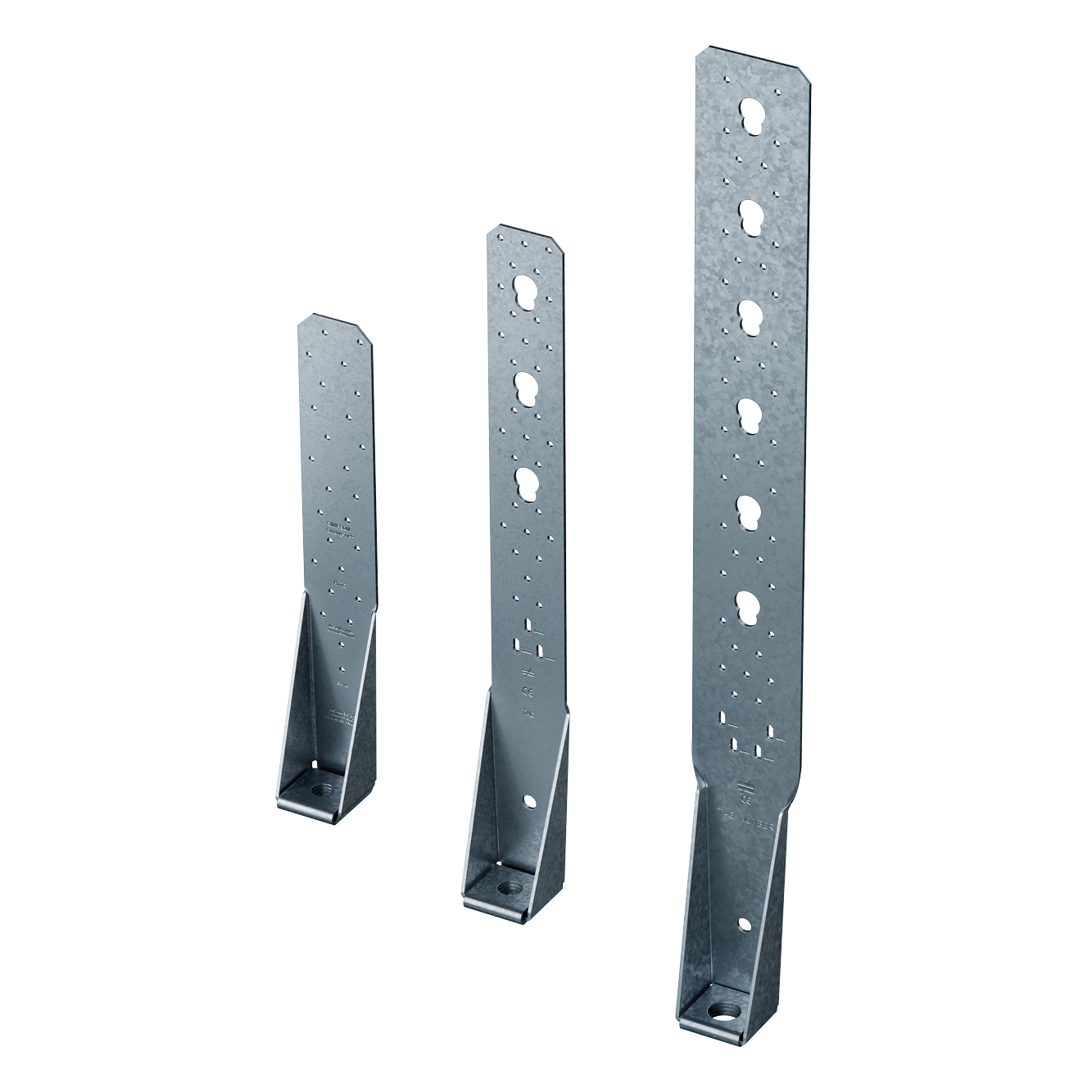

Dragankare

HTT dragankare används i konstruktioner där det finns behov för att förankra stora lyft/dragkrafter. Det kan exempelvis vara i byggnation med KL-träelement, prefabricerade trämoduler, eller andra stora träkonstruktioner där elementen behöver förankras i betongfundamentet.

Används tillsammans med US Fyrkantsbricka för att uppnå högre kapacitet.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Indoor

EPD

Electrogalvanized steel Z275

HTT_SSTBP_homepage_LV_en

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Grad 33 enl. ASTM-653 motsvarar egenskaperna i S235JR
Korrosionsskydd:
275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

Gör det möjligt att fästa träkonstruktioner på betong

Applikationer

Monteras på

Trästolpar

Användningsområden

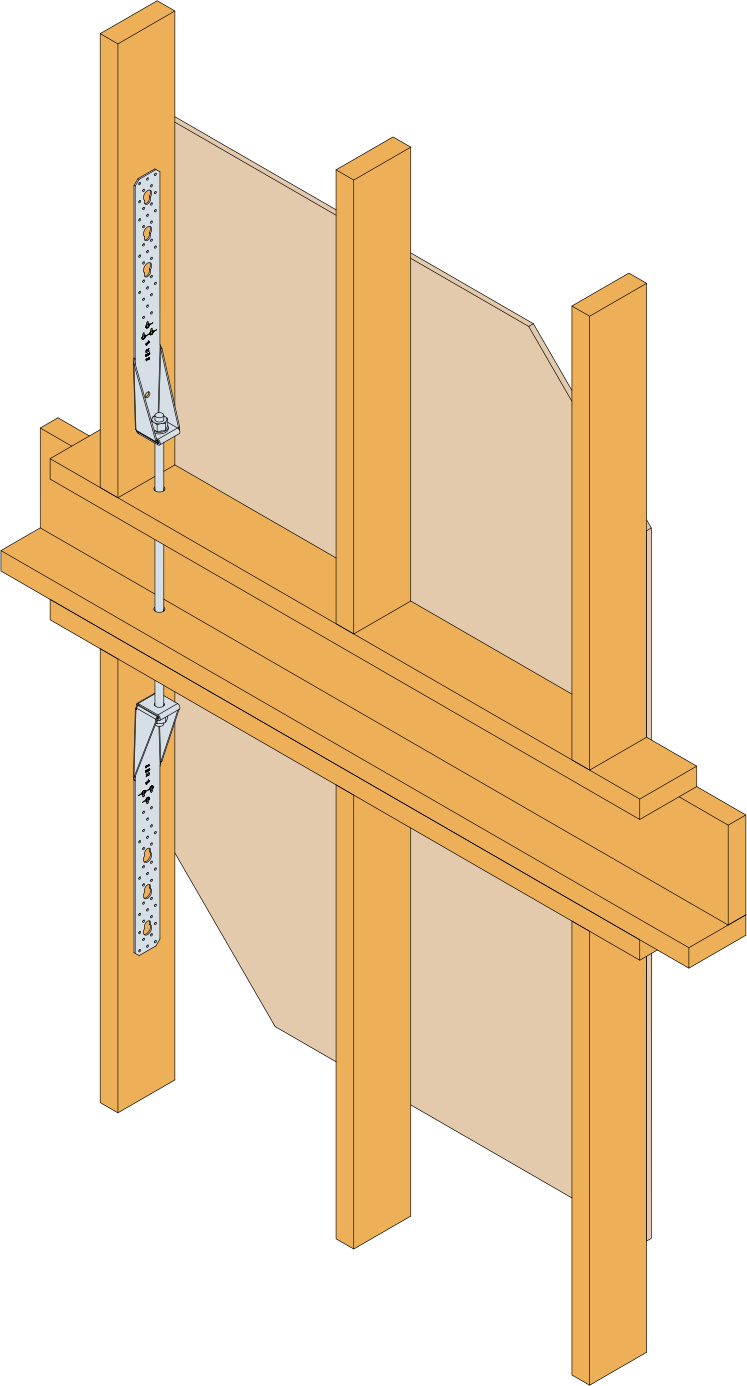

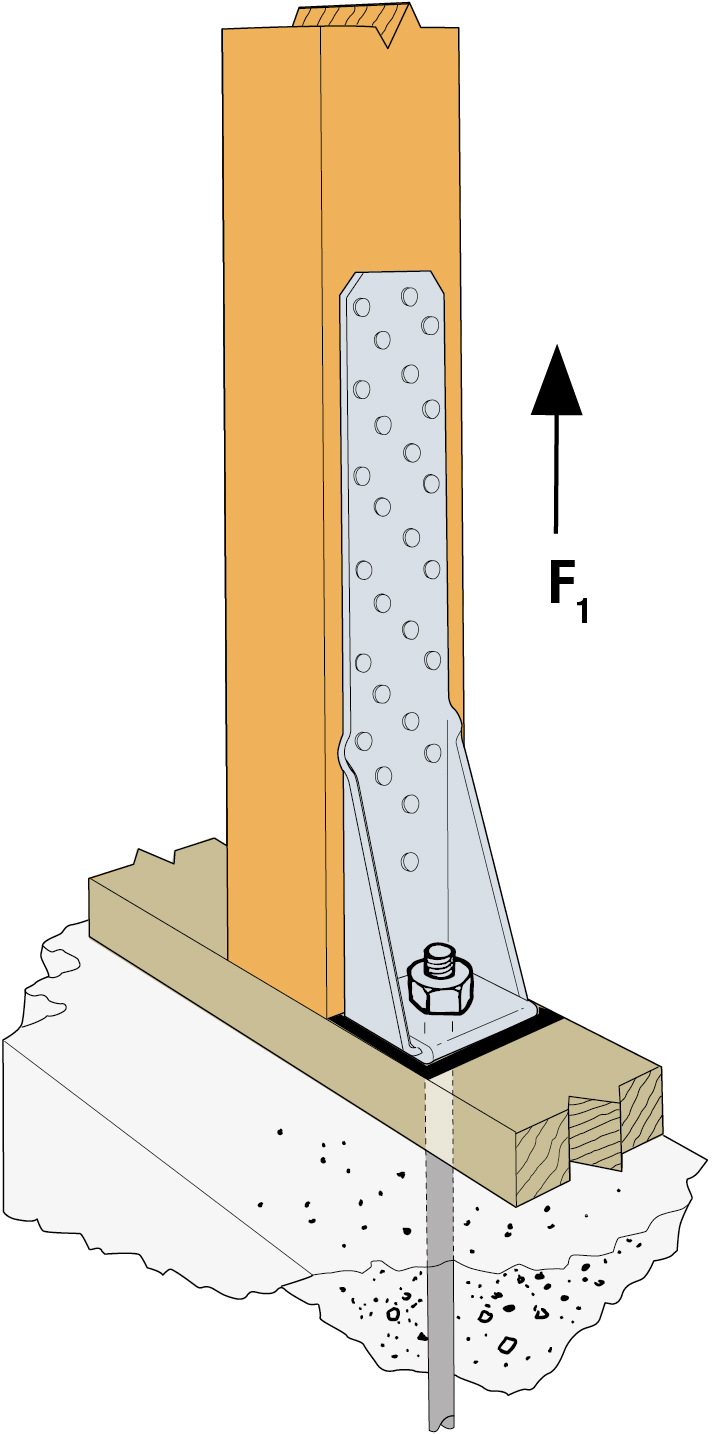

Träkonstruktioner som utsätts för uppåtriktad kraft kan fästas på betong med dragankare. Den långa lodräta fliken gör det möjligt att använda nödvändigt antal ankarspikar i enlighet med kraven på placering av spikar i en lodrät regel/stolpe – även när det finns en vågrät syll under regeln/stolpen

Teknisk data

Mått

Dimensioner

Referens	beslag mått
	övrigt			produktmått[mm]						balk			fläns B
	Tun / DB nr.	NOB nr.	antal per förpackning	A[mm]	B[mm]	C[mm]	d[mm]	E[mm]	t[mm]	rund			rund
	Tun / DB nr.	NOB nr.	antal per förpackning	A[mm]	B[mm]	C[mm]	d[mm]	E[mm]	t[mm]	Ø4,7	Ø5[mm]	Ø21	Ø17,5	Ø18[mm]

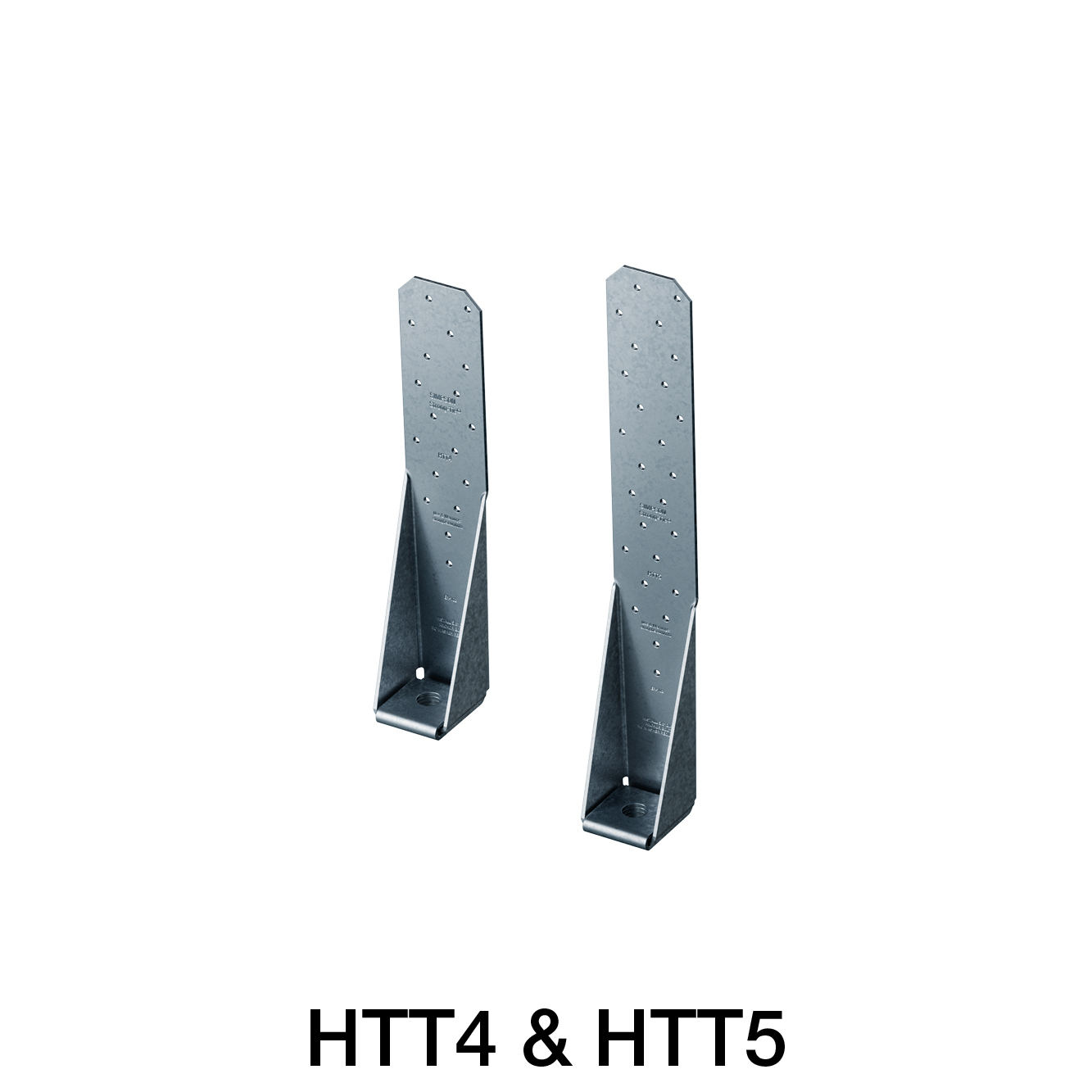

HTT4	1388657	42922721	16.0	314	60	64	11.4	35	2.8	18	-	-	1	-
HTT5	1388655	42922755	10.0	403	56	64	11.4	35	2.8	26	-	-	1	-

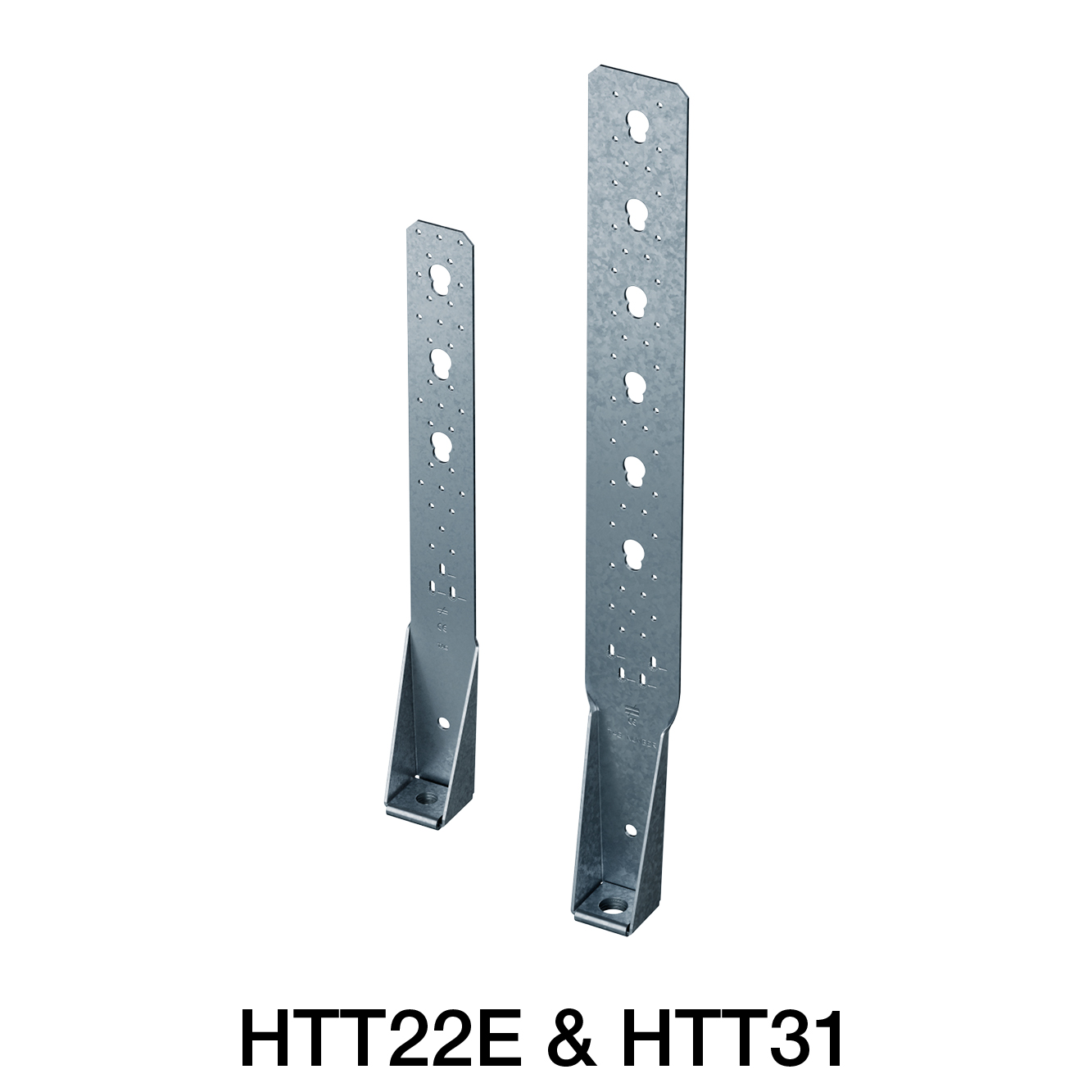

HTT22E	2049836	-	10.0	558	60	63	12	33	3	-	31	3	-	1
HTT31	2151752	-	5.0	790	60	90	12	33	3	-	41	6	-	-

Karakteristisk bärförmåga

Referens	Holdowns kapacitet
	produkt capacities - trä to betong
	antal of Fasteners						Capacities[kN]
	balk				fläns B		R1,k (without US50/50/8 washer)								R1,k (with US50/50/8 washer)
	antal	typ	antal 2	typ 2	antal	typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5,0x35	CSA5,0x40	CSA5,0x50	CSA5,0x80	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
HTT4	n	CNA	-	-	1.0	M16	min [(n-3.5)*1.66; 15.4; 43/kmod]	min [(n-3.5)*1.83; 18.6; 43/kmod]	min [(n-3.5)*2.22; 24.7; 43/kmod]	min [(n-3.5)*2.36; 31; 43/kmod]	-	-	-	-	min [(n-3.5)*1.66; 19.7]	min [(n-3.5)*1.83; 23.9]	min [(n-3.5)*2.22; 31.7]	min [(n-3.5)*2.36; 39.7]
HTT5	n	CNA	-	-	1.0	M16	min [(n-3.5)*1.66; 15.4; 43/kmod]	min [(n-3.5)*1.83; 18.6; 43/kmod]	min [(n-3.5)*2.22; 24.7; 43/kmod]	min [(n-3.5)*2.36; 31; 43/kmod]	-	-	-	-	min [(n-3.5)*1.66; 19.7]	min [(n-3.5)*1.83; 23.9]	min [(n-3.5)*2.22; 31.7]	min [(n-3.5)*2.36; 39.7]
HTT22E	n (1)	CNA/CSA	-	-	1.0	M16	min [(n-3,5)*1,66; 32,6; 57,5/kmod]	min [(n-3,5)*1,83; 39,6; 57,5/kmod]	min [(n-3,5)*2,22; 42,3; 57,5/kmod]	min [(n-3,5)*2,36; 53,1; 57,5/kmod]	min [(n-3.5)*1,99; 91,1; 57,5/kmod]	min [(n-3.5)*2,25; 106,7; 57,5/kmod]	min [(n-3.5)*2,63; 138,2; 57,5/kmod]	min [(n-3.5)*3,5; 232,4; 57,5/kmod]	-	-	-	-
HTT31	n (2)	CNA/CSA	-	-	1.0	M24	min [(n-4)*1,66; 144,1; 85,1/kmod)	min [(n-4)*1,83; 144,1; 85,1/kmod)	min [(n-4)*2,22; 144,1; 85,1/kmod)	min [(n-4)*2,36; 144,1; 85,1/kmod)	min [(n-4)*1,99; 144,1; 85,1/kmod)	min [(n-4)*2,25; 144,1; 85,1/kmod)	min [(n-4)*2,63; 144,1; 85,1/kmod)	min [(n-4)*3,5; 144,1; 85,1/kmod)	-	-	-	-

n = antal fästelement

Anmärkningar:

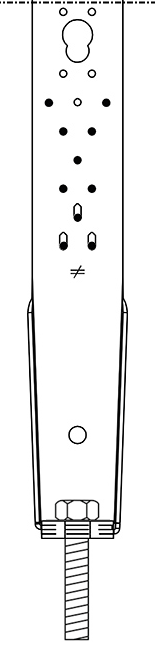

(1) Ovanstående bärförmåga för HTT22E förutsätter att det monteras fästelement i de nedersta fem hålen på beslaget. Dessa fästelement räknas med i beräkningen av bärförmågan.

(2) Ovanstående bärförmåga för HTT31 förutsätter att det monteras 4 st CSA5,0x80 i nederkant av de nedersta ovala hålen. Om andra fästelement än CSA5,0x80 används i de nedersta fyra hålen så ska bärförmågan beräknas enligt ETA-07/0285. Dessa fästelement räknas med i beräkningen av bärförmågan.

Notera - om underlagsbrickan US50/50/8 används till HTT4 och HTT5 uppnås högre bärförmåga. Underlagsbrickan köps separat.

Obs! 5,0 mm ankarskruv CSA kan inte användas till HTT4 och HTT5. Endast 4,0 mm ankarspik CNA.

Montage

Fastsättning

Beslaget fästs på stående regel/stolpe med minst 4 st. CNA4,0xℓ ankarspikar. De två nedersta hålen ska alltid användas. Montering på betongunderlag utförs med M16 bult i HTT

Montering på betong:

Mekaniskt ankare: WA M16-151/30
Kemiskt ankare: injektionsmassa AT-HP + gängstång LMAS M16-170/20

Fastsättning

Beslaget monteras med lämplig bult i betong. Den lodräta fliken fästs med 4 mm CNA ankarspikar.
För högre kapacitet - använd fyrkantsbricka typ US (säljs separat) mellan bult och nedre flik.
