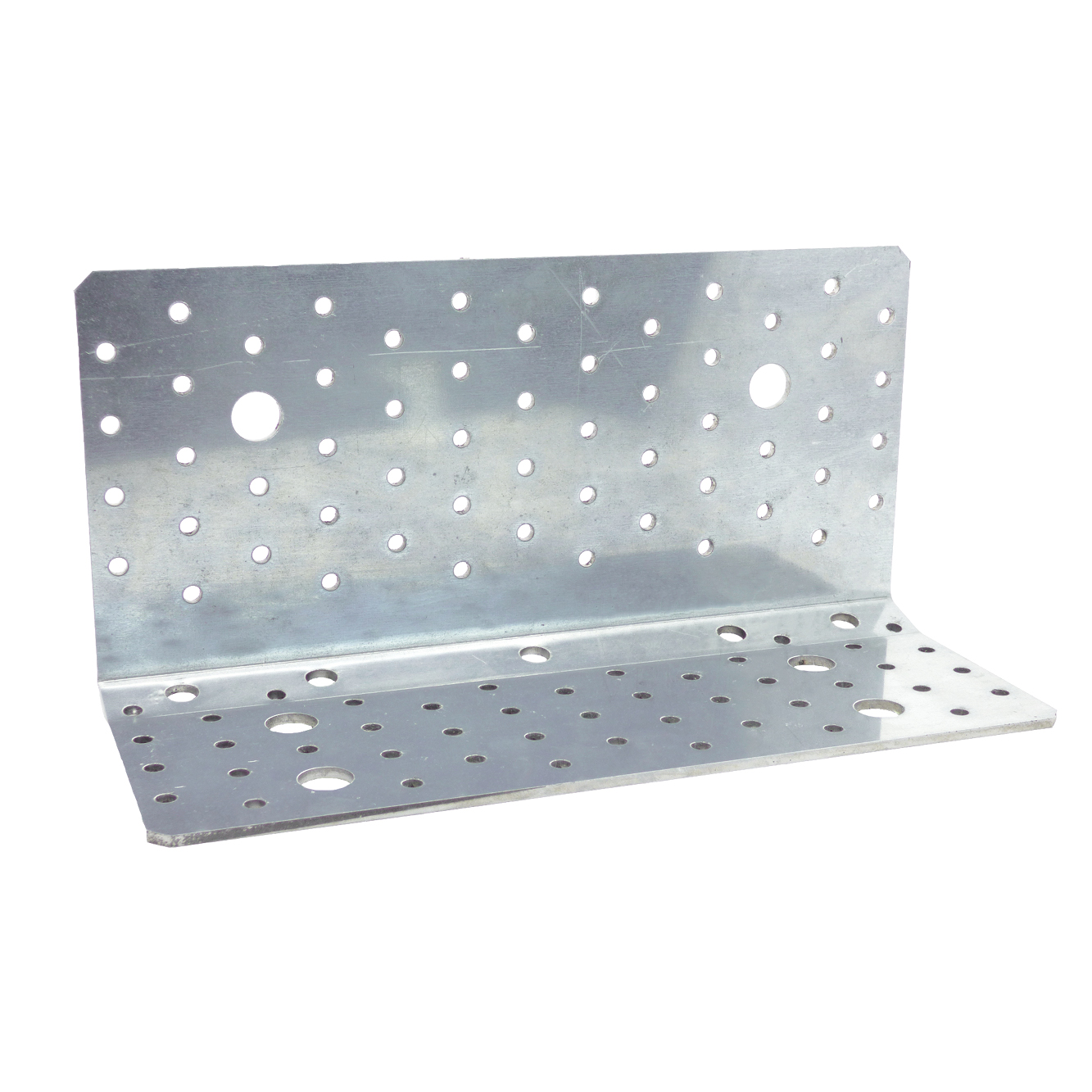

AB255HD

Vinkelbeslag till KL-trä

AB255HD vinkeln är speciellt utvecklad för KL-trä konstruktioner. Den är flexibelt konstruerad och kan ta upp stora horisontella tvär/skjuvkrafter. Förstärkning med helgängad konstruktionsskruv möjliggör upptagning av mycket höga dragkrafter.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Indoor

Electrogalvanized steel Z275

EPD

Produktinformation

Bilder


Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
Korrosionsskydd:
275 g/m2 på båda sidorna motsvarande en zinktjocklek på cirka 20 μm

Fördelar

Optimal för byggnader i KL-Trä
Kan döljas under pågjutning
Hög kapacitet: F2/3 och F1

Applikationer

Monteras på

KL-Trä, Massivt trä, Limträ etc

Användningsområden

KL-Trä och konstruktionsträ

Teknisk data

Dimensioner

Mått

Art. nr.	Mått [mm]				Hål, fik A		Hål, flik B			Antal per förp.	Vikt [kg]
Art. nr.	A	B	C	t	Ø5	Ø14	Ø5	Ø9	Ø14	Antal per förp.	Vikt [kg]
AB255HD	123	100	255	3	56	2	41	5	4	10	1.2

Karakteristisk bärförmåga trä till trä - 1st vinkelbeslag - Utspikningsmönster 1

Art. nr.	Karakteristisk bärförmåga - Trä till trä - Utspikningsmönster 1
	Utspikning						Karakteristisk bärförmåga - Trä C24 - 1st vinkelbeslag per fog [kN]
	Flik A		Flik B				R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Antal	Typ	Antal	Typ	Antal	Typ	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	26	CNA/CSA	5	ESCRFTC8.0x140	13	CNA/CSA	min (47.0 ; 56/kmod)	min (51.0 ; 56/kmod)	min (51.0 ; 56/kmod)	min (51.0 ; 56/kmod)	35	42.9	45.7	46	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	min (6.6 ; 9.2/kmod)	min (8.7 ; 9.2/kmod)	min (10.9 ; 9.2/kmod)	9.2/kmod

Bärförmågan i tabelen ovan kan användas förutsat att elementet inte kan rotera.

Bärförmågor för R1.k är giltliga för alla valmöjligheter oavsett utspikningsmönster av CNA/CSA i flik B.

Bärförmågor för andra längder av skruv typ: ESCRFTC finns tillgängliga i ETA.

Förenklade karakteristiska kapaciteter – Trä mot trä – 1 vinkeljärn – Spikmönster 1

Art. nr.	Förenklade produktkapaciteter – Trä mot trä – Spikmönster 1
	Fasteners						Simplified characteristic capacities - Timber C24 - 1 angle bracket per connection [kN]
	Flange A		Flange B				R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Qty	Type	Qty	Type	Qty	Type	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	26	CNA/CSA	5	ESCRFTC8.0x140	13	CNA/CSA	47	51	51	51	35	42.9	45.7	46	15.1	15.1	15.1	15.1	6.6	8.7	10.2	10.2

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities.

The value in the table above can be used if the panel can't rotate.

The R_1.k values are valid for any quantity of CNA/CSA fasteners on flange B.

Values with other ESCRFTC length are availables in ETA.

Karakteristisk bärförmåga trä till trä - 1st vinkelbeslag - Utspikningsmönster 2

Art. nr.	Karakteristisk bärförmåga - Trä till trä - Utspikningsmönster 2
	Utspikning						Karakteristisk bärförmåga - Konstruktionsträ C24 - 1 vinkelbeslag per fog [kN]
	Flik A		Flik B				R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Antal	Typ	Antal	Typ	Antal	Typ	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	30	CNA/CSA	5	ESCRFTC8.0x200	13	CNA/CSA	min (54.2 ; 56/kmod)	min (66.4 ; 56/kmod)	min (70.8 ; 56/kmod)	min (72.4 ; 56/kmod)	37.7	46.5	49.7	53.5	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	min (10.2 ; 9.2/kmod)	min (13.5 ; 9.2/kmod)	min (16.8 ; 9.2/kmod)	9.2/kmod

Bärförmågan i tabelen ovan kan användas förutsat att elementet inte kan rotera.

Bärförmågor för R1.k är giltliga för alla valmöjligheter oavsett utspikningsmönster av CNA/CSA i flik B.

Bärförmågor för andra längder av skruv typ: ESCRFTC finns tillgängliga i ETA.

Förenklade karakteristiska kapaciteter – Trä mot trä – 1 vinkeljärn – Spikmönster 2

Art. nr.	Förenklade produktkapaciteter – Trä mot trä – Spikmönster 2
	Fasteners						Simplified characteristic capacities - Timber C24 - 1 angle bracket per connection [kN]
	Flange A		Flange B				R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Qty	Type	Qty	Type	Qty	Type	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	30	CNA/CSA	5	ESCRFTC8.0x200	13	CNA/CSA	54.2	62.2	62.2	62.2	37.7	46.5	49.7	53.5	15.1	15.1	15.1	15.1	10.2	10.2	10.2	10.2

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – k_mod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities.

The value in the table above can be used if the panel can't rotate.

The R_1.k values are valid for any quantity of CNA/CSA fasteners on flange B.

Values with other ESCRFTC length are availables in ETA.

Karakteristisk bärförmåga trä till trä - 1st vinkelbeslag - Utspikningsmönster 3

Art. nr.	Karakteristisk bärförmåga - Trä till trä - Utspikningsmönster 3
	Utspikning						Karakteristisk bärförmåga - Konstruktionsträ C24 - 1 vinkelbeslag per fog [kN]
	Flik A		Flik B				R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Antal	Typ	Antal	Typ	Antal	Typ	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	26	CNA/CSA	3	ESCRFTC8.0x200	13	CNA/CSA	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	28.3	32.4	32.4	43.4	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	min (6.5 ; 9.2/kmod)	min (8.7 ; 9.2/kmod)	min (10.8 ; 9.2/kmod)	9.25/kmod

Bärförmågan i tabelen ovan kan användas förutsat att elementet inte kan rotera.

Bärförmågor för R1.k är giltliga för alla valmöjligheter oavsett utspikningsmönster av CNA/CSA i flik B.

Bärförmågor för andra längder av skruv typ: ESCRFTC finns tillgängliga i ETA.

Förenklade karakteristiska kapaciteter – Trä mot trä – 1 vinkeljärn – Spikmönster 3

Art. nr.	Förenklade produktkapaciteter – Trä mot trä – Spikmönster 3
	Fasteners						Simplified characteristic capacities - Timber C24 - 1 angle bracket per connection [kN]
	Flange A		Flange B				R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Qty	Type	Qty	Type	Qty	Type	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	26	CNA/CSA	3	ESCRFTC8.0x200	13	CNA/CSA	46.8	46.8	46.8	46.8	28.3	32.4	32.4	43.4	15.1	15.1	15.1	15.1	6.5	8.7	10.2	10.2

The value in the table above can be used if the panel can't rotate.

The R_1.k values are valid for any quantity of CNA/CSA fasteners on flange B.

Values with other ESCRFTC length are availables in ETA.

Montage

Fastsättning

För att montera AB255HD till KL-Trä element, används ankarskruvar CSA5,0x50 eller ankarspik CNA samt 5 st helgängade skruvar typ ESCRFTC 8.0x160 som installeras i den vinklade delen.

Installation

Först monteras ankarskruvar CSA eller ankarspikar CNA. Efter det monteras de helgängade skruvarna typ: ESCRFTC8.0 i ca 70° lutning. Använd skruvjigg för bästa resultat.

Utspikningsmönster visas nedan.
