AB255SSH

Vinkelbeslag till Kl-trä

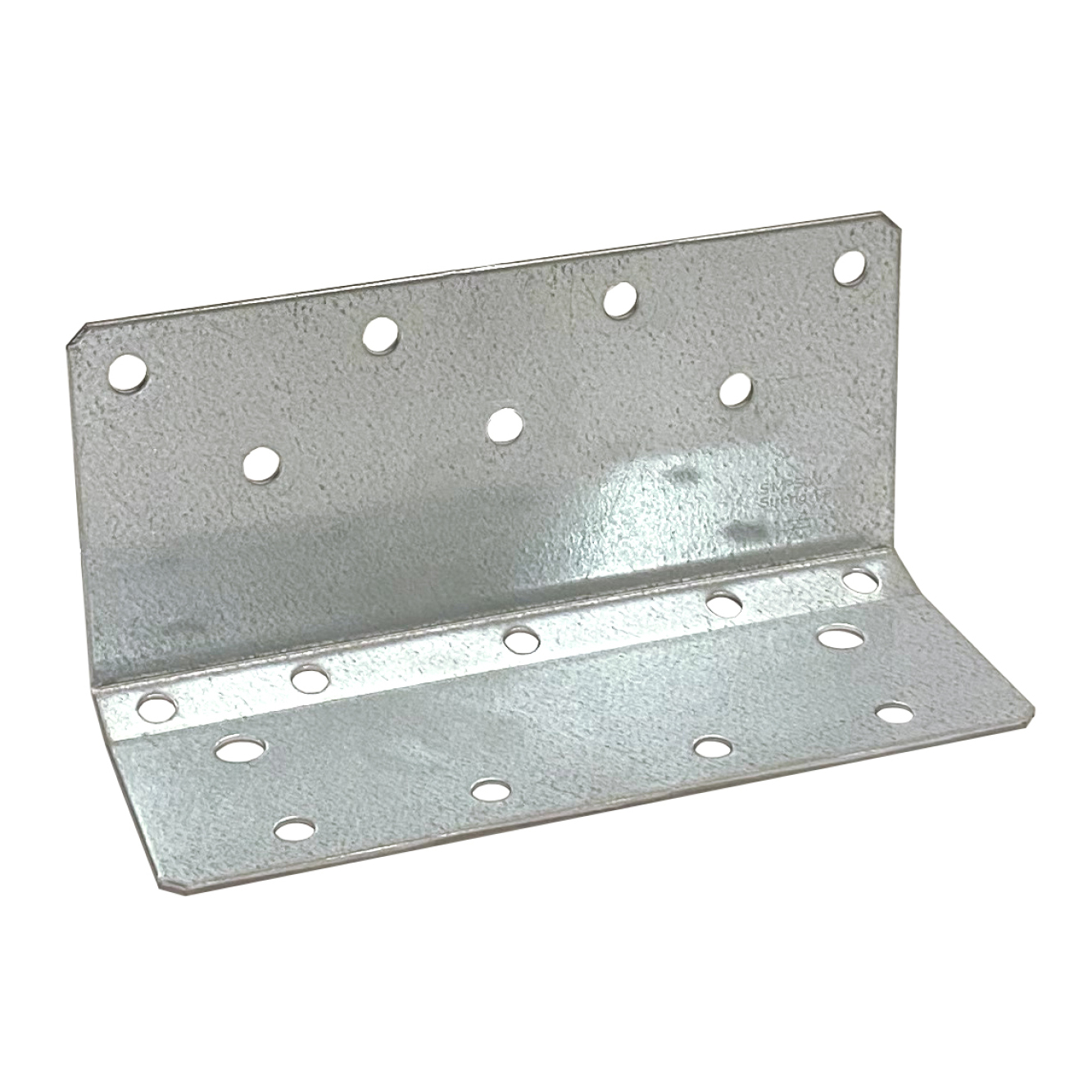

AB255SSH vinkelbeslaget är utvecklat specifikt för KL-trä konstruktioner och är designad för att ta upp både horisontella och vertikala laster. Monterad med kraftfulla SSH skruvar ger ett snabbt montage med hög lastkapacitet.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Indoor

Electrogalvanized steel Z275

EPD

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:

Galvaniserat stål S250GD + Z275 enligt EN 10346

Korrosionsskydd:

275 g/m2 på båda sidorna motsvarande en zinktjocklek på cirka 20 μm

Fördelar

Optimal tillKL-Trä byggnader
Snabb montering
Kan döljas i betongmassan

Applikationer

Monteras på

KL-Trä, Massivt trä, Limträ etc

Användningsområden

KL-Trä och konstruktionsträ

Teknisk data

Dimensioner

Mått

Art. nr.	DB nr.	Mått [mm]				Hål Flik A	Hål Flik B		Antal per förp.
Art. nr.	DB nr.	A	B	C	t	Ø11 [mm]	Ø11 [mm]	Ø14 [mm]	Antal per förp.
AB255SSH	2121743	123	100	255	3	7	9	2	10

Karakteristisk bärförmåga - trä till trä - 1st vinkelbeslag - Maximal utspikning

Art. nr.	Karakteristis bärförmåga - Trä till trä - Maximal utspikning
	Utspikning				Karakteristisk bärförmåga - Konstruktionsträ C24 - 1st vinkelbeslag per fog [kN]
	Flik A		Flik B		R_1.k					R_2.k = R_3.k					R_4.k					R_5.k
	Antal	Typ	Antal	Typ	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7	SSH10.0xL	9	SSH10.0xL	8.56 * kmod^0.25	19.3 * kmod^0.12	26.36 * kmod^0.09	42.6	56.2	17.4	24.7	35	42.6	48.5	min(13.7 ; 13.92/kmod^0.76)	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	4.21/kmod^0.24	5.02/kmod^0.24	5.22/kmod^0.24	5.28/kmod^0.24	5.32/kmod^0.24

Bärförmågan i tabellen ovan kan användas om panelen inte kan rotera.

Bärförmågor med andra längder av SSH skruvar finns tillgängliga i ETA.

Karakteristisk bärförmåga - Trä till trä - 1st vinkelbeslag - Delvis utspikning

Art. nr.	Karakteristisk bärförmåga - Trä till trä - Delvis utspikning
	Utspikning				Karakteristisk bärförmågaa - Trä till trä - 1st vinkelbeslag per fog [kN]
	Flik A		Flik B		R_1.k					R_2.k = R_3.k					R_4.k					R_5.k
	Antal	Typ	Antal	Typ	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4	SSH10.0xL	5	SSH10.0xL	4.12 * kmod^0.5	10.9 * kmod^0.2	15.36 * kmod^0.15	25.64 * kmod^0.1	25.4 * kmod^0.1	10.8	15.4	21.8	26.5	30.1	min(8.7 ; 13.92/kmod^0.76)	min(13.9 ; 13.9/kmod^0.76)	min(14.6 ; 13.9/kmod^0.76)	min(18.8 ; 13.9/kmod^0.76)	13.9/kmod^0.76	1.68/kmod	1.97/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8

Bärförmågan i tabellen ovan kan användas om panelen inte kan rotera.

Bärförmågor med andra längder av SSH skruvar finns tillgängliga i ETA.

Förenklad karakteristisk bärförmåga - Trä till trä -1st vinkelbeslag - Maximal utspikning

Art. nr.	Karakteristis bärförmåga - Trä till trä - Maximal utspikning
	Utspikning				Förenklad karakteristisk bärförmåga - Konstruktionsträ C24 - 1st vinkelbeslag per fog [kN]
	Flik A		Flik B		R_1,k					R_2,k = R_3,k					R_4,k					R_5,k
	Antal	Typ	Antal	Typ	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7	SSH10.0xL	9	SSH10.0xL	8.3	19.1	26.1	42.6	56.2	17.4	24.7	35	42.6	48.5	13.7	15.1	15.1	15.1	15.1	4.3	5.1	5.4	5.4	5.5

Den angivna karakteristiska bärförmågan är baserad på lastvarighet: Korttidslast och klimatklass: 2 i enlighet med EC5 (EN 1995) - Kmod = 0,9 .
För andra lastvarigheter och klimatklasser, vänligen se tabellerna för karakteristisk bärförmåga eller ETA.

Bärförmågorna i tabellen ovan kan användas om panelen inte kan rotera.

Förenklad karakteristisk bärförmåga - Trä till trä - 1st vinkelbeslag - Delvis utspikning

Art. nr.	Karakteristisk bärförmåga - Trä till trä - Delvis utspikning
	Utspikning				Förenklad karakteristisk bärförmåga - Konstruktionsträ C24 - 1st vinkelbeslag per fog [kN]
	Flik A		Flik B		R_1,k					R_2,k = R_3,k					R_4,k					R_5,k
	Antal	Typ	Antal	Typ	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4	SSH10.0xL	5	SSH10.0xL	3.9	10.7	15.1	25.4	25.1	10.8	15.4	21.8	26.5	30.1	8.7	13.9	14.6	15.1	15.1	1.9	2.1	2.3	2.3	2.3

Den angivna karakteristiska bärförmågan är baserad på lastvarighet: Korttidslast och klimatklass: 2 i enlighet med EC5 (EN 1995) - kmod= 0,9 .
För andra lastvarigheter och klimatklasser, vänligen se tabellerna ovan eller ETA.

Bärförmågorna i tabellen ovan kan användas om panelen inte kan rotera.
