ABR

Vinkelbeslag för montage av fasader på lättvägg

Vinkelbeslag ABR170 och ABR220 används för lättare utfackningsväggar mot trä alternativt betong. Det avlånga beslaget gör det möjligt att uppnå högre isoleringskrav.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Indoor

Electrogalvanized steel Z275

EPD

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
Korrosionsskydd:
275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

Trä-trä förbindelse:

Idealisk för montering av ny tilläggsisolering
Beslagets längd ger möjlighet till isolering i enlighet med kraven i Bygningsreglementet, BR15
Kan användas både för trä- och stållösningar
Enkel att montera
CE godkänd för alla typer av träförbindelser
Godkänd i Europa, ETA-06/0106
Kan ta upp stora krafter

Tär-betong förbindelse:

Idealisk för montering av ny tilläggsisolering
Beslagets längd ger möjlighet till isolering i enlighet med kraven i BR15
CE godkänd för montering på betong
Godkänd i Europa, ETA 06/0106
Bärförmåga i tre kraftriktningar

Applikationer

Monteras på

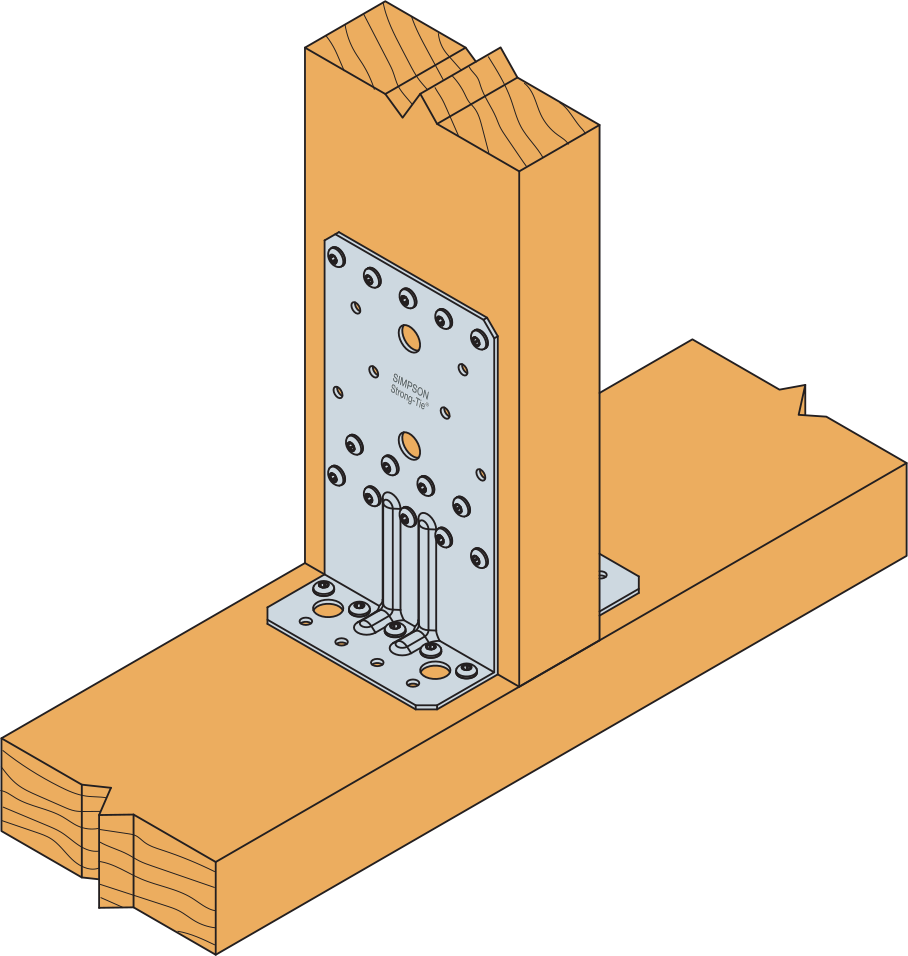

Trä-trä fogningar

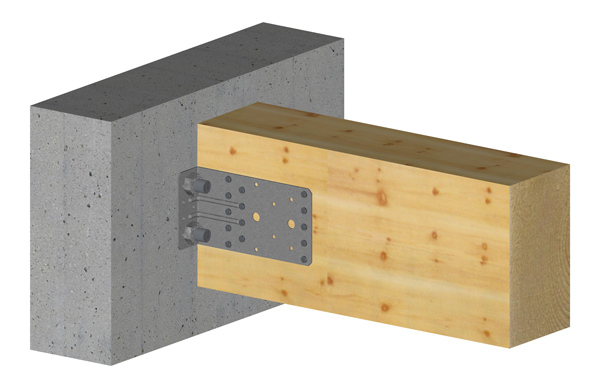

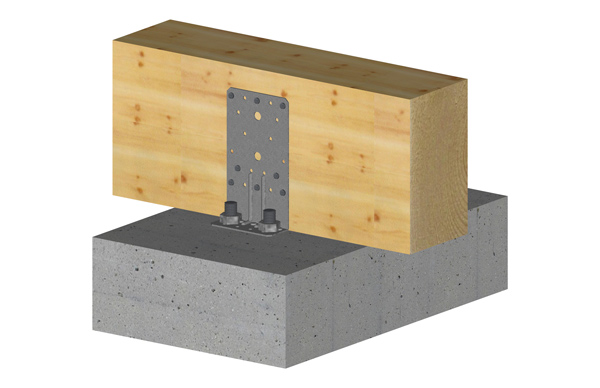

Trä-betong fogningar

Användningsområden

kan används till trä- och stål lösningar
Spänd upp fasader
Ved golvplattor

Teknisk data

Dimensioner

Mått

Art. nr.	Dimensioner [mm]				Hål, flik A		Hål, flik B		Antal per förpackning	Vikt [kg]
Art. nr.	A	B	C	t	Ø5	Ø12	Ø5	Ø12	Antal per förpackning	Vikt [kg]

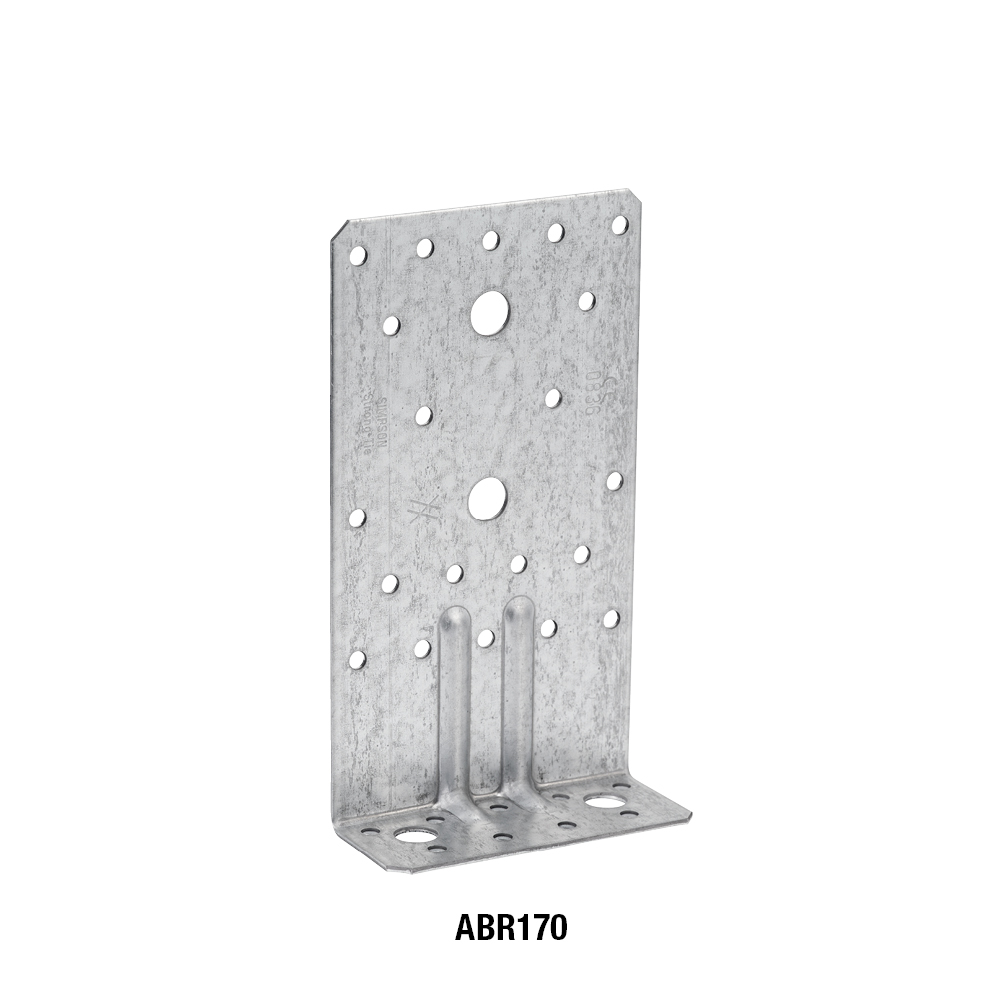

ABR170	170	40	95	2	20	2	9	2	25	0.28

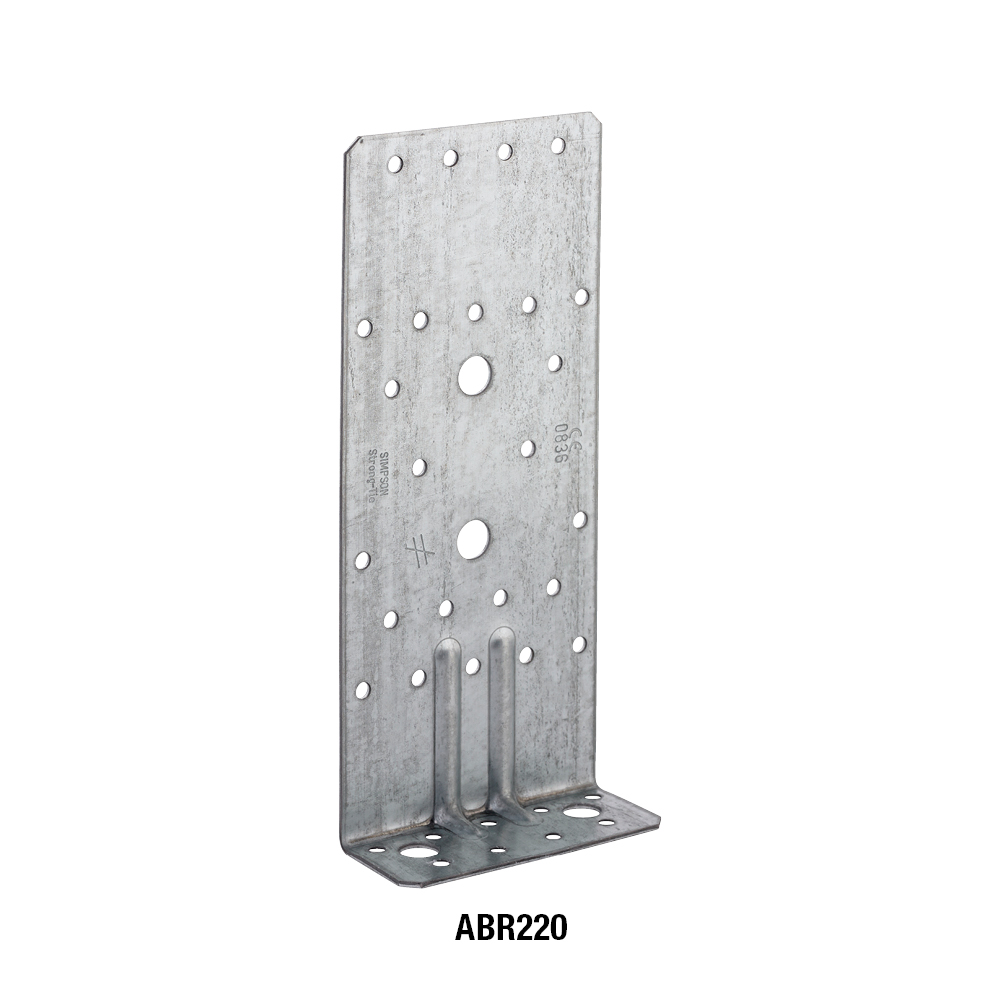

ABR220	220	40	95	2	24	2	9	2	25	0.35

Karakteristisk bärförmåga - Balk-balk fogningar

Art. nr.	Karakteristisk bärförmåga - Balk-balk fogningar - Fullständig utspikning
	Utspikning		Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A	Flik B	R_1.k		R_2/3.k		R_4/5.k
	-	-	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
ABR170	14	9	7.4	12.3	16.4	21.1	9.6/kmod^0.2	9.6/kmod^0.2
ABR220	14	9	7.4	12.3	16.4	21.1	9.6/kmod^0.2	9.6/kmod^0.2

**Vid kombinerad last väljs största utspikning
***R_4/5 är bestämt för balkbredd b ≥ 60 mm och excentricitet e ≤ 90 mm. För andra värden av a och b, se ETA'en på www.strongtie.se
****R_4/5 är bestämt för balkbredd b ≥ 60 mm och excentricitet e ≤ 150 mm. För andra värden av a och b, se ETA'en på www.strongtie.se

Karakteristisk bärförmåga - Balk-betong fogningar

Art. nr.	Karakteristisk bärförmåga - Balk-betong fogningar
	Utspikning				Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
	Flik A		Flik B		R_1.k		R_2/3.k		R_4/5.k
	-	Typ	-	Typ	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
ABR170	14	CNA	2	Ø10	min. (33.0 ; 25.2/kmod)	25.2/kmod	19.7	min. (25.4 ; 24.6/kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)
ABR220	14	CNA	2	Ø10	min. (33.0 ; 25.2/kmod)	25.2/kmod	19.7	min. (25.4 ; 24.6/kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)

* e ≥ 50 mm

Karakteristisk bärförmåga

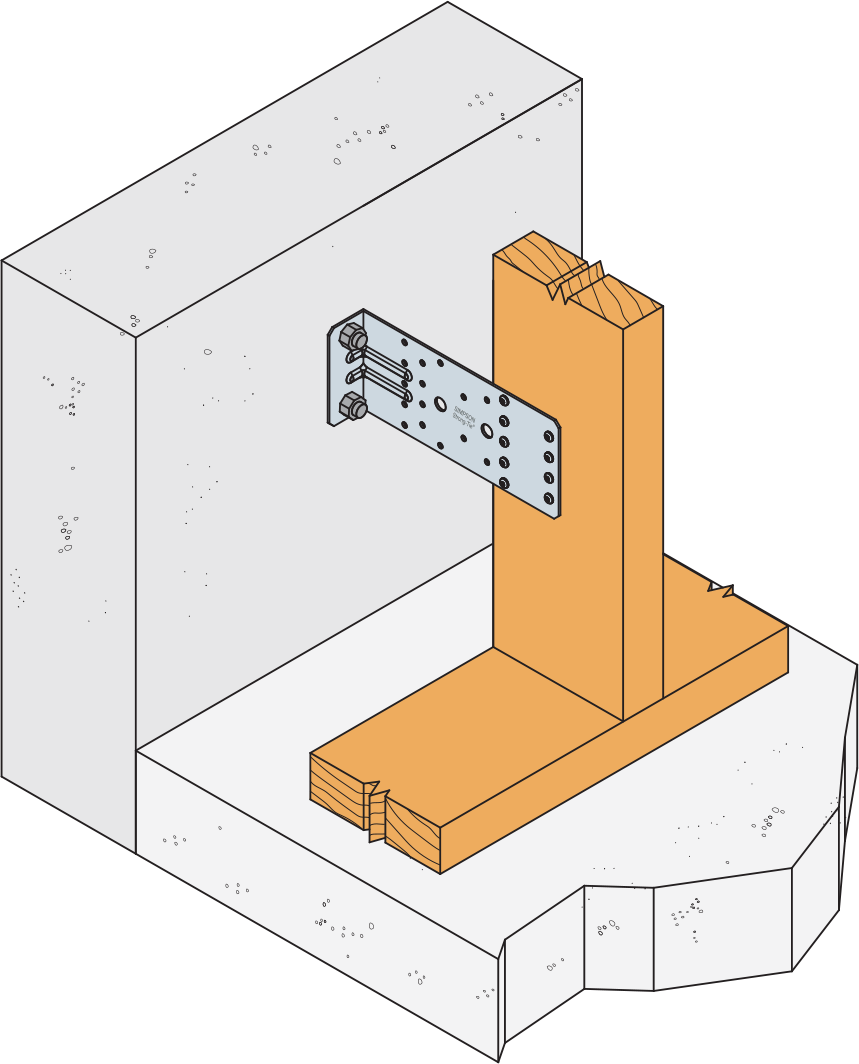

Art. nr.	Karakteristisk bärförmåga - Balk-betong (fasad) fogningar - Fullständig utspikning
	Sammanfogningen				Karakteristisk bärförmåga - Lodrät fasadbjälke på betong - 1 vinkelbeslag per fog - Fullständig utspikning [kN]
	Flik A		Flik B		R_1.k			R_2/3,k			R_6.k
	-	Typ	-	Typ	CNA 4,0x35	CNA 4,0X40	CNA 4,0X60	CNA 4,0x35	CNA 4,0X40	CNA 4,0X60	CNA 4,0x35	CNA 4,0X40	CNA 4,0X60
ABR170	9	CNA	2	M10	10.2	min. (11,8 ; 12,1/kmod)	min. (16,9 ; 12,1/kmod)	3.5	3.8	4.9	min. (14,9; 11,0/kmod)	min. (16,5; 11,0/kmod)	min. (21,1; 11,0/kmod)
ABR220	9	CNA	2	M10	min. (14,3 ; 12,1/kmod)	min. (15,9 ; 12,1/kmod)	min. (20,6 ; 12,1/kmod)	2.7	2.9	3.7	min. (14,9; 9,0/kmod)	min. (16,5; 9,0/kmod)	min. (21,1; 9,0/kmod)

Kapaciteterna ges för en ABR, i det fall att fler ABR är placerade växelvis motsatta på balken.

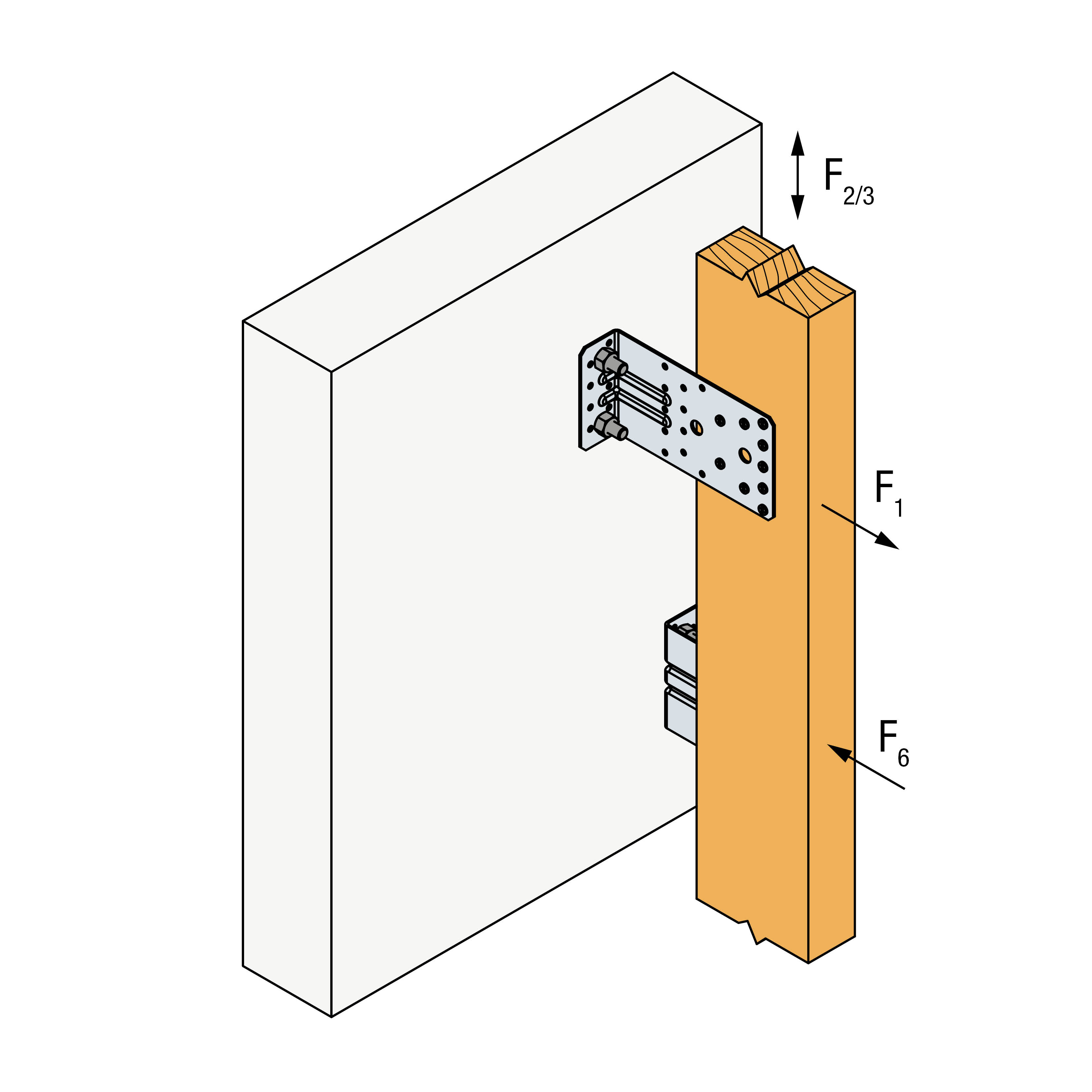

Det finns möjlighet att fästa ABR med endast en bult (den övre) för laster i riktningen F₁ och F₆. Kapaciteten för F₁ är i detta fall hälften.

Avståndet från balken till stödet ska vara mindre än 132 mm flr ABR220 och mindre än 86 mm för ABR170.

Montage

Fastsättning

Balk-balk fogningar: CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv
Pelar-balk fogningar: Bultar

Technical Notes

Teknisk information

Två vinkelbeslag per fog
Vinkelbeslagen förutsätts placeras precis ovanför varandra.
F1                Lyftande kraft som verkar mitt i takåsen.
F2 och F3    Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4 och F5    Tvärgående kraft som verkar mitt för vinkelbeslagen i balkens riktning i höjden e över balken.

Ett vinkelbeslag per fog
F1                Lyftande kraft som verkar i vinkelbeslagets centrala axel, men på avstånd från vinkelbeslagets vertikala flik.
                   Om åsen är förhindrad att rotera, blir bärförmågevärdet hälften av bärförmågan för en fog med två vinkelbeslag.
F2 och F3    Tvärgående kraft som verkar i fogen mellan åsen och balken i åsens riktning.
F4                Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar in mot vinkelbeslaget i höjden e över balken.
F5                Tvärgående kraft som verkar i balkriktningen mitt för vinkelbeslaget. Verkar bort från vinkelbeslaget i höjden e över balken.
