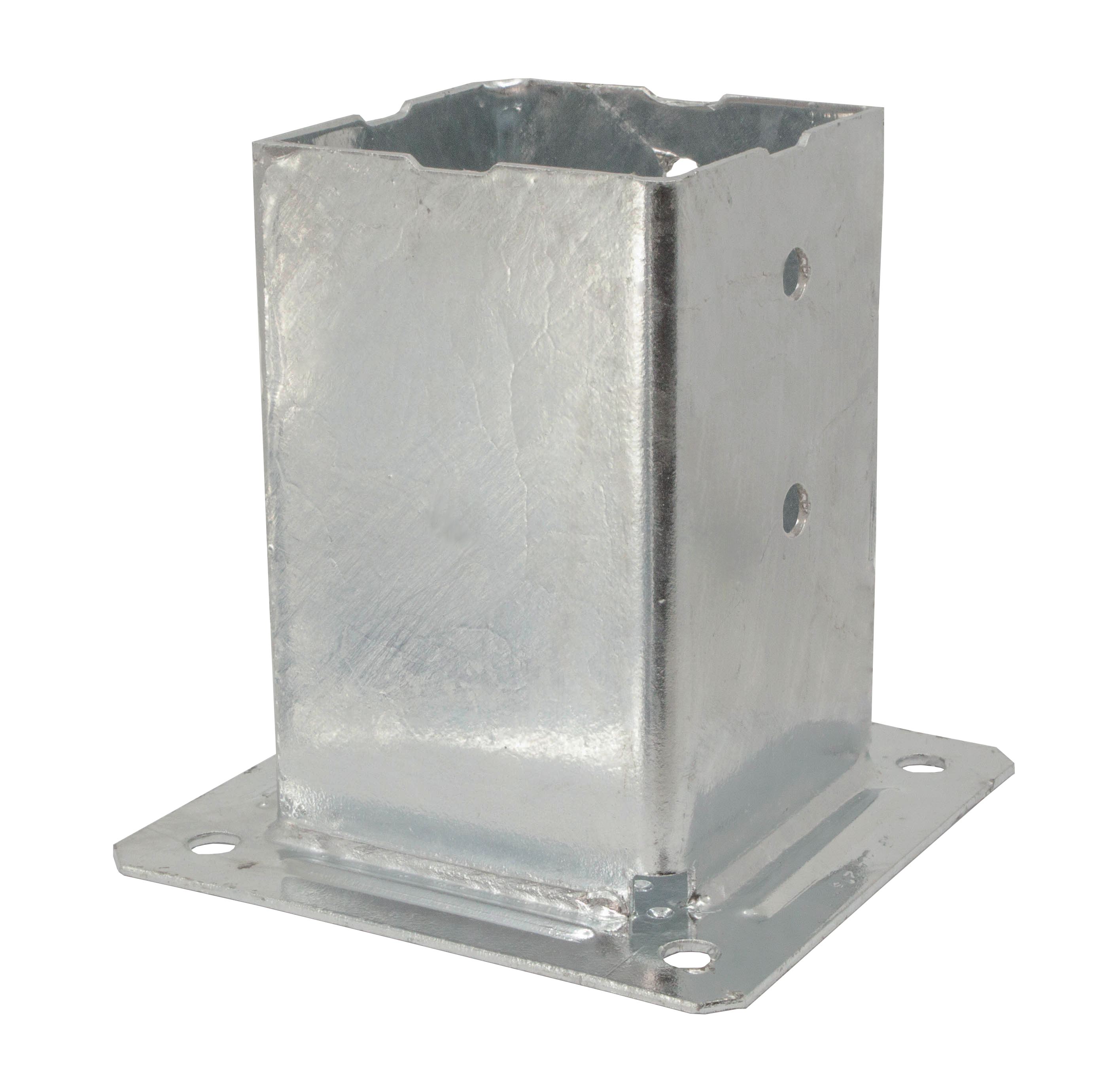

PPJBT

Stolpfäste med platta

PPJBT stolpfäste med platta används för att fästa stolpar på befintligt trädäck eller betongplatta. Dessa är väldigt enkla att montera och fästs med skruvar typ: SSH i trä och expanderbult / betongskruv i betong och cement. PPJBT är endast till för mindre konstruktioner, såsom mindre ej vindtäta staket och enklare trädgårdsinstalationer.

För icke bärande konstruktion




Användningsklass 3
Acier galvanisé à chaud
Outdoor

Produktinformation

Bilder

Fixation de clôtures sur support rigide
Fixation de structures légères sur support rigide
Fixation de palissades sur support rigide

Egenskaper

Material

  • S235JR. Beslagen varmforzinkas efter bearbetning enligt EN/ISO1461 med en zinklagertjocklek pa normalt 55 μm.

Fördelar

  • Snabb och enkel installation
  • Kan monteras på befintligt trädäck eller betong

Applikationer

Monteras på

  • Porteur : béton, acier, bois massif, lamellé-collé, bois composite...
  • Porté : bois massif, lamellé-collé, bois composite...

Användningsområden

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin.

Teknisk data

Dimensioner

Mått

Art. nr. Dimensioner [mm] Hål
A B C D E t1 t2 Top part Plate
Ø11 Ø12
PPJBT70711507115015022.544
PPJBT71G71150711501502244
PPJBT90911509115015022.544
PPJBT96G96150961501502244
PPJBT1001021501022002002.52.544
PPJBT1201221501222002002.52.544
PPJBT1401421501422002002.52.544
PPJBT1601622001622602602.52.544
PPJBT2002022002022602602.52.544

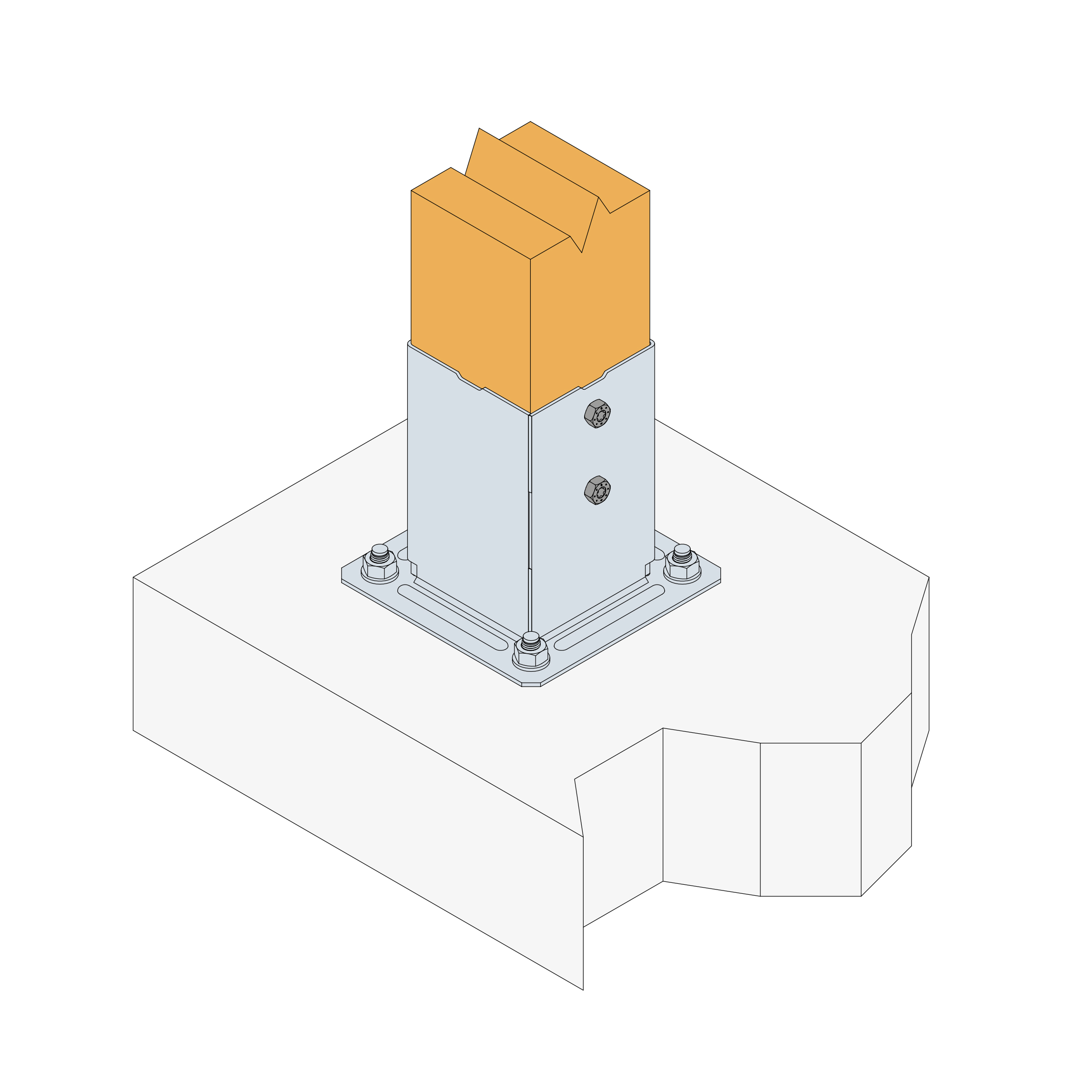

Montage

Montage

Fastsättning

För Trä:
Skruv typ SSH 8,0xℓ

För Betong:
Betongskruv M8xℓ
Expanderbult M8xℓ

Warnings

La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent...). Les structures doivent également être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force...).
