Betongvinkel för utomhusbruk, ZPRO

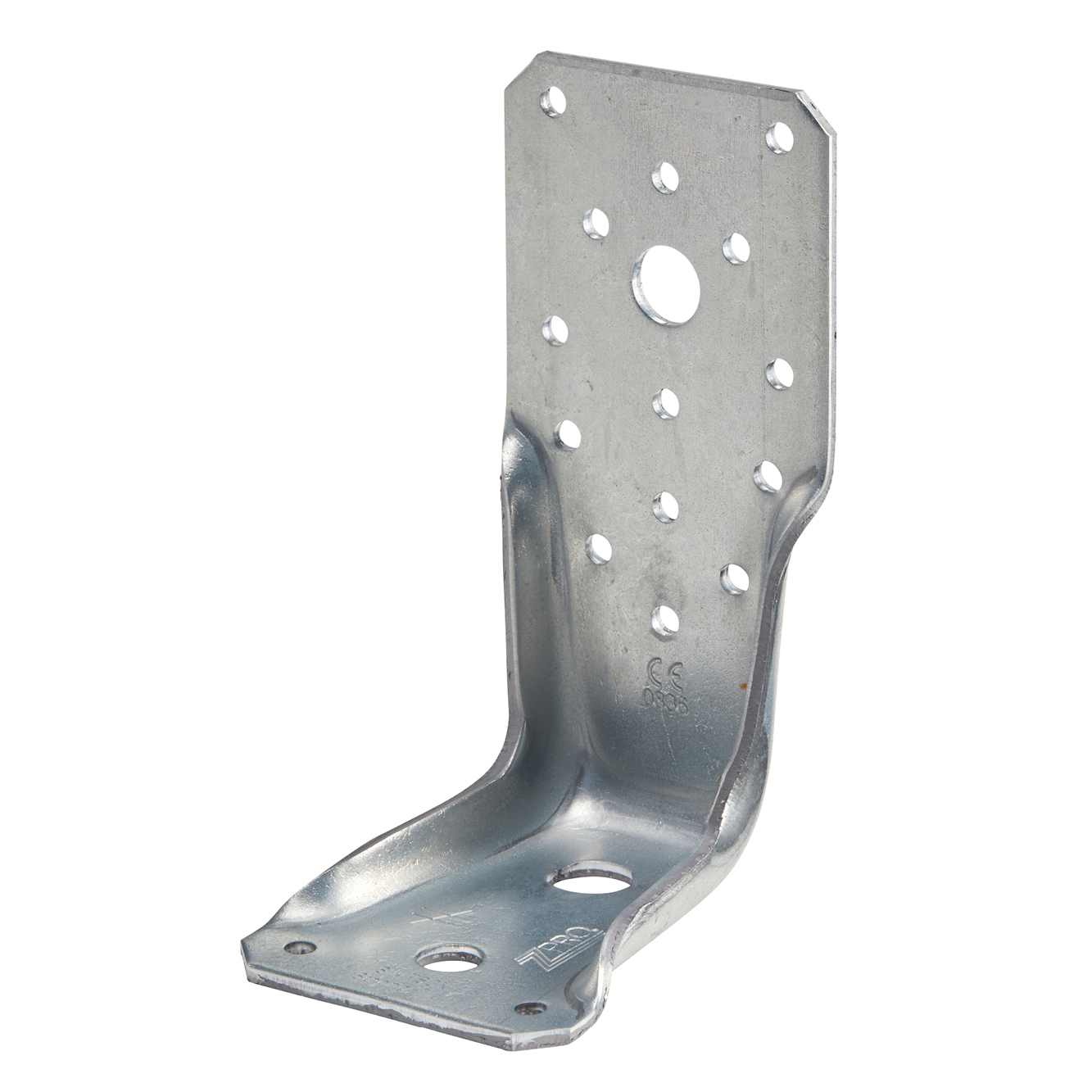

AKR vinkelbeslag är kraftiga vinkelbeslag försedda med kantförstärkning. AKR-beslagen har en godstjocklek på 3,0 mm med ZPRO ytbehandling och kan därför med fördel användas utomhus.

ZPRO är en unik korrosionsskyddande coating som ger motsvarande korrosionsskydd som med extra varmförzinkat stål med 55 μm zink - korrosionsklass C3 (EN ISO 12944).

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 3

ZPRO

EPD

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Stålplåt S250GD + ZPRO
Korrosionsskydd:
ZPRO coating - motsvarande en zinktjocklek på cirka 55 μm

Fördelar

ZPRO för användning utomhus
Starkt beslag mellan trä och betong
Tål laster åt alla håll från balkar och stolpar
Full eller delvis utspikning
En- eller tvåsidigt förband

Applikationer

Monteras på

Trä-betong fogningar

Användningsområden

AKR vinkelbeslag används till fastsättning av träkonstruktioner till betong, lättbetong eller murverk
Lämpligt för exempelvis förankring av träregelstomme vid fasadarbeten

Teknisk data

Mått

Dimensioner

Referens	beslag mått
	övrigt		produktmått[mm]				balk		fläns B
	antal per förpackning	vikt[kg]	A[mm]	B[mm]	C[mm]	t[mm]	rund		rund			avlång
	antal per förpackning	vikt[kg]	A[mm]	B[mm]	C[mm]	t[mm]	Ø5	Ø13.5[mm]	Ø5[mm]	Ø11[mm]	Ø13.5[mm]	Ovalt hål[mm]
AKR95Z	25.0	0.24	95	85	65	3	9	-	2	1	1	-
AKR95LZ	25.0	0.24	95	85	65	3	9	-	2	1	-	1
AKR135Z	25.0	0.3	135	85	65	3	14	1	2	1	1	-
AKR135LZ	25.0	0.3	135	85	65	3	14	1	2	1	-	1
AKR285Z	25.0	0.56	285	85	65	3	26	3	2	1	1	-
AKR285LZ	25.0	0.5	285	85	65	3	26	3	2	1	-	1

Nedan finns de karakteristiska värdena för fullständig utspikning, Delvis utspikning och fog på stolp. Övriga fastsättningsmöjligheter finns i den tillhörande ETA.

Karakteristisk bärförmåga - Fullständig utspikning

Dimensioner

Referens	Holdowns kapacitet
	produkt characteristic capacities - Full nailing - 2 brackets per connection
	spik pattern	antal of Fasteners				karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
		fläns B		balk		R4/5,k	R₁,ₖ			R2,k = R3,k
		antal	typ	antal	typ	CNA4.0x40/50/60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
AKR95Z	1	1.0	M12**	8.0	CNA*	15.75 / kmod	min (17.55 ; 25.04/kmod + 13.2)	min (22.64 ; 25.04/kmod + 17.6)	min (26.48 ; 25.04/kmod + 22)	5	6.2	6.9
AKR95LZ	1	1.0	M12**	8.0	CNA*	-	min (13.31 ; 25.04/kmod + 8.92)	min (17.4 ; 25.04/kmod + 11.89)	min (20.89 ; 25.04/kmod + 14.87)	4.4	5.6	6.4
AKR135Z	5	1.0	M12**	13.0	CNA*	15.75 / kmod	min (31.78 ; 25.04/kmod + 8.69)	min (40.69 ; 25.4/kmod + 11.58)	min (46.92 ; 25.04/kmod + 14.48)	8	10.1	11.2
AKR135LZ	5	1.0	M12**	13.0	CNA*	-	min (24.88 ; 25.04/kmod + 5.87)	min (32.34 ; 25.4/kmod + 7.83)	min (38.36 ; 25.04/kmod + 9.78)	7.2	9.1	10.4
AKR285Z	15	1.0	M12**	25.0	CNA*	15.75 / kmod	min (45.25 ; 25.04/kmod + 8.69)	min (58.98 ; 25.04/kmod + 11.58)	min (70.31 ; 25.04/kmod + 14.48)	8.9	11.6	14.1
AKR285LZ	15	1.0	M12**	25.0	CNA*	-	min (32.96 ; 25.04/kmod + 5.87)	min (43.42 ; 25.04/kmod + 7.83)	min (52.87 ; 25.04/kmod + 9.78)	6.6	8.7	10.7

* Bultar t.ex. WA, BoAX II eller liknande ska beräknas separat.

Eftervisning
Bekräftelse ved kombinerat last:

$\left(\frac{F_{1,d}} {R_{1,d}}+\frac {F_{4/5,d}} {R_{4/5,d}} \right)^2+ \left(\frac{F_{2/3,d}} {R_{2/3,d}}\right)\le1,0$

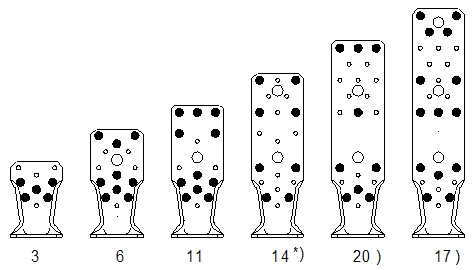

Karakteristisk bärförmåga - Delvis utspikning

Referens	Holdowns kapacitet
	produkt characteristic capacities - Partial nailing - 2 brackets per connection											produkt characteristic capacities - Full nailing - 2 brackets per connection
	spik pattern	antal of Fasteners				karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]						karakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
		balk		fläns B		R₁,ₖ			R2,k = R3,k			R4/5,k
		antal	typ	antal	typ	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40/50/60
AKR95Z	-	5.0	CNA*	1.0	M12**	min (10.3 ; 25.04/kmod + 12.62)	min (13.34 ; 25.04/kmod + 16.82)	min (15.72 ; 25.04/kmod + 21.04)	3.2	4	4.5	15.75 / kmod
AKR95LZ	-	5.0	CNA*	1.0	M12**	min (7.7 ; 25.04/kmod + 8.52)	min (10.1 ; 25.04/kmod + 11.36)	min (12.18 ; 25.04/kmod + 14.22)	2.9	3.6	4.1	-
AKR135Z	-	9.0	CNA*	1.0	M12**	min (21.19 ; 25.04/kmod + 8.69)	min (27.21 ; 25.04/kmod + 11.58)	min (31.54 ; 25.04/kmod + 11.58)	5.9	7.5	8.4	15.75 / kmod
AKR135LZ	-	9.0	CNA*	1.0	M12**	min (16.39 ; 25.04/kmod + 5.87)	min (21.35 ; 25.04/kmod + 7.83)	min (25.45 ; 25.04/kmod + 9.78)	5.2	6.6	7.6	-
AKR285Z	-	14.0	CNA*	1.0	M12**	min (27.93 ; (25.04/kmod + 3.93)	min (36.23 ; 25.04/kmod + 5.24)	min (42.8 ; 25.04/kmod + 6.55)	5.5	7.3	8.8	15.75 / kmod
AKR285LZ	-	14.0	CNA*	1.0	M12**	min (20.71 ; (25.04/kmod + 2.66)	min (27.2 ; 25.04/kmod + 3.54)	min (32.91 ; 25.04/kmod + 4.43)	4.1	5.5	6.7	-

* Bultar t.ex. WA, BoAX II eller liknande ska beräknas separat.

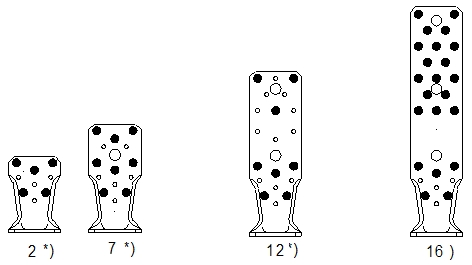

Karakteristisk bärförmåga - stolpe på betong

Referens	Holdowns kapacitet
	produkt characteristic capacities - Column nailing - 2 brackets per connection
	spik pattern	antal of Fasteners				Characteristic Capacities[kN]
		balk		fläns B		R4/5,k	R1,k (2)			R2,k = R3,k
		antal	typ	antal	typ	CNA4.0x40/50/60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
AKR95Z	-	5	CNA*	1.0	M12**	15.75 / kmod	min (11.5 ; 25.04/kmod + 5.97)	min (14.78 ; 25.04/kmod + 7.97)	min (17.19 ; 25.04/kmod + 9.96)	3.5	4.4	5
AKR95LZ	-	5	CNA*	1.0	M12**	-	min (8.83 ; 25.04/kmod + 4.04)	min (11.52 ; 25.04/kmod + 5.38)	min (13.76 ; 25.04/kmod + 6.73)	3.1	3.9	4.5
AKR135Z	-	8	CNA*	1.0	M12**	15.75 / kmod	min (20.49 ; 25.04/kmod + 3.93)	min (26.13 ; 25.04/kmod + 5.24)	min (29.94 ; 25.04/kmod + 6.55)	5.6	7	7.9
AKR135LZ	-	8	CNA*	1.0	M12**	-	min (16.31 ; 25.04/kmod + 2.66)	min (21.13 ; 25.04/kmod + 3.54)	min (24.91 ; 25.04/kmod + 4.43)	4.9	6.2	7.1
AKR285Z	-	22	CNA*	1.0	M12**	15.75 / kmod	min (41.66 ; 25.04/kmod + 3.93)	min (54.19 ; 25.04/kmod + 5.24)	min (64.34 ; 25.04/kmod + 6.55)	5.8	7.6	9.3
AKR285LZ	-	22	CNA*	1.0	M12**	-	min (30.58 ; 25.04/kmod + 2.66)	min (40.23 ; 25.04/kmod + 3.54)	min (48.85 ; 25.04/kmod + 4.43)	4.2	5.6	6.9
