AG

Kraftigt vinkelbeslag

AG922 är ett vinkelbeslag med förstärkning som kan användas i bärande konstruktioner där hög bärförmåga önskas.

CE-märkt
CE-märkt
Tekniskt avtal
Tekniskt avtal
Electrogalvanized steel Z275
Electrogalvanized steel Z275
Användningsklass 2
Användningsklass 2
EPD
EPD
Indoor
Indoor
Tillgänglig i Connector Selector
Tillgänglig i Connector Selector

Produktinformation

Bilder

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Vinkelbeslag för montering på både trä och betong

Applikationer

Monteras på

  • Trä, betong, stål

Användningsområden

  • Trä-trä fogningar
  • Trä-betong fogningar

Teknisk data

Dimensioner

Dimensioner

Referensbeslag mått
övrigtproduktmått[mm]balk[mm]fläns B[mm]
antal per förpackningvikt[kg]A[mm]B[mm]C[mm]tjocklek[mm]rundrund
Ø5[mm]Ø8.5[mm]Bult[mm]Ø5[mm]Ø8.5[mm]Bult[mm]
AG40312100.00.18119914031012611
AG4031450.00.21141914031212611
AG4041450.00.28142924041212611

Karakteristisk bärförmåga - balk-balk fogningar - Delvis utspikning

Dimensioner

Referensvinkelbeslag kapacitet
produkt capacities - trä to trä - Beam to beam - Full nailing
antal of Fastenerskarakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
balkfläns BR₁,ₖR₂,ₖ=R₃,ₖ[kN]R4/5,k
antalantalCNA4.0x40CNA4.0x60CNA 4,0x40CNA 4,0x60CNA4.0x40CNA4.0x60
AG403124434,2/kmod^0,33.351,3/kmod^0,251,8/kmod^0,25
AG403144434,2/kmod^0,33.351,3/kmod^0,251,8/kmod^0,25
AG404144434.93.24.41,4/kmod^0,252,2/kmod^0,25

För att erhålla hållfasthetsvärden för en enskild vinkelbeslag ska värdena i tabellen ovan delas på två, förutsatt att den stödda balken är låst i rotation. konsultera vår ETA-06/0106 om balken är fri att rotera.

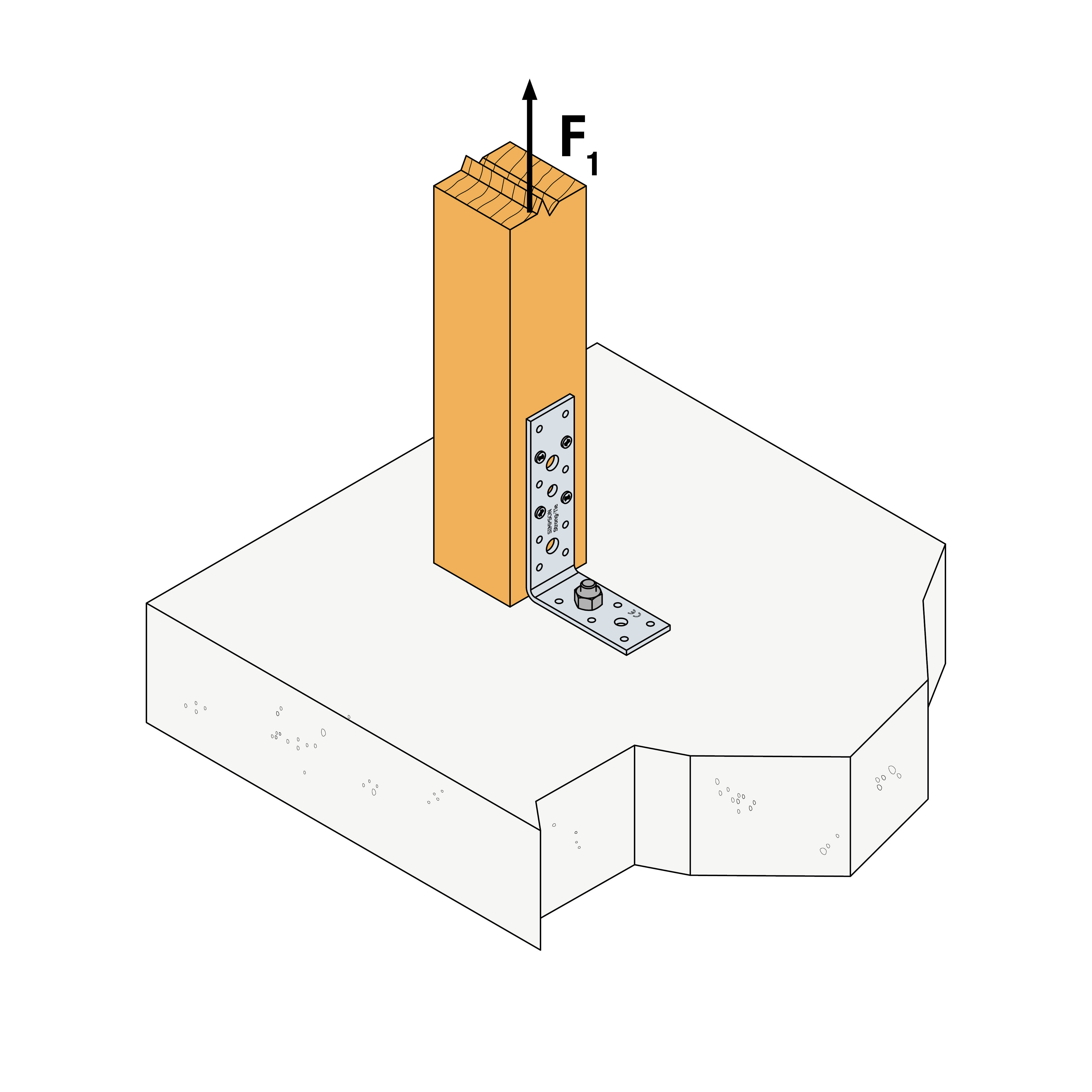

Karakteristisk bärförmåga - balk eller stolpe till betong fogningar

Dimensioner

Referensvinkelbeslag kapacitet
produkt capacities - trä to betong
antal of Fastenerskarakteristisk kapacitet - 2 angle brackets per connection - full nailing[kN]
balkfläns BR₁,ₖR₂,ₖ=R₃,ₖR4/5,k
antaltypantaltypCNA4.0x40CNA4.0x60CNA4.0x40CNA4.0x60CNA4.0x40CNA4.0x60
AG404144CNA1M10 Boltmin (10,5 ; 8,1/kmod)8,1/kmodmin (1,0 ; 1,0/kmod)1,0/kmodmin (4,3 x kmod^0,5 ; 2,9/kmod)min (4,3 ; 2,9/kmod)

Lastkapaciteten tillhör en lastgrupp med modifieringsfaktor kmod.

1) R4/5,k är bestämd för balkbredd b = 75 mm och excentricitet e = 130 mm. Se ETA för andra värden på b och e.

Om den övergripande strukturen förhindrar rotation av takbjälken, är lastverdena R1,k och R2/3,k för en montering med endast ett beslag lika med hälften av det angivna värdet i tabell 2. Se ETA om takbjälken kan rotera.

Bulten måste ha en karakteristisk utdragsstyrka på minst 10 KN och användas med brickan US60/60/6. Vid lägre bultstyrka måste kapaciteten reduceras i enlighet med detta.

Montage

Montage

Fastsättning

  • För fastsättning i trä används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv
  • Vid fastsättning i betong ska vinkelbeslagen sättas fast med en M10-bult med US60x60x6 underlagsskiva
