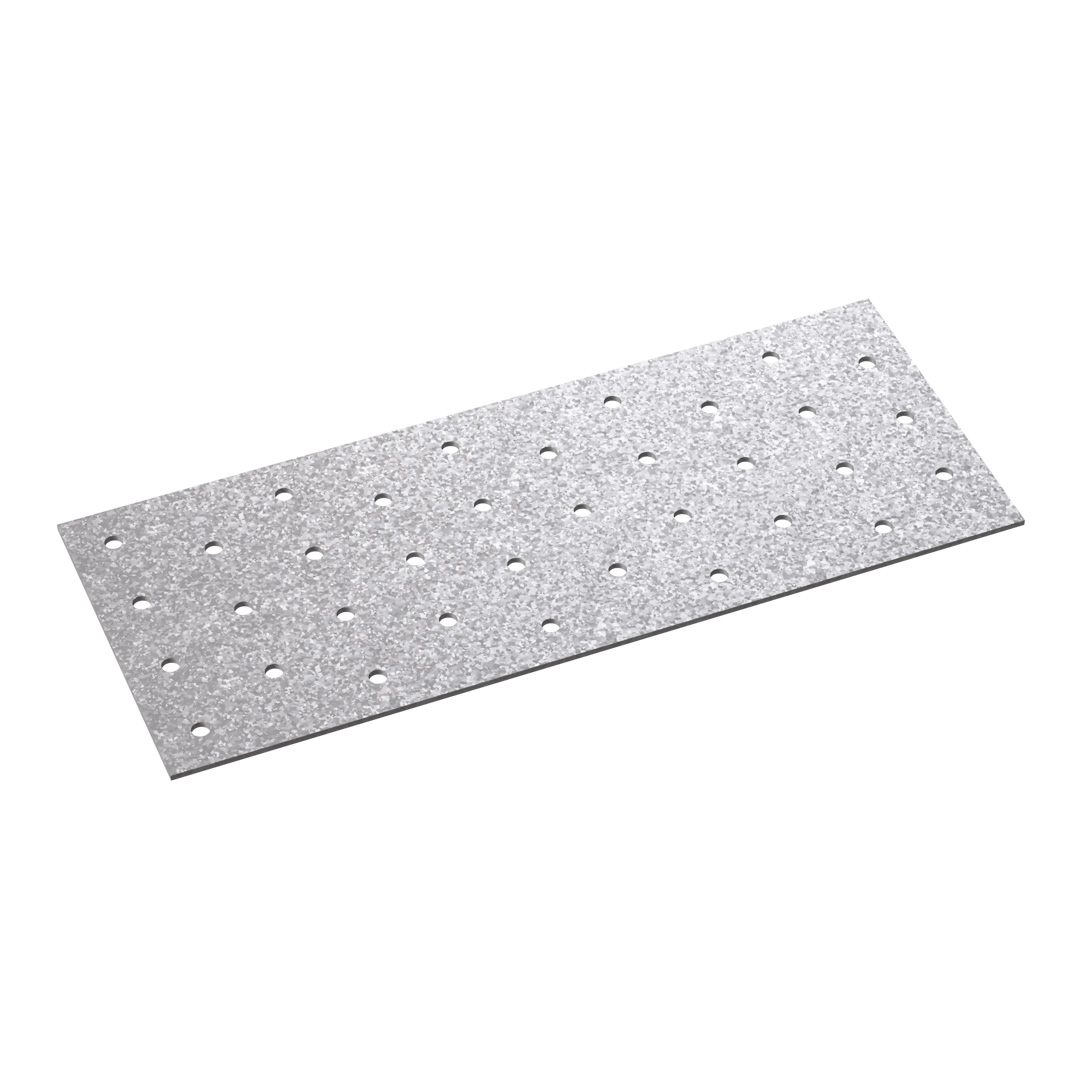

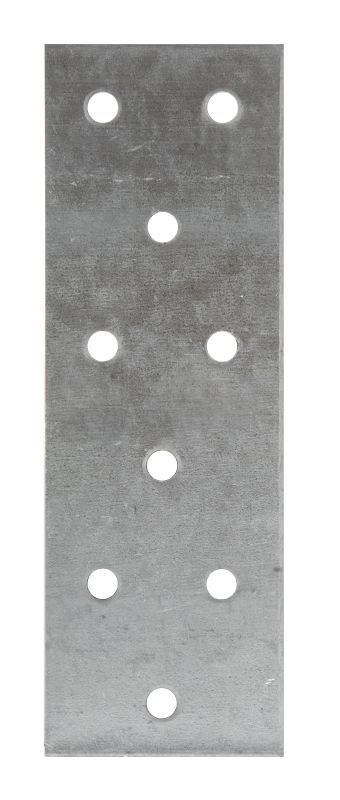

Hålplatta

NP-hålplattor kan användas vid skarvning av träkonstruktioner av olika slag som exempelvis takstolar och bärlinor. Det finns många olika användningsmöjligheter till hålplattorna, som finns i olika storlekar och tjocklekar. Det rekommenderas att man alltid använder 2 hålplattor per knutpunkt och att trädelarna som ska sammanfogas har samma bredd.

Tekniskt datablad

CE-märkt

Användningsklass 2

Electrogalvanized steel 20 µm

Indoor

EPD

Produktinformation

Bilder


Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
Korrosionsskydd:
275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm
Finns i tjocklek 1,5 mm och 2,0 mm
Finns också i en rostfri version A2 och A4

Fördelar

Finns i olika storlekar och tjocklekar
NP-hålplattor kan användas som skarvplattor i träkonstruktioner av alla slag

Applikationer

Monteras på

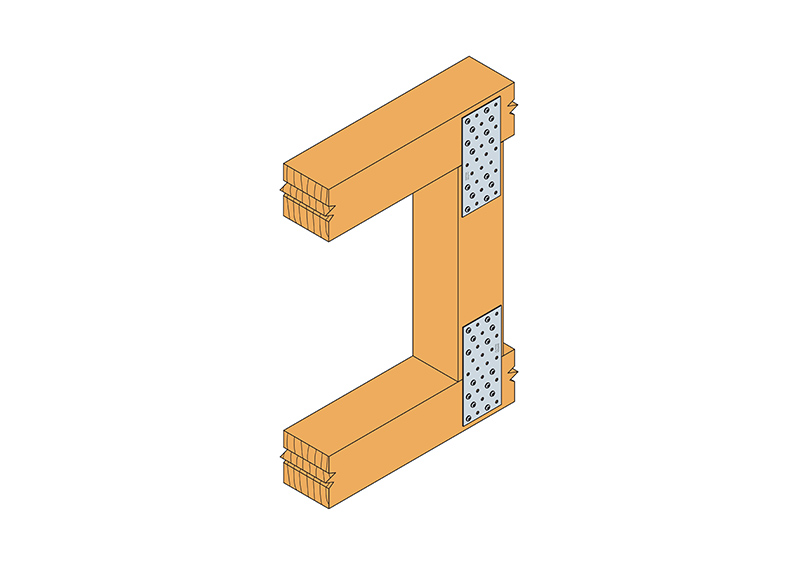

Trä-trä fogningar

Användningsområden

NP hålplattor används som skarvplåtar i alla möjliga träkonstruktioner
Används framför allt vid tillverkning av fackverkstakstol och ramverkstakstol. TRÆ28 innehåller detaljerade anvisningar om detta
Man ska alltid använda 2 hålplattor till varje skarv

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Teknisk data

Dimensioner

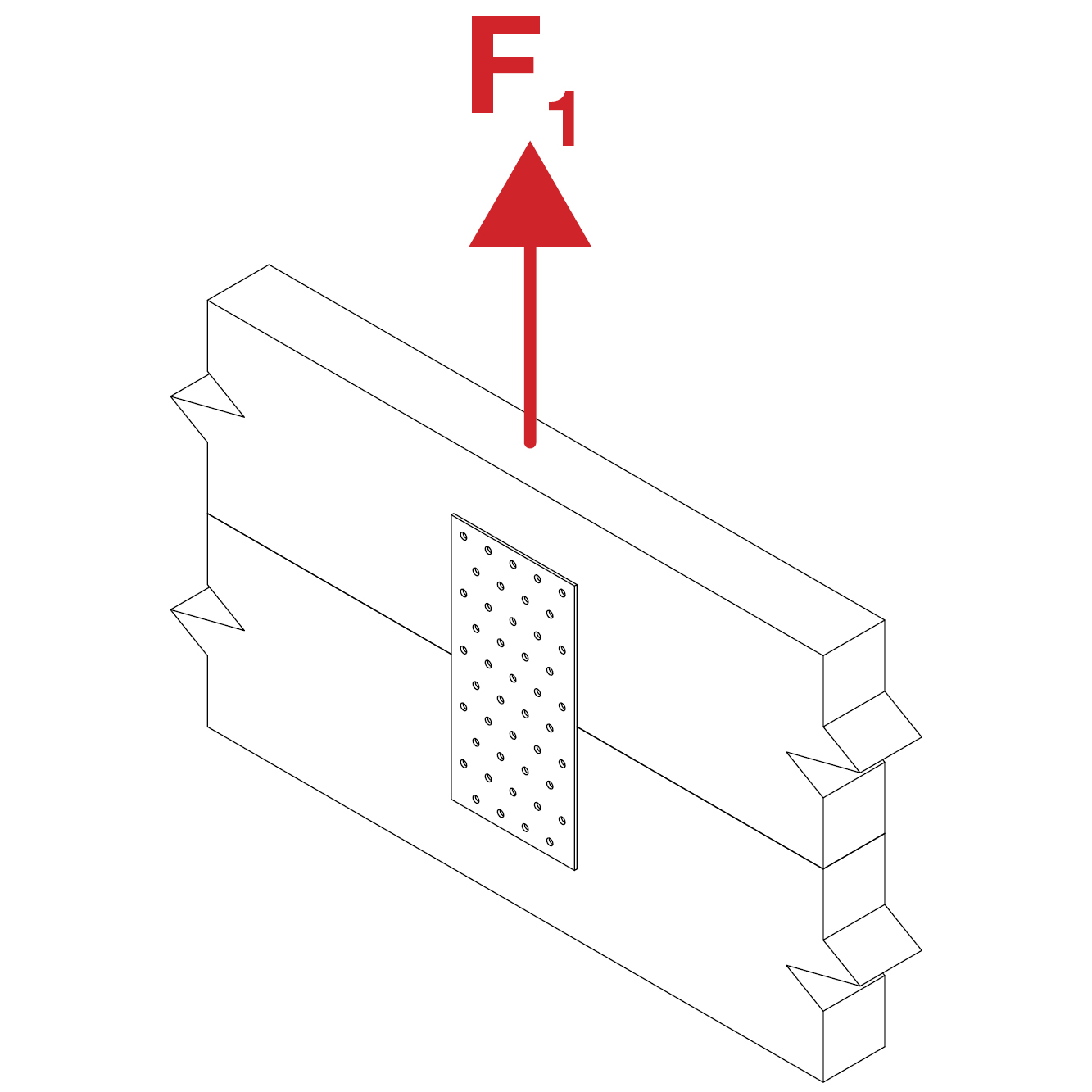

Karakteristiska värden

Art. nr.	Dimensioner [mm]			Hål		Karakteristisk bärförmåga - 1 hålplatta [kN]	Vikt [kg]	Antal per förpackning
Art. nr.	A	B	Tjocklek	-	Ø	R_1.k	Vikt [kg]	Antal per förpackning
NP15/40/120	40	120	1.5	9	Ø5	min (n x Rlat,k ; 13.4/kmod)	0.053	100
NP15/40/160	40	160	1.5	12	Ø5	min (n x Rlat,k ; 13.4/kmod)	0.062	50
NP15/40/360	40	360	1.5	27	Ø5	min (n x Rlat,k ; 13.4/kmod)	0.16	100
NP15/50/200	50	200	1.5	20	Ø5	min (n x Rlat,k ; 17.8/kmod)	0.11	50
NP15/60/140	60	140	1.5	18	Ø5	min (n x Rlat,k ; 20/kmod)	0.094	100
NP15/60/160	60	160	1.5	20	Ø5	min (n x Rlat,k ; 20/kmod)	0.1	50
NP15/60/180	60	180	1.5	23	Ø5	min (n x Rlat,k ; 20/kmod)	0.12	50
NP15/60/200	60	200	1.5	25	Ø5	min (n x Rlat,k ; 20/kmod)	0.13	50
NP15/60/220	60	220	1.5	28	Ø5	min (n x Rlat,k ; 20/kmod)	0.14	50
NP15/60/240	60	240	1.5	30	Ø5	min (n x Rlat,k ; 20/kmod)	0.16	50
NP15/60/300	60	300	1.5	38	Ø5	min (n x Rlat,k ; 20/kmod)	0.2	50
NP15/60/420	60	420	1.5	53	Ø5	min (n x Rlat,k ; 20/kmod)	0.28	50
NP15/80/100	80	100	1.5	18	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.091	50
NP15/80/140	80	140	1.5	25	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.13	50
NP15/80/180	80	180	1.5	32	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.165	50
NP15/80/200	80	200	1.5	35	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.18	50
NP15/80/220	80	220	1.5	39	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.198	50
NP15/80/240	80	240	1.5	42	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.22	50
NP15/80/280	80	280	1.5	49	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.25	50
NP15/80/300	80	300	1.5	53	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.26	50
NP15/80/340	80	340	1.5	60	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.3	50
NP15/80/380	80	380	1.5	67	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.33	50
NP15/80/420	80	420	1.5	74	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.37	50
NP15/80/500	80	500	1.5	88	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.45	40
NP15/100/140	100	140	1.5	32	Ø5	min (n x Rlat,k ; 33.4/kmod)	0.16	50
NP15/100/200	100	200	1.5	45	Ø5	min (n x Rlat,k ; 33.4/kmod)	0.22	50
NP15/100/220	100	220	1.5	50	Ø5	min (n x Rlat,k ; 33.4/kmod)	0.247	50
NP15/100/240	100	240	1.5	54	Ø5	min (n x Rlat,k ; 33.4/kmod)	0.26	50
NP15/100/300	100	300	1.5	68	Ø5	min (n x Rlat,k ; 33.4/kmod)	0.336	50
NP15/100/340	100	340	1.5	77	Ø5	min (n x Rlat,k ; 33.4/kmod)	0.37	50
NP15/100/380	100	380	1.5	86	Ø5	min (n x Rlat,k ; 40.1/kmod)	0.42	25
NP15/120/220	120	220	1.5	61	Ø5	min (n x Rlat,k ; 40.1/kmod)	0.29	50
NP15/120/260	120	260	1.5	72	Ø5	min (n x Rlat,k ; 40.1/kmod)	0.34	50
NP15/120/300	120	300	1.5	83	Ø5	min (n x Rlat,k ; 40.1/kmod)	0.38	25
NP15/120/340	120	340	1.5	94	Ø5	min (n x Rlat,k ; 40.1/kmod)	0.44	25
NP15/140/180	140	180	1.5	59	Ø5	min (n x Rlat,k ; 46.8/kmod)	0.28	50
NP15/140/200	140	200	1.5	65	Ø5	min (n x Rlat,k ; 46.8/kmod)	0.31	50
NP15/140/220	140	220	1.5	72	Ø5	min (n x Rlat,k ; 46.8/kmod)	-	-
NP15/140/240	140	240	1.5	78	Ø5	min (n x Rlat,k ; 46.8/kmod)	0.37	50
NP15/140/260	140	260	1.5	85	Ø5	min (n x Rlat,k ; 46.8/kmod)	0.4	50
NP15/140/300	140	300	1.5	98	Ø5	min (n x Rlat,k ; 46.8/kmod)	0.46	25
NP15/140/420	140	420	1.5	137	Ø5	min (n x Rlat,k ; 46.8/kmod)	0.64	25
NP15/160/180	160	180	1.5	68	Ø5	min (n x Rlat,k ; 53.5/kmod)	0.32	50
NP15/160/220	160	220	1.5	83	Ø5	min (n x Rlat,k ; 53.5/kmod)	0.39	50
NP15/160/240	160	240	1.5	90	Ø5	min (n x Rlat,k ; 53.5/kmod)	0.43	25
NP15/160/260	160	260	1.5	98	Ø5	min (n x Rlat,k ; 53.5/kmod)	0.45	25
NP15/160/340	160	340	1.5	128	Ø5	min (n x Rlat,k ; 53.5/kmod)	0.59	25
NP15/160/400	160	400	1.5	150	Ø5	min (n x Rlat,k ; 53.5/kmod)	0.71	20
NP15/180/220	180	220	1.5	94	Ø5	min (n x Rlat,k ; 60.1/kmod)	0.44	25
NP15/200/220	200	220	1.5	105	Ø5	min (n x Rlat,k ; 66.8/kmod)	0.49	25
NP15/200/260	200	260	1.5	124	Ø5	min (n x Rlat,k ; 66.8/kmod)	0.56	25
NP15/220/260	220	260	1.5	137	Ø5	min (n x Rlat,k ; 73.5/kmod)	0.64	25
NP15/220/300	220	300	1.5	158	Ø5	min (n x Rlat,k ; 73.5/kmod)	0.72	25
NP15/240/300	240	300	1.5	173	Ø5	min (n x Rlat,k ; 80.2/kmod)	0.8	20
NP20/40/120	40	120	2	9	Ø5	min (n x Rlat,k ; 17.8/kmod)	0.071	100
NP20/40/160	40	160	2	12	Ø5	min (n x Rlat,k ; 17.8/kmod)	0.094	50
NP20/50/200	50	200	2	20	Ø5	min (n x Rlat,k ; 23.8/kmod)	0.15	50
NP20/60/140	60	140	2	18	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.12	50
NP20/60/200	60	200	2	25	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.176	50
NP20/60/240	60	240	2	30	Ø5	min (n x Rlat,k ; 26.7/kmod)	0.22	50
NP20/80/200	80	200	2	35	Ø5	min (n x Rlat,k ; 35.6/kmod)	0.232	50
NP20/80/220	80	220	2	39	Ø5	min (n x Rlat,k ; 35.6/kmod)	0.26	50
NP20/80/240	80	240	2	42	Ø5	min (n x Rlat,k ; 35.6/kmod)	0.29	50
NP20/80/300	80	300	2	53	Ø5	min (n x Rlat,k ; 35.6/kmod)	0.35	50
NP20/100/140	100	140	2	32	Ø5	min (n x Rlat,k ; 44.6/kmod)	0.204	50
NP20/100/200	100	200	2	45	Ø5	min (n x Rlat,k ; 44.6/kmod)	0.3	50
NP20/100/240	100	240	2	54	Ø5	min (n x Rlat,k ; 44.6/kmod)	0.35	50
NP20/100/260	100	260	2	59	Ø5	min (n x Rlat,k ; 44.6/kmod)	0.38	50
NP20/100/300	100	300	2	68	Ø5	min (n x Rlat,k ; 44.6/kmod)	0.45	25
NP20/100/400	100	400	2	89	Ø5	min (n x Rlat,k ; 44.6/kmod)	0.6	25
NP20/100/500	100	500	2	112	Ø5	min (n x Rlat,k ; 44.6/kmod)	0.75	25
NP20/120/200	120	200	2	55	Ø5	min (n x Rlat,k ; 53.5/kmod)	0.35	50
NP20/120/240	120	240	2	66	Ø5	min (n x Rlat,k ; 53.5/kmod)	0.41	25
NP20/120/260	120	260	2	72	Ø5	min (n x Rlat,k ; 53.5/kmod)	0.48	25
NP20/120/300	120	300	2	83	Ø5	min (n x Rlat,k ; 53.5/kmod)	0.53	25
NP20/120/400	120	400	2	110	Ø5	min (n x Rlat,k ; 53.5/kmod)	0.689	25
NP20/140/400	140	400	2	130	Ø5	min (n x Rlat,k ; 62.4/kmod)	0.83	25
NP20/160/300	160	300	2	113	Ø5	min (n x Rlat,k ; 71.3/kmod)	0.69	25
NP20/160/400	160	400	2	150	Ø5	min (n x Rlat,k ; 71.3/kmod)	0.93	20
NP20/200/300	200	300	2	143	Ø5	min (n x Rlat,k ; 89.1/kmod)	0.89	20
NP20/350/40	350	40	2	34	Ø5	-	-	-
NP20/100/220	100	220	2	50	Ø5	min (n x Rlat,k ; 44.6/kmod)	0.32	50
NP20/120/220	120	220	2	61	Ø5	min (n x Rlat,k ; 53.5/kmod)	0.39	50
NP20/80/180	80	180	2	-	Ø5	min (n x Rlat,k ; 35.6/kmod)	0.22	50

med

n: Antal spik

R_lat,k: Fästelementets Skjuvkapacitet
