PPB
Stolpskor
PPB-stolpskor används till stöd av stolpar. Stolpskorna är justerbara i höjd.
Den justerade höjden får som högst vara:
75 mm för PPB70 och PPB75
100 mm för PPB80.

CE-märkt

Tekniskt avtal

Användningsklass 3
EPD

Acier galvanisé à chaud

Outdoor
PPB_SSTBP_homepage_NO_no
Produktinformation
Egenskaper
Material
- Stålkvalitet:
Stålplatta: S235JR EN10025:2004
Gängstång: S355JO EN10025:2004 - Korrosionsskydd:
Beslagen varmförzinkas och förses enligt EN/ISO1461 til ett zinkskikt på 55 μm
Fördelar
- Stolpskorna kan justeras i höjd
- Stolpskorna kan endast ta upp tryck
Applikationer
Monteras på
- Stolpskon monteras direkt på betongplattan och fastgörs med lämplig betonginfästning.
Användningsområden
- Används till stöd av stolpkonstruktioner där man vill ha möjlighet att utföra en mindre höjdjustering
Teknisk data
Mått
| Referens | beslag mått | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| övrigt | produktmått[mm] | Top plate hål | Bottom plate hål | ||||||||||||
| No. of hexagon nuts | antal per förpackning | vikt[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | F[mm] | G[mm] | t₁[mm] | t₂[mm] | rund | rund | ||
| Ø5,5 | Ø9[mm] | Ø12[mm] | |||||||||||||
| PPB70G-R | 1 | 10 | 0.65 | 70 | 70 | 30-75 | 90 | 90 | 30-100 | 16 | 6 | 5 | 2 | - | 4 |
| PPB75G | 1 | 20 | 0.91 | 80 | 80 | 22-67 | 90 | 90 | 30-90 | 20 | 8 | 5 | - | 4 | 4 |
| PPB80G | 2 | 10 | 1.9 | 80 | 80 | 58-158 | 140 | 100 | 50-192 | 20 | 8 | 8 | - | 4 | 4 |

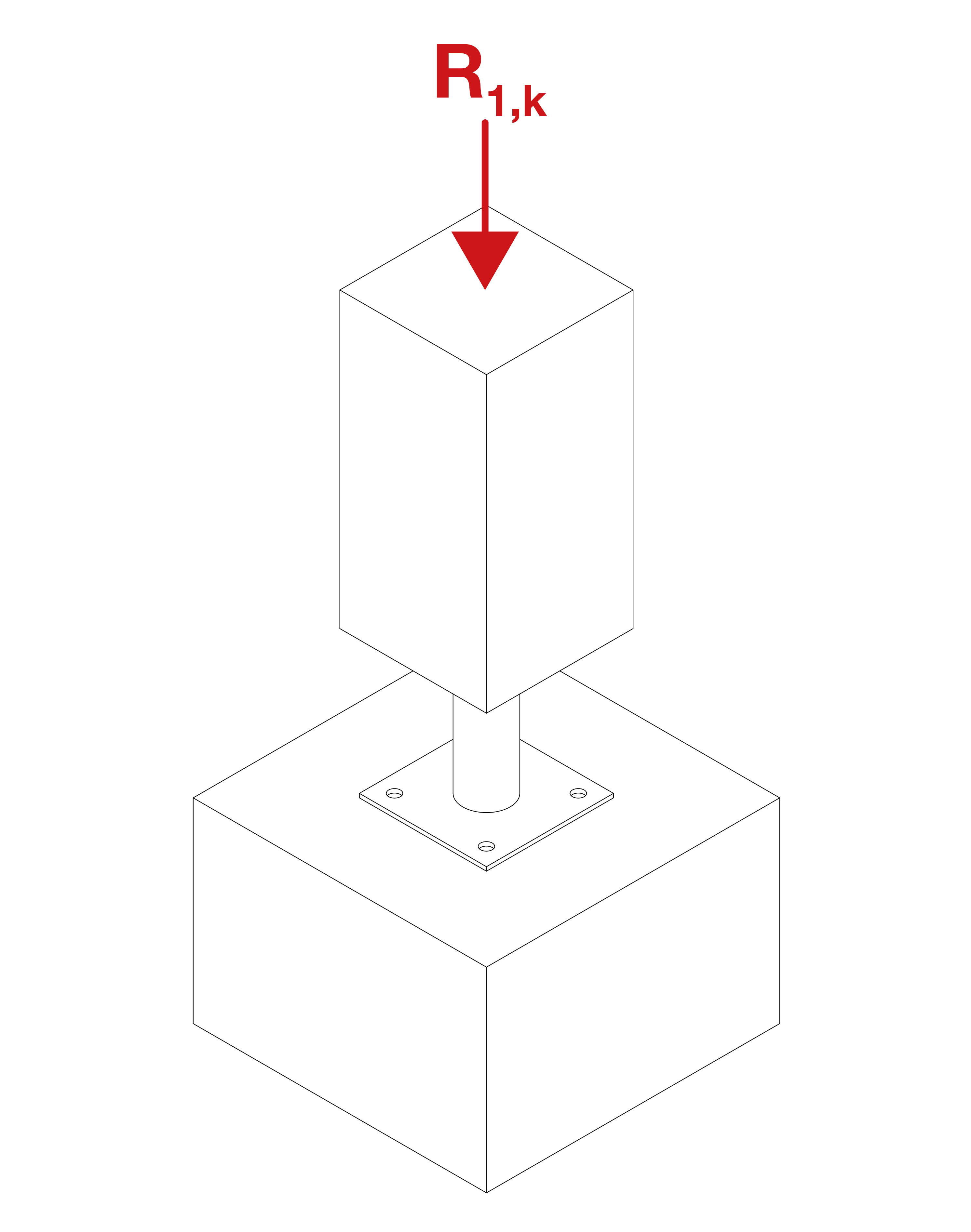

Bärförmågatabell (karakteristiska värden)
| Referens | stolpfot kapacitet | |||||
|---|---|---|---|---|---|---|
| produkt capacities - trä to betong | ||||||
| antal of Fasteners | Characteristic capacities - trä C24[kN] | |||||
| On post | On betong | R1,k (2)[kN] | ||||
| antal | typ | antal | typ | 0 < F ≤ 100 | 100 < F ≤ 190 | |
| PPB70G-R | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | - |
| PPB75G | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | - |
| PPB80G | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | min (88.3 ; 57.9/kmod) |
Det är:
\frac{F_{i,d}} {R_{i,d}}\le1

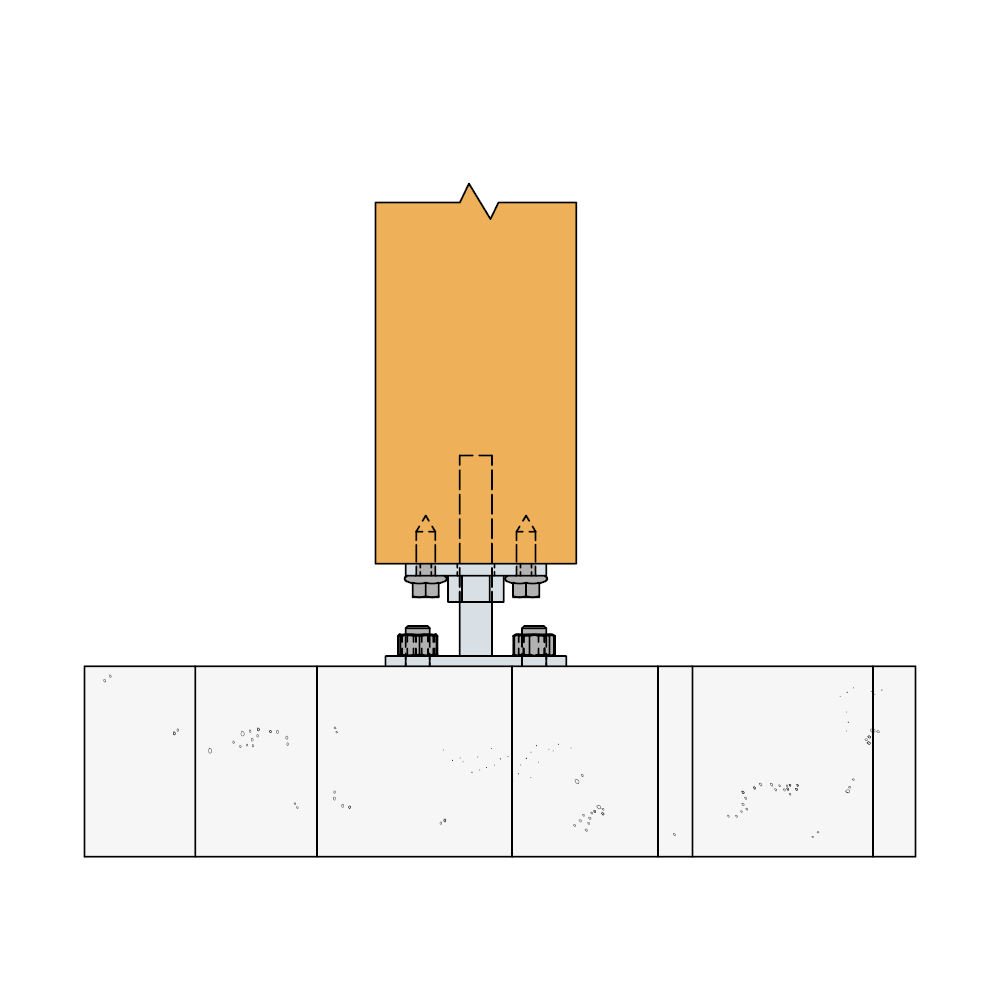

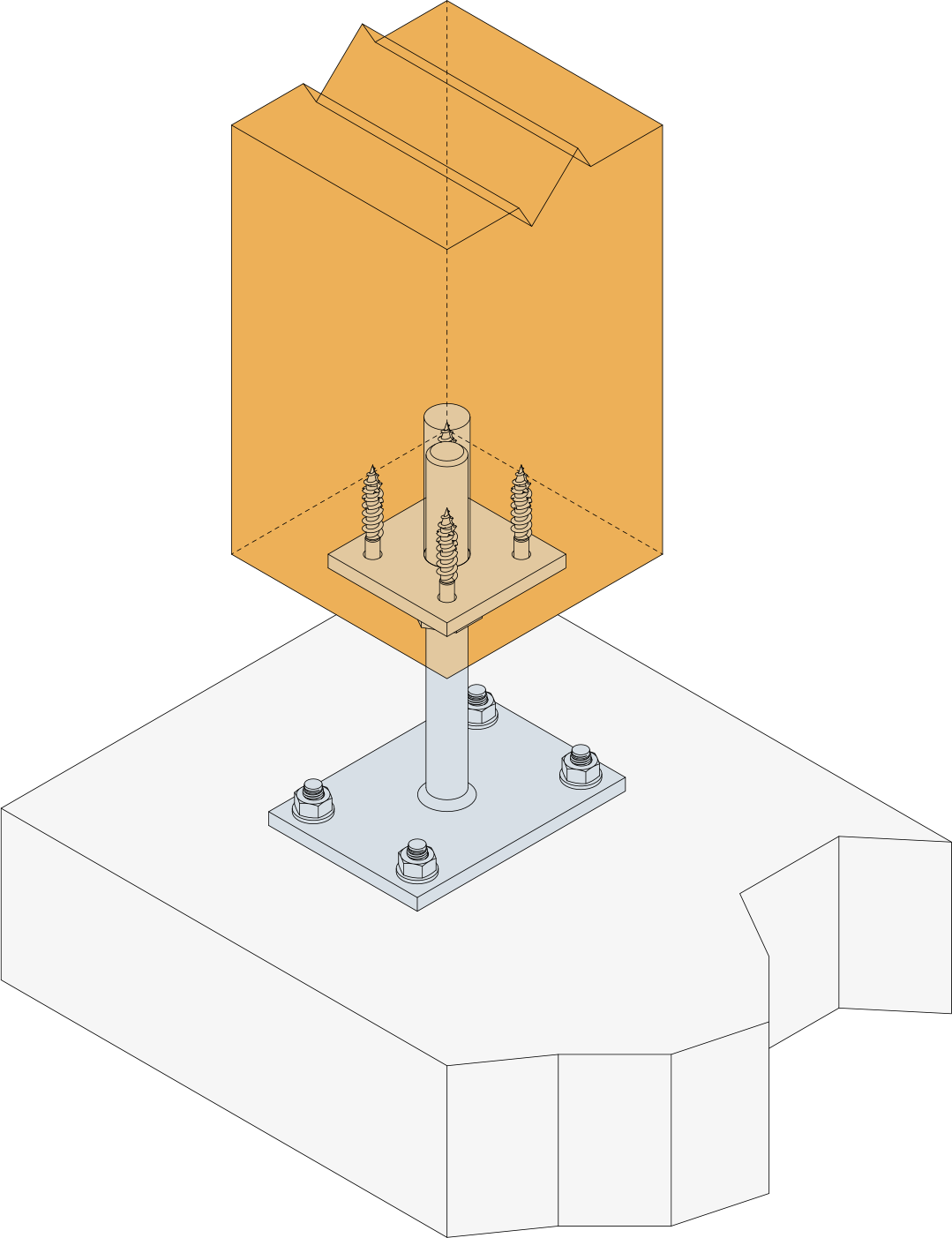

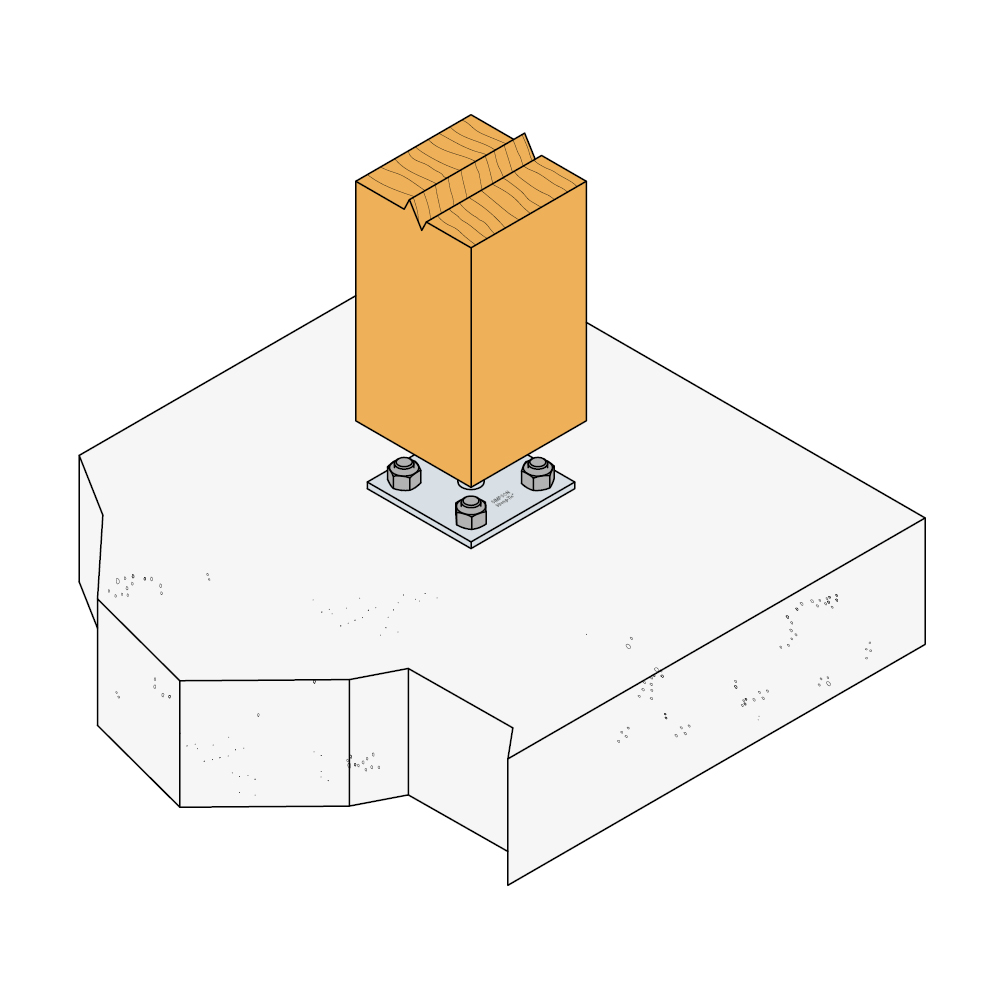

Montage
Certifiering
Prestandadeklaration (DoP)
product.doc.history.show
Environmental Product Declarations (EPD)
CAD och BIM-bibliotek
2D
PPB80G
-
-
-
-
-
PPB75G
-
-
-
-
PPB70G-R
-
-
-
-
3D
PPB80G
-
-
-
-
-
-
PPB75G
-
-
-
-
-
PPB70G-R
-
-
-
-
-
3D Simplified
PPB80G
-
-
-
-
-
PPB75G
-
-
-
-
-
Nailing Pattern
PPB80G
-
-
