BTC

Dold Balkbärare för betong

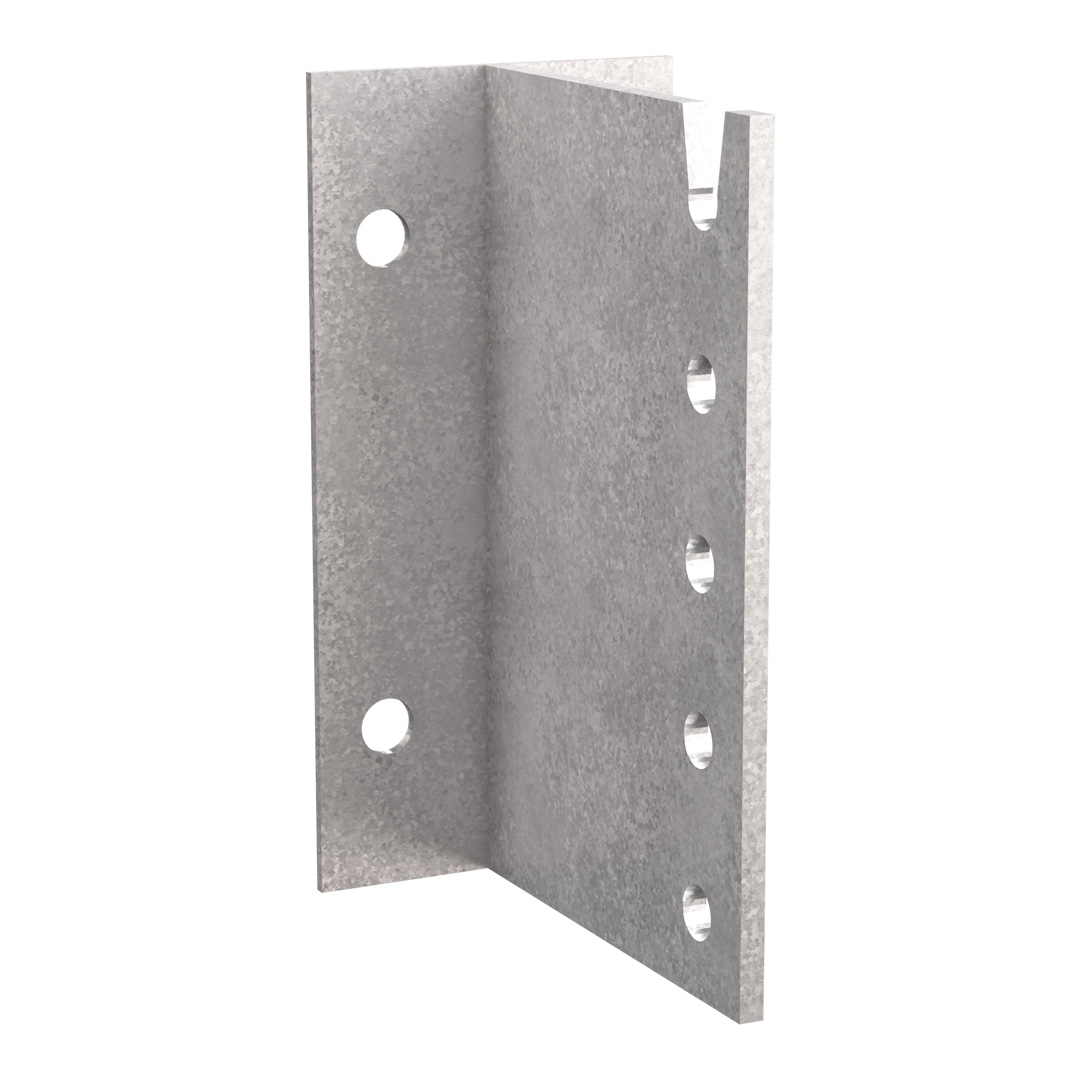

Balkbärare BT / BTN används för trä mot trä och BTC beslaget för trä mot betong som exempelvis balkavväxlingar. Det inslitsade beslaget skapar ett dolt montage och det går att designa knutpunkter med lodrät lutning på upp till 45°.

För aktuell balkdimension väljs en beslagshöjd på 40 mm mindre än denna för BTC.

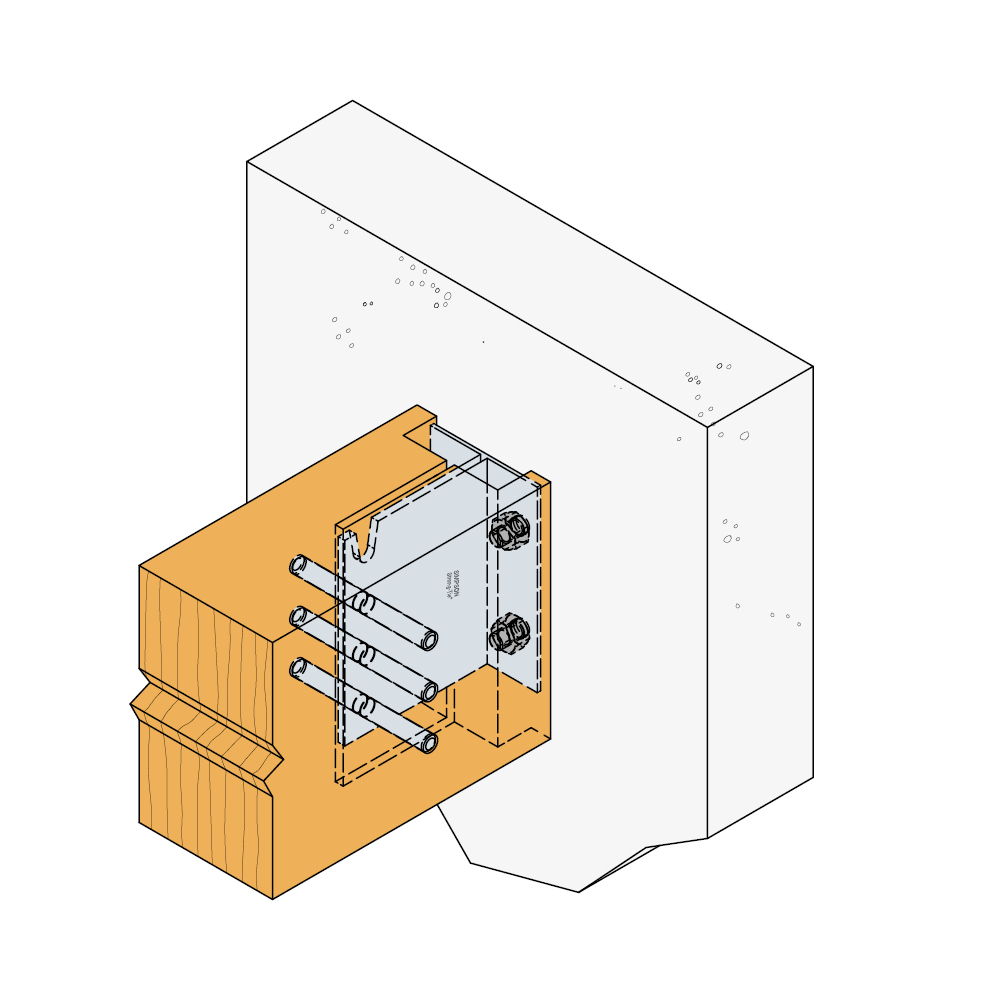

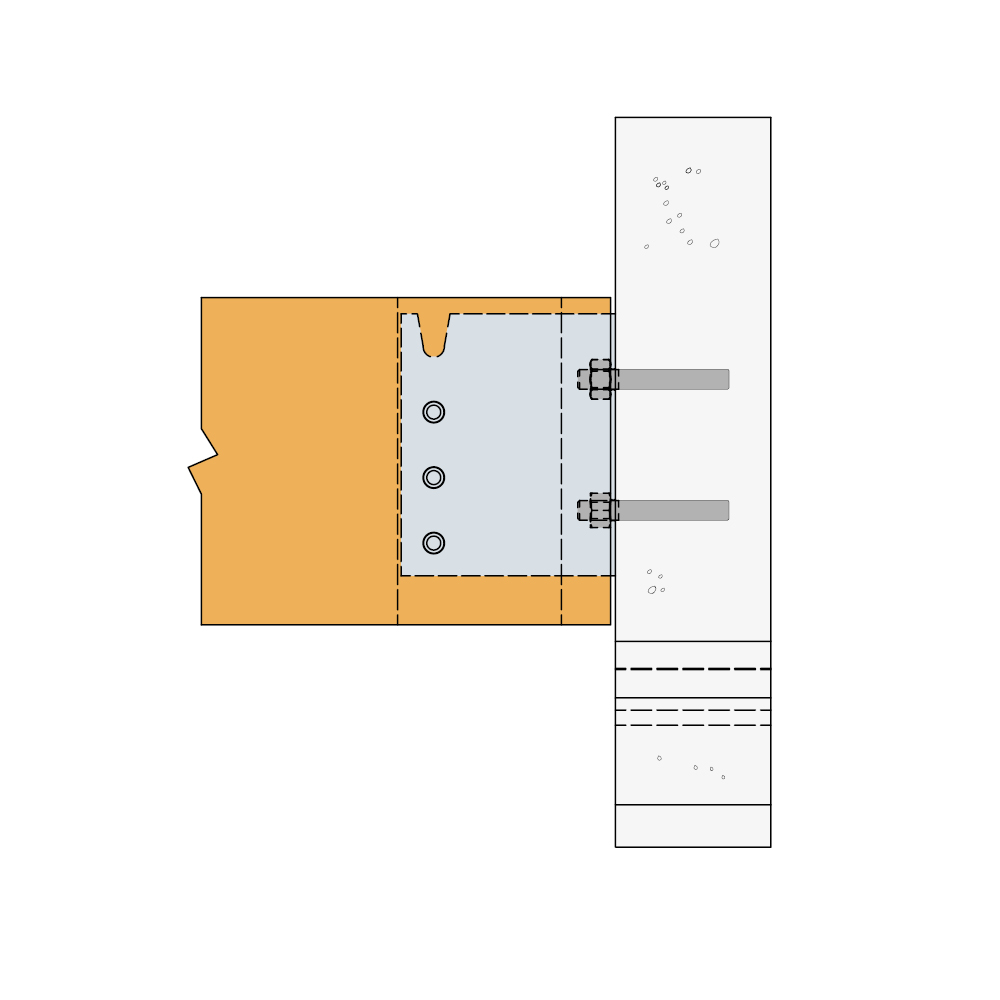

BTC beslagens primärbalk installeras med betongskruv alt. expanderbult Ø12,0 mm. Sekundärbalken monteras med STD dorn.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Electrogalvanized steel 20 µm

Eld, 60 min

EPD

Produktinformation

Bilder

Egenskaper

Material

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
Korrosionsskydd:
275 g/m2 på båda sidorna när zinkbeläggningens tjocklek är cirka 20 μm

Fördelar

De många olika monteringsmöjligheterna beskrivs i ETA 07/0245 och här är några av dem:

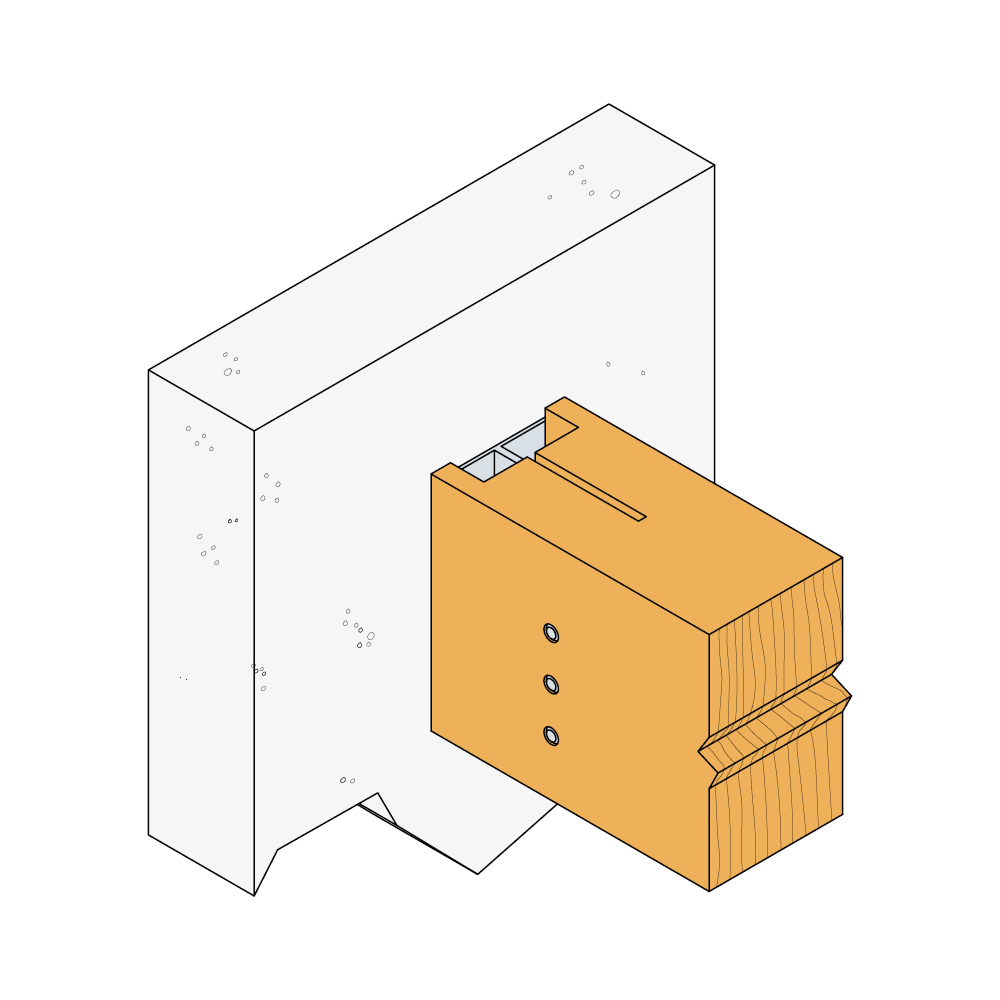

dold montering på betong
dold montering med minsta trätjocklek 100 mm eller 60 mm
många monteringsmöjligheter med balkar som lutar

Applikationer

Monteras på

Huvudbalk: betong
Sekundärbalk: trä

Användningsområden

Balkbärarna används till dold montering av sekundärbalkar på huvudbalkar eller stolpar
Det är möjligt att foga samman med lutningar på upp till 45°

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Teknisk data

Dimensioner

Mått


Art. nr.	Sekundärbalk storlek [mm]	Mått [mm]					Hål HB		Hål SB	Antal per förpackning	Vikt [kg]
	Höjd	A	B	C	t₁	t₂	Ø14	40-A1-A2-A3 [mm]	Ø13
	Min.	A	B	C	t₁	t₂	Ø14	40-A1-A2-A3 [mm]	Ø13
BTC120-B	160	120	131	96	3	6	2	40	3	15	1
BTC160-B	200	160	131	96	3	6	4	40-80	4	15	1.3
BTC200-B	240	200	131	96	3	6	4	40-120	5	12	1.7
BTC240-B	280	240	131	96	3	6	4	40-160	6	10	2

Karakteristisk bärförmåga

Art. nr.	Utspikning				Karakteristisk bärförmåga [kN]
	HB		SB		R_1,k						R_2,k
	-	Typ	-	Typ	Längden av dornen [mm]						Längden av dornen [mm]
	-	Typ	-	Typ	80	100	120	140	160	180	80	100	120	140	160	180
BTC120-B	2	Ø 12	3	STD12	11.5	12.7	14.2	15.8	17.2	17.2	7.7	8.5	9.5	10.5	11.5	11.5
BTC160-B	4	Ø 12	4	STD12	18.5	20.4	22.8	25.3	27.8	27.8	13.9	15.3	17.1	19	20.9	20.9
BTC200-B	4	Ø 12	5	STD12	26.7	29.4	32.7	36.4	40.3	40.3	21.4	23.5	26.2	29.1	32.2	32.2
BTC240-B	4	Ø 12	6	STD12	35.8	39.4	43.8	48.6	53.8	54.3	29.8	32.8	36.5	40.5	44.8	45.3

R_2,kkapaciteter beräknas som R_2,k = R_1,k x (antalet dorner - 1) / (antalet dorner).

Karakteristisk bärförmåga - R3.k och R4.k

Art. nr.	Utspikning				Karakteristisk bärförmåga [kN]							Karakteristisk bärförmåga [kN]
	HB		SB		R_3,k							R_4,k
	-	Typ	-	Typ	Längden av dornen [mm]
	-	Typ	-	Typ	60	80	100	120	140	160	180
BTC120-B	2	Ø 12	3	STD12	2.6	2.9	3.5	4	4.5	5.2	5.3	6,7/kmod
BTC160-B	4	Ø 12	4	STD12	3.2	3.9	4.4	5	5.9	6.5	7	13,4/kmod
BTC200-B	4	Ø 12	5	STD12	4	4.9	5.5	6.3	7.2	7.8	8.8	13,4/kmod
BTC240-B	4	Ø 12	6	STD12	4.8	5.7	6.6	7.5	8.4	9.1	10.4	13,4/kmod

Ankarnas motstånd och deras antal måste kontrolleras enligt ETA och typen av huvudbalk. Antalet ankare som anges i tabellen är det maximala. om deras motstånd är avgörande är det detta motsånd som ska beaktas för anslutningen.
