AB255HD

Förskjutningsvinkel till KL-Trä konstruktioner

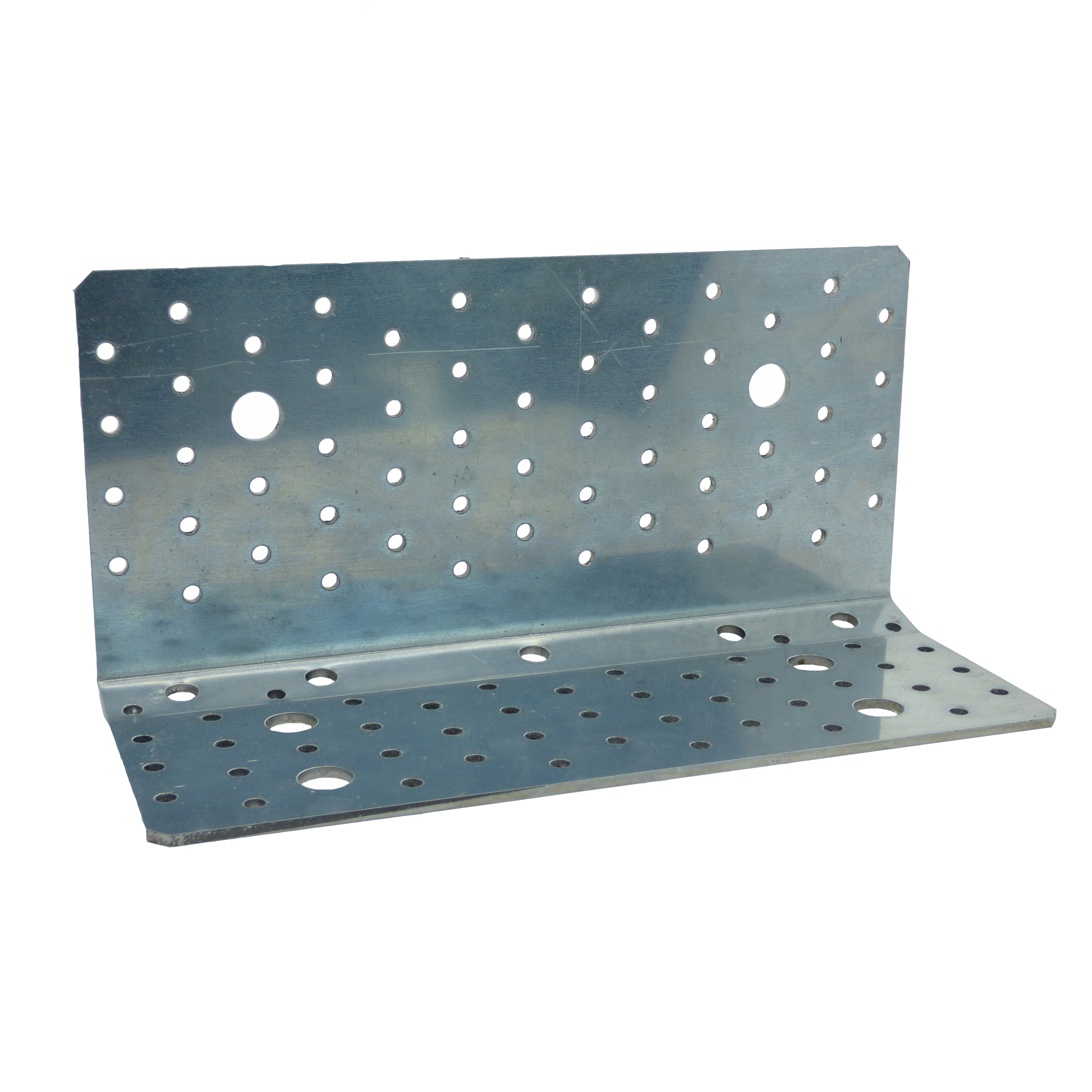

AB255HD vinkeln är speciellt utvecklad för KL-Trä konstruktioner. Den är flexibelt konstruerad och kan ta upp stora horisontella skjuvkrafter (F2 / F3).

CE-märkt
Tekniskt avtal
Användningsklass 2
Indoor
Electrogalvanized steel Z275

Produktinformation

Bilder

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 på båda sidorna motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Optimal för KL-Trä byggnader
  • Stor flexibilitet : kan användas i både Trä till Trä samt Trä till betong montage
  • Hög kapacitet: F2/3 och F1

Applikationer

Monteras på

KL-Trä, Massivt trä, Limträ etc


Användningsområden

  • KL-Trä och konstruktionsträ

Teknisk data

Dimensioner

Mått

Art. nr. DB nr. Mått [mm] Hål, fik A Hål, flik B
A B C t Ø5 Ø14 Ø5 Ø9 Ø14
AB255HD211242112310025535624154

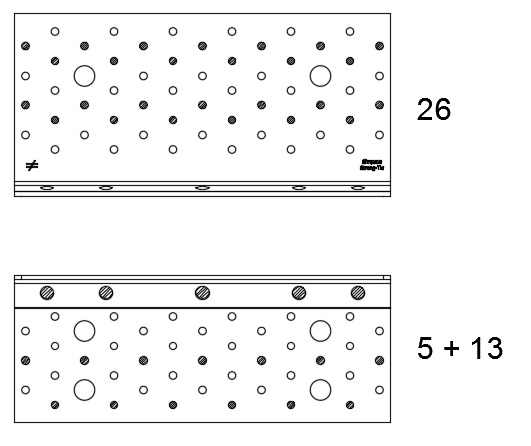

Karakteristisk bärförmåga trä till trä - 1st vinkelbeslag - Utspikningsmönster 1

Art. nr. Karakteristisk bärförmåga - Trä till trä - Utspikningsmönster 1
Utspikning Karakteristisk bärförmåga - Trä C24 - 1st vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k R5.k
Antal Typ Antal Typ Antal Typ CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD26CNA/CSA5ESCRFTC8.0x14013CNA/CSAmin (47.0 ; 56/kmod)min (51.0 ; 56/kmod)min (51.0 ; 56/kmod)min (51.0 ; 56/kmod)3542.945.74613.9/kmod^0.813.9/kmod^0.813.9/kmod^0.813.9/kmod^0.8min (6.6 ; 9.2/kmod)min (8.7 ; 9.2/kmod)min (10.9 ; 9.2/kmod)9.2/kmod

Bärförmågan i tabelen ovan kan användas förutsat att elementet inte kan rotera.

Bärförmågor för R1.k är giltliga för alla valmöjligheter oavsett utspikningsmönster av CNA/CSA i flik B.

Bärförmågor för andra längder av skruv typ: ESCRFTC finns tillgängliga i ETA.



Karakteristisk bärförmåga trä till trä - 1st vinkelbeslag - Utspikningsmönster 2

Art. nr. Karakteristisk bärförmåga - Trä till trä - Utspikningsmönster 2
Utspikning Karakteristisk bärförmåga - Konstruktionsträ C24 - 1 vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k R5.k
Antal Typ Antal Typ Antal Typ CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD30CNA/CSA5ESCRFTC8.0x20013CNA/CSAmin (54.2 ; 56/kmod)min (66.4 ; 56/kmod)min (70.8 ; 56/kmod)min (72.4 ; 56/kmod)37.746.549.753.513.9/kmod^0.813.9/kmod^0.813.9/kmod^0.813.9/kmod^0.8min (10.2 ; 9.2/kmod)min (13.5 ; 9.2/kmod)min (16.8 ; 9.2/kmod)9.2/kmod

Bärförmågan i tabelen ovan kan användas förutsat att elementet inte kan rotera.

Bärförmågor för R1.k är giltliga för alla valmöjligheter oavsett utspikningsmönster av CNA/CSA i flik B.

Bärförmågor för andra längder av skruv typ: ESCRFTC finns tillgängliga i ETA.

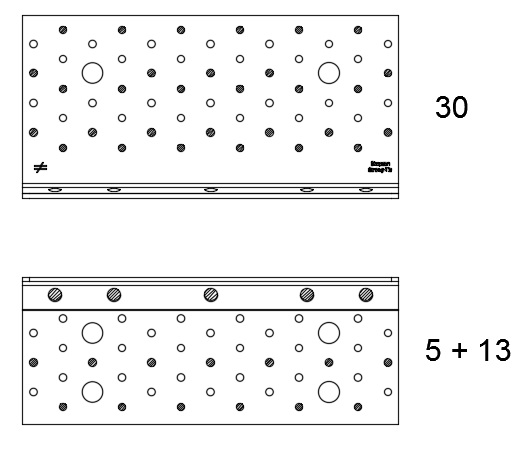

Karakteristisk bärförmåga trä till trä - 1st vinkelbeslag - Utspikningsmönster 3

Art. nr. Karakteristisk bärförmåga - Trä till trä - Utspikningsmönster 3
Utspikning Karakteristisk bärförmåga - Konstruktionsträ C24 - 1 vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k R5.k
Antal Typ Antal Typ Antal Typ CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA5.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA5.0x50
AB255HD26CNA/CSA3ESCRFTC8.0x20013CNA/CSAmin (46.8 ; 56/kmod)min (46.8 ; 56/kmod)min (46.8 ; 56/kmod)min (46.8 ; 56/kmod)28.332.432.443.413.9/kmod^0.813.9/kmod^0.813.9/kmod^0.813.9/kmod^0.8min (6.5 ; 9.2/kmod)min (8.7 ; 9.2/kmod)min (10.8 ; 9.2/kmod)9.25/kmod

Bärförmågan i tabelen ovan kan användas förutsat att elementet inte kan rotera.

Bärförmågor för R1.k är giltliga för alla valmöjligheter oavsett utspikningsmönster av CNA/CSA i flik B.

Bärförmågor för andra längder av skruv typ: ESCRFTC finns tillgängliga i ETA.

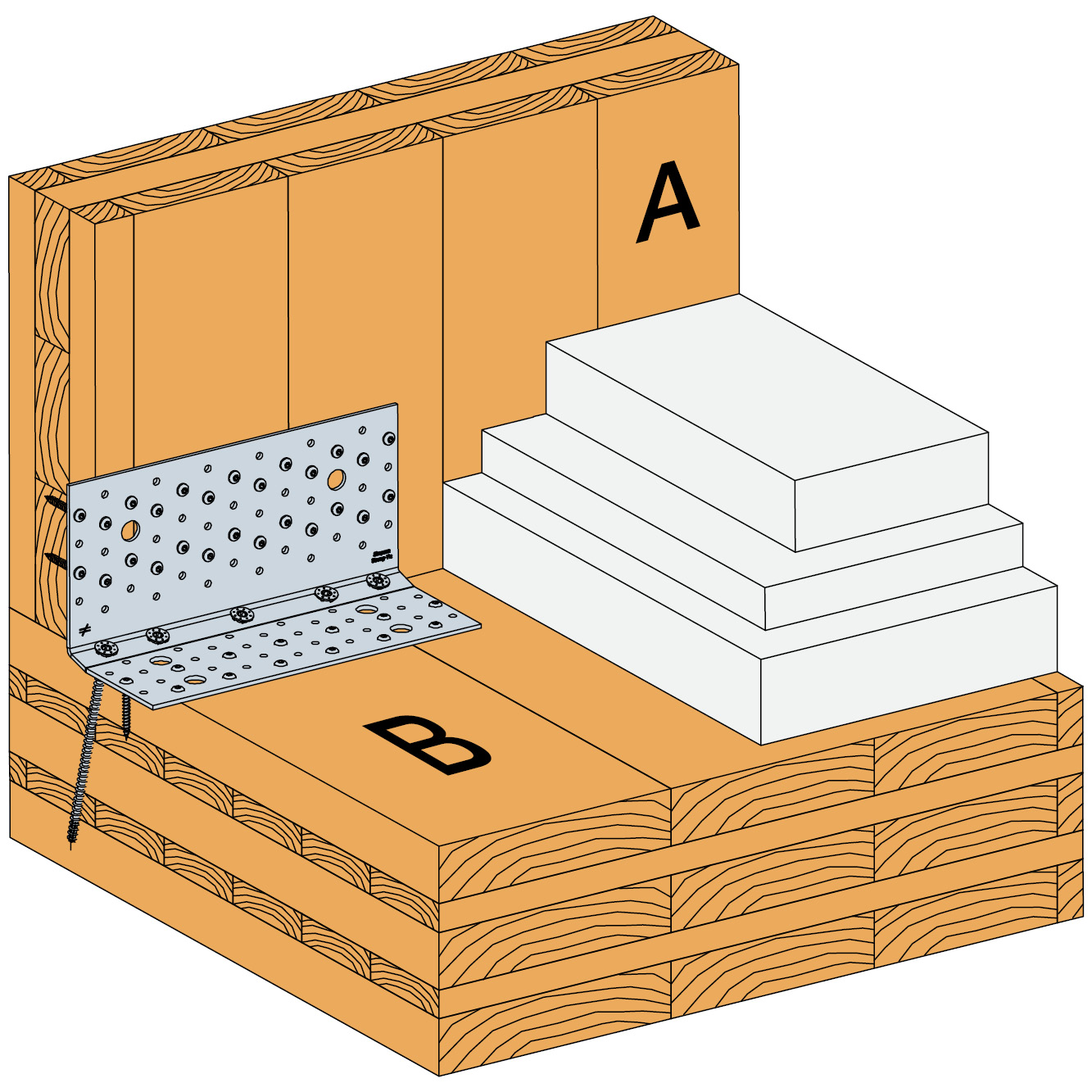

Montage

Montage

Fastsättning

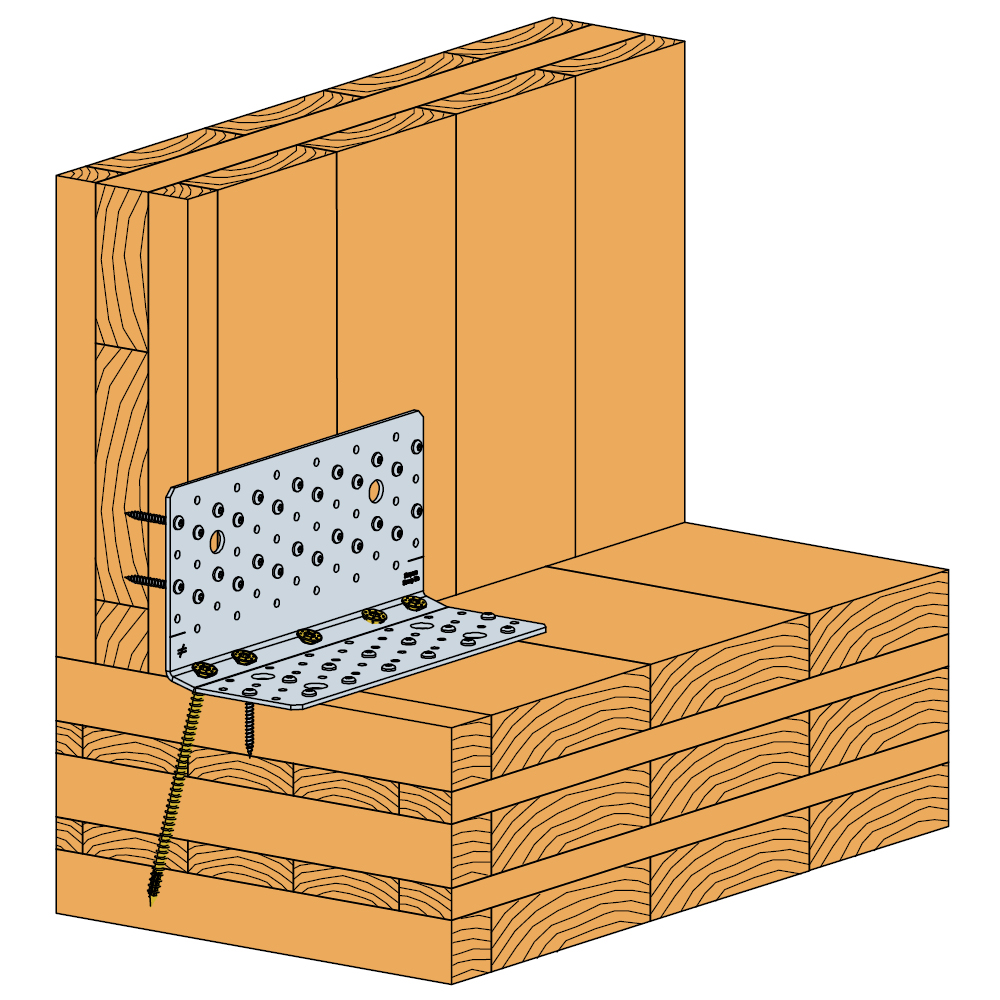

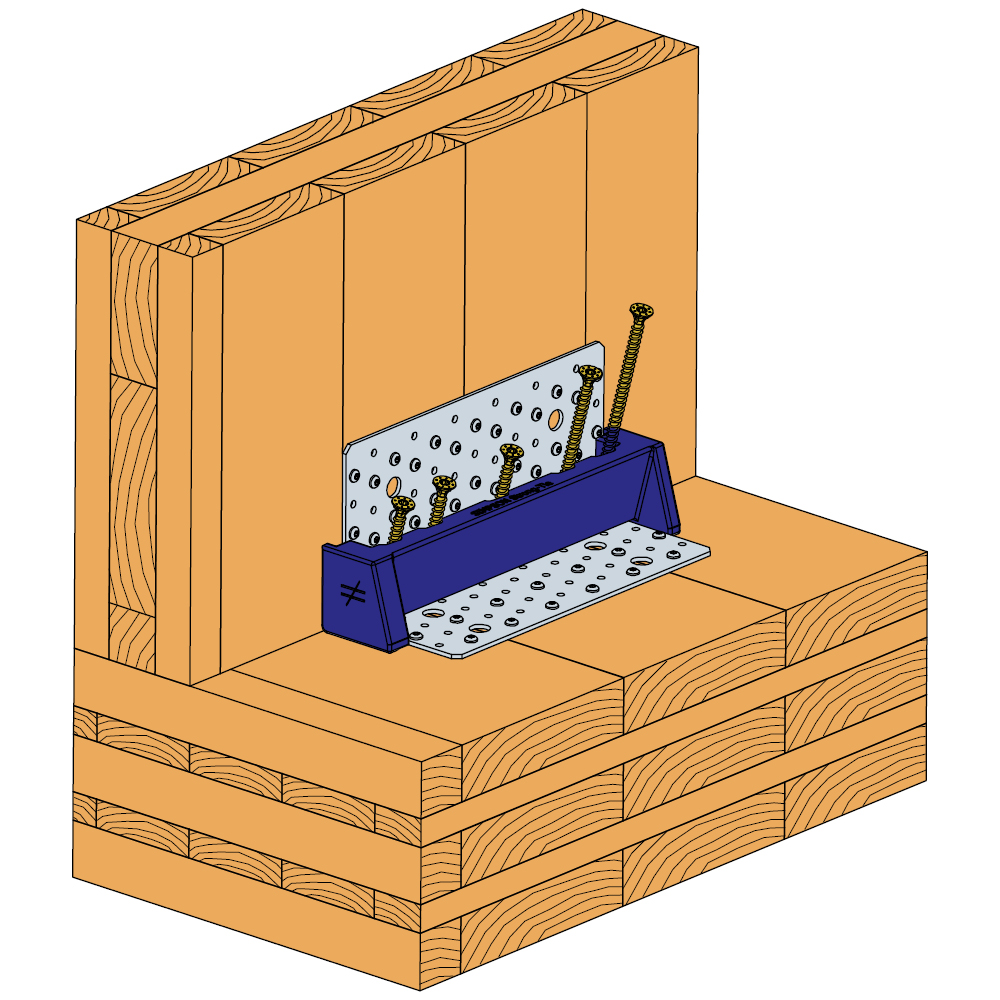

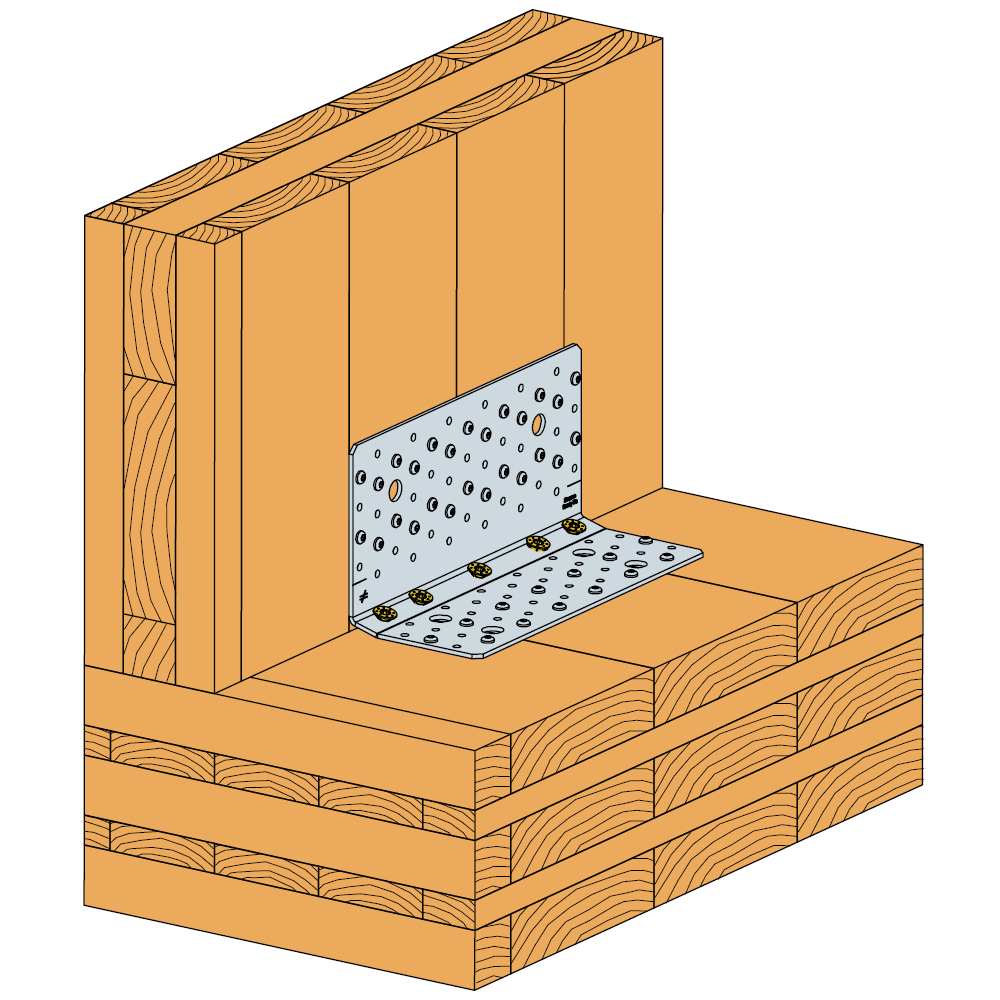

För att montera AB255HD till KL-Trä element, används ankarskruvar CSA5,0x50 samt 5 st helgängade skruvar typ: ESCRFTC 8.0x160 som är fixerade i den vinklade delen.



Installation

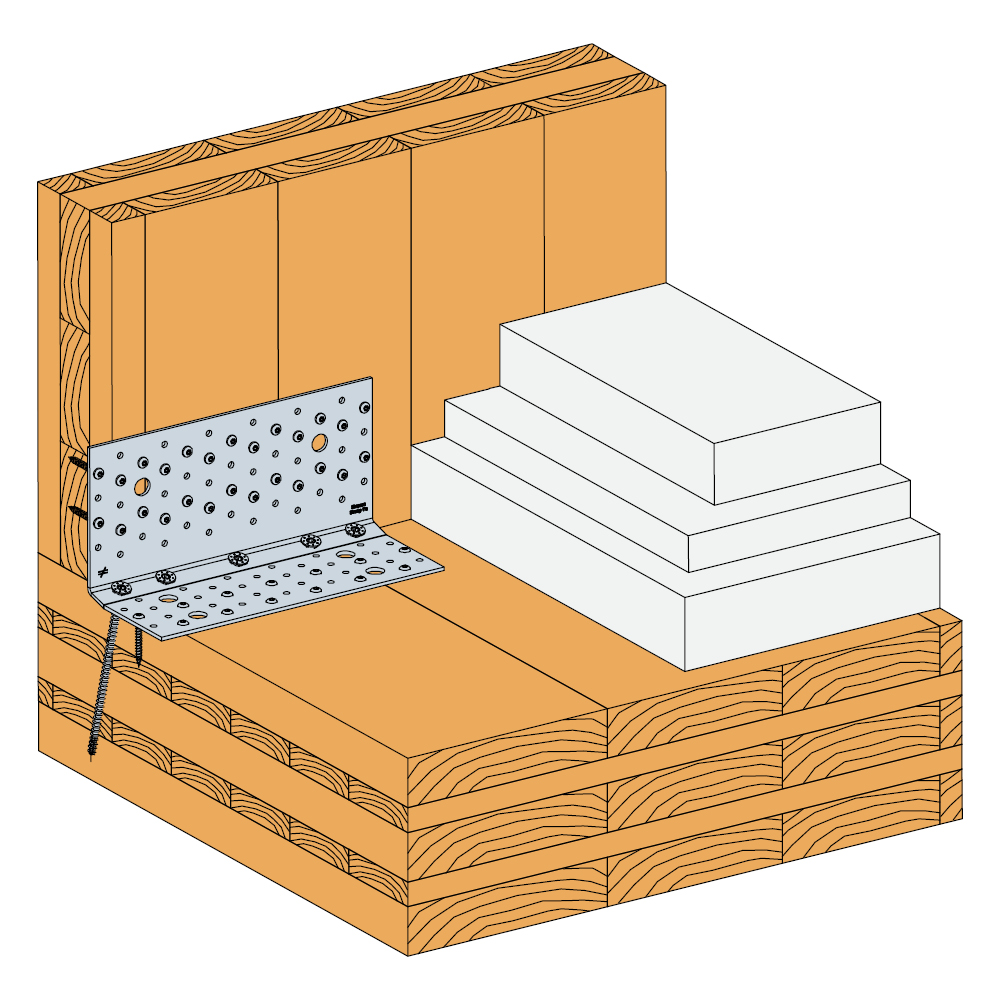

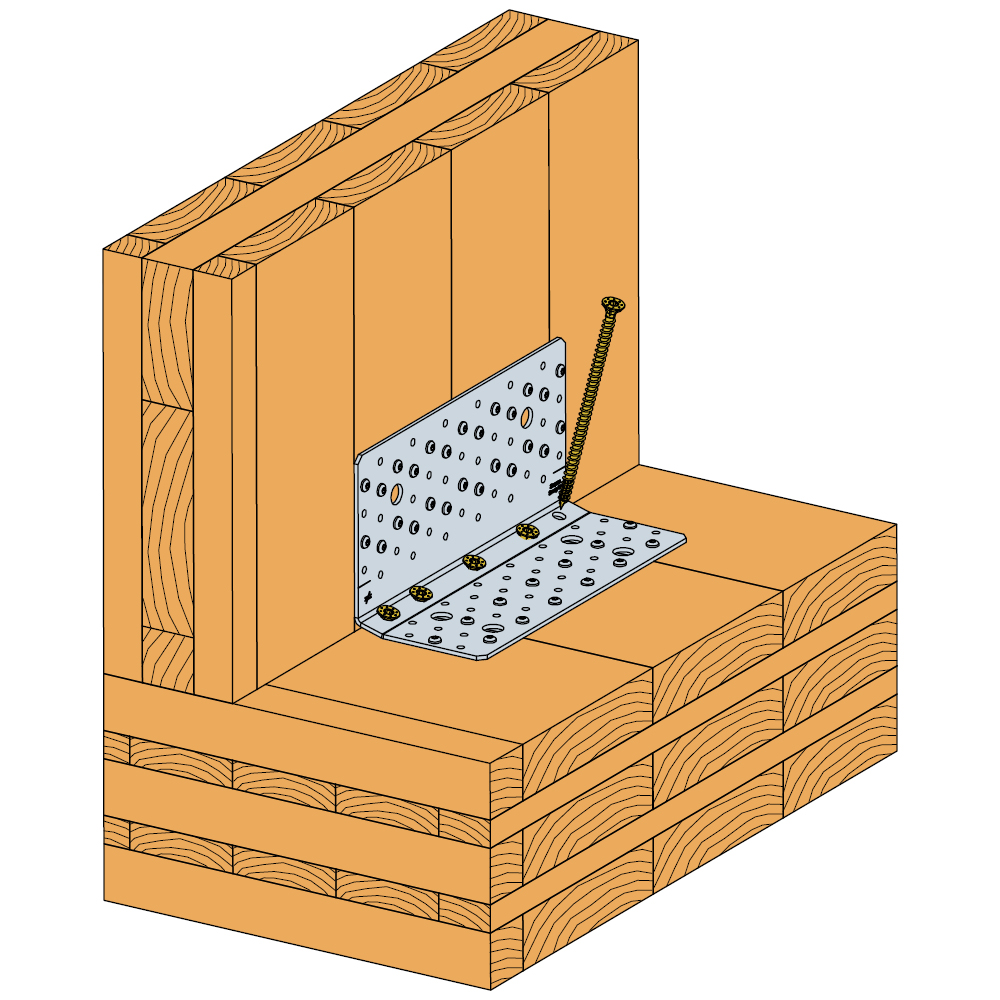

Först monteras ankarskruvar CSA eller ankarspikar CNA. Efter det monteras de helgängade skruvarna typ: ESCRFTC8.0.

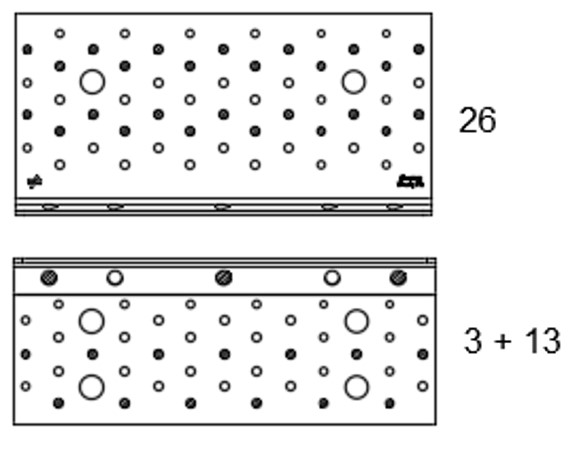

Utspikningsmönster visas nedan
