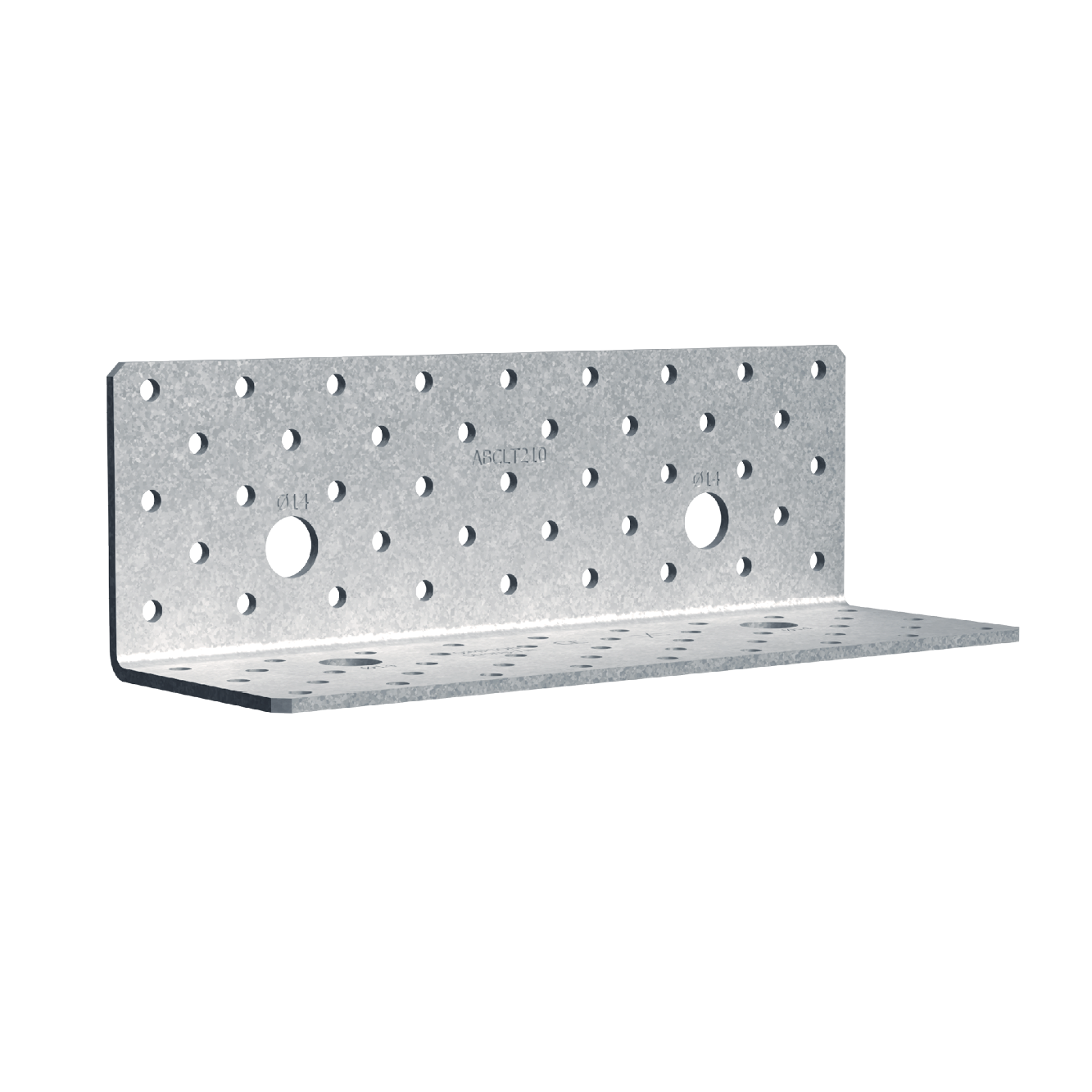

ABCLT

Vinkelbeslag med låg profil för KL-trä

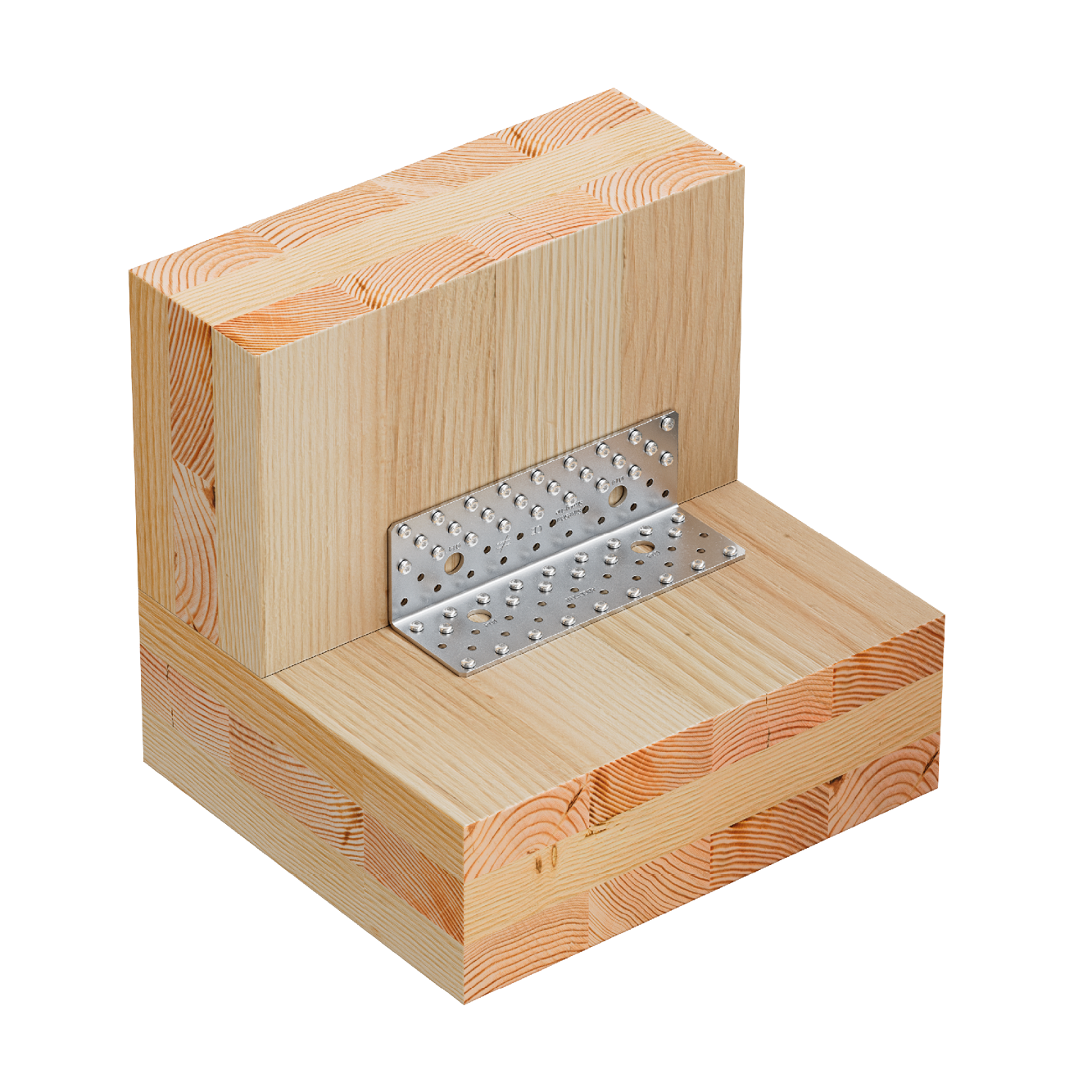

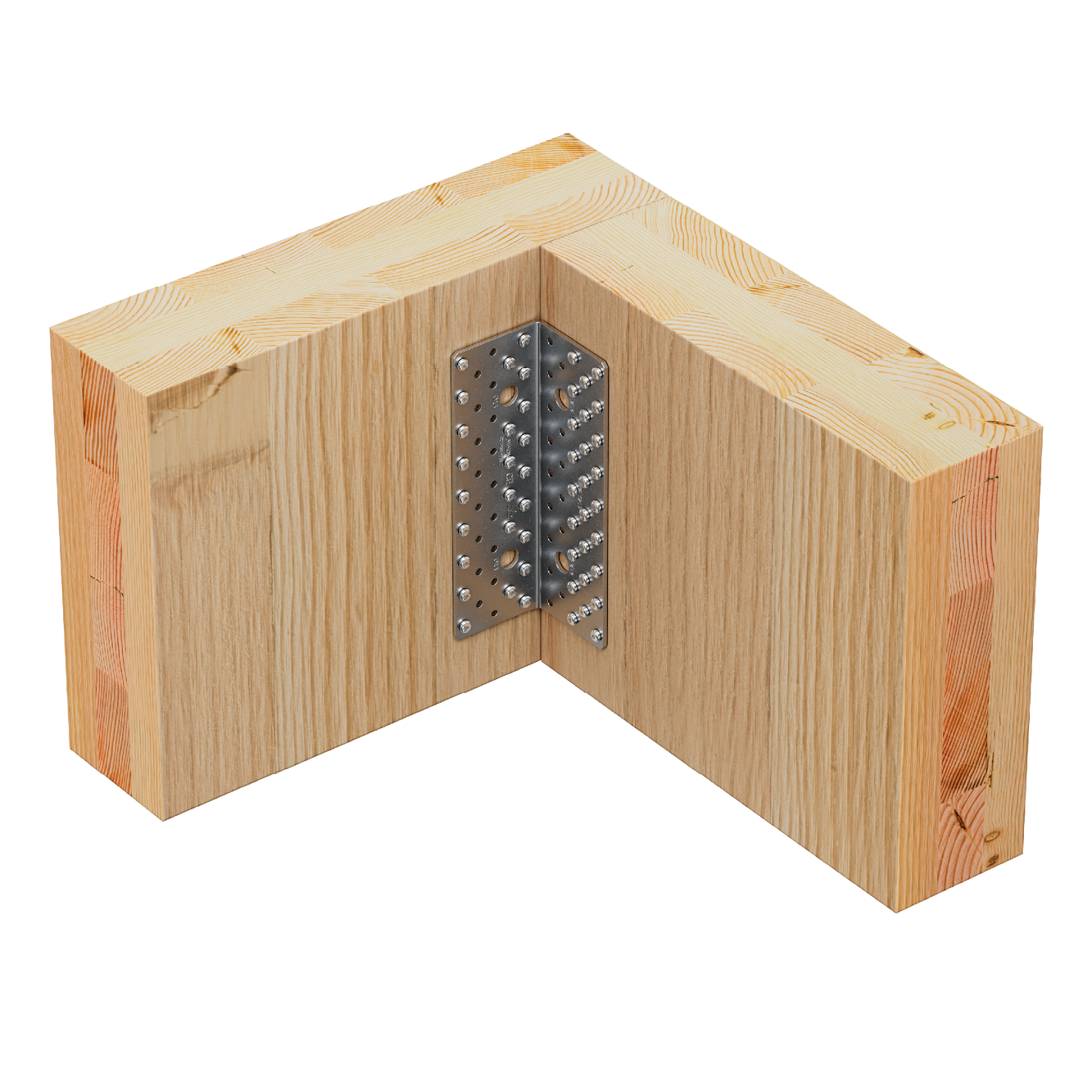

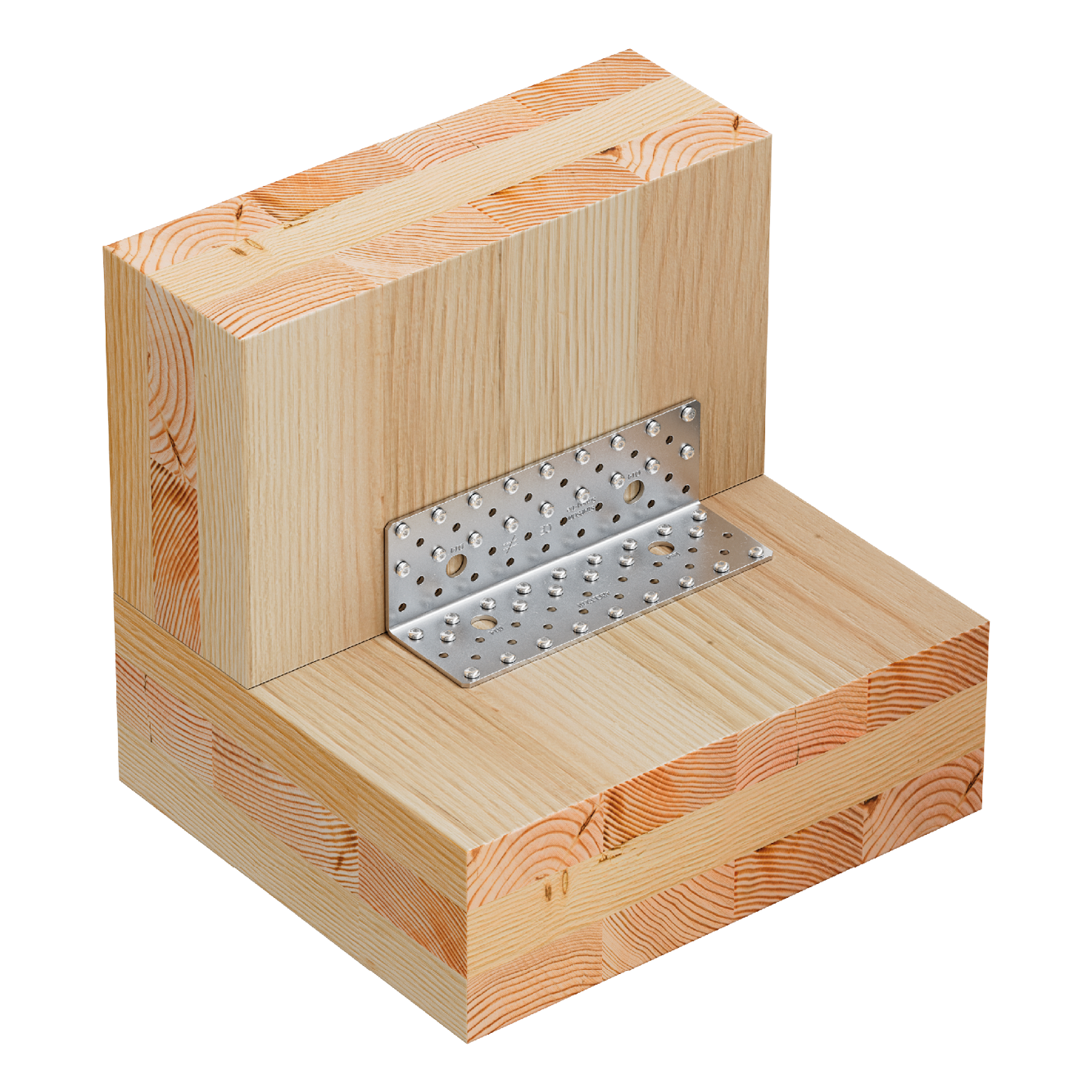

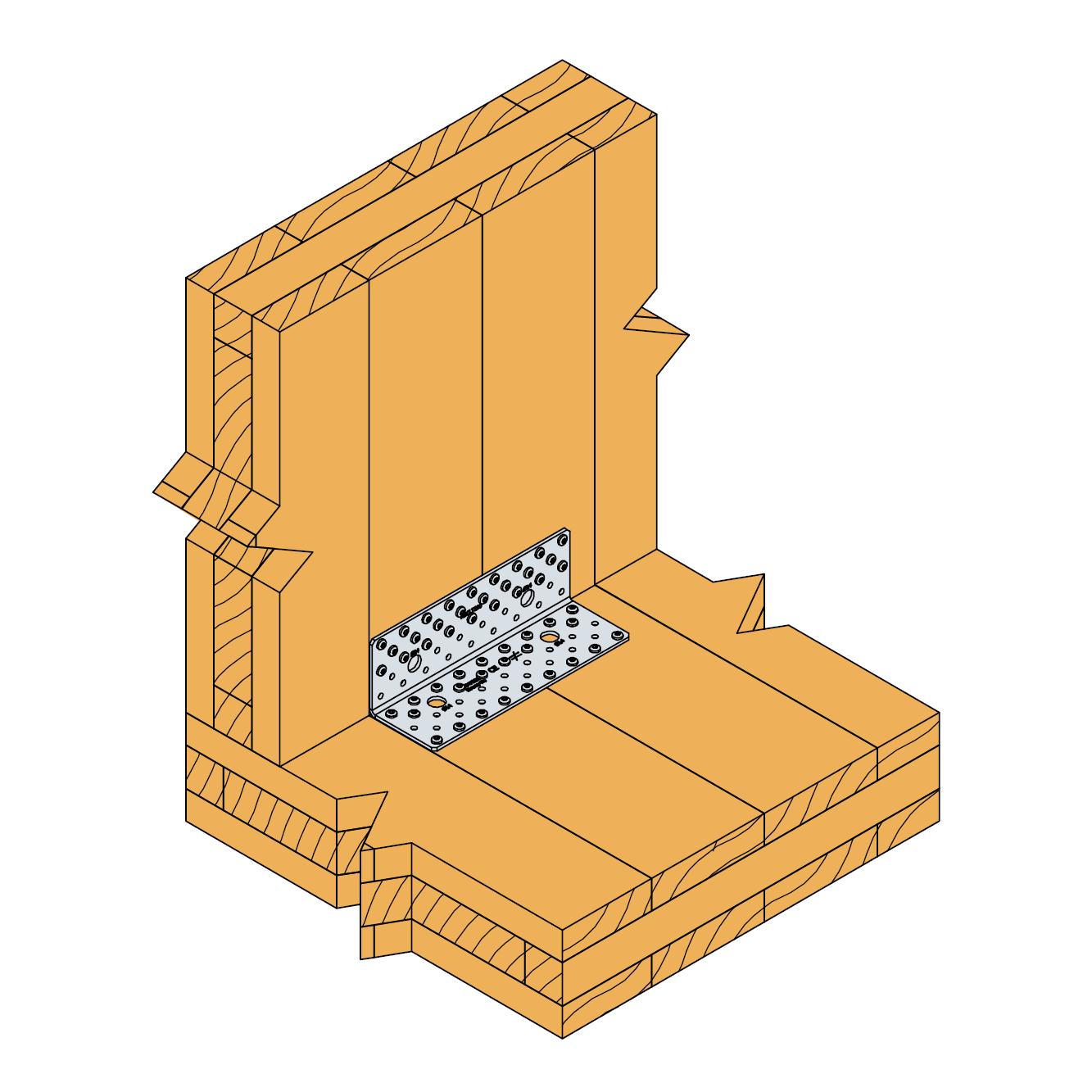

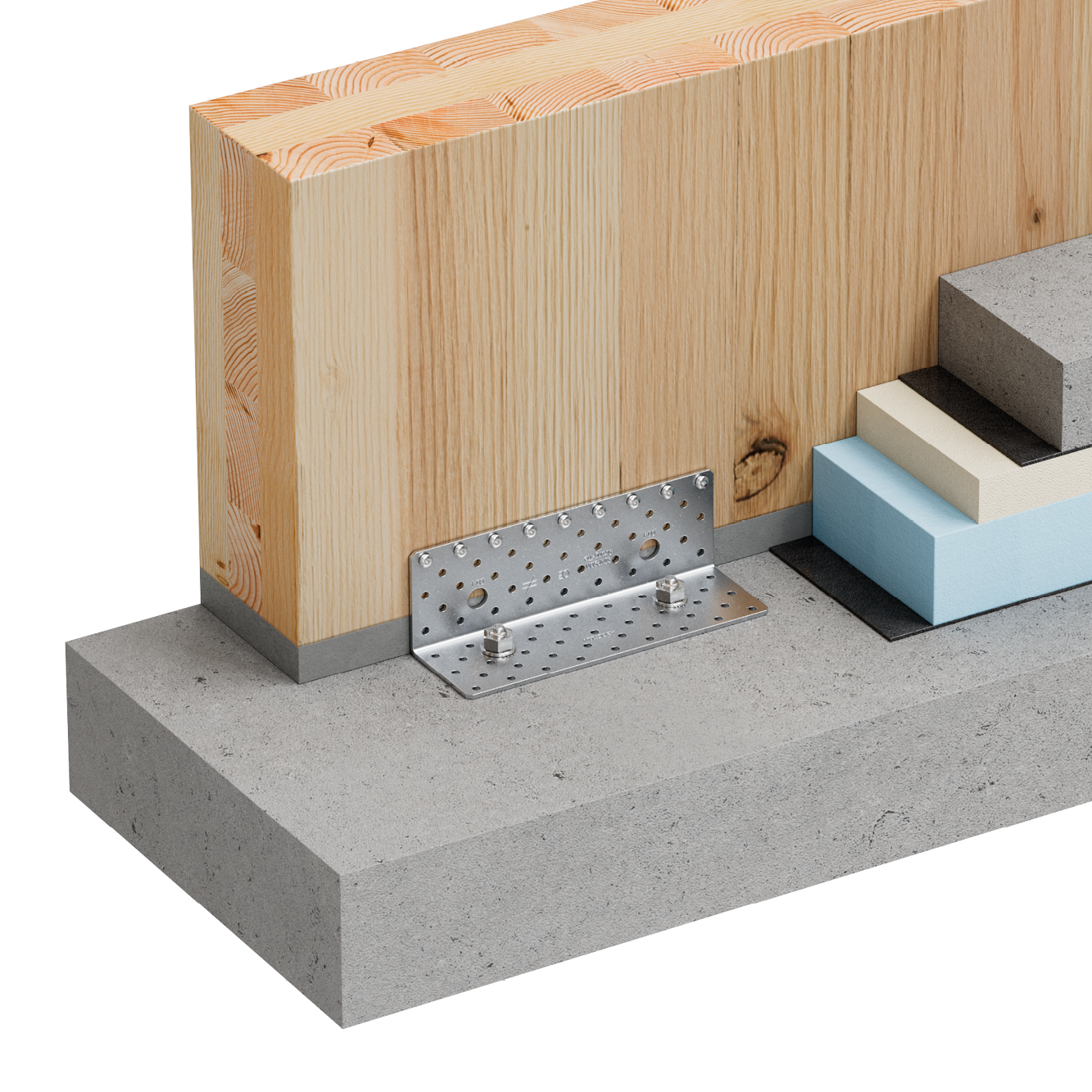

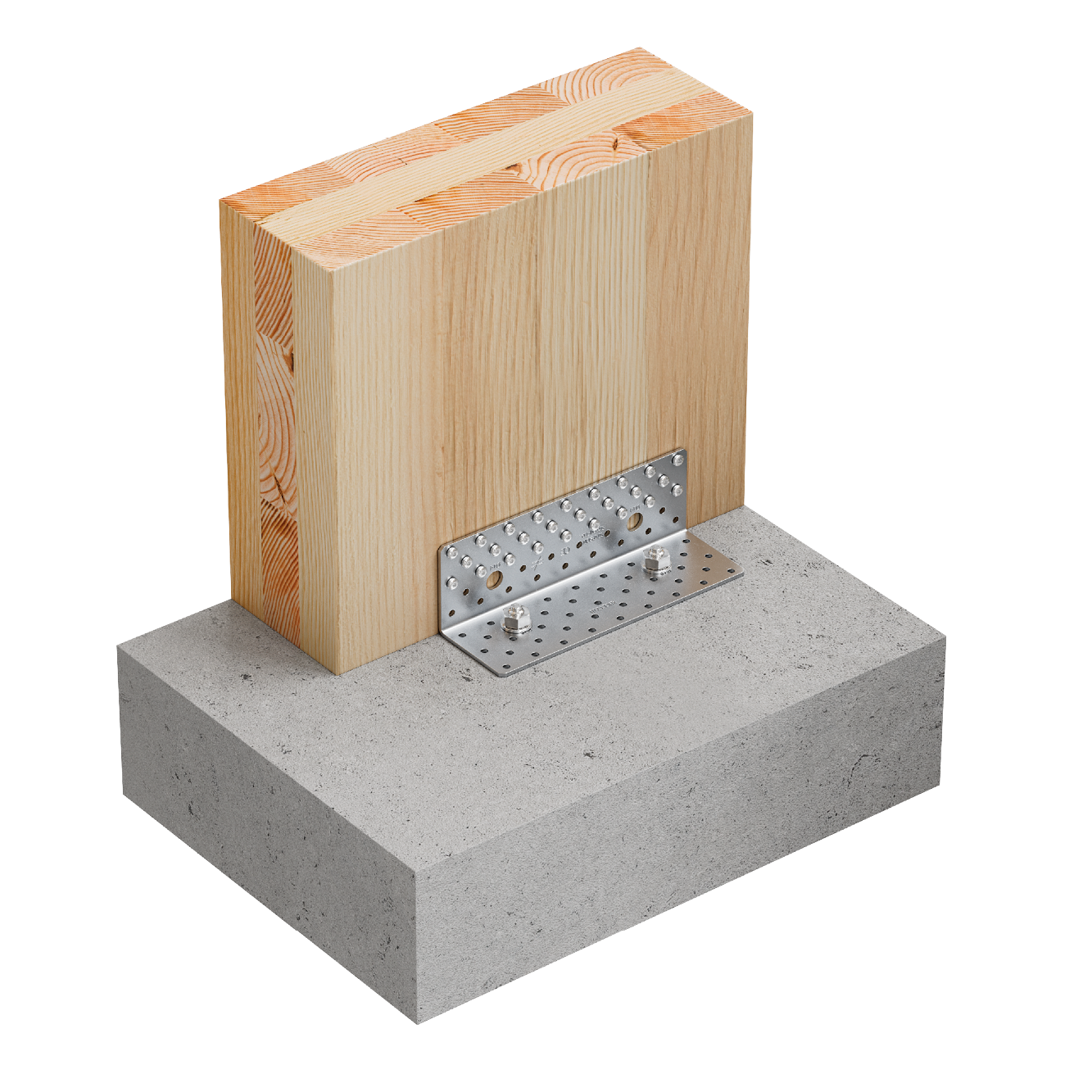

ABCLT är speciellt utvecklat för KL-träkonstruktioner och är en komplett lösning för att montera KL-träpaneler mot bjälklag av KL-trä eller betong.

Med en höjd på endast 70 mm är beslaget optimalt att använda för vägg mot golv. Den låga höjden möjliggör att beslaget kan döljas i undergolv samtidigt som det har hög bärförmåga.

Tekniskt datablad

CE-märkt

Tekniskt avtal

Användningsklass 2

Electrogalvanized steel Z275

EPD

Produktinformation

Bilder

Egenskaper

Material

Galvaniserat stål: S250GD+Z275 enligt EN 10346

Fördelar

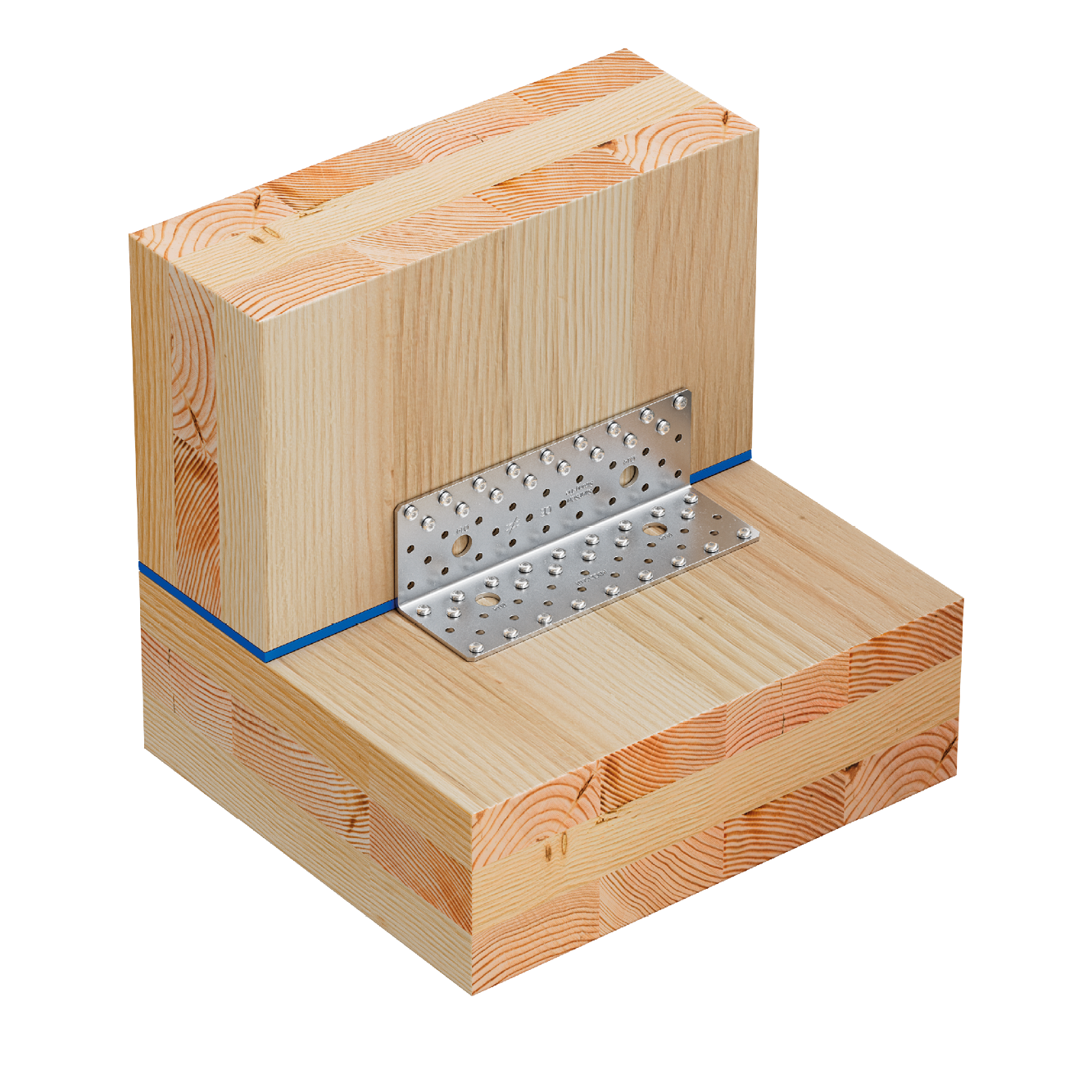

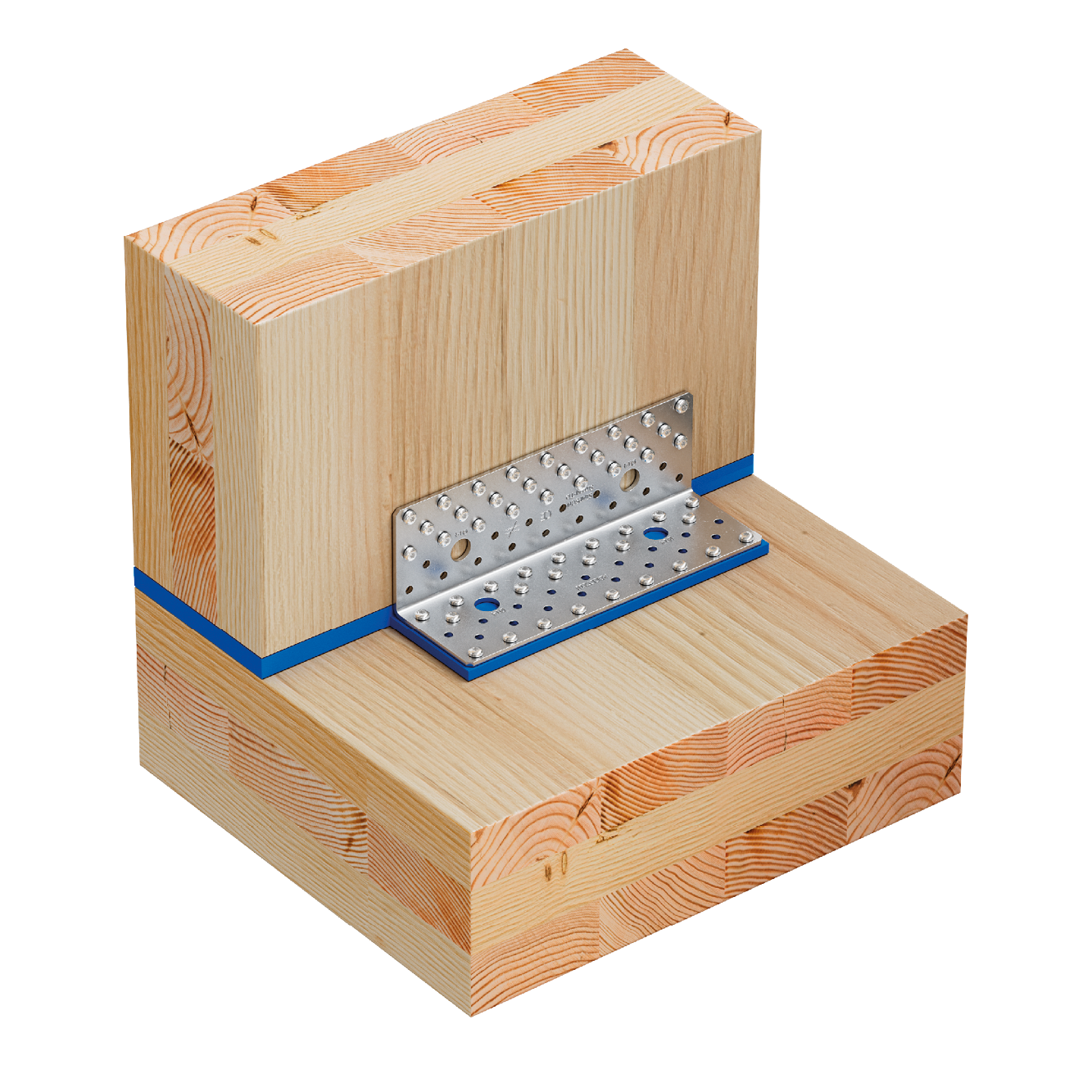

Tillåter upp till 25 mm mellanliggande lager, till exempel betongpågjutning/syll

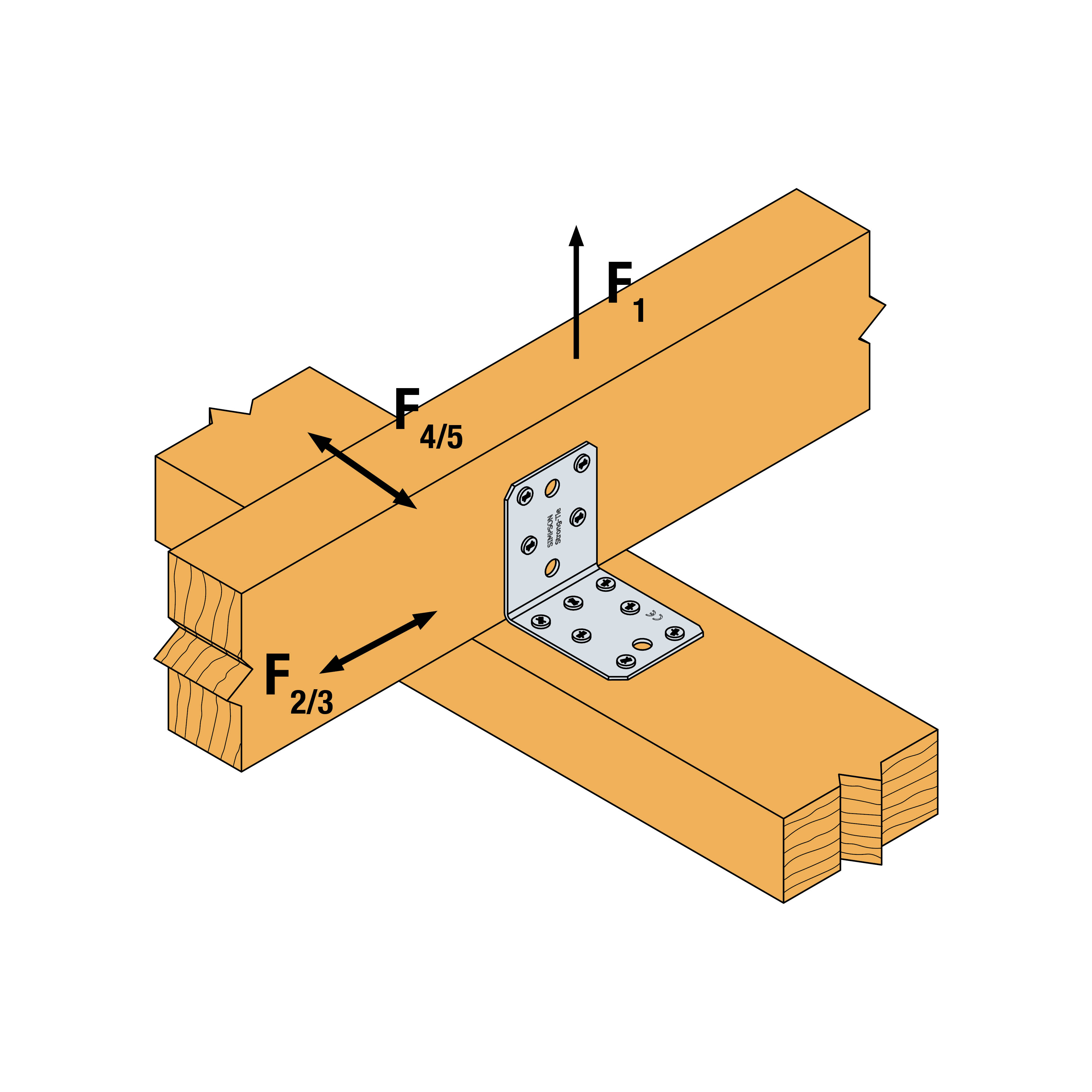

Hög prestanda för horisontella (F2/F3) och vertikala (F1) lastriktningar.
Låg profil - beslaget och installationen kan döljas i undergolv, vilket framhäver träets naturliga egenskaper.

Applikationer

Lämplig för

Primärelement: KL-trä, betong, stål, osv.
Sekundärelement: KL-trä

Användningsområden

KL-trä

Teknisk data

Dimensioner

Övrig teknisk data

Kontakta din lokala tekniska avdelning för mer information.

Dimensioner

Art. nr.	Dimensioner [mm]				Hål flik A		Hål flik B		Vikt [kg]
Art. nr.	A	B	C	t	Ø5 [mm]	Ø14 [mm]	Ø5 [mm]	Ø14 [mm]	Vikt [kg]
ABCLT210	69	69	210	3	41	2	41	2	0.587

Karakteristisk bärförmåga - KL-trä till KL-trä - 1 beslag - Spikmönster 1

Art. nr.	Karakteristisk bärförmåga - KL-trä till KL-trä - Spikmönster 1
	Fästelement		Karakteristisk bärförmåga - KL-trä - 1 beslag per fog [kN]
	Flik A	Flik B	R_1.k							R_2.k = R_3.k							R_4.k			R_5.k
	Antal	Antal	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
ABCLT210	26	24	-	-	-	-	17.7	20.7	26.9	30.4	33.9	40.6	43.2	36.4	41.2	48.2	31.5	31.5	31.5	8.3	10.5	15,7/kmod

Karakteristisk bärförmåga - KL-trä till KL-trä - 1 beslag - Spikmönster 1 med SIT

Art. nr.	Karakteristisk bärförmåga - KL-trä till KL-trä - Spikmönster 1 med SIT
	Fästelement		Karakteristisk bärförmåga - KL-trä till KL-trä - 1 beslag per fog [kN]
	Flik A	Flik B	R_1.k							R_2.k = R_3.k
	Antal	Antal	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50
ABCLT210	26	24	-	-	-	-	15	17.6	22.7	23.5	26.2	31.4	33.4	28.2	31.8	37.2

Karakteristisk bärförmåga - KL-trä till KL-trä - 1 beslag - Spikmönster 2

Art. nr.	Karakteristisk bärförmåga - KL-trä till KL-trä - Spikmönster 2
	Fästelement		Karakteristisk bärförmåga - KL-trä - 1 beslag per fog [kN]
	Flik A	Flik B	R_1.k							R_2.k = R_3.k
	Antal	Antal	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50
ABCLT210	18 (9)	18	4.4	5.3	7.1	8.9	15.2	17.8	23	21.8	24.2	29.1	30.9	26.1	29.5	34.5

Karakteristisk bärförmåga - KL-trä till KL-trä - Spikmönster 3 med SIT

Art. nr.	Karakteristisk bärförmåga - KL-trä till KL-trä - Spikmönster 3 med SIT
	Fästelement		Karakteristisk bärförmåga - KL-trä - 1 beslag per fog [kN]
	Flik A	Flange B	R_1.k							R_2.k = R_3.k
	Antal	Antal	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50
ABCLT210	17	24	4.3	5.3	7	8.7	15	17.6	22.7	19.5	21.7	26	27.7	23.3	26.4	30.8

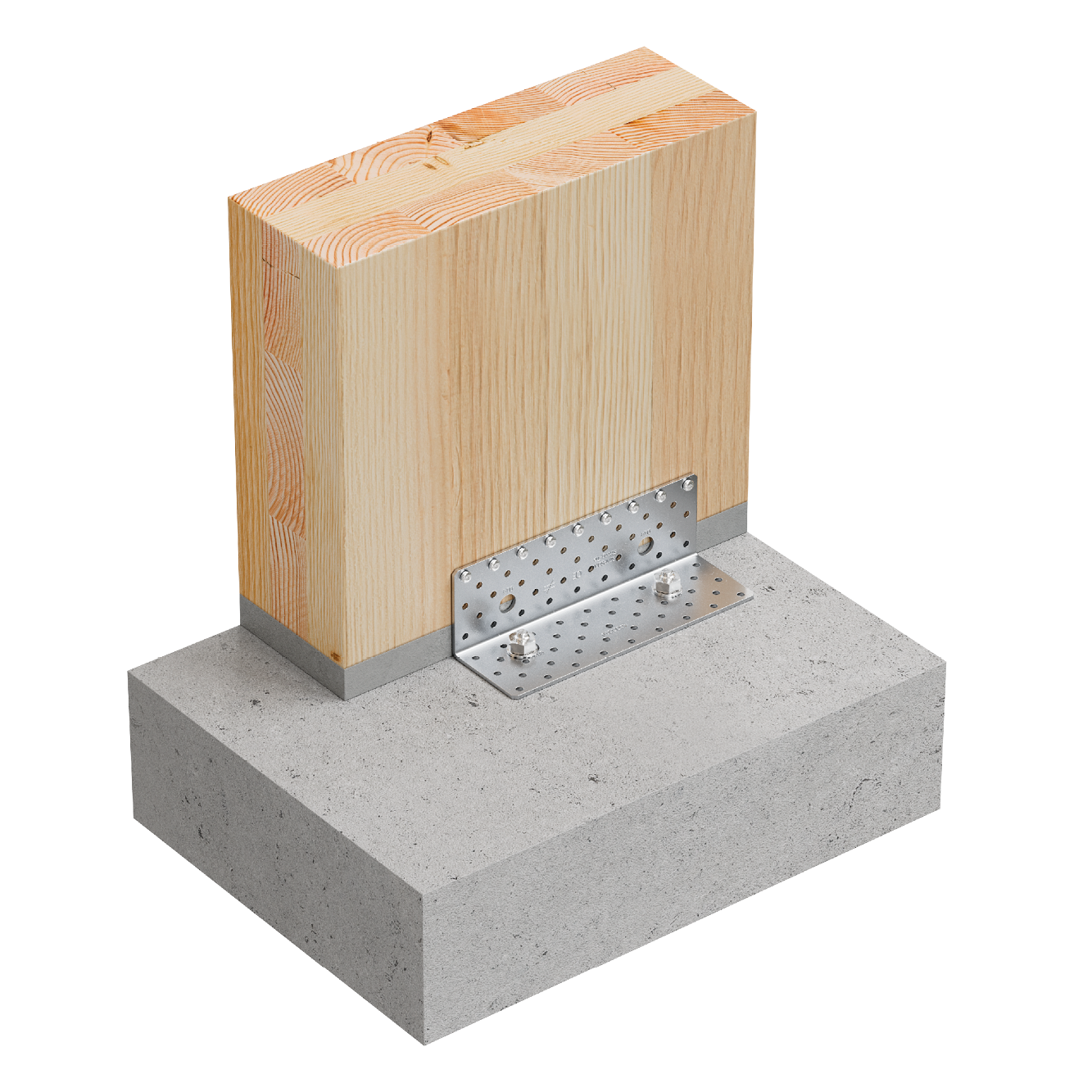

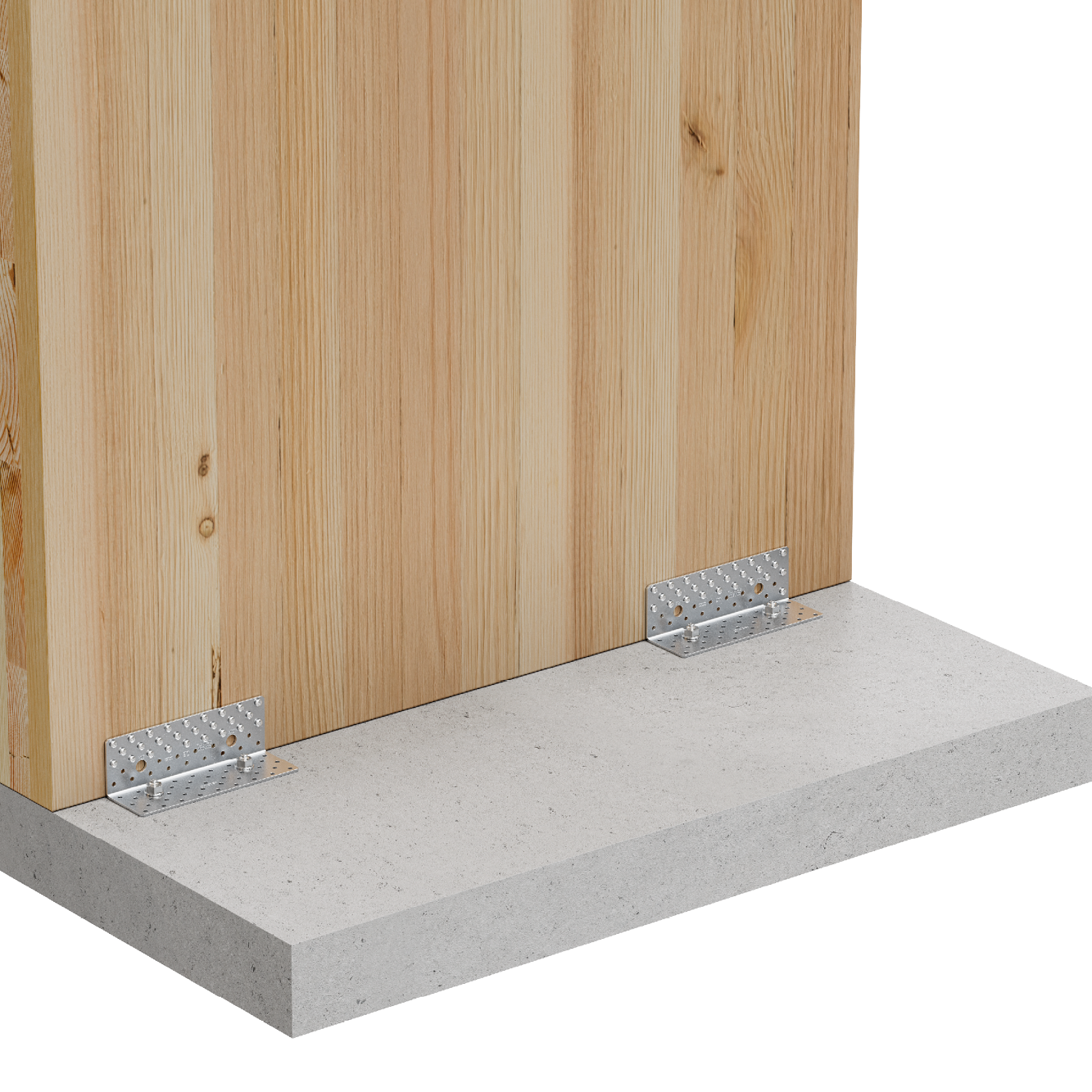

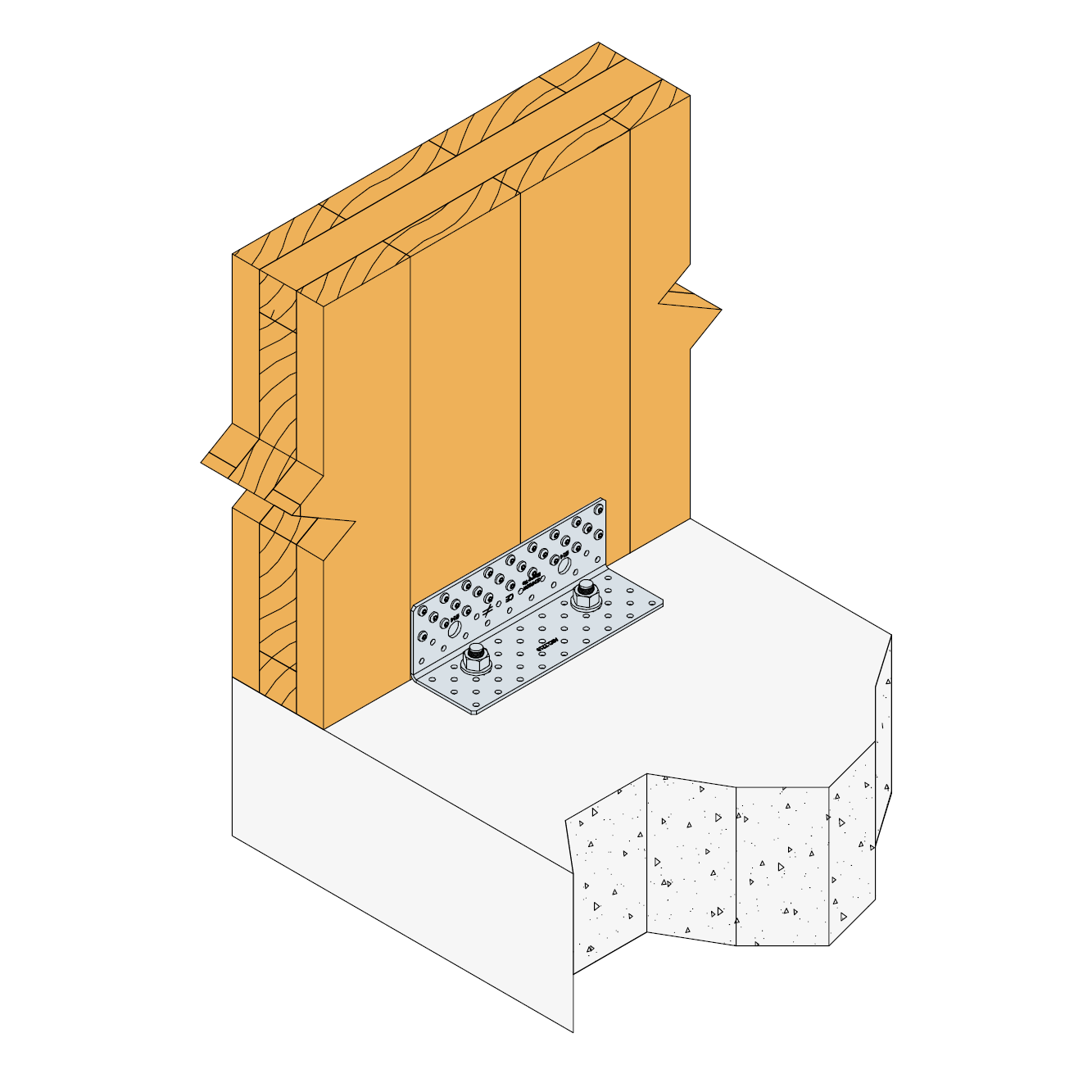

Förenklad karakteristisk bärförmåga - KL-trä till betong - 1 beslag - Spikmönster 4

Art. nr.	Karakteristisk bärförmåga - KL-trä till betong - Spikmönster 4
	Fästelement				Karakteristisk bärförmåga - KL-trä - 1 beslag per fog [kN]
	Flik A		Flik B		R_1.k							R_2.k = R_3.k
	Antal	Typ	Antal	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50
ABCLT210	9	CNA/CSA	2	M12	-	-	-	-	16.3	18.5	22	9.8	10.9	13.1	13.9	11.8	13.3	15.5

Förenklad karakteristisk bärförmåga - KL-trä till betong - 1 beslag - Spikmönster 5

Art. nr.	Karakteristisk bärförmåga - KL-trä till betong - Spikmönster 5
	Fästelement				Karakteristisk bärförmåga - KL-trä - 1 beslag per fog [kN]
	Flik A		Flik B		R_1.k							R_2.k = R_3.k
	Antal	Typ	Antal	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50
ABCLT210	26 (17)	CNA/CSA	2	M12	20.6	23.8	29.8	33.5	min(47.9;32.0/kmod)	32.0/kmod	32.0/kmod	30.4	33.9	40.6	43.2	36.4	41.2	48.2

Product characteristic capacities - CLT to rigid support - 1 angle bracket- Nailing pattern 7

Art. nr.	Characteristic capacities - Timber CLT - concrete - Nailing Pattern 7
	Fästelement			Karakteristisk bärförmåga - KL-trä till fast underlag [kN]
	Flik A	Flik B		R_1.k			R_2/3.k
	Qty	Qty	Type	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
ABCLT210	9	2	M12	-	-	22	13.1	13.9	15.5

	R₁	R_2/3
k_lat	-	0,51
k_ax	0,67	0,06

R_bolt.lat.d ≥ F_i.d x k_lat

R_bolt.ax.d ≥ F_i.dx k_ax

Product characteristic capacities - CLT to rigid support - 1 angle bracket- Nailing pattern 10

Art. nr.	Product capacities - Timber CLT - Concrete Nailing Pattern 10
	Fasteners				Characteristic capacities - CLT to ridgit support [kN]
	Flange A		Flange B		R_1.k			R_2.k = R_3.k			R_4.k			R_5.k
	Qty	Type	Qty	Type	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
ABCLT210	17	-	2	M12	min(29,8 ; 32/kmod)	min(33,5 ; 32/kmod)	min(43;32.0/kmod)	26	27.7	30.8	31.5	31.5	31.5	5.1	6.3	min(16,5 ; 11,1/kmod)
