HDCLT
Dolt dragankare

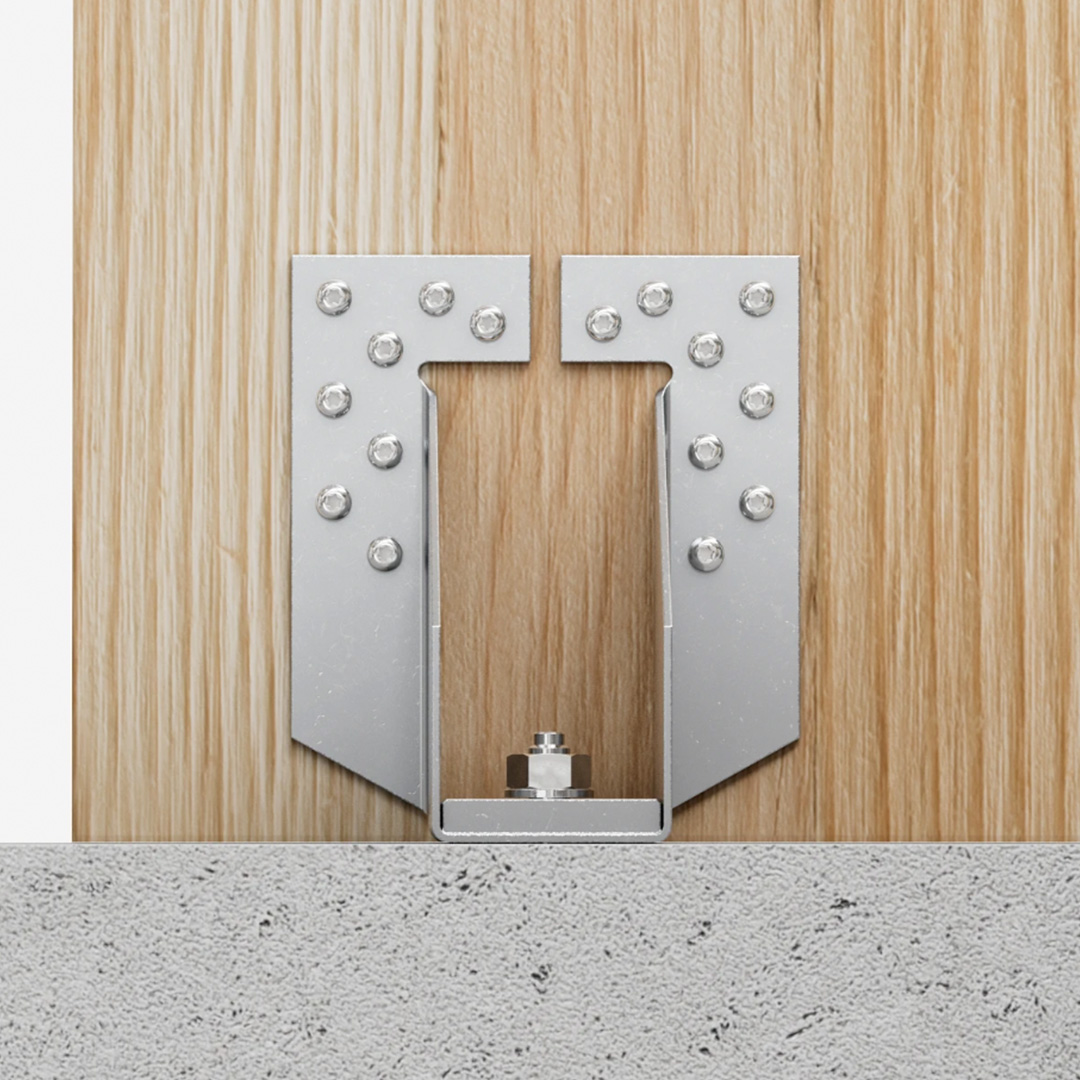

HDCLT är designat för att ansluta väggelement av KL-trä mot betongfundament. Dragankaret har en robust lyftkapacitet och kan tack vare sin låga profil helt döljas i undergolvet.

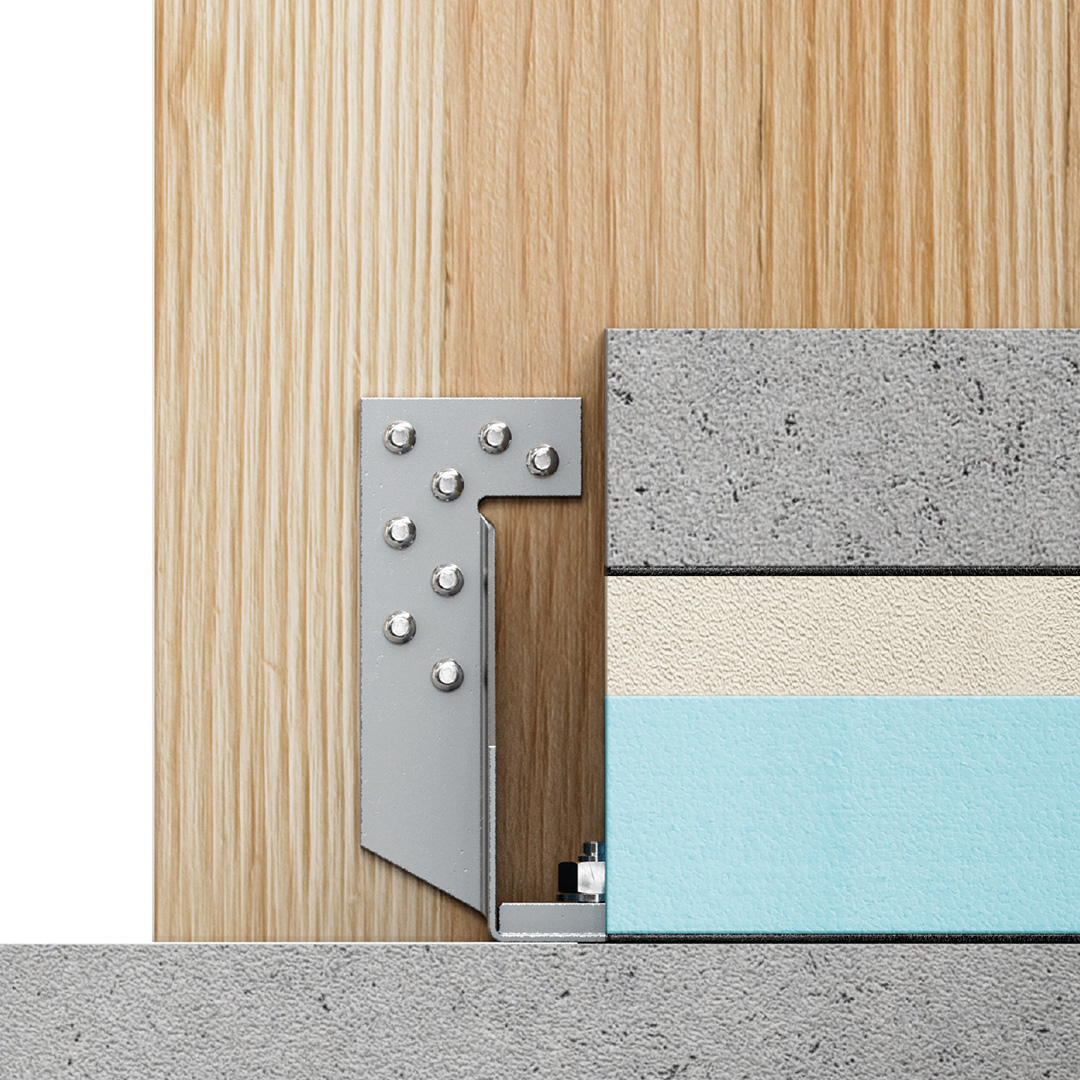

För att minska installationstiden och ge maximal prestanda har infästningsmönstret samt val av infästning optimerats. Designen tillåter upp till 25 mm mellanliggande skikt mellan betong och KL-trä element.
HDCLT levereras med en 8 mm bricka som monteras i botten av dragankaret. Brickan förstärker stålet mot genomdrag och ökar därmed prestandan.
CE-märkt
Tekniskt avtal
Användningsklass 2
Indoor
Electrogalvanized steel Z275
Produktinformation
Bilder
Egenskaper
Applikationer
Teknisk data
Dimensioner

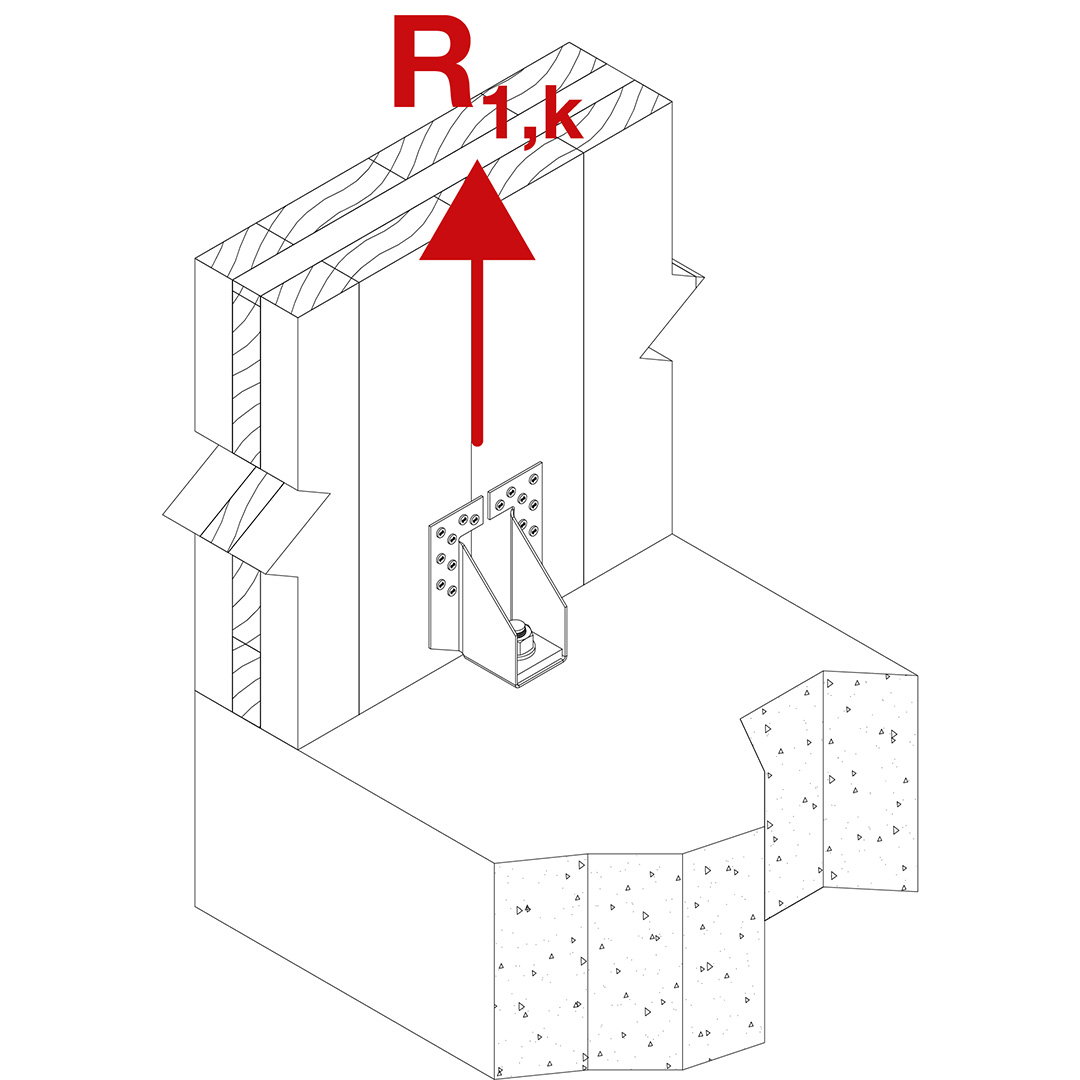

Karakteristisk bärförmåga
| Art. nr. | Karakteristisk kapacitet - Trä C24 [kN] | ||||
|---|---|---|---|---|---|
| R1.k | |||||
| CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CSA5.0x50 | |
| HDCLT140 | 7.6 | 10.1 | 12.6 | min(22.1; 24,2/kmod) | min(26.1; 24,2/kmod) |
| With Washer – US50/50/8 | ||||
| HDCLT140 | Fasteners (Flange A) | CSA5.0x50 CNA4.0x50 | ||
| Rd (kN) | 20.47 8.55 | |||
| Anchor (Flange B) | FM 753 EVO M16-151/30 | FM-753 CRACK 3DG M16-150/30 | AT-HP + LMAS M16 | |
| Concrete Option | 7 | 1 | 1 | |
| Effective embedment depth (hef) | 80 | 86 | 192 | |
| Min. Member thickness (hmin) | 160 | 170 | 222 | |
| Charac. Spacing (scr,N) | 240 | 258 | 576 | |
| Charac. Edge distance (ccr,N) | 120 | 120 | 288 | |
| NRd (kN) | 23.5 | 23.3 | 51.4 | |
Non-cracked concrete C20/25
No reinforcement for splitting
kmod: 1,1; service class : 2
