BAN09

Vinddragband i 0,9 mm höghållfast stål

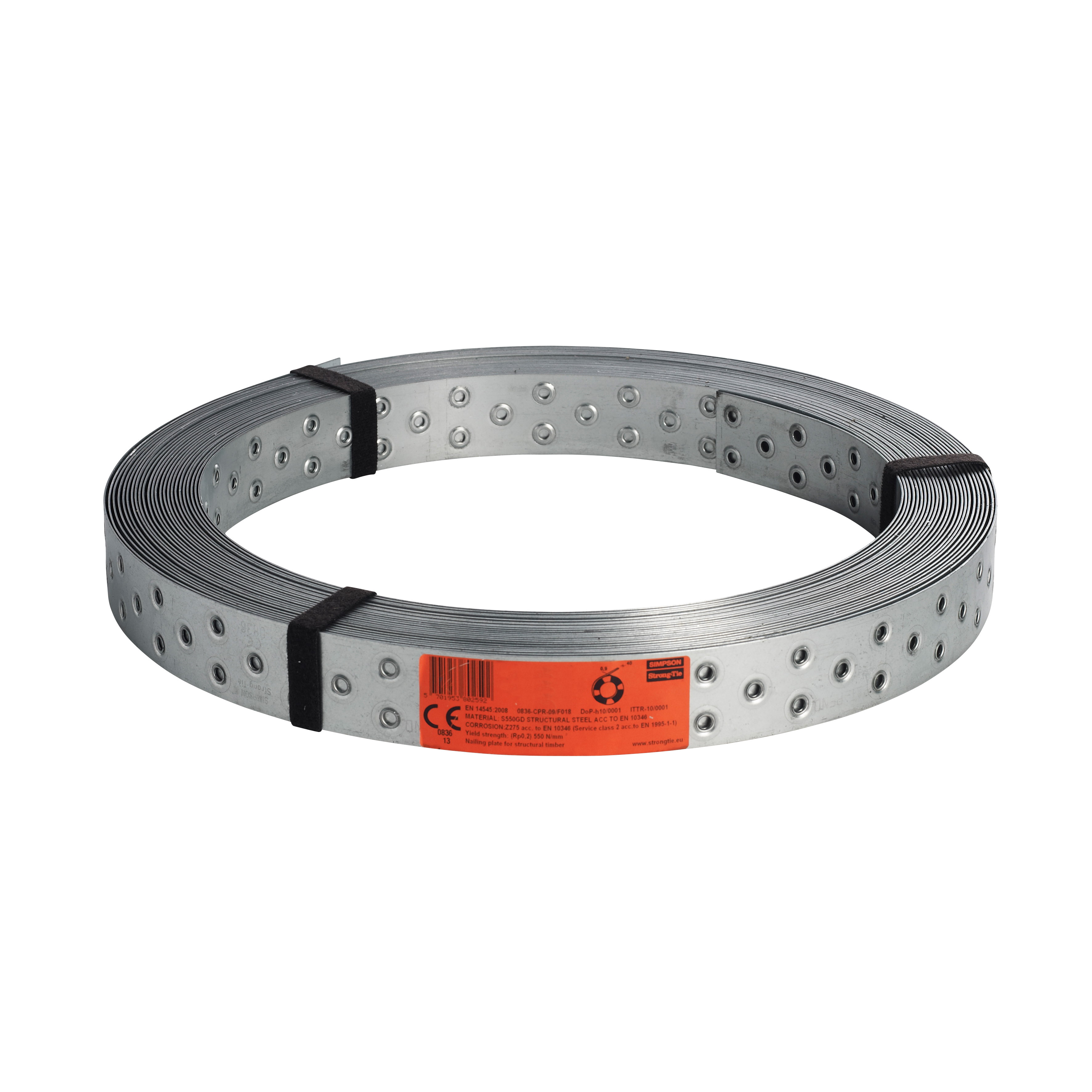

BAN09 är ett 0,9 mm band med hög hållfasthet som levereras i rullar på 25 eller 50 meter. Bandet är utformat med de patenterade ”strong holes” som ökar draghållfastheten. BAN09 väger endast ca hälften av samma band i 2 mm stål, vilket gör det mycket lättare att hantera och klippa till. För att banden ska utfylla sin funktion ska de vara sträckta/spända efter montage.

Tekniskt datablad

CE-märkt

Användningsklass 2

Electrogalvanized steel 20 µm

Indoor

EPD

Produktinformation

Bilder

Egenskaper

Material

Höghållfast stål S550GD

Fördelar

Cirka 50 % lättare band
Arbetsmiljömässig fördel vid manuell hantering av banden
Bandet kan användas tillsammans med vårt övriga vindavstyvningssystem
Intelligenta ”strong-hål” som bevarar bandets styrka
Levereras i rullar med 25 m

Teknisk data

Dimensioner

Mått

Art. nr.	Mått			Hål	Antal per förp.	Vikt [kg]
Art. nr.	A [mm]	B [m]	t [mm]	Ø	Antal per förp.	Vikt [kg]
BAN094025	40	25	0.9	5	1	6.5
BAN094050	40	50	0.9	5	1	12.9

Tunnare band innebär större utsträckning (förlängning) och därför rekommenderas att bedöma de deformationer som kan uppträda orsaka av 0,9 bandet förlängning när bandlängden är större än 6 m.

Bärförmågatabell (karakteristiske värden)

Art. nr.	Karakteristisk bärförmåga R_1,k - min: [kN]
Art. nr.	Stål	CNA4.0x35	CNA4.0x40	CNA4.0x60
BAN094025	17.8	1.68 x n	1.83 x n	2.36 x n
BAN094050	17.8	1.68 x n	1.83 x n	2.36 x n

n = det effektiva antalet spikar enl. Eurocode 5 – 8.3.1.1 (8)

Montage

Fastsättning

Vid fastsättning av vinddragband i träkonstruktion används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruvar. Det rekommenderas att alltid använda anslutningsbeslag för att erhålla maximal styrka vid fäste i takkonstruktionen. Vid ingjutning bestäms nödvändig ingjutningslängd efter betongkvaliteten och krafternas storlek.

För hjälp vid val av band hänvisas till Vindavstyvningskatalogen på strongtie.se
