WSP
Wind Secure® anslutningsbeslag
Anslutningsbeslag för avstyvning av alla typer av takytor. På obrutna takytor placeras WSD på takkonstruktionens yttersta takstol och förbinds med WSBbeslaget på den mellersta takstolen. På brutna takytor placeras WSD-beslagen både på den yttersta och mellersta takstolen och förbinds två och två med vinddragband BAN.
WSP används för avstyvning på större takytor där det av olika skäl kan det vara nödvändigt att göra flera avstyvningar av takkonstruktionen. WSP beslaget med sin platta utformning placeras på platser där det inte är möjligt att använda WSB eller WSD beslag.

CE-märkt

Tekniskt avtal

Användningsklass 2
Produktinformation
Egenskaper
Material
- Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346 - Korrosionsskydd:
275 g/m2 på båda sidorna när zinkbeläggningens tjocklek är cirka 20 μm
Fördelar
- Anpassad optimalt för BAN40
- Vinddragbandet kan monteres direkt på beslaget utan något kopplingsbeslag
Övrigamsd
Applikationer
Användingsområden
- Används till vindavstyvning
Teknisk data
Bärförmågevärdentabell (karakteristiske värden)
| Referens | beslag mått | Bracing kapacitet | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| trä mått[mm] | antal of Fasteners | infästning tool - Nailing pattern 1 | |||||||||
| höjd | bredd | CSA 5,0x40 | Characteristic Capacities[kN] | ||||||||
| Windbracing straps | Angle between batten and straps | ||||||||||
| 2x25 | 2x40 | 60° | 45º | 30° | 15° | 0° | 30°-90° | ||||
| WSP | Min. 45 | Min. 95 | 18 | 11.9 | 17.8 | 19.7 | 19.4 | 19.2 | 19.1 | 19.1 | 19.1 |

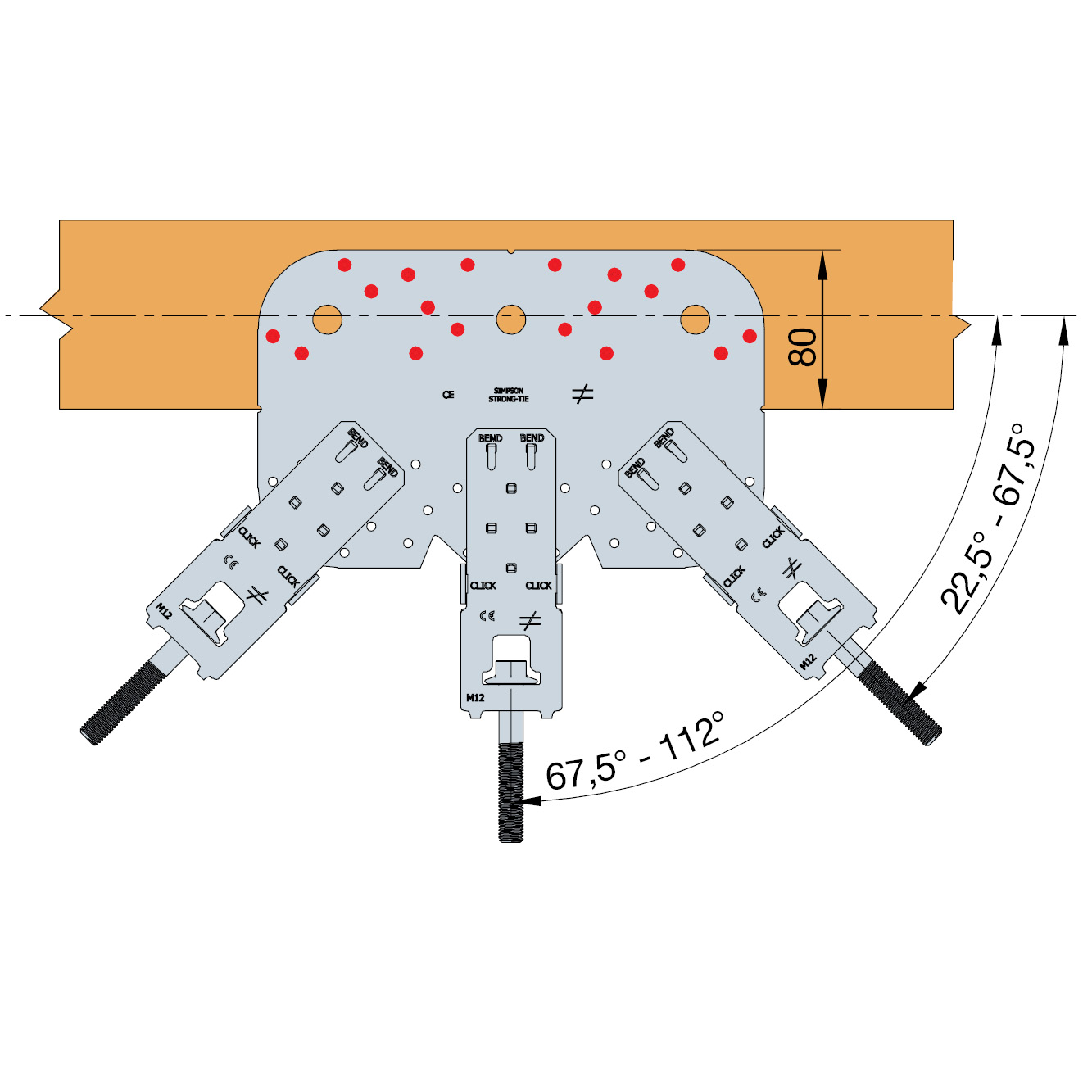

Montage
Montage
Fastsättning
- Använd CSA 5,0x40 enligt medföljande monteringanvisning
Certifiering
Prestandadeklaration (DoP)
product.doc.history.show
Europeisk teknisk bedömning (ETA)
product.doc.history.show
