BAN

Vinddragband i 1,5 eller 2,0 mm stål

Vinddragband BAN används till förankring och avstyvning av vägg- eller takkonstruktioner. För att banden ska utfylla sin funktion ska de vara sträckta/spända efter montage.

BAN finns även i en rostfri version för utomhusbruk.

Tekniskt datablad

CE-märkt

Användningsklass 2

Electrogalvanized steel 20 µm

Indoor

EPD

Produktinformation

Bilder

Egenskaper

Material

För BAN202510, BAN202525, BAN206050 och BAN208025:

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
Korrosionsskydd:
275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm

För BAN154025 och BAN154050:

Stålkvalitet:
Galvaniserat stål S350GD + Z275 enligt EN 10346
Korrosionsskydd:
275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm

Finns också i rostfritt: BAN204025S

Fördelar

Tillåter förankring och förstärkning av takkonstruktioner

Applikationer

Monteras på

Förankring av takkonstruktioner
Förstärkning av takkonstruktioner

Användningsområden

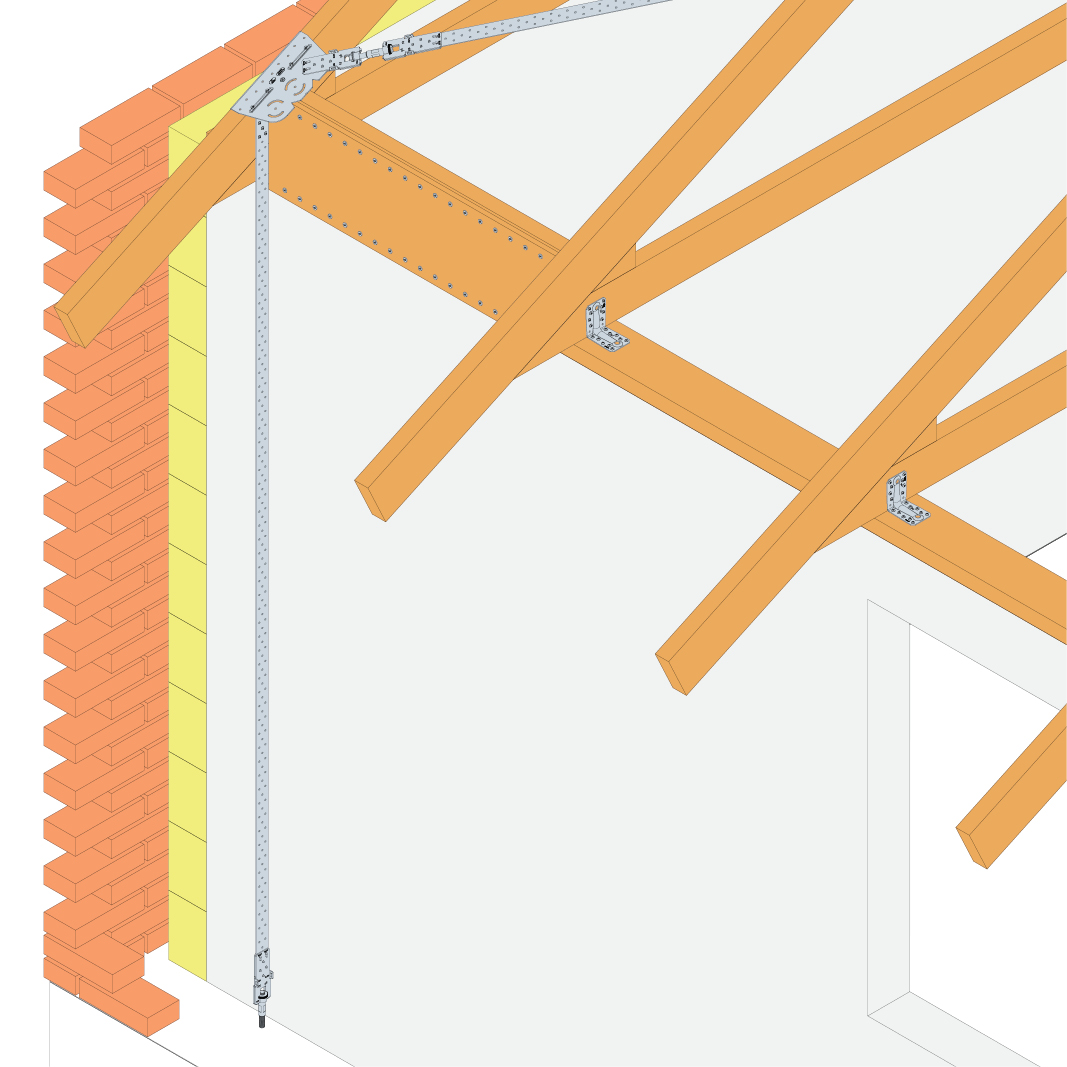

Vinddragband BAN används för förankring och förstärkning av takkonstruktioner

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Teknisk data

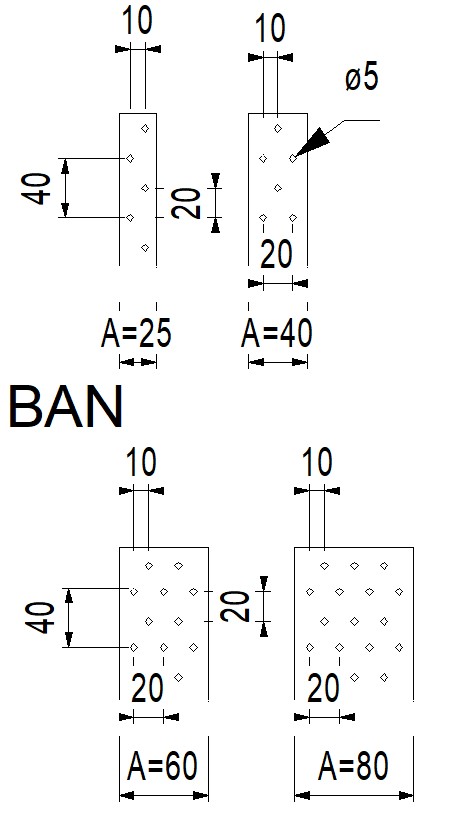

Dimensioner

Dimensioner

Art. nr.	Mått			Hål	Antal per förp.	Vikt [kg]
Art. nr.	A [mm]	B [m]	t [mm]	Ø [mm]	Antal per förp.	Vikt [kg]
BAN202510	25	10	2	5	4	4
BAN202525	25	25	2	5	1	9.5
BAN154025 * **	40	25	1.5	5	1	-
BAN204025 *	40	25	2	5	1	-
BAN154050 * **	40	50	1.5	5	1	-
BAN204050 *	40	50	2	5	1	-
BAN304050	40	50	3	5	1	46.2
BAN206050	60	50	2	5	1	46.2
BAN208025	80	25	2	5	1	29.7
BAN094025 * ***	40	25	0.9	5	1	-
BAN094050 * ***	40	50	0.9	5	1	-

*) är med måttangivelser per ½ m
**) Höghhållsfasthets stål S350GD

Bärförmågatabell (karakteristiske värden)

Art. nr.	Karakteristisk bärförmåga R_1,k (kN) min. af:
	Stål	Trä med användning av CNA4,0x
	Stål	35	40	60
BAN202510	11.9	1,66 x n	1,85 x n	2,36 x n
BAN202525	11.9	1,66 x n	1,85 x n	2,36 x n
BAN154025 * **	17	1,66 x n	1,85 x n	2,36 x n
BAN204025 *	17.8	1,66 x n	1,85 x n	2,36 x n
BAN154050 * **	17	1,66 x n	1,85 x n	2,36 x n
BAN204050 *	17.8	1,66 x n	1,85 x n	2,36 x n
BAN304050	26.7	1,66 x n	1,85 x n	2,36 x n
BAN206050	26.7	1,66 x n	1,85 x n	2,36 x n
BAN208025	35.6	1,66 x n	1,85 x n	2,36 x n
BAN094025 * ***	17.8	1,66 x n	1,85 x n	2,36 x n
BAN094050 * ***	17.8	1,66 x n	1,85 x n	2,36 x n

n = antal ankarspik

*⁾ är med måttangivelser per ½ m
**⁾ Höghhållsfasthets stål S350GD

Karakteristiska kapaciteter

Art. nr.	R_1,k [kN]
Art. nr.	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60
BAN154025 * **	min (17/kmod ; 1,66 x n)	min (17/kmod ; 1,85 x n)	min (17/kmod ; 2,22 x n)	min (17/kmod ; 2,36 x n)
BAN204025 *	min (17.8/kmod ; 1,66 x n)	min (17.8/kmod ; 1,85 x n)	min (17.8/kmod ; 2,22 x n)	min (17.8/kmod ; 2,36 x n)
BAN154050 * **	min (17/kmod ; 1,66 x n)	min (17/kmod ; 1,85 x n)	min (17/kmod ; 2,22 x n)	min (17/kmod ; 2,36 x n)
BAN204050 *	min (17.8/kmod ; 1,66 x n)	min (17.8/kmod ; 1,85 x n)	min (17.8/kmod ; 2,22 x n)	min (17.8/kmod ; 2,36 x n)
BAN304050	min (26.7/kmod ; 1,66 x n )	min (26.7/kmod ; 1,85 x n)	min (26.7/kmod ; 2,22 x n)	min (26.7/kmod ; 2,36 x n)
BAN206050	min (26.7/kmod ; 1,66 x n )	min (26.7/kmod ; 1,85 x n)	min (26.7/kmod ; 2,22 x n)	min (26.7/kmod ; 2,36 x n)
BAN208025	min (35.6/kmod ; 1,66 x n )	min (35.6/kmod ; 1,85 x n)	min (35.6/kmod ; 2,22 x n)	min (35.6/kmod ; 2,36 x n)
BAN094050 * ***	min (17.8/kmod ; 1,66 x n)	min (17.8/kmod ; 1,85 x n)	min (17.8/kmod ; 2,22 x n)	min (17.8/kmod ; 2,36 x n)

Montage

Fastsättning

För fastsättning av vinddragband i träkonstruktion används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv
Det rekommenderas dock alltid att man använder anslutningsbeslag för att uppnå maximal anslutningsstyrka till takkonstruktionen
Vid ingjutning bestäms den nödvändiga ingjutningslängden av betongkvaliteten och krafternas storlek
