WSB

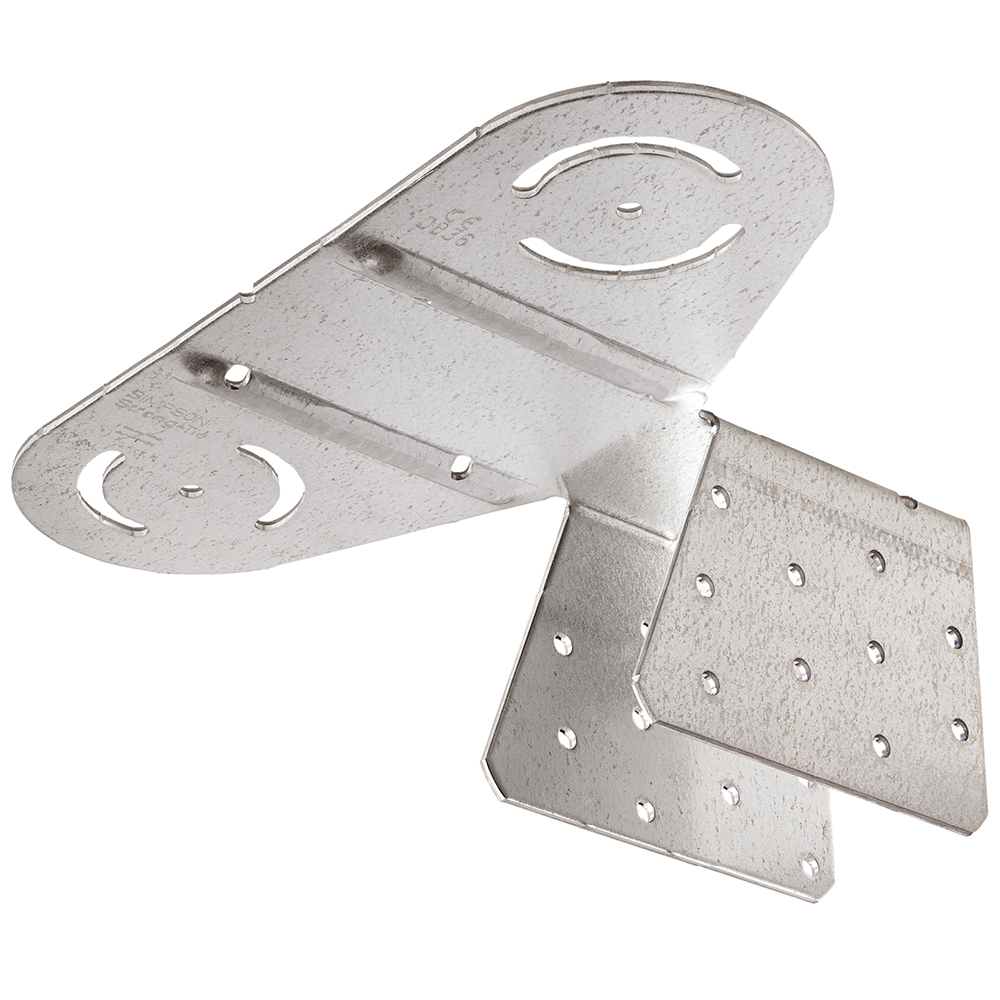

Wind Secure® anslutningsbeslag

Anslutningsbeslag för avstyvning av alla typer av takytor. På obrutna takytor placeras WSD på takkonstruktionens yttersta takstol och förbinds med WSB beslaget på den mellersta takstolen. På brutna takytor placeras WSD-beslagen både på den yttersta och mellersta takstolen och förbinds två och två med vinddragband BAN.

WSP används för avstyvning på större takytor där det av olika skäl kan det vara nödvändigt att göra flera avstyvningar av takkonstruktionen. WSP beslaget med sin platta utformning placeras på platser där det inte är möjligt att använda WSB eller WSD beslag.



WSB säljs i kartong med 4 st. beslag.

CE-märkt
CE-märkt
Tekniskt avtal
Tekniskt avtal
EPD
EPD
Användningsklass 2
Användningsklass 2

Produktinformation

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S250GD + Z275 enligt EN 10346
  • Korrosionsskydd:
    275 g/m2 på båda sidorna när zinkbeläggningens tjocklek är cirka 20 μm

Fördelar

  • Anpassad optimalt för BAN40
  • Vinddragbandet kan monteras direkt på beslaget utan optimalt til BAN40
  • Vinddragbandet kan monteres direkte på beslaget utan något kopplingsbeslag

Övrigamsd

Applikationer

Användingsområden

  • Används till vindavstyvning
  • Används till 45 mm balkar

Teknisk data

Dimensioner

Dimensioner

Referensbeslag mått
övrigtproduktmått[mm]
antal per förpackningvikt[kg]A[mm]A[mm] E1[mm]d[mm]E[mm]F[mm]t[mm]
WSB40.781882248245771102.5

Bärförmågevärdentabell (karakteristiske värden)

Referensbeslag måttBracing kapacitet
trä mått[mm]antal of Fastenersprodukt Capacities
breddhöjdCSA 5,0x405,0x70Characteristic Capacities[kN]

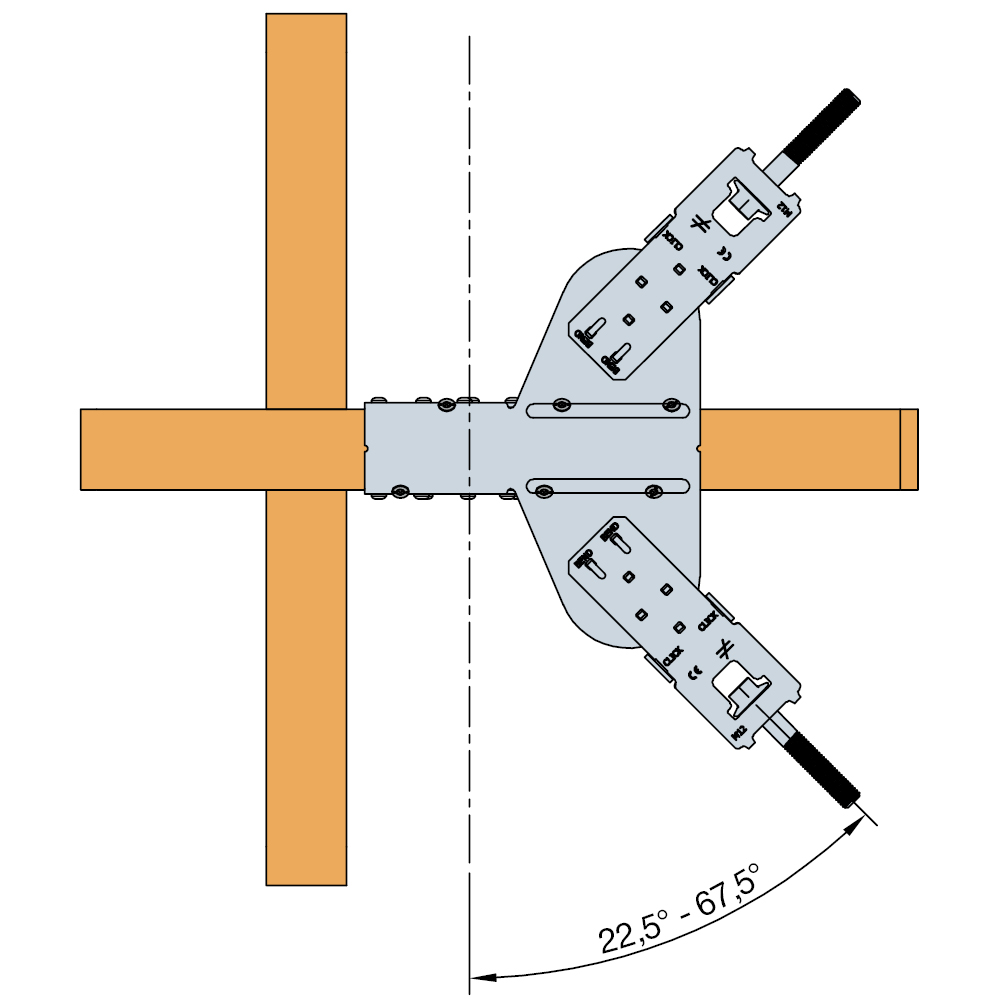

Angle between batten and strapsWindbracing straps
60°45°30°2x25[mm]2x40[mm]
WSBMin. 904520618.417.616.811.917.8

Bärförmågan för vinklar mellan de angivna kan fås fram genom att interpolera. Takstolen ska förhindras att rotera för att full styrka ska uppnås.

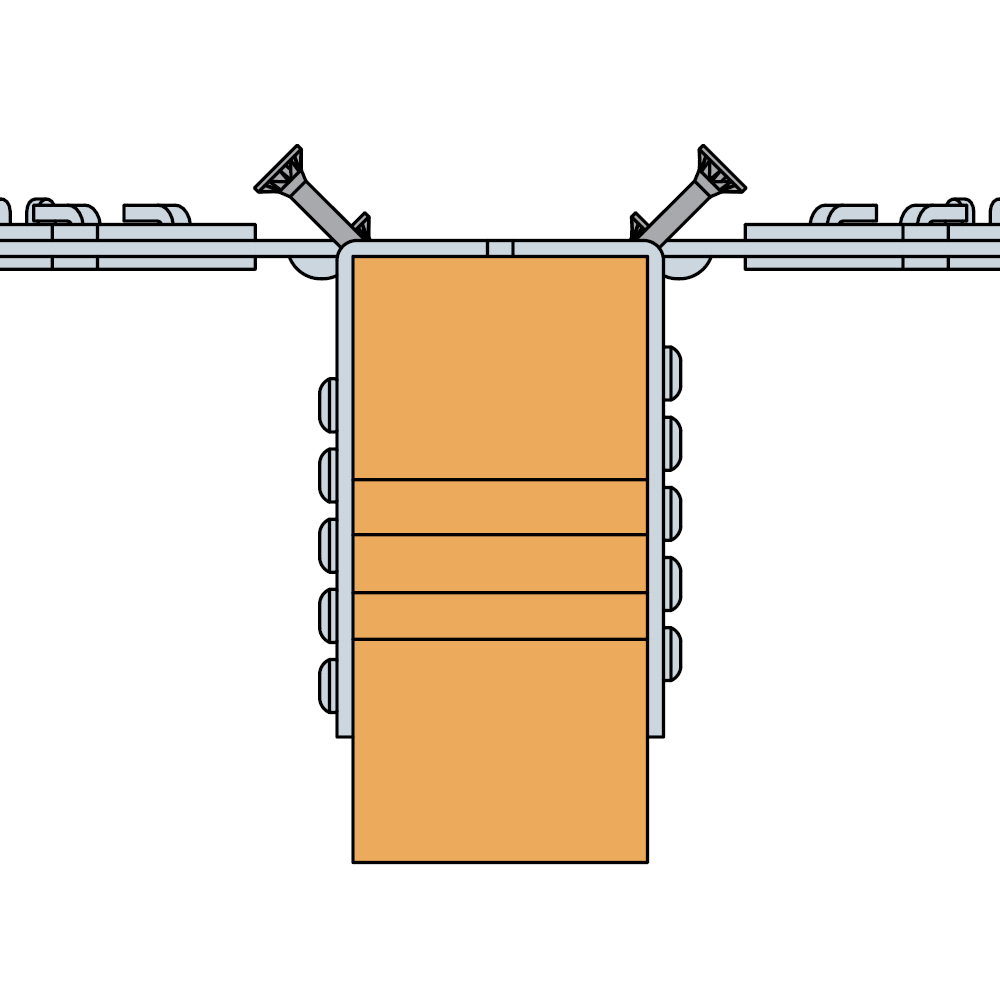

5.0x70 träskruv ska dras fast I en vinkel på 45°

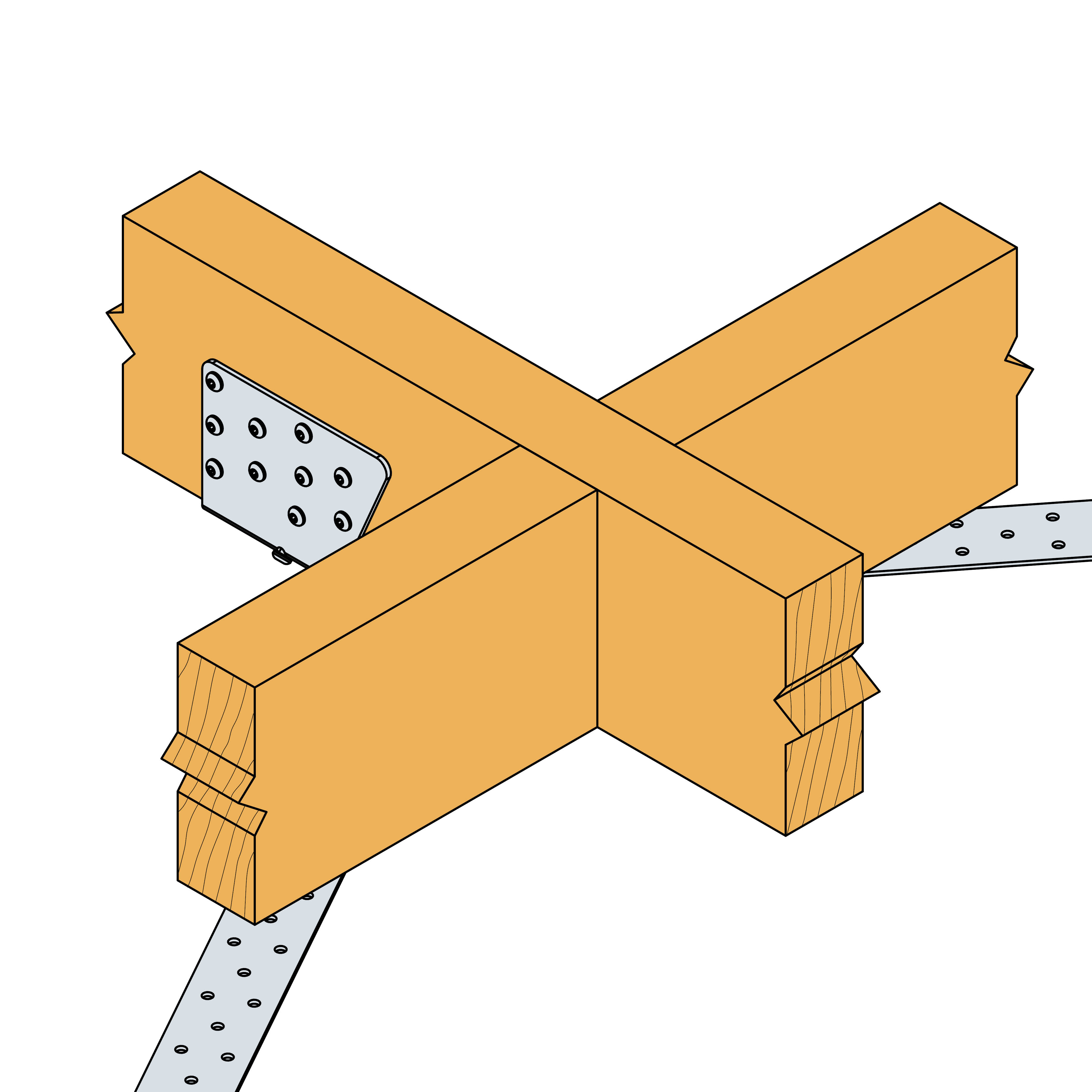

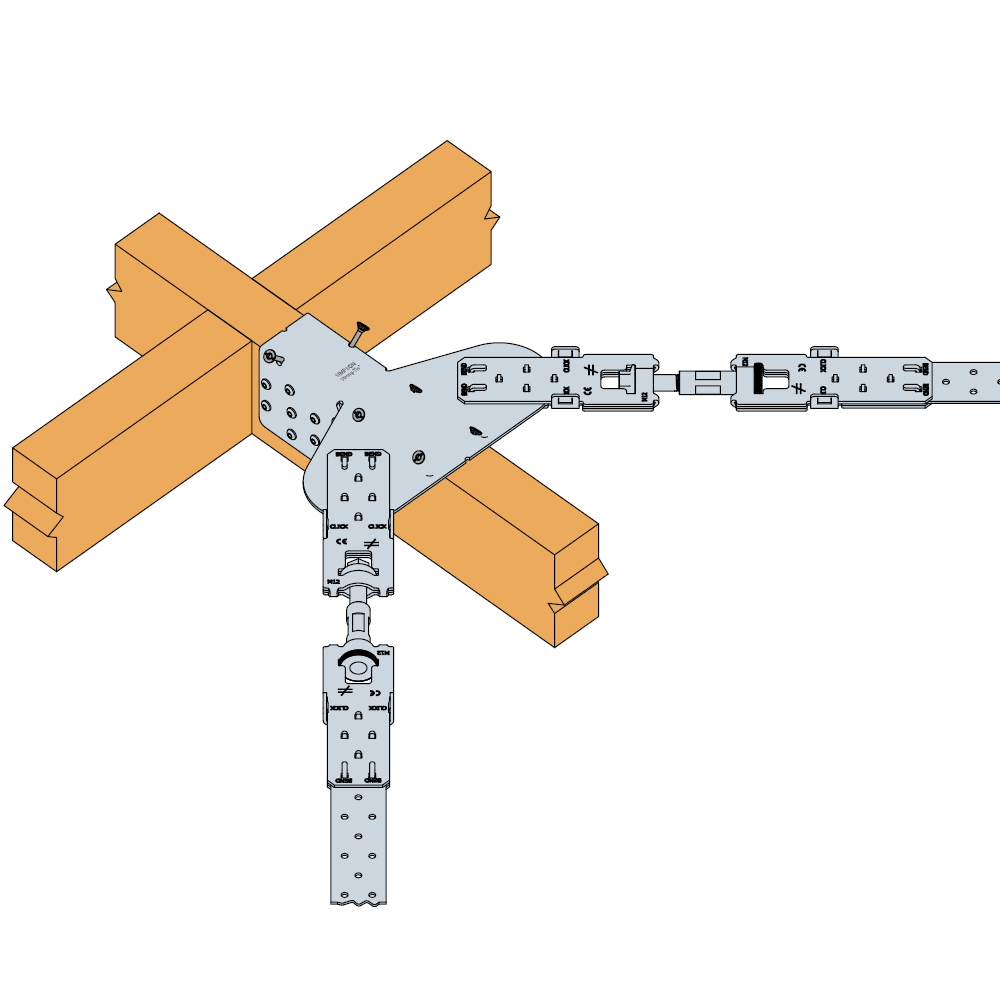

Montage

Montage

Fastsättning

  • Använd CSA 5.0x40 och 5.0x70 träskruvar enligt medföljande monteringanvisning

Certifiering

Prestandadeklaration (DoP)

product.doc.history.show

Europeisk teknisk bedömning (ETA)

product.doc.history.show

Environmental Product Declarations (EPD)

Nedladdningar

  • Wind Secure - Vindavstyvning för takkonstruktioner

    Wind Secure - Vindavstyvning för takkonstruktioner

    Wind Secure® är Simpson Strong-Ties vindavstyvningssystem, utvecklat för att effektivisera installationsprocessen.
