* Bärförmåga information för b = 80 mm och e = 120 mm

Exempel:

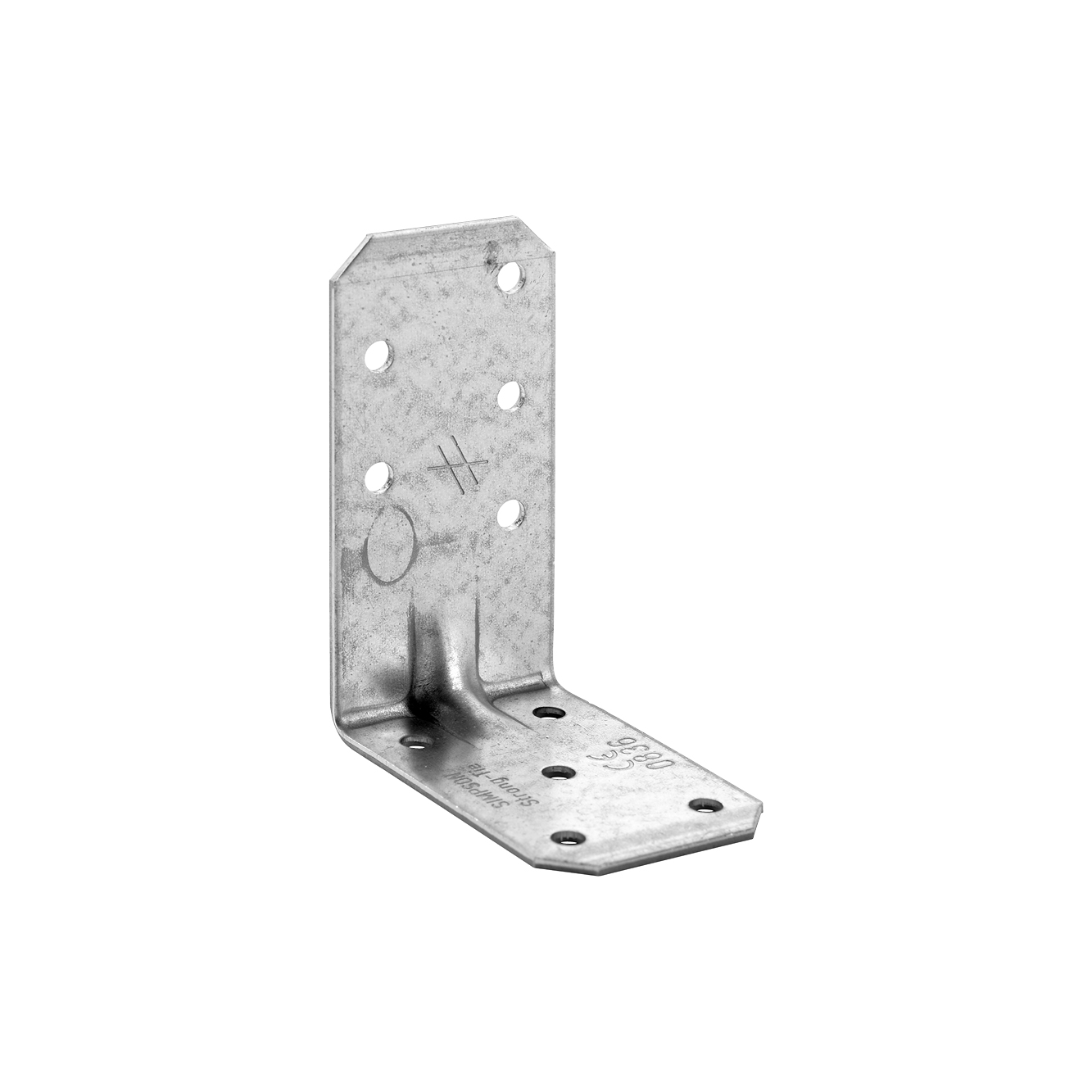

2 vinkelbeslag AA60280 i en balk-balkfog, lastgrupp: Korttid; k_mod = 0,9.
Fullständig utspikning med CNA4,0x40 ankarspik. Åsens bredd b = 75 mm.
Laster: F_1,d = 1,1 kN och F_5,d = 0,3 kN verkande e = 130 mm över balken.

R_1,d = tabellvärde x k_mod / γM = 2,8 x 0,9 / 1,3 = 1,9 kN
R_5,d = tabellvärde x k_mod / γM = (1,1 / 0,9^0,5) x 0,9 / 1,3 = 0,8 kN

Eftervisning:
Vid sammanslagning av verkan måste det påvisas:

$\backslash sqrt\{\backslash left\; (\; \backslash frac\; \{F\_\{1,d\}\}\; \{R\_\{1,d\}\}\; +\; \backslash frac\; \{F\_\{4/5,d\}\}\{R\_\{4/5,d\}\}\; \backslash right\; )^2\; +\; \backslash left\; (\; \backslash frac\{F\_\{2/3,d\}\}\{R\_\{2/3,d\}\}\; \backslash right\; )^2\}\; \backslash le\; 1$
