AKRX3

Vinkelbeslag

AKR-vinkelbeslag har 3 mm tjocklek och är försedda med kantförstärkning, vilket väsentligt ökar beslagens styvhet och styrka. AKR-vinkelbeslag används till fogning av trädelar på betong.

CE-märkt
Tekniskt avtal
Användningsklass 2
Electrogalvanized steel 20 µm
Indoor

Produktinformation

Bilder

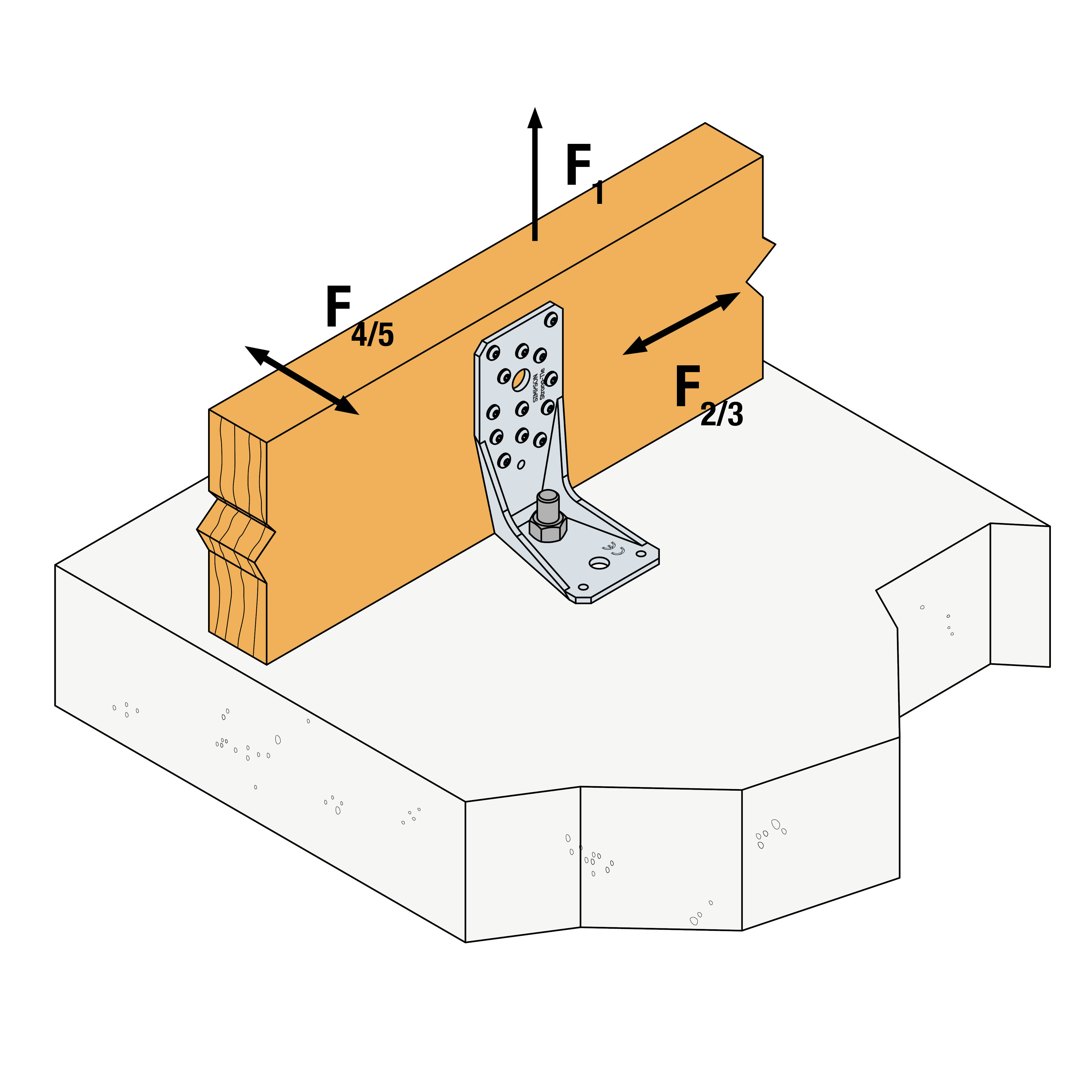

Montering av balk på beton
Fastsättning med SDS skruvar

Egenskaper

Material

  • Stålkvalitet:
    Stålplåt S250GD + Z275 i enlighet med EN 10346
  • Korrosionsskydd:
    275 g/m2 på bägge sidor – motsvarande en zinktjocklek på cirka 20 μm

Fördelar

  • Varmförzinkad för användning utomhus
  • Starkt beslag mellan trä och betong
  • Tål laster åt alla håll från balkar och stolpar
  • Full eller delvis utspikning
  • En- eller tvåsidigt förband

Applikationer

Monteras på

  • Trä-betong fogningar

Användningsområden

  • AKR vinkelbeslag används till fastsättning av träkonstruktioner till betong, lättbetong eller murverk
  • Lämpligt för exempelvis förankring av träregelstomme vid fasadarbeten

Teknisk data

Dimensioner

Mått

Art. nr. Mått [mm] Box Quantity
A B C t Hål, flik A Hål, flik B
Ø5 Ø13.5 Ø5 Ø11 Ø13.5 Ø13.5x25
AKR95X395856539-211-25
AKR95X3L95856539-21-125
AKR135X313585653141211-25
AKR135X3L1358565314121-125
AKR285X328585653263211-25
AKR285X3L2858565326321-125

Nedan finns de karakteristiska värdena för fullständig utspikning, Delvis utspikning och fog på stolp. Övriga fastsättningsmöjligheter finns i den tillhörande ETA.

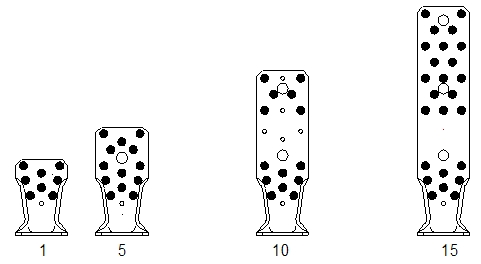

Karakteristisk bärförmåga - Fullständig utspikning

Art. nr. Utspikning Utspikning Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k = R5.k
- Typ - Typ CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 -
AKR95X318CNA*1Ø12*min (17.55 ; 25.04/kmod + 13.2)min (26.48 ; 25.04/kmod + 22)56.915.75 / kmod
AKR95X3L18CNA*1Ø12**min (13.31 ; 25.04/kmod + 8.92)min (20.89 ; 25.04/kmod + 14.87)4.46.4-
AKR135X3513CNA*1Ø12**min (31.78 ; 25.04/kmod + 8.69)min (46.92 ; 25.04/kmod + 14.48)811.215.75 / kmod
AKR135X3L513CNA*1Ø12**min (24.88 ; 25.04/kmod + 5.87)min (38.36 ; 25.04/kmod + 9.78)7.210.4-
AKR285X31525CNA*1Ø12**min (45.25 ; 25.04/kmod + 8.69)min (70.31 ; 25.04/kmod + 14.48)8.914.115.75 / kmod
AKR285X3L1525CNA*1Ø12**min (32.96 ; 25.04/kmod + 5.87)min (52.87 ; 25.04/kmod + 9.78)6.610.7-

* Bultar t.ex. WA, BoAX II eller liknande ska beräknas separat.

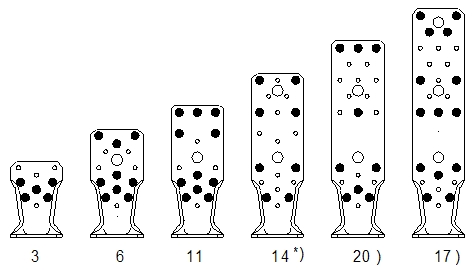

Karakteristisk bärförmåga - Delvis utspikning

Art. nr. Utspikning Utspikning Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k = R5.k
- Typ - Typ CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 -
AKR95X335CNA*1Ø12**min (10.3 ; 25.04/kmod + 12.62)min (15.72 ; 25.04/kmod + 21.04)3.24.515.75 / kmod
AKR95X3L35CNA*1Ø12**min (7.7 ; 25.04/kmod + 8.52)min (12.18 ; 25.04/kmod + 14.22)2.94.1-
AKR135X369CNA*1Ø12**min (21.19 ; 25.04/kmod + 8.69)min (31.54 ; 25.04/kmod + 11.58)5.98.415.75 / kmod
AKR135X3L69CNA*1Ø12**min (16.39 ; 25.04/kmod + 5.87)min (25.45 ; 25.04/kmod + 9.78)5.27.6-
AKR285X31714CNA*1Ø12**min (27.93 ; (25.04/kmod + 3.93)min (42.8 ; 25.04/kmod + 6.55)5.58.815.75 / kmod
AKR285X3L1714CNA*1Ø12**min (20.71 ; (25.04/kmod + 2.66)min (32.91 ; 25.04/kmod + 4.43)4.16.7-

* Bultar t.ex. WA, BoAX II eller liknande ska beräknas separat.

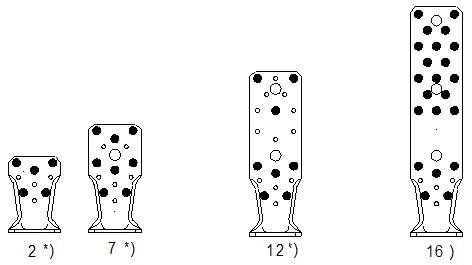

Karakteristisk bärförmåga - spikning på stolp

Art. nr. Utspikning Utspikning Karakteristisk bärförmåga - 2 vinkelbeslag per fog [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k = R5.k
- Typ - Typ CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 -
AKR95X325CNA*1Ø12**min (11.5 ; 25.04/kmod + 5.97)min (17.19 ; 25.04/kmod + 9.96)3.5515.75 / kmod
AKR95X3L25CNA*1Ø12**min (8.83 ; 25.04/kmod + 4.04)min (13.76 ; 25.04/kmod + 6.73)3.14.5-
AKR135X378CNA*1Ø12**min (20.49 ; 25.04/kmod + 3.93)min (29.94 ; 25.04/kmod + 6.55)5.67.915.75 / kmod
AKR135X3L78CNA*1Ø12**min (16.31 ; 25.04/kmod + 2.66)min (24.91 ; 25.04/kmod + 4.43)4.97.1-
AKR285X31622CNA*1Ø12**min (41.66 ; 25.04/kmod + 3.93)min (64.34 ; 25.04/kmod + 6.55)5.89.315.75 / kmod
AKR285X3L1622CNA*1Ø12**min (30.58 ; 25.04/kmod + 2.66)min (48.85 ; 25.04/kmod + 4.43)4.26.9-

* bultar t.ex. WA, BoAX II eller liknande ska beräknas separat.

Eftervisning
Bekräftelse ved kombinerat last:


Montage

Montage

Fastsättning

  • För fastsättning i trä används CNA4,0xℓ ankarspik eller CSA5,0xℓ beslagsskruv
  • För fastsättning i betong används en M12-bult

Certifiering

Teknisk dokumentation DoP

European Technical Assessment (ETA)
