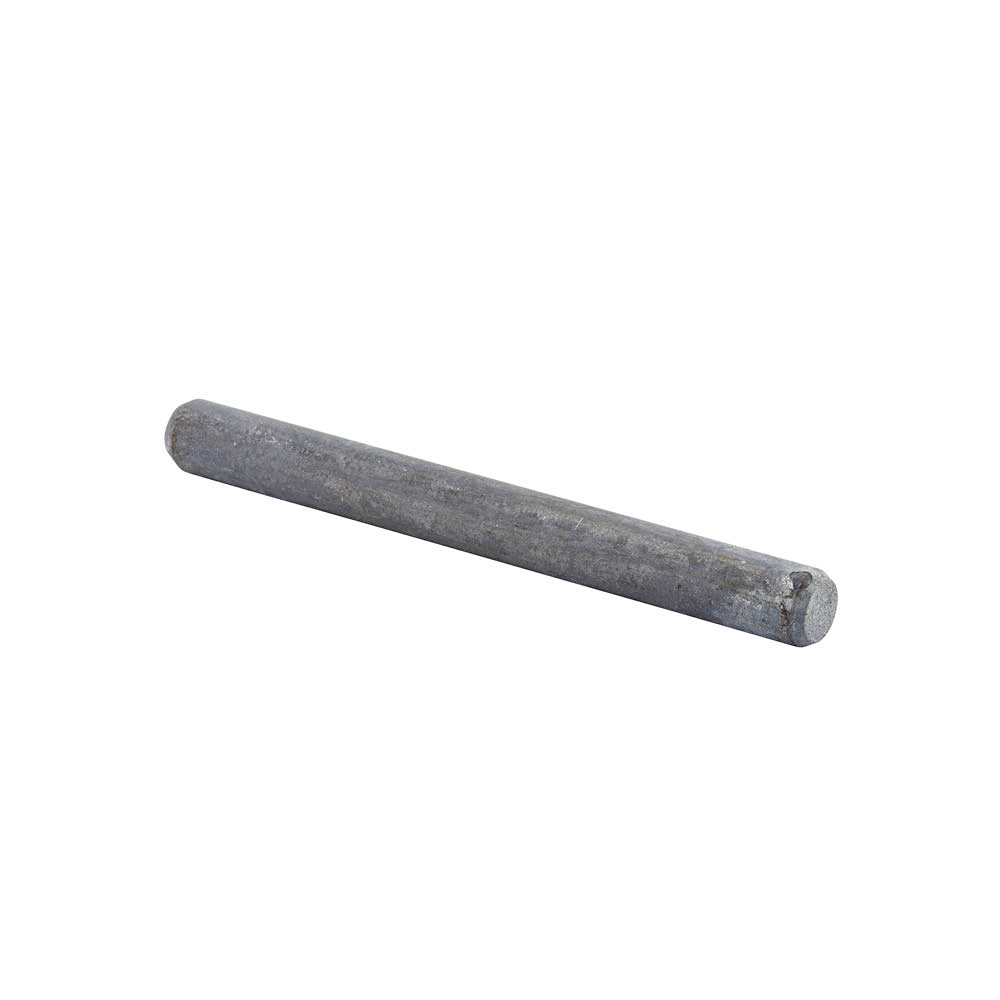

STDG
Dorn varmförzinkat
Ståldornen används som förband i infästningar mellan trädelar och dolda beslag, där stål eller aluminiumplattor är inslitsade i trädelarna.
Dornen benämns STDG följt av D x L i mm. G betyder varmförzinkad och är lämplig för användning i användningklass 3.
CE-märkt
Användningsklass 3
Outdoor
Hot Dip Galvanized
Produktinformation
Bilder

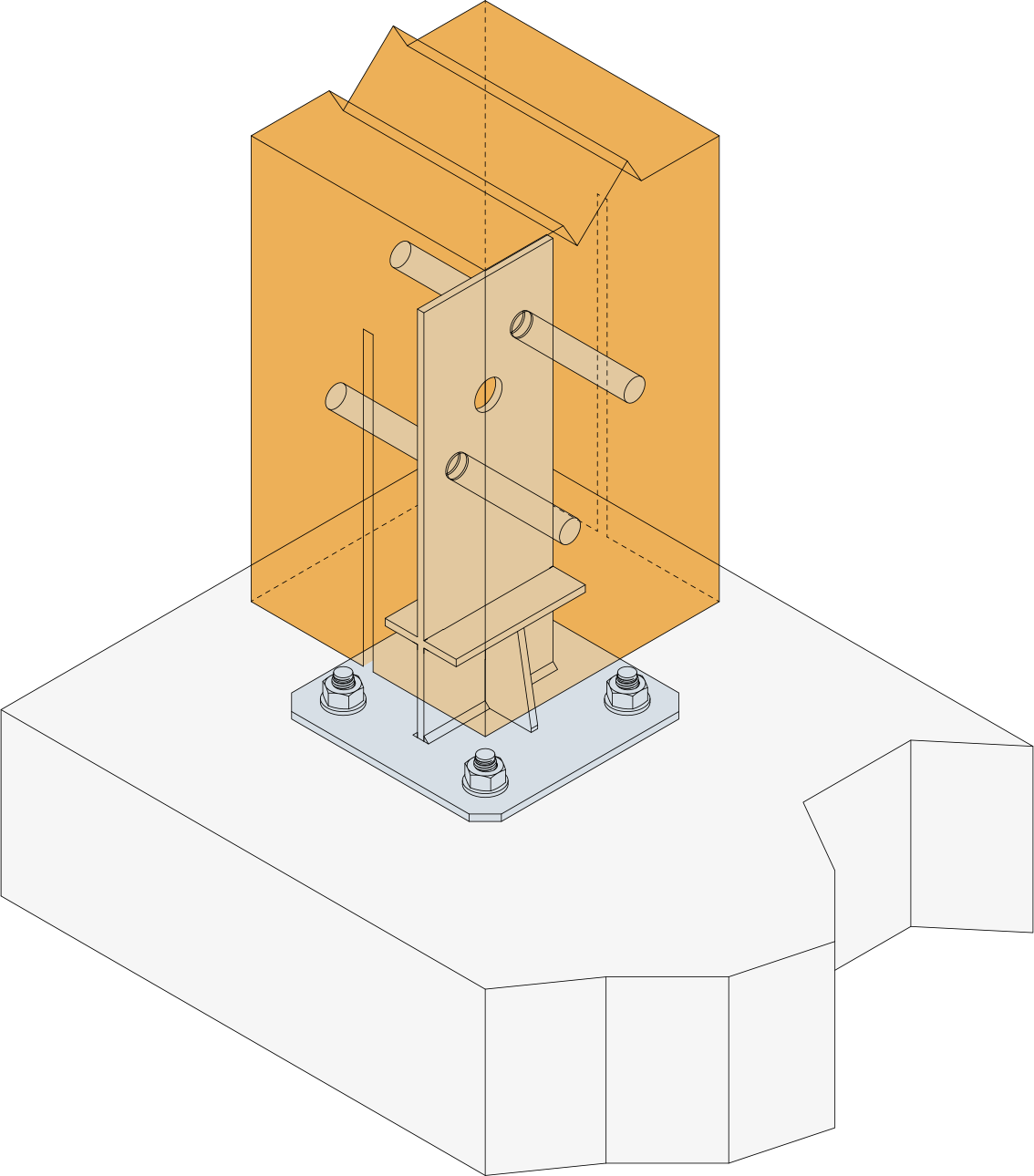

Fixation 2 broches
Joist connection
Fixing the postbase by sealing in the concrete. The horizontal plate must be at most 50 mm from the slab.
Egenskaper
Applikationer
Teknisk data
Dimensioner
Mått
| Art. nr. | DB nr. | NOBB nr. | Dimensioner [mm] | Box Quantity | Vikt [kg] | |
|---|---|---|---|---|---|---|
| d | L | |||||
| STD8X65G-B | 1252320 | 43811085 | 8 | 65 | 100 | 0.026 |
| STD8X80G-B | 1252324 | 43811112 | 8 | 80 | 100 | 0.032 |
| STD8X90G-B | 1252327 | 43811138 | 8 | 90 | 100 | 0.036 |
| STD8X100G-B | 1252329 | 43810964 | 8 | 100 | 100 | 0.042 |
| STD8X115G-B | 1252332 | 43810983 | 8 | 115 | 100 | 0.046 |
| STD8X120G-B | 1252334 | 43811002 | 8 | 120 | 100 | 0.046 |
| STD8X140G-B | 1252354 | 43811021 | 8 | 140 | 100 | 0.056 |
| STD12X65G-B | 1252358 | 43810881 | 12 | 65 | 100 | 0.056 |
| STD12X80G-B | 1252364 | 43810900 | 12 | 80 | 100 | 0.074 |
| STD12X90G-B | 1252366 | 41720212 | 12 | 90 | 100 | 0.08 |
| STD12X100G-B | 1252367 | 43810756 | 12 | 100 | 100 | 0.091 |
| STD12X115G-B | 1252368 | 43810775 | 12 | 115 | 100 | 0.1 |
| STD12X120G-B | 1252369 | 43810794 | 12 | 120 | 100 | 0.11 |
| STD12X140G-B | 1252371 | 43810824 | 12 | 140 | 100 | 0.12 |
Montage
Montage
Fixation 2 broches
Joist connection
Fixing the postbase by sealing in the concrete. The horizontal plate must be at most 50 mm from the slab.
