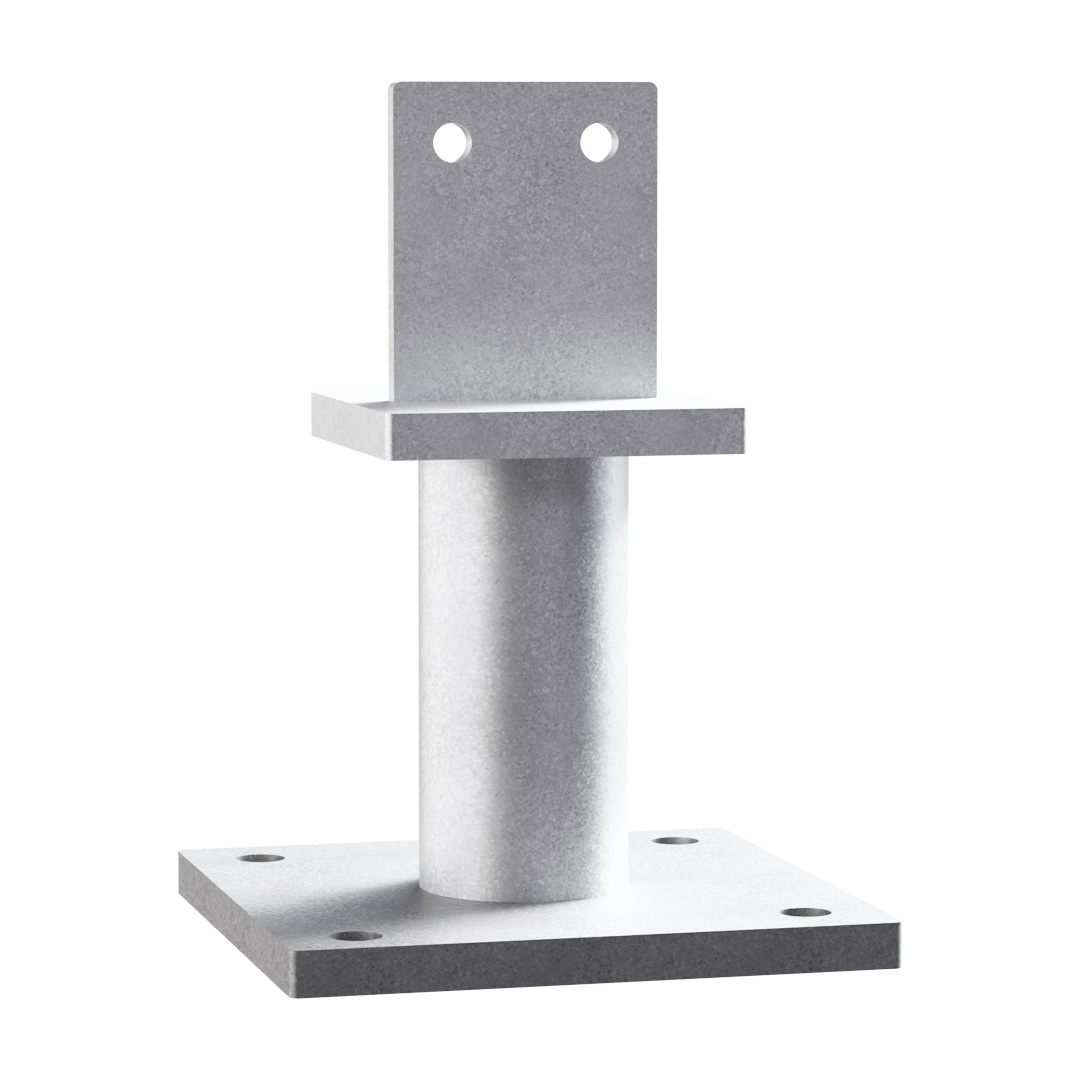

PISBMAXI

Stolpskor

Stolpskorna används till stöd av trästolpar med bredder från 80 mm och uppåt.

CE-märkt
Tekniskt avtal
Användningsklass 3
Acier galvanisé à chaud
Outdoor

Produktinformation

Bilder

Egenskaper

Material

  • Stålkvalitet:
    Galvaniserat stål S235JR enligt EN 10025
  • Korrosionsskydd:
    Beslagen varmförzinkas och förses enligt EN/ISO1461 til ett zinkskikt på 55 μm

Fördelar

  • Stolpskorna kan uppta tryck, drag och vågrät last
  • Större diameter än PISB

Applikationer

Monteras på

  • Trästolpar
  • Stolpskons rör gjuts in i betong

Användningsområden

  • PISBMAXI-stolpskor sätts fast i betong

Teknisk data

Dimensioner

Mått

Art. nr. Mått [mm] Övre delens hål Hål i bottenplattan
A B C D E F G H t1 t2 Ø13 Ø17
PISBMAXIG-B120120105200200148709081524

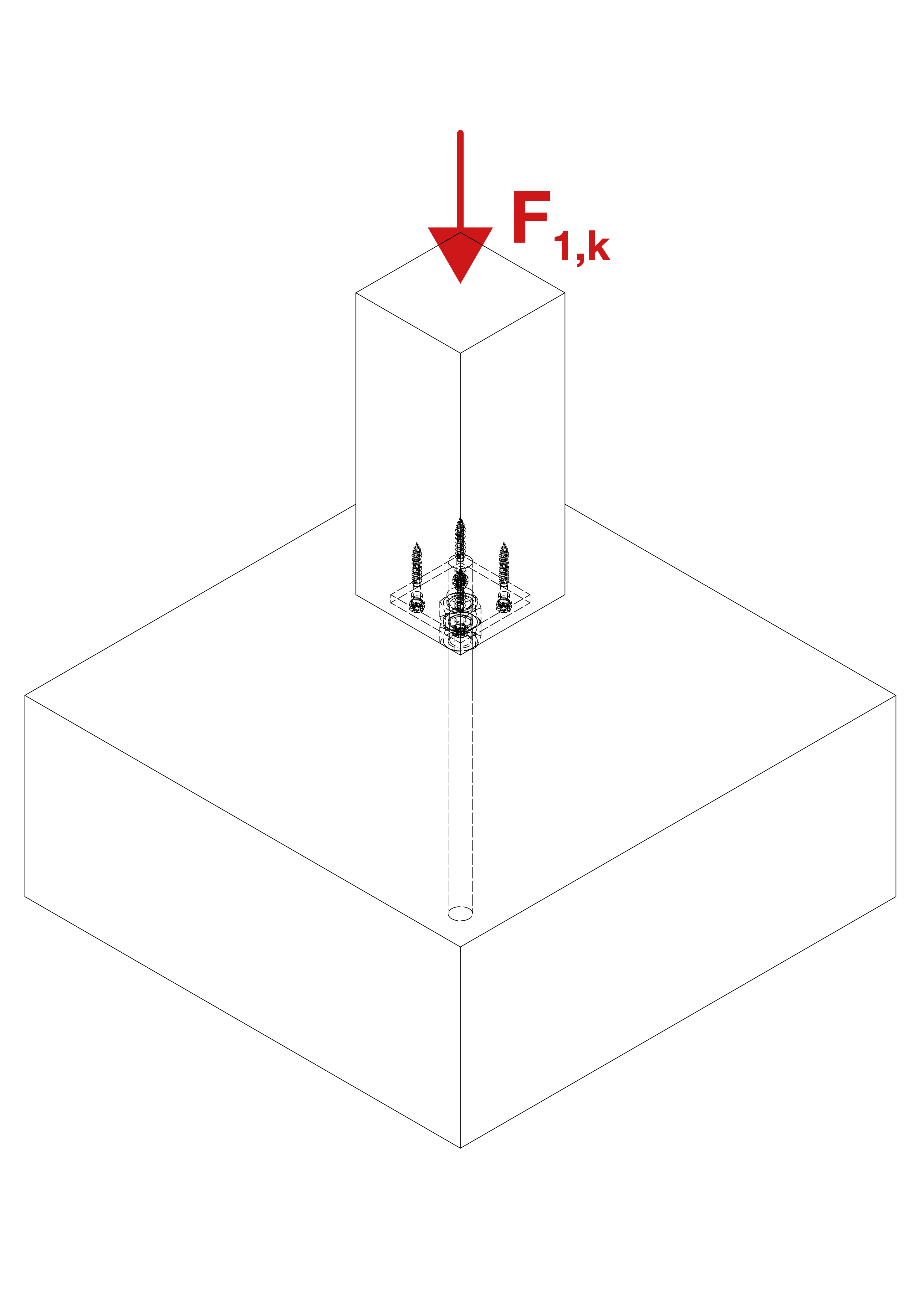

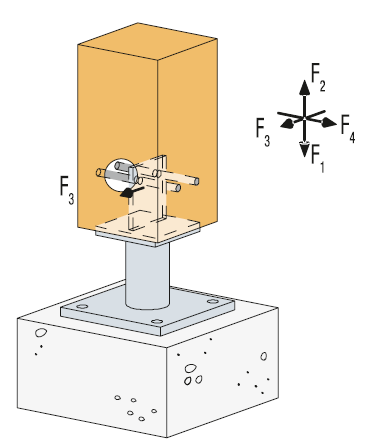

Karakteristisk bärförmåga - Balk-betong fogningar

Art. nr. Utspikning Karakteristisk bärförmåga [kN]
På stolpe På betong R1,k R2,k R3,k R4,k
- Typ - Typ Dornlängd [mm] Dornlängd [mm] Dornlängd [mm]
120 140 160 120 140 160 120 140 160
PISBMAXIG-B2Ø124Ø16*min (272.2 ; 256.9/kmod)34.538.542.122.5min (25.2 ; 14.1/kmod)min (27.5 ; 14.1/kmod)7.79.912.3

b = Träbredd [mm]

Kombinerad last:



* Hänvisning till Simpson Strong-Tie´s ankarsortiment för lämpliga ankare. vanligt använda ankare är BOAXII, SET-XP, WA, AT-HP, beroende på the typ av betong samt kantavstånd.

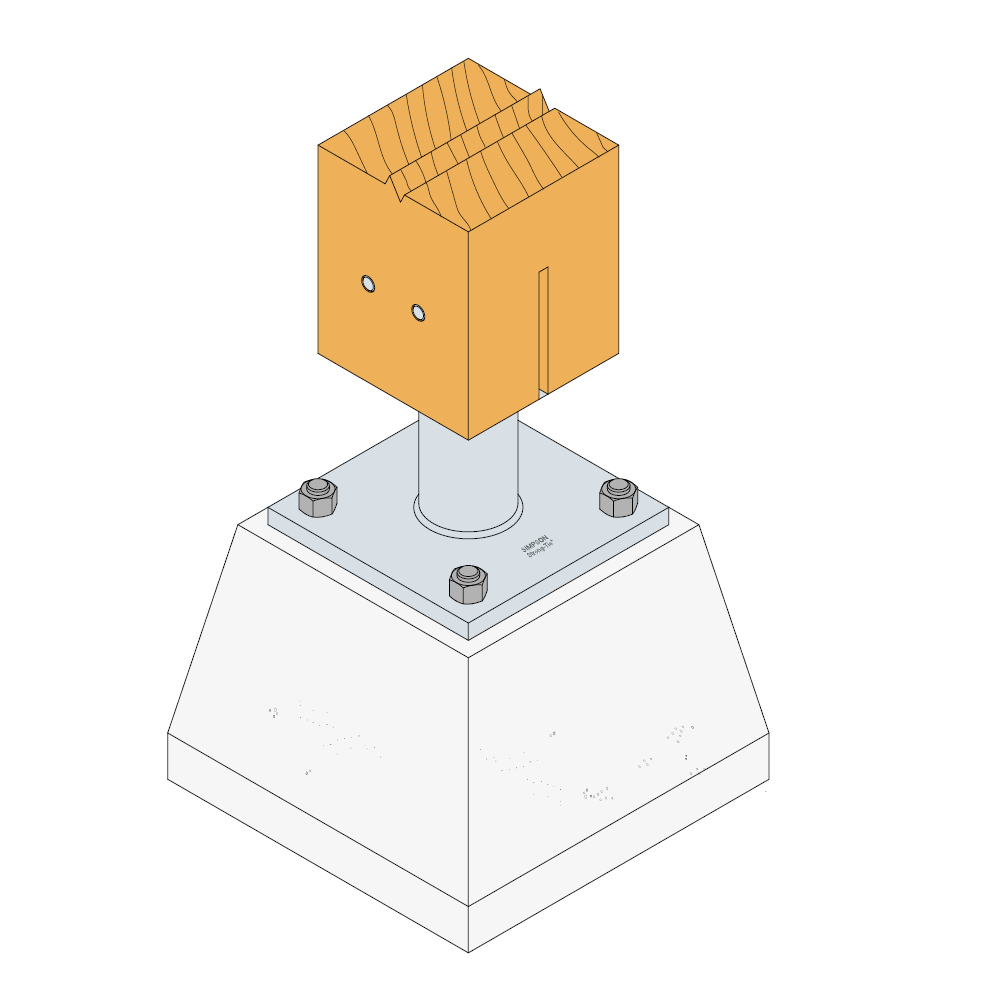

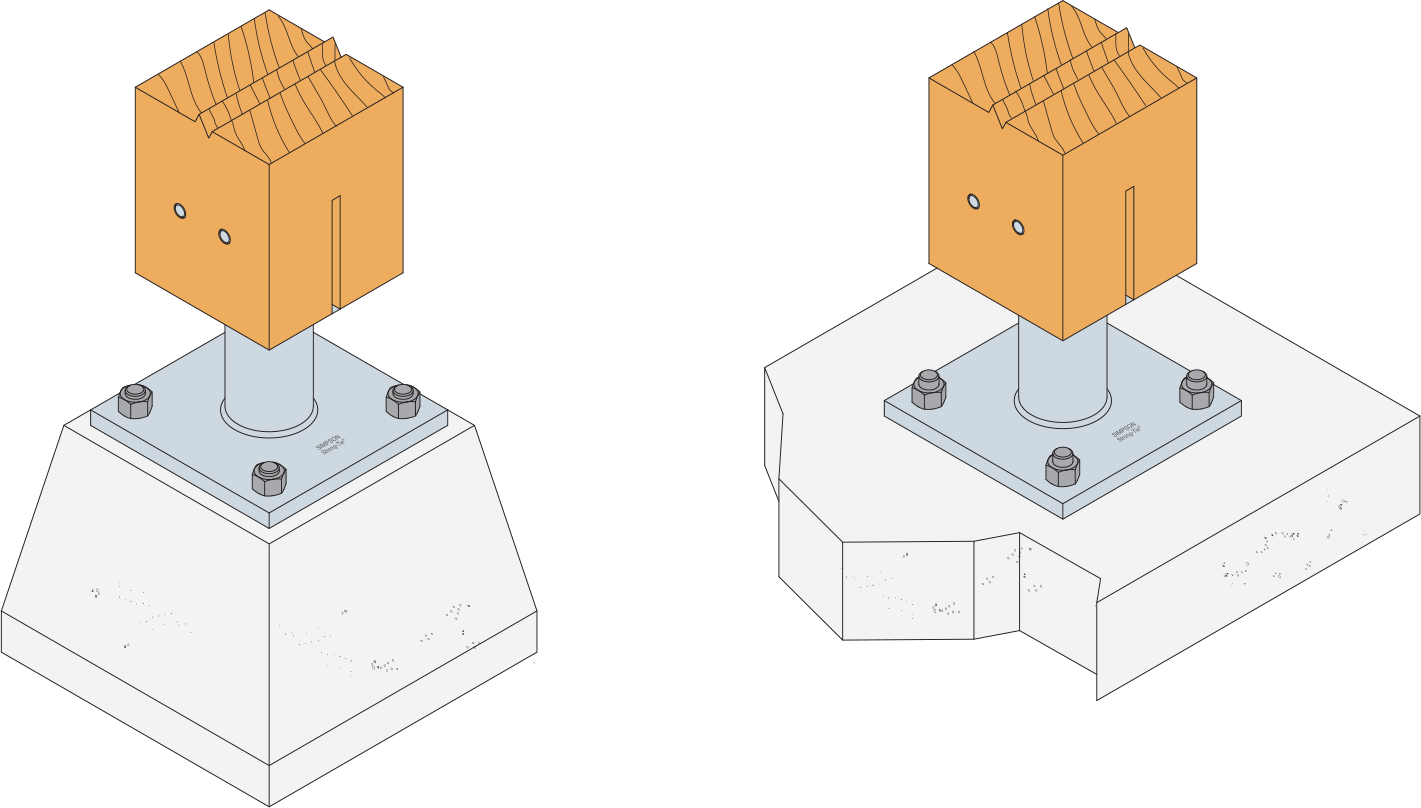

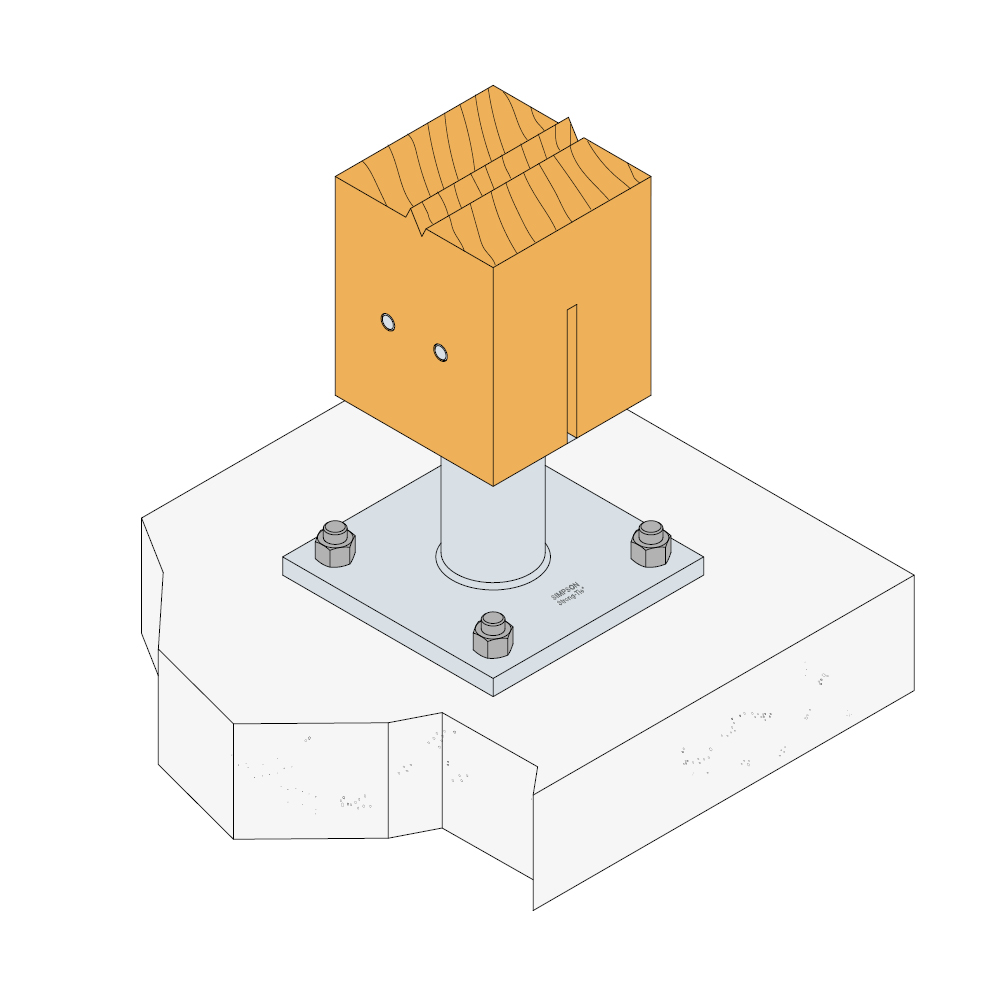

Montage

Montage

Fastsättning

  • PISBMAXI-stolpskor sätts fast i betongen med M12/M16-bult
  • I limträstolpens ändträ görs en 9-10 mm bred slits, där beslaget sätts in och sätts fast med 4 st. M8 eller 2 st. M12 varmförzinkade dorn med längd som motsvarar stolpens bredd
